小型注塑用简易注射模具结构设计

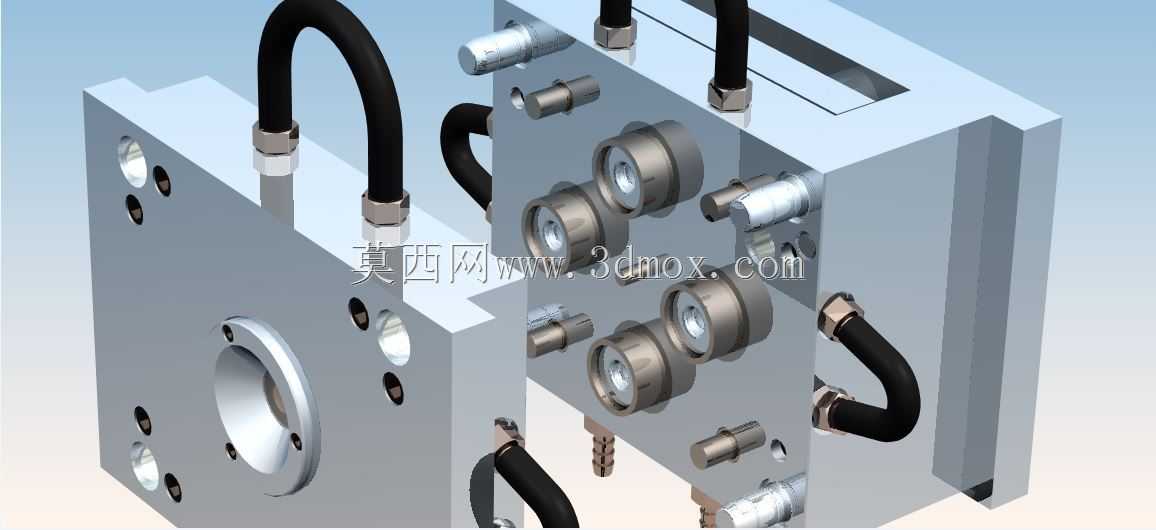

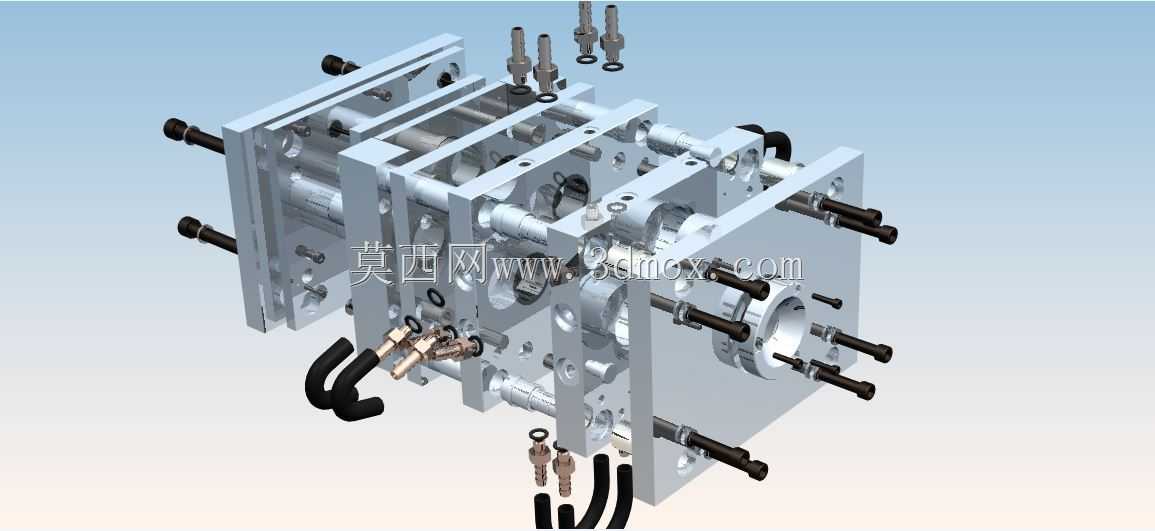

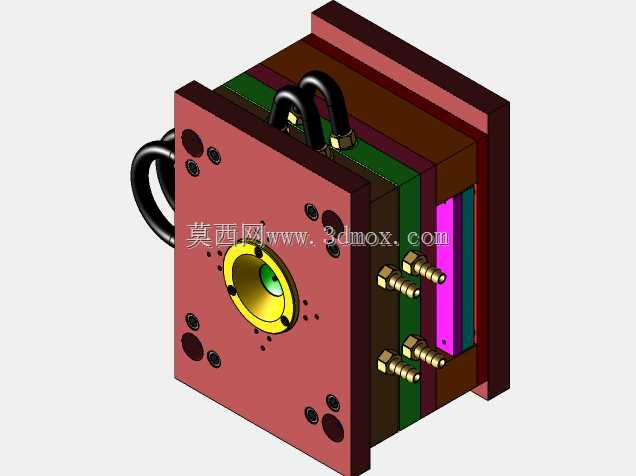

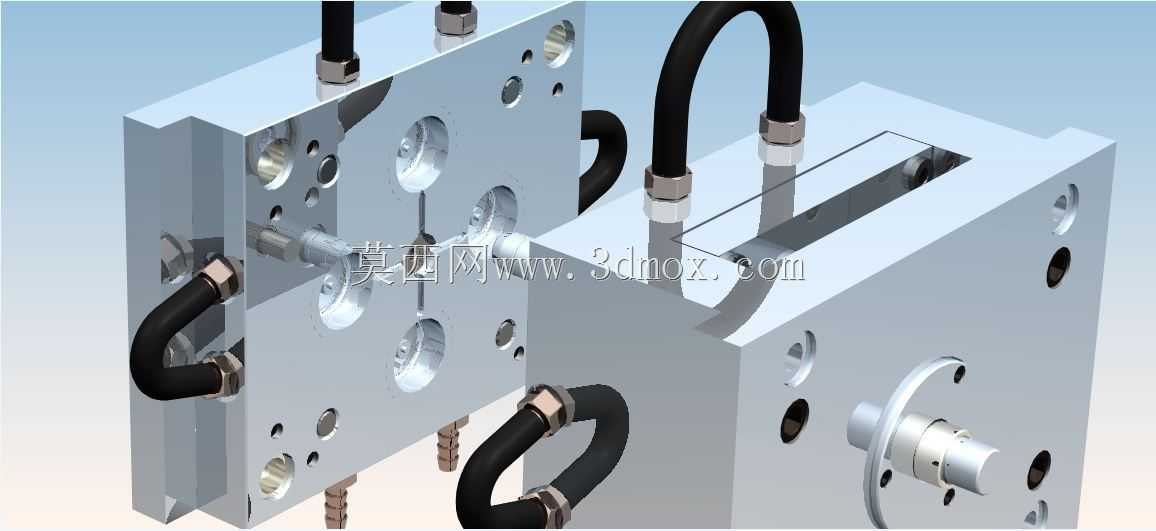

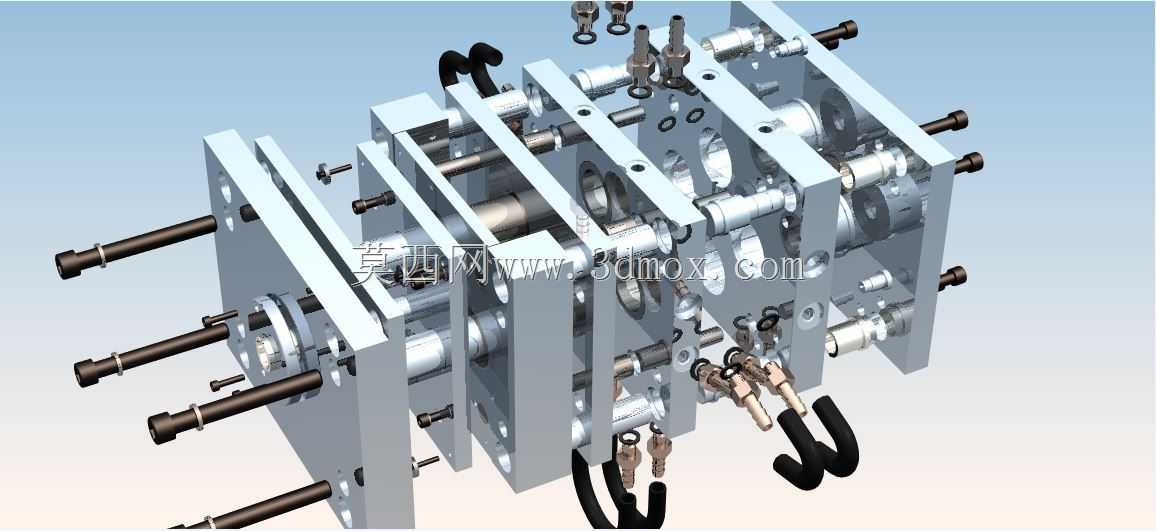

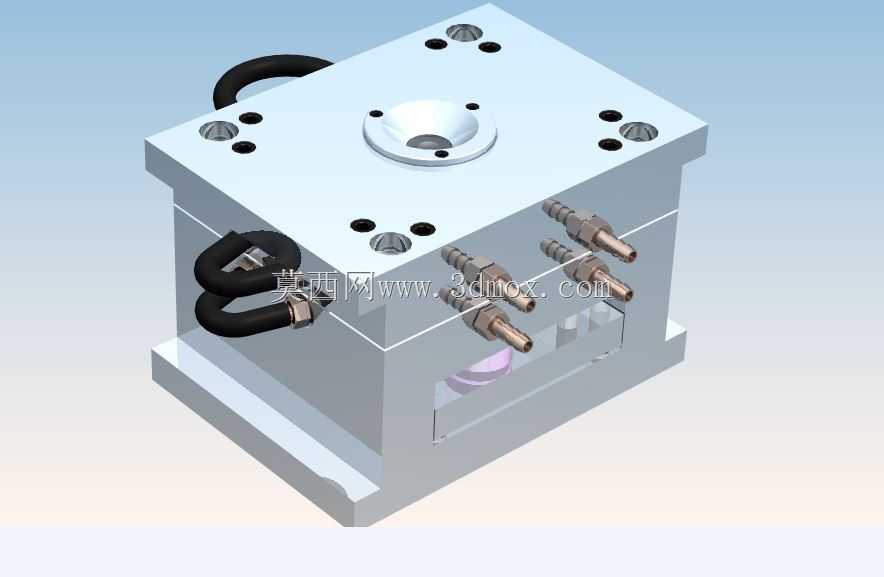

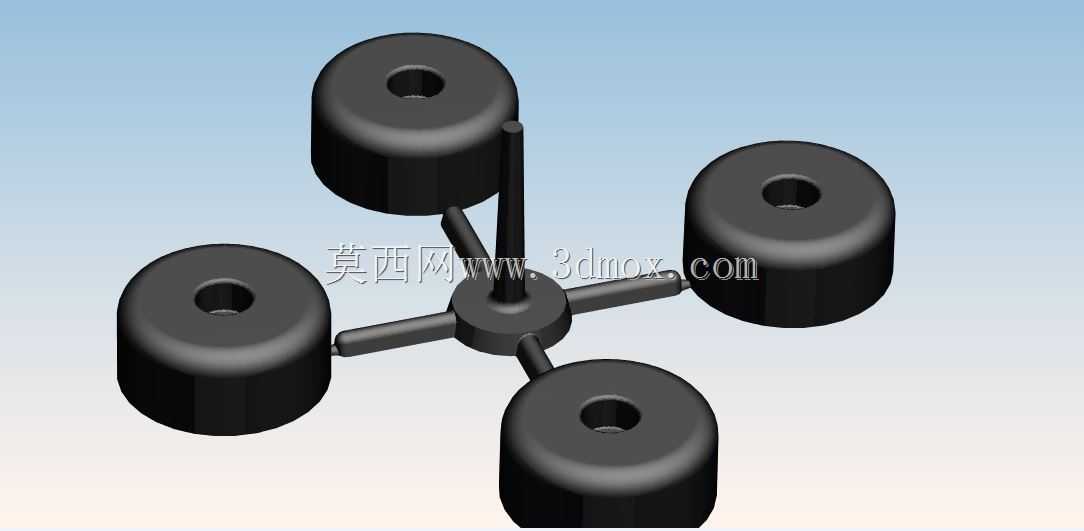

这款简易注射模主要面向小批量塑胶件试制、实验室配方验证以及小型精密塑胶零件的小批量生产场景，在消费电子配件、小型家电结构件、医用耗材试样等领域有着广泛的应用空间，能够帮助生产端快速完成小批量塑件交付，省去大型模具高昂的开制成本与漫长的加工周期，适配小批量定制化的生产需求。从实际用途来看，该模具可适配常规卧式注塑机的安装规格，完成热塑性塑胶原料的注射充模、保压冷却、开模取件全流程成型作业，针对结构简单、批量偏小的塑胶零件，能够在保证成型精度的前提下大幅压缩生产准备周期，降低试制阶段的成本投入。在功能特性上，模具集成了独立的冷却回路设计，侧面布置的快插式冷却水嘴可快速对接模温机管路，通过循环介质带走成型过程中熔体传递的热量，缩短塑件冷却定型时间，提升单批次生产效率；模具的定位结构采用精准的导柱导套配合设计，合模过程中可保证动定模的对中精度，避免成型过程中出现飞边、错模等成型缺陷，保证塑件的尺寸一致性；模具顶部的定位环与浇口套结构可快速与注塑机射嘴对位，减少上机安装的调试时间，适配多数常规规格的小型注塑机安装要求。从设计思路来看，该模具采用简化的两板模结构，省去了复杂的抽芯与顺序开模机构，整体结构紧凑，零件加工难度低，后期维护保养便捷，针对无侧凹、无倒扣的平板类、轴套类简单结构塑件，可直接通过顶出机构完成塑件脱出，无需额外的复杂动作配合，大幅降低模具的制造成本与故障概率。在外形尺寸与安装边界上，模具整体采用方正的模架结构，模架长宽尺寸适配100吨级以下小型注塑机的拉杆间距，安装时可直接通过压板固定在注塑机的动定模安装板上，无需额外定制转接板；侧面的水嘴、管路接口均预留了足够的操作空间，对接管路时不会与注塑机的周边结构产生干涉，顶部的吊环安装孔可配合小型吊具完成模具的吊装转运，适配车间常规的模具转运与安装作业流程。模具的合模行程、开模距离均匹配小型注塑机的参数范围，开模后留出的取件空间可满足人工取件或是简单机械手取件的操作需求，无需对注塑机进行额外改造即可快速上机投产。
