钣金拼装式小型越野吉普车结构设计

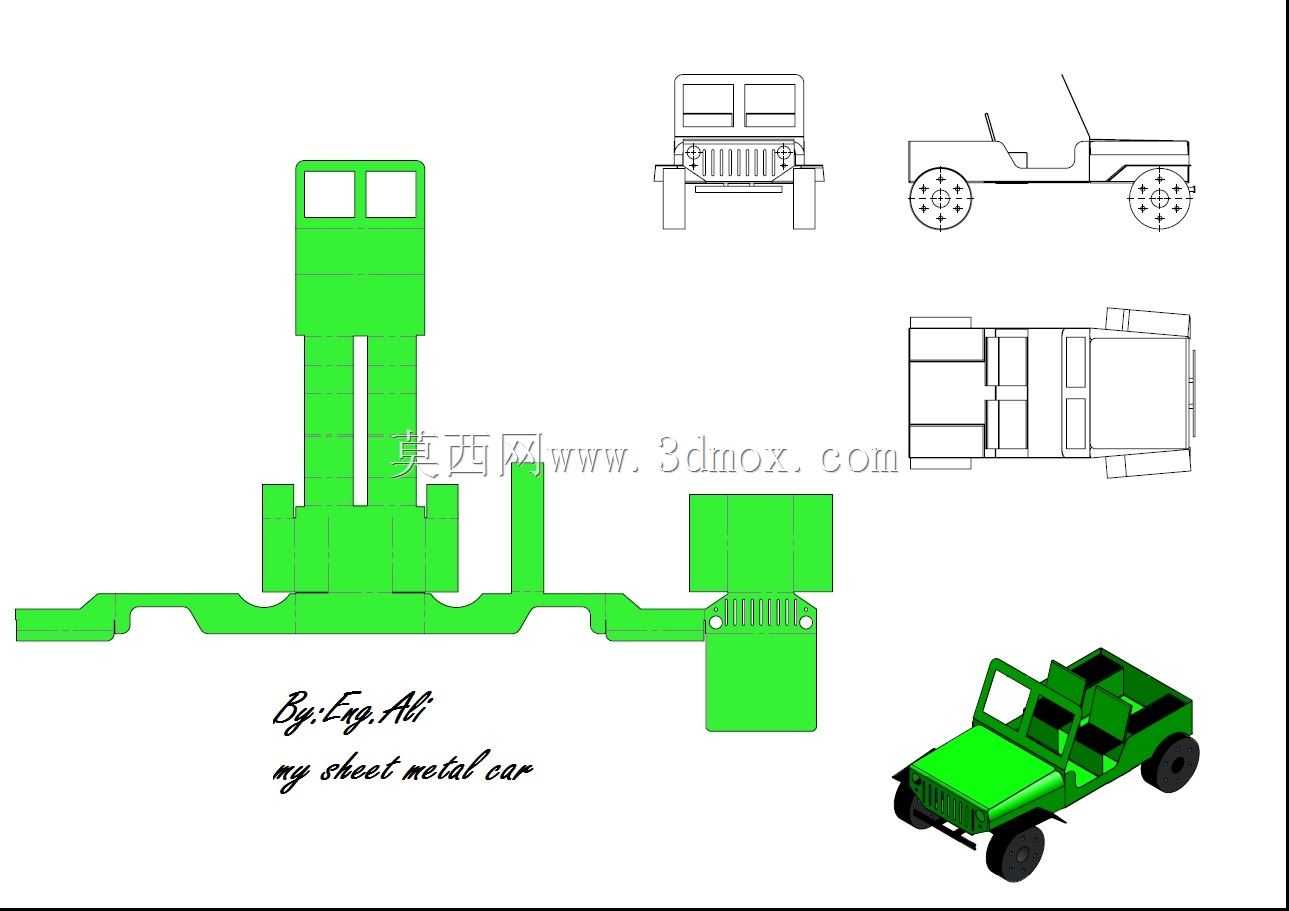

该作品为采用钣金工艺设计的可拼装小型越野吉普车结构，核心面向民用休闲玩具、教学实训、文创手作三大应用场景，既可以作为钣金工艺教学的实操展开案例，帮助学习者理解钣金折弯、咬合、插接的工艺逻辑，也可以加工为金属拼装玩具，面向模型爱好者提供动手组装的休闲体验，还可作为文创摆件，应用于工业风场景的装饰陈列。从实际用途来看，该结构完全依托单张金属板材的裁切、折弯成型实现整车装配，无需额外紧固件、粘接剂即可完成整车拼接，组装完成后具备完整的吉普车外观形态，可清晰呈现越野车辆的座舱、车头格栅、轮位、车身轮廓等核心特征，既满足静态展示的观赏需求，也可作为轻量结构的滑行玩具使用。在功能特性上，该设计充分考量钣金加工的工艺特性，所有拼接结构均采用自锁定插接咬合设计，折弯部位预留了标准的工艺折弯余量，展开图的排版充分利用板材幅面，尽可能减少加工过程中的废料产生，同时各插接部位的公差匹配经过反复校验，既保证组装时的顺畅度，也能让组装完成后的整车结构具备足够的结构强度，不会出现松散、脱开的问题，车身的轮位预留了标准的轮轴安装空间，可适配通用的小型玩具车轮，实现整车的滑行功能。设计思路上，创作者以经典敞篷越野吉普车的外观为原型，将整车的立体结构拆解为可在单张平面板材上排布的展开单元，通过合理的折弯路径规划，让平面板材经过有序折弯后自然形成车身的立体座舱、车头引擎舱、车尾储物区域的立体轮廓，同时将拼接卡扣整合在展开结构的对应边缘，无需额外附加零件即可实现各结构部位的连接，在还原经典越野车硬朗外观线条的同时，最大化降低加工与组装的门槛。从外形尺寸与安装边界来看，该结构展开后可适配常规小幅面金属板材加工，组装完成后的整车长度、宽度、高度比例完全参照真实越野车的比例缩放，各折弯部位的转角半径符合钣金加工的最小工艺要求，插接卡扣的伸出长度与咬合深度经过匹配计算，组装后不会出现结构外凸、干涉的问题，轮位的安装间距统一，可兼容市面上多数同规格的小型模型车轮，无需额外修改结构即可完成整车的最终装配。
