电机配套齿轮减速机传动组件设计

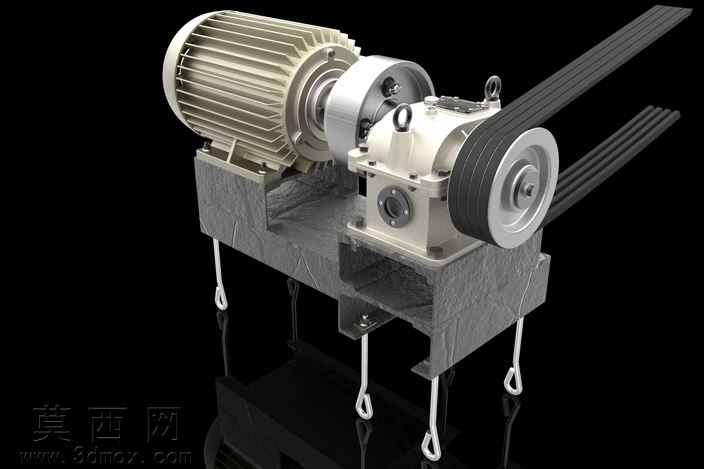

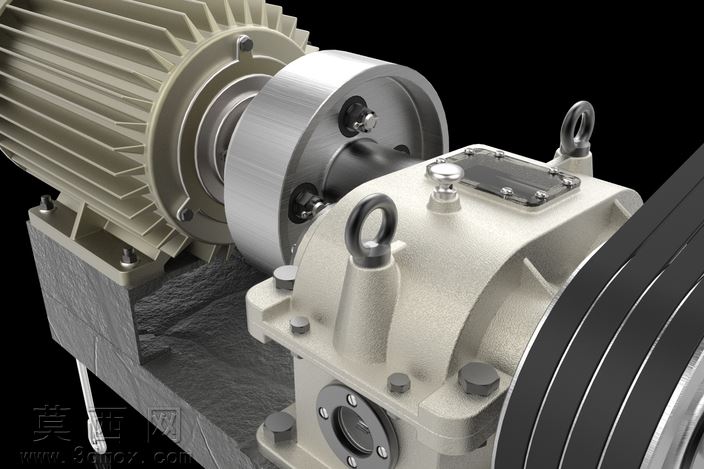

本模型采用三维参数化建模方式完成整套传动组件的构建，建模过程中严格遵循机械传动设计的公差配合规范，对每一处连接结构、装配基准都做了精准的尺寸约束，确保各零部件可实现无干涉虚拟装配。渲染阶段采用工业产品写实渲染方案，针对不同部件的材质特性做了分层材质调校：电机外壳的散热筋部分采用铸铝哑光材质，还原压铸铝合金表面细微的颗粒质感与金属漫反射特性；减速机箱体采用铸铁喷塑材质，调整材质粗糙度参数模拟工业涂装的半哑光漆面效果，箱体上的吊环、油标、紧固螺栓等标准件单独赋予镀锌金属材质，还原紧固件的冷锻金属光泽与表面钝化处理的细微色泽变化；输入输出端的连接法兰、带轮部件采用精车钢材材质，通过调整高光反射范围模拟机加工表面的车削纹理与金属反光特性；底部安装底座采用铸铁喷砂材质，还原铸造件的粗糙表面质感与安装面的机加工平整效果。结构设计上完整还原了异步电机与齿轮减速机直连传动的典型布局，电机输出轴通过法兰联轴器与减速机输入轴刚性连接，保证传动同轴度，减速机输出端配置皮带轮用于动力输出，箱体顶部设置的吊环结构满足整机吊装转运的工艺需求，箱体结合面、轴承端盖处的密封结构、油位观察装置、放油螺栓等细节结构均做了1:1还原，清晰展现减速箱的内部传动支撑结构与外部辅助功能结构。设计过程中优先考虑工业场景的实际装配需求，对安装底座的螺栓孔位、电机与减速机的连接止口、轴伸端的键槽结构都做了标准化参数设置，既可以作为传动方案设计的参考样例，也可用于机械设备布局设计时的选型参考，模型的层级结构清晰，各零部件可单独拆分编辑，方便后续根据实际工况调整参数、修改传动比或者更换连接部件，整套模型的渲染效果贴近真实工业设备的视觉表现，能够直观展现电机驱动减速传动单元的整体布局与结构特点。
