十字轴式万向节传动结构三维建模作品

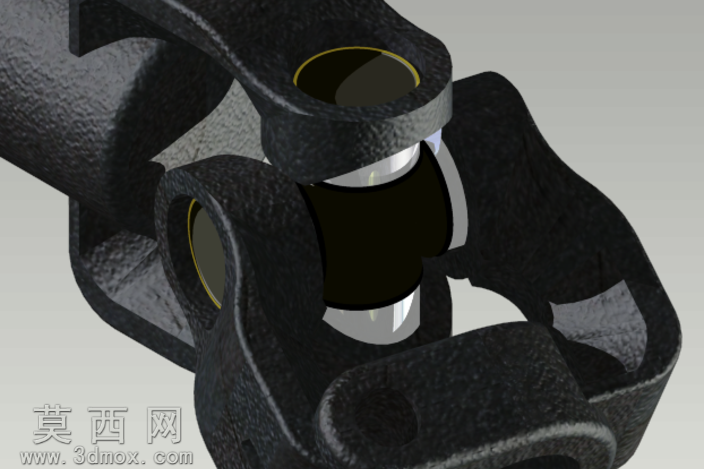

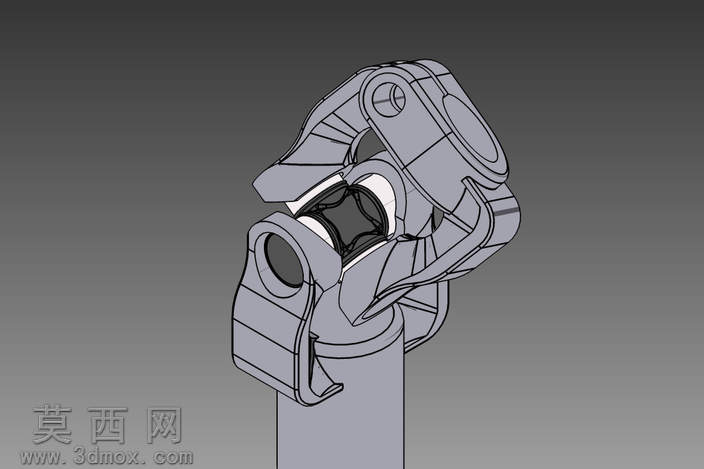

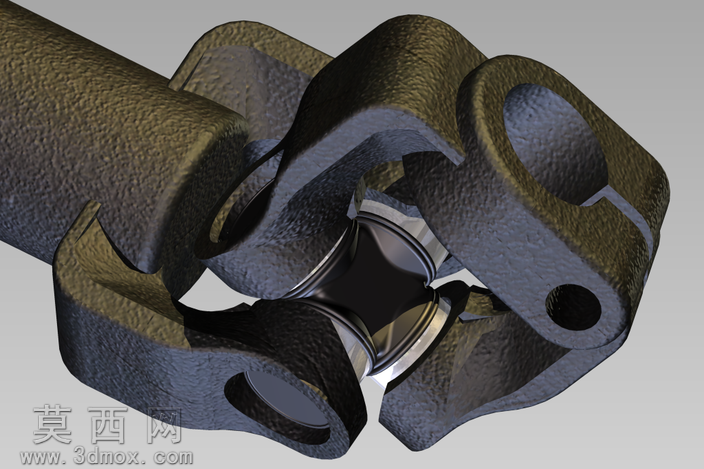

本作品为十字轴式万向节的三维建模成果，建模过程严格遵循机械传动构件的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒出两个万向节叉的外轮廓特征，分别完成叉体耳部的轴孔、端面定位结构的特征拉伸与切除，保证叉体与十字轴的装配间隙符合机械设计公差要求。针对核心传动部件十字轴，建模时精准还原四个轴颈的同轴度、圆柱度特征，对轴颈与滚针轴承配合的接触面做了细节处理，还原实际零件的装配基准。材质渲染阶段，为万向节叉体赋予了锻造合金钢的材质效果，通过调整材质的粗糙度、金属度参数，还原锻压零件表面细微的氧化纹理与磨砂质感，十字轴部分则做了表面淬硬处理的亮面金属效果，区分不同零件的加工工艺差异，同时添加了柔和的环境光与定向补光，突出零件的结构轮廓与装配关系，让整体渲染效果贴近实际工业零件的视觉质感。结构设计上完整还原了万向节的角度补偿传动特性，两个节叉可绕十字轴中心在一定角度范围内摆动，能够模拟两轴存在夹角时的扭矩传递工况，建模时特意保留了节叉叉口的开口结构、轴孔处的润滑脂注油孔细节、叉体根部的加强过渡圆角，还原真实零件的工艺设计细节，避免出现应力集中的结构缺陷。设计思路围绕万向节的实际传动功能展开，没有添加冗余的装饰性结构，所有特征均服务于零件的装配与传动需求，各零件之间的配合关系清晰，可直接用于传动系统的装配演示、运动仿真分析，也可作为机械设计教学中万向传动机构的演示模型，帮助理解变角度扭矩传递的结构原理，模型的结构拆分逻辑符合实际产品的装配顺序，可清晰展示各零件的装配定位关系。
