炼油厂燃气压力控制阀门三维设计

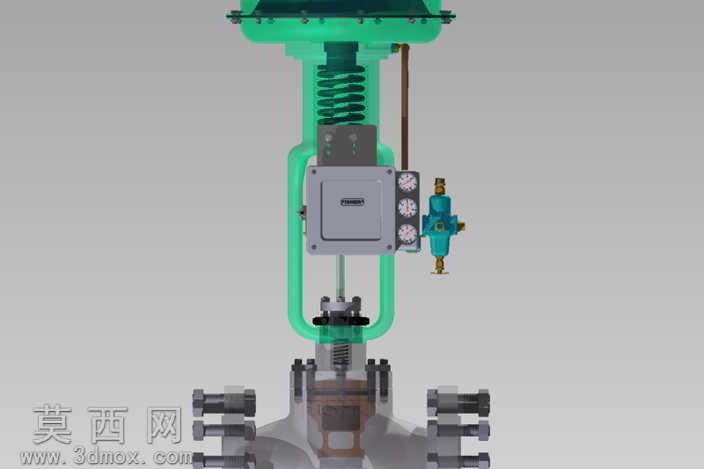

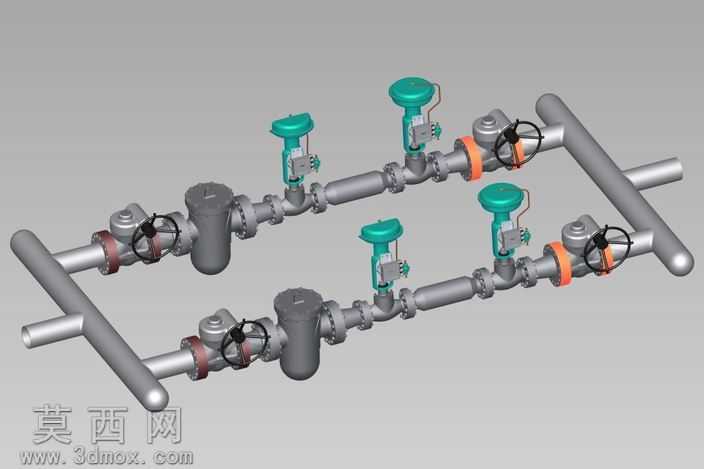

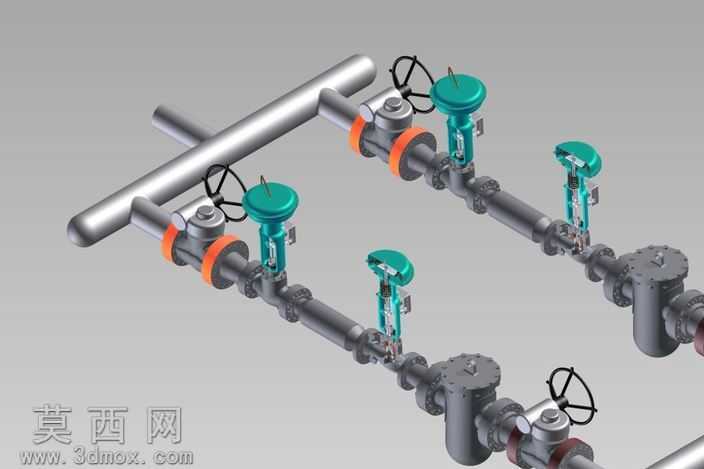

本模型为炼油厂燃气压力控制站配套的气动薄膜式控制阀门，整体采用自顶向下的参数化建模思路完成，建模过程中严格遵循工业控制阀的实际设计规范，对阀门的各个组成部件进行了1:1比例的结构还原。模型主体分为上部气动执行机构、中部阀杆传动组件、下部阀体流通结构三个核心模块，上部执行机构的绿色膜室外壳采用哑光工程塑料材质渲染，内部复位弹簧做了金属镀锌质感处理，清晰还原了弹簧的节距、线径与有效圈数参数，配套的定位器控制箱做了铸铝喷塑的表面质感，箱体上的接线端口、调节旋钮、气压表接口都做了精细化建模，侧边附带的空气过滤减压阀单独拆分建模，还原了调压旋钮、压力表、排污口的细节结构。中部的阀杆传动部分做了透明化半剖展示效果，可以直观看到阀杆与填料函的配合结构、上下导向套的定位关系，以及阀芯与阀座的密封配合面，阀体部分采用铸钢材质渲染，两侧的法兰连接端严格按照法兰标准尺寸建模，螺栓孔的分布、法兰密封面的水线纹理都做了细节刻画。建模过程中对所有运动部件做了装配约束定义，可以模拟阀门从全开到全关的行程动作，配套的渲染效果图采用工作室级光照环境，对金属部件的反光、塑料部件的漫反射、密封件的橡胶质感都做了材质参数调试，清晰展现阀门的整体装配关系与结构细节。该控制阀主要用于炼油厂燃气管路的压力调节与通断控制，通过气动信号驱动阀芯动作，配合定位器实现阀门开度的精准调节，可稳定控制管路内的燃气压力，保障燃气输送系统的压力稳定与运行安全，模型可用于阀门结构教学、管路系统布局仿真、设备选型参考等场景，完整还原了工业现场气动控制阀的典型结构与设计特征。
