F5M41手动变速器三维结构模型

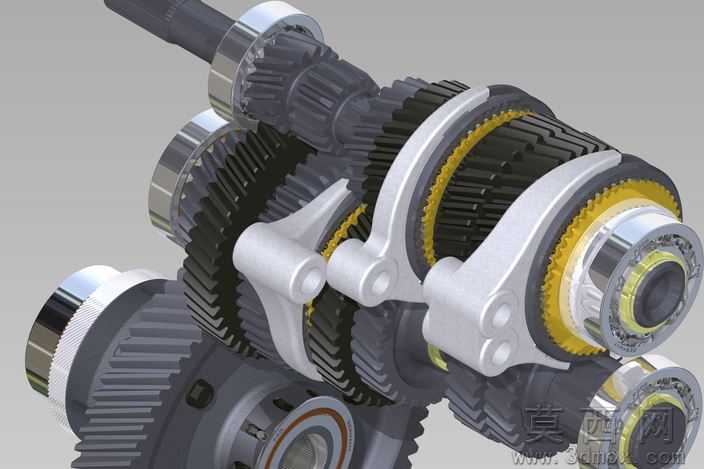

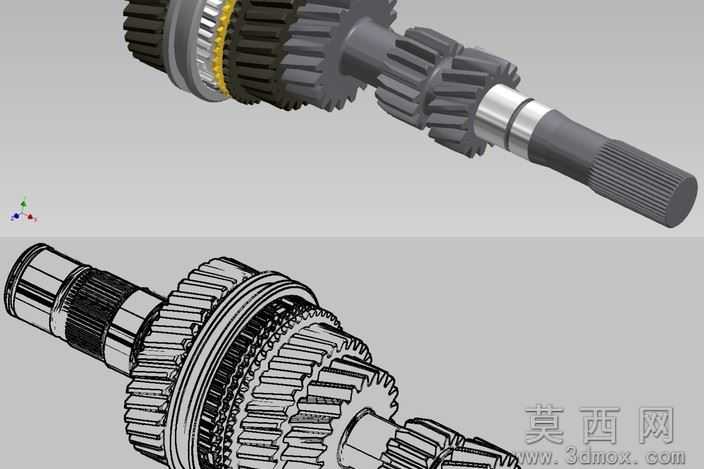

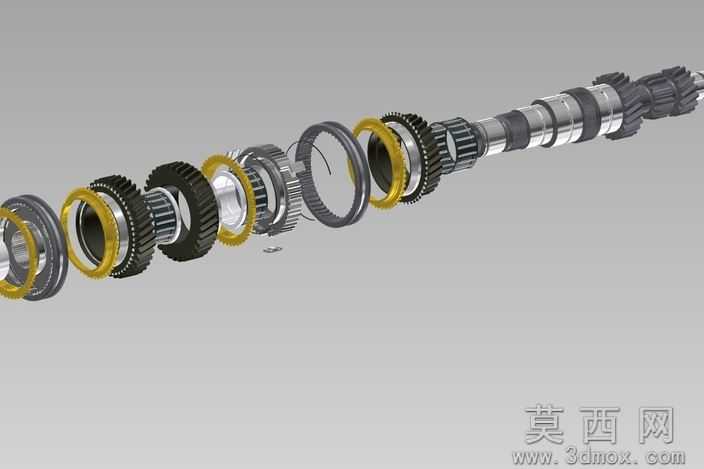

本模型为F5M41手动变速器完整三维结构模型，建模过程遵循汽车传动系统正向设计逻辑，首先依据手动变速器的传动比分配要求，完成输入轴、输出轴、倒档轴的空间布局定位，再逐一对各档位常啮合齿轮、结合齿圈、同步器总成、轴承、差速器组件进行特征建模，建模全程严格遵循机械设计公差规范，对齿轮的模数、压力角、齿宽、螺旋角等核心参数进行精准定义，确保各档位齿轮啮合侧隙、重合度符合乘用车变速器设计标准，同时对同步器的锁环、滑块、结合套等细部结构进行1:1还原，完整复现手动变速器的换挡执行机构细节。

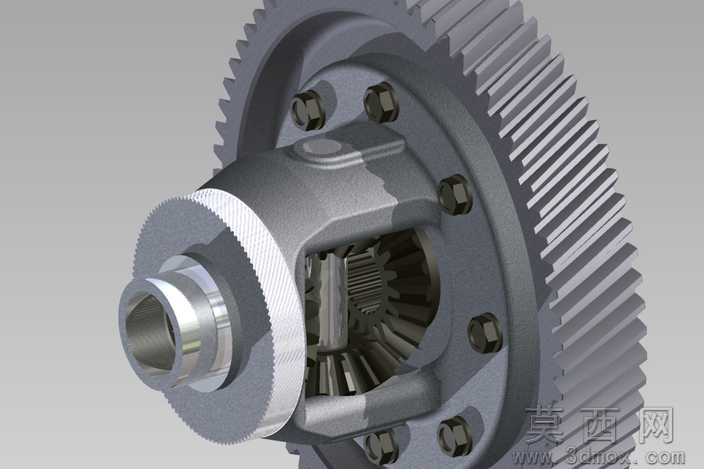

参数设计层面，模型匹配三菱机型传动布局，覆盖五个前进挡与一个倒挡的传动参数，各档位传动比按照实际量产F5M41变速器参数设定，输入轴、输出轴的轴径、轴承安装位、花键参数均与实际产品一致，差速器端的主减速齿轮参数也经过精准校核，可直接用于传动比匹配计算、载荷仿真分析等工程场景。

渲染材质方面，模型对不同零部件进行了材质区分，齿轮部件采用高强度合金结构钢材质表现，同步器锁环采用铜合金材质，轴承保持架采用冲压钢材、滚动体采用轴承钢材质，壳体结合面采用铸铝材质表现，各部件金属质感、表面粗糙度表现贴合实际零件加工效果，渲染图清晰展现变速器内部的层级装配关系，各部件无穿模、错位问题。

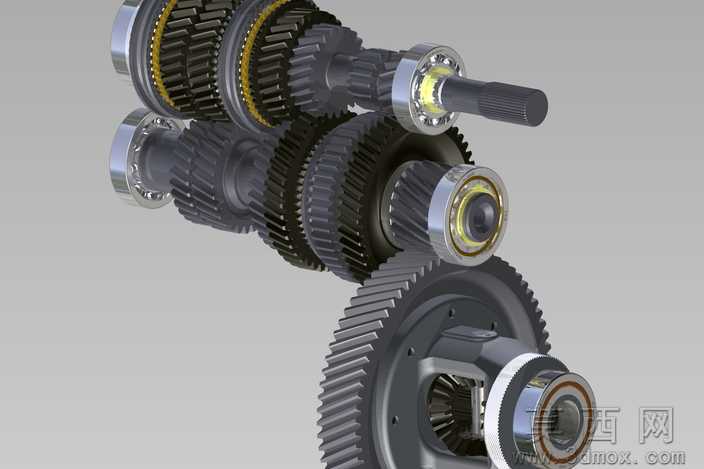

结构原理上，模型完整复现两轴式手动变速器的动力传递路径，动力从输入轴输入后，通过不同档位的常啮合齿轮副传递至输出轴，再经主减速齿轮传递至差速器最终输出动力，换挡时通过同步器的摩擦作用使待啮合齿轮转速同步，结合套移动完成档位切换，倒挡通过中间惰轮实现动力反向输出，完整展现手动变速器的换挡逻辑与动力传递原理。

软件兼容层面，模型提供STEP、IGES等通用三维格式，同时附带AutoCAD格式工程图纸，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，导入后可直接进行装配干涉检查、运动仿真、有限元分析等操作，不会出现特征丢失、曲面破损等问题。

研发教学应用层面，本模型既可以作为汽车传动系统研发的参考模型，用于新变速器开发的方案验证、结构对标，也可作为高校车辆工程、机械设计专业的教学案例，用于讲解手动变速器的结构组成、工作原理、装配工艺，也可供机械爱好者学习传动结构设计、三维建模技巧使用，帮助使用者快速掌握手动变速器的核心设计要点。
