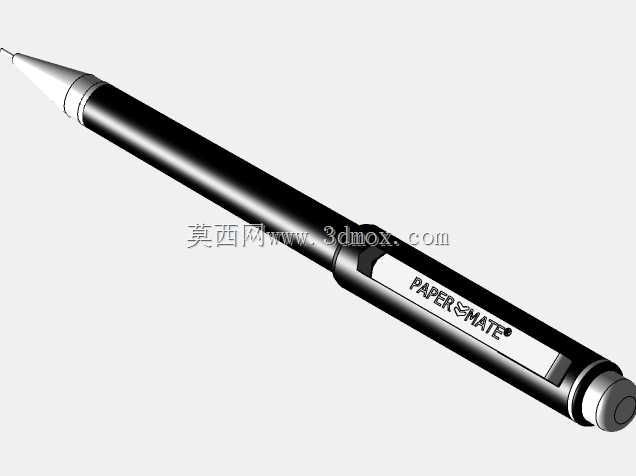

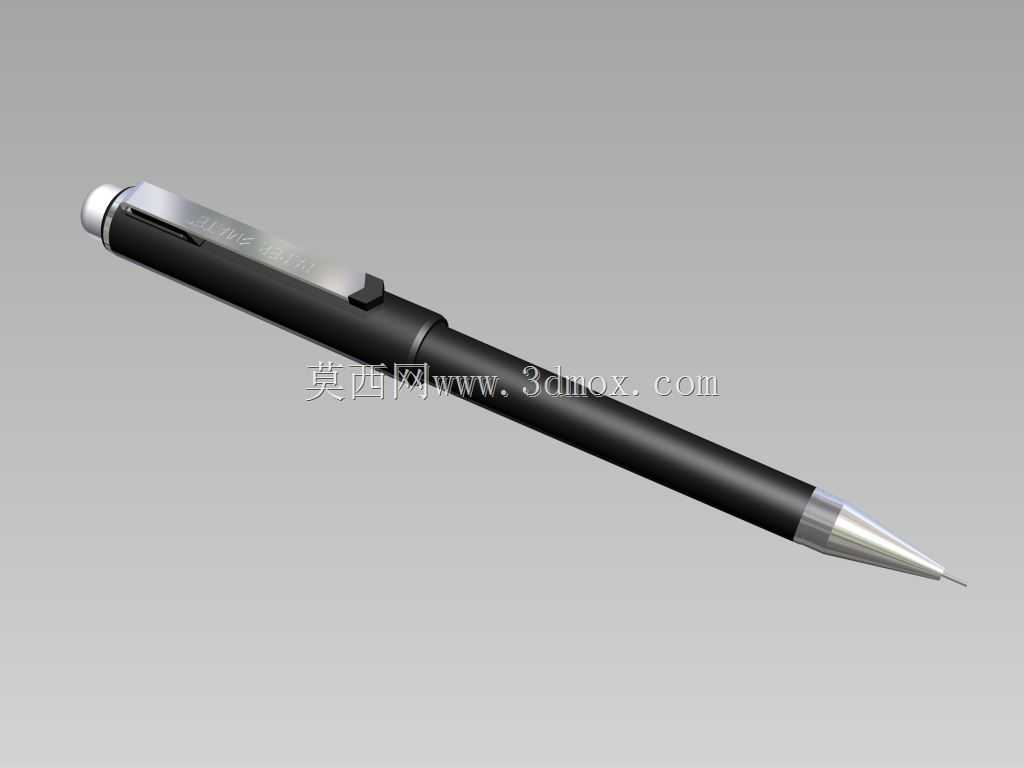

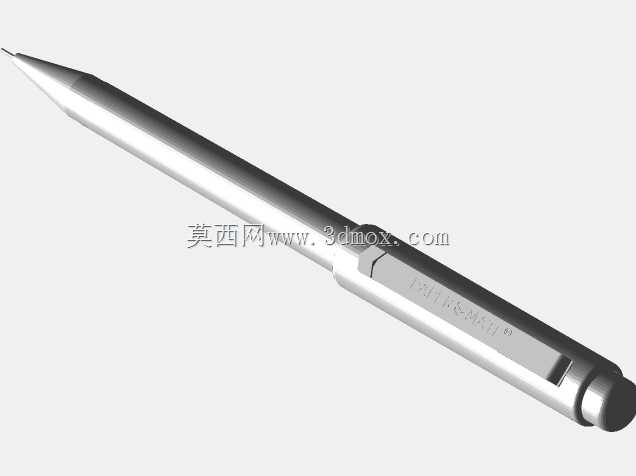

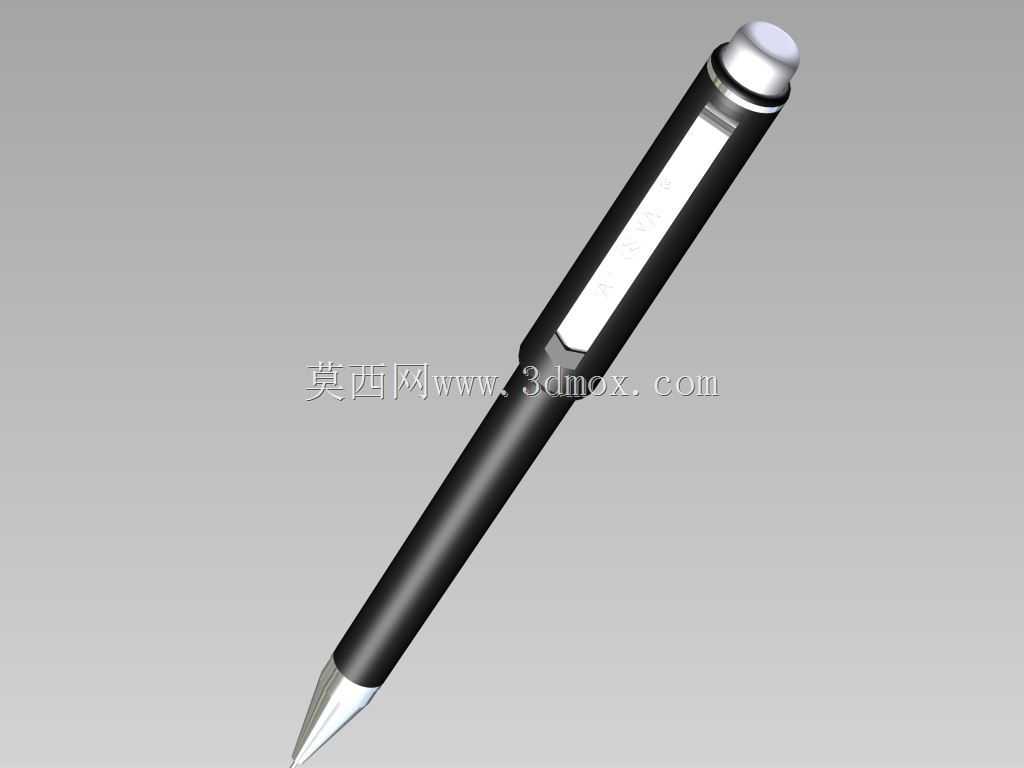

按动式活动铅笔精细结构三维数模

　　日常办公、学生课业、工程绘图场景中，按动式机械铅笔是高频使用的书写工具，相比传统木质铅笔，它无需反复削切，出芯长度可控，能持续保持稳定的书写线宽，尤其在机械草图绘制、现场作业记录等场景下，可大幅减少准备时间，提升记录与绘图效率。这款按动式机械铅笔的结构设计，完全围绕日常握持书写的人机需求与出芯功能的可靠性展开，整体采用细长圆柱型主体布局，笔身直径控制在8-10mm区间，适配绝大多数成年人的握持指围，笔身总长度控制在140-150mm范围，可轻松放入常规笔袋、工装上衣口袋，不会因为长度过长造成携带剐蹭，也不会因为过短导致握持时重心靠后影响书写稳定性。

　　从结构分层来看，笔身主体分为笔帽按动区、笔夹固定段、握持储芯段、笔尖出芯导向段四个部分，各段之间采用小直径台阶过渡，没有突兀的棱角，避免长时间握持时硌手。笔夹采用弹性金属片结构，固定在笔身上段的台阶位置，夹持厚度适配0.5-2mm的织物、笔记本封皮厚度，夹持后不会轻易滑脱，同时笔夹表面做了圆弧收边，不会勾刮衣物纤维。按动结构内置在笔身上段的空腔内，采用棘轮式单向进给机构，每按动一次按动帽，夹头结构会向前推送固定长度的铅芯，松开按动帽后，复位弹簧带动夹头回退，同时锁紧结构会固定已送出的铅芯，避免铅芯回缩，整套进给机构的行程经过反复调校，单次按动出芯长度控制在0.3-0.5mm，既不会因为出芯过长导致书写时铅芯断裂，也不会因为出芯过短需要频繁按动。

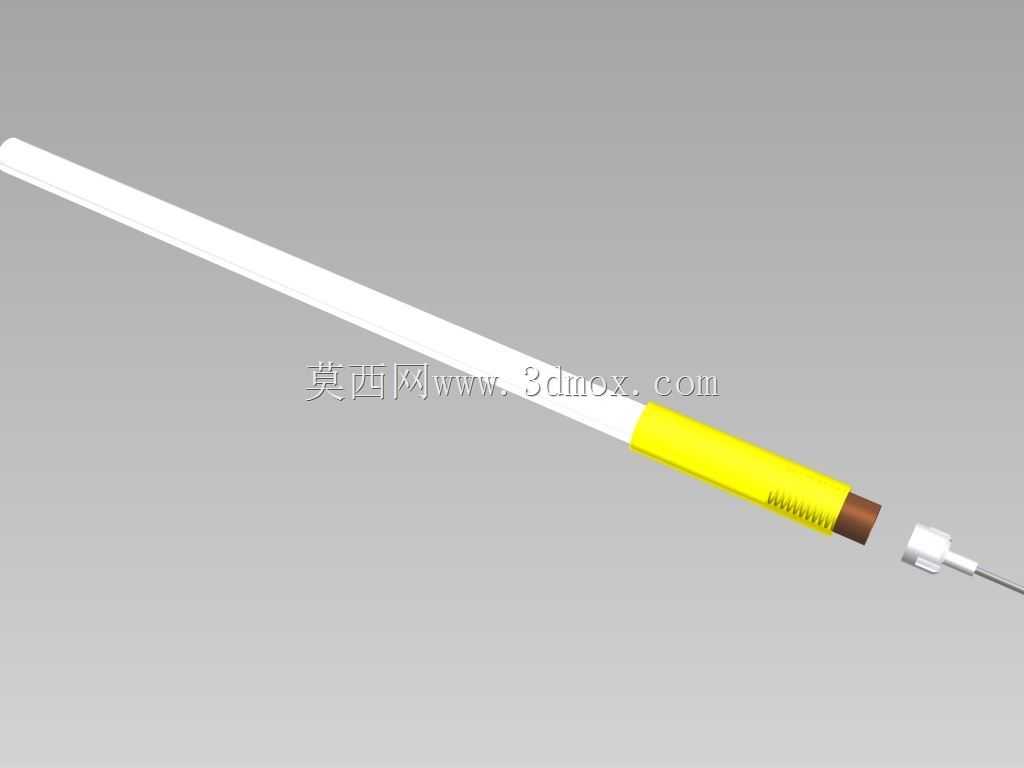

　　储芯腔设置在笔身中段的空腔内，空腔直径适配0.5mm或0.7mm规格的铅芯，单腔可容纳10-15根备用铅芯，满足一周左右的日常使用需求，储芯腔内壁做了光滑处理，避免铅芯在腔体内晃动时被内壁刮蹭产生铅粉，污染笔身内部。握持段靠近笔尖的位置做了细微的滚花纹理处理，增加手指与笔身之间的摩擦力，即使手部有轻微汗渍也不会出现打滑的情况，握持段的壁厚经过优化，在保证结构强度的前提下尽可能降低整体重量，整笔重量控制在10-15g区间，长时间书写握持不会产生明显的手部疲劳。

　　笔尖部分采用金属导向套结构，导向套内孔与铅芯直径保持0.02mm的间隙配合，既可以保证铅芯顺畅送出，又能对铅芯形成足够的径向支撑，减少书写时铅芯的晃动量，保证书写线条的均匀度，导向套前端做了内锥面收口，避免铅芯在伸出过程中出现偏斜。整套结构的装配采用过盈配合与卡扣连接结合的方式，笔身各段外壳之间没有外露的螺丝，外观整体性更强，同时也方便后期拆解清理内部残留的铅粉，维护时只需要沿轴向拔开笔身中段即可接触到储芯腔与进给机构，不需要额外的专用工具。

　　在建模过程中，各运动部件之间的配合间隙严格按照实际装配公差设置，按动机构的棘轮齿形角度经过反复验证，保证按动手感清脆，不会出现卡滞、空按的情况，复位弹簧的弹力参数经过匹配，按动压力控制在5-8N，符合日常按动的施力习惯，不会因为按动力度过大导致按动疲劳，也不会因为弹力过小导致机构复位不到位。笔身的重心设置在距离笔尖三分之一总长度的位置，书写时笔尖自然下垂，不需要额外施加向下的压力就能稳定接触纸面，适配不同书写角度的使用需求，无论是垂直握笔绘图还是倾斜握笔快速记录，都能保持稳定的书写体验。
