木质手摇水滴效应演示装置结构设计

这款手摇式水滴效应演示装置，主要面向科普场馆展品设计、中小学物理教具开发、趣味机械收藏展示等应用场景，核心用途是通过直观的机械传动，模拟水滴连续下落的视觉与听觉效果，将抽象的流体运动规律转化为可手动操作、可直观感知的实体装置，帮助受众理解机械运动转化、周期性振动与视觉暂留相关的物理原理，同时也可作为木质机械文创摆件，放置于公共展示空间、创客工作室或家居环境中，兼具科普价值与工艺观赏属性。

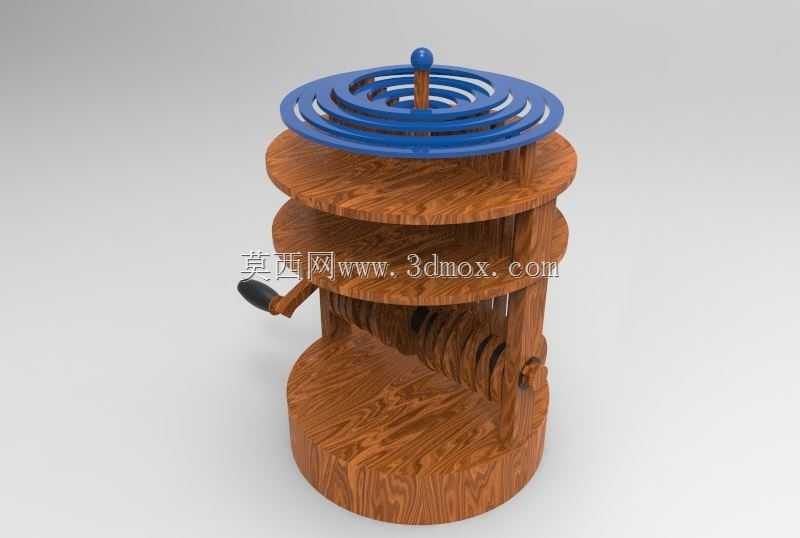

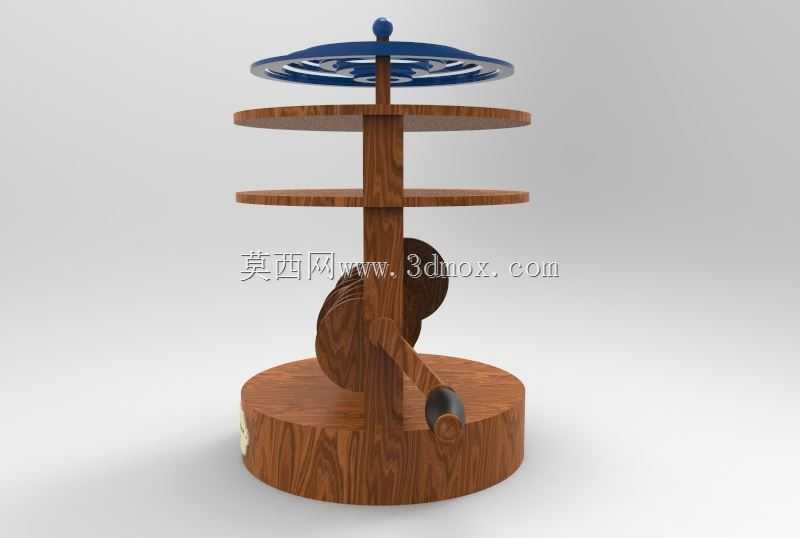

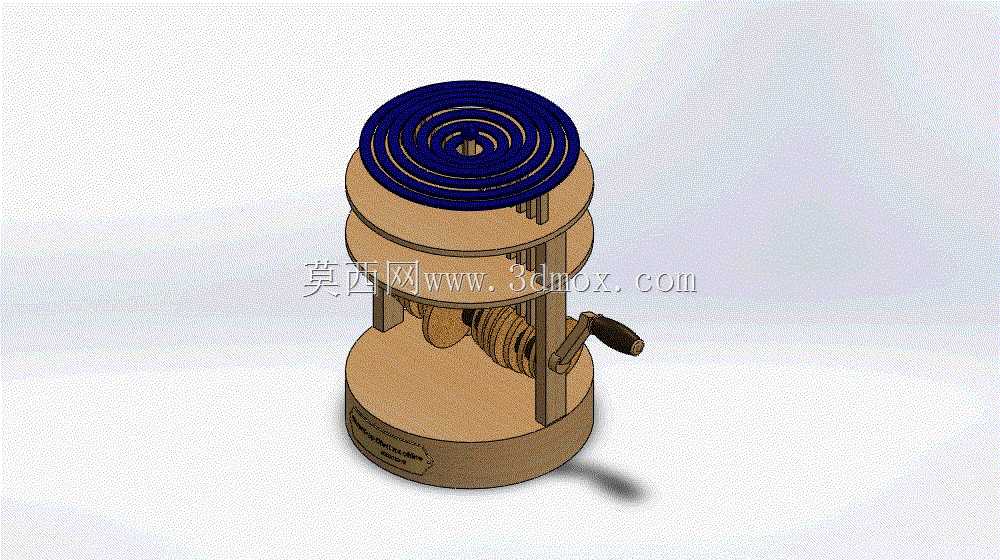

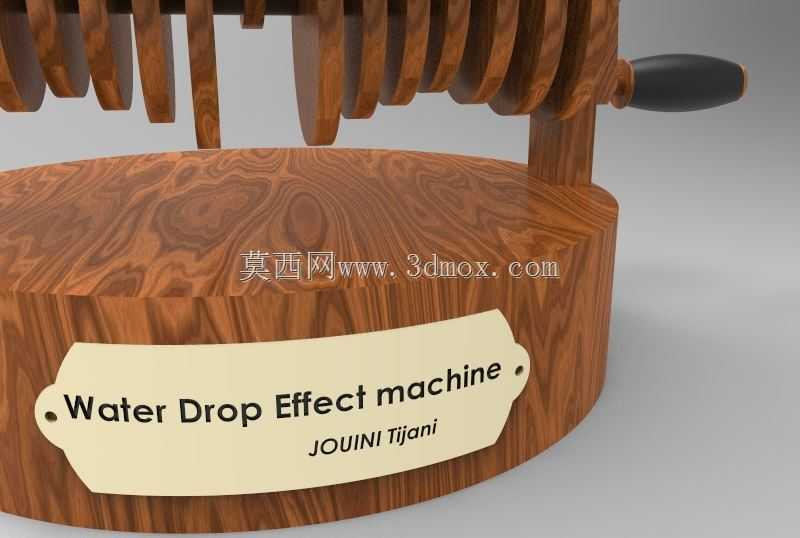

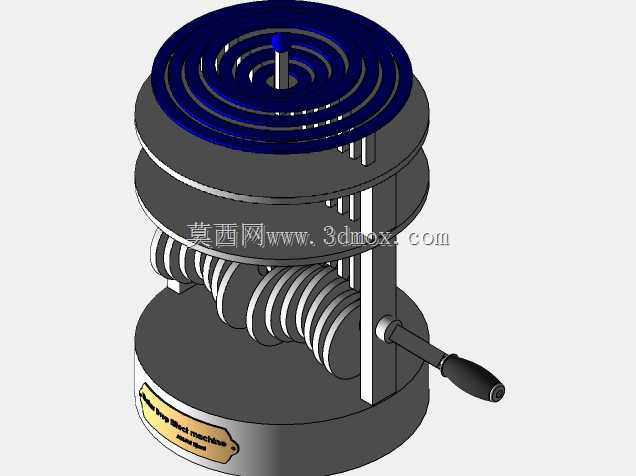

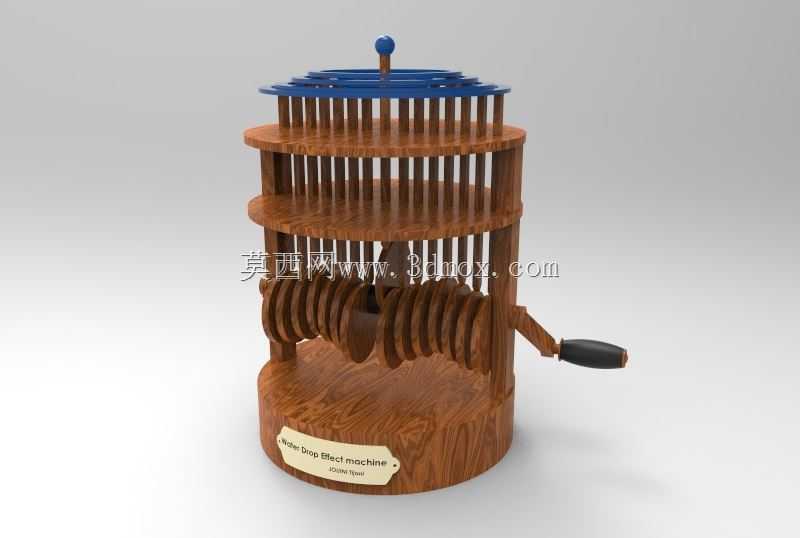

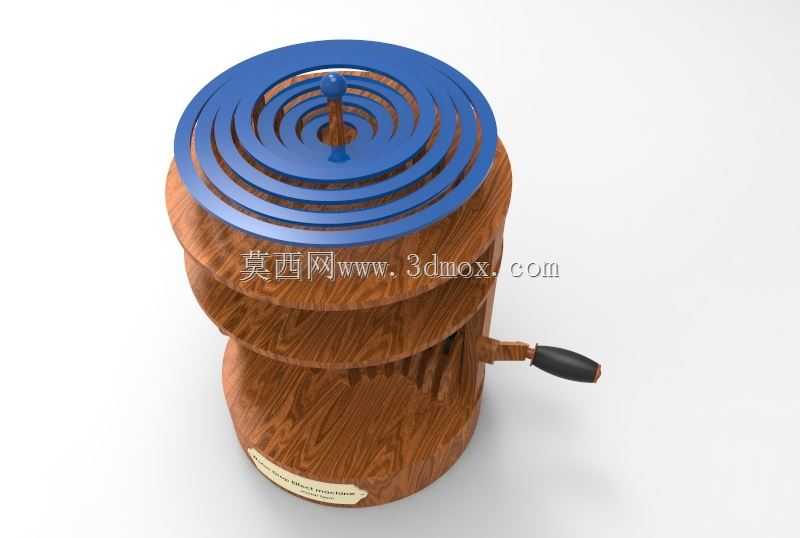

装置整体采用分层塔式木质结构设计，底部为圆形实木基座，既承担整体承重功能，也为内部传动组件提供稳定的安装基准，基座侧面预留标识安装位，可标注装置原理说明。基座上方设置三层环形木质置物平台，平台之间通过均匀排布的竖向木质栅条连接，既形成规整的笼式外观，也为上层的视觉演示组件提供固定支撑。装置核心传动部分布置在基座与中层平台之间，采用异形凸轮组与横向传动轴配合的结构，侧面延伸出带防滑握柄的手摇输入轴，使用者转动摇柄时，输入轴带动整排异形凸轮同步转动，凸轮轮廓按照水滴下落的时间差规律设计，转动过程中会依次拨动对应位置的竖向拨杆，让拨杆按照特定时序产生上下往复位移，配合上层的栅条结构，模拟出水滴逐滴连续下落的动态效果。装置顶部设置蓝色顶盖与操作提钮，既可以防护内部的拨杆顶端结构，也方便整体提拿移动。

设计过程中充分考虑了手动操作的人机体验，手摇摇柄的长度与握持角度符合普通人手部操作的舒适区间，转动阻力经过调校，无需过大施力即可顺畅驱动整套机构运行，避免操作疲劳。整体结构无尖锐外露棱角，所有木质构件边缘都做了圆弧倒钝处理，适合全年龄段人群操作体验。安装边界方面，装置整体为立式圆柱形态，底部基座直径控制在常规桌面摆放的适配范围内，总高度符合桌面展品的观看视角要求，无需额外固定安装，放置于平整台面即可稳定运行，对使用场地的适配性较强。整套传动结构采用外露式设计，可让观察者清晰看到从手摇输入到凸轮传动、再到拨杆动作的完整运动传递过程，更好地实现机械原理的科普展示目的，木质材质的选用也让装置拥有温润的质感，区别于常规金属教具的冷硬观感，提升了展示与收藏价值。
