多切面彩色宝石钻石造型三维结构设计

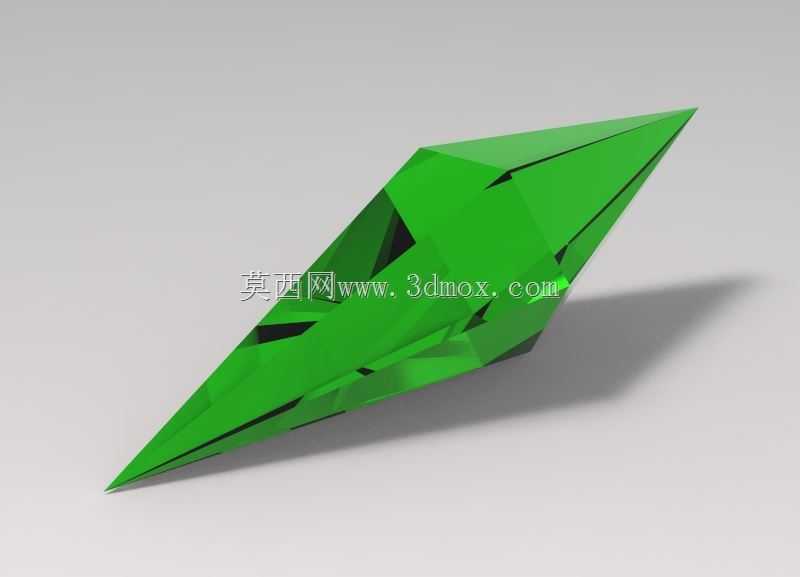

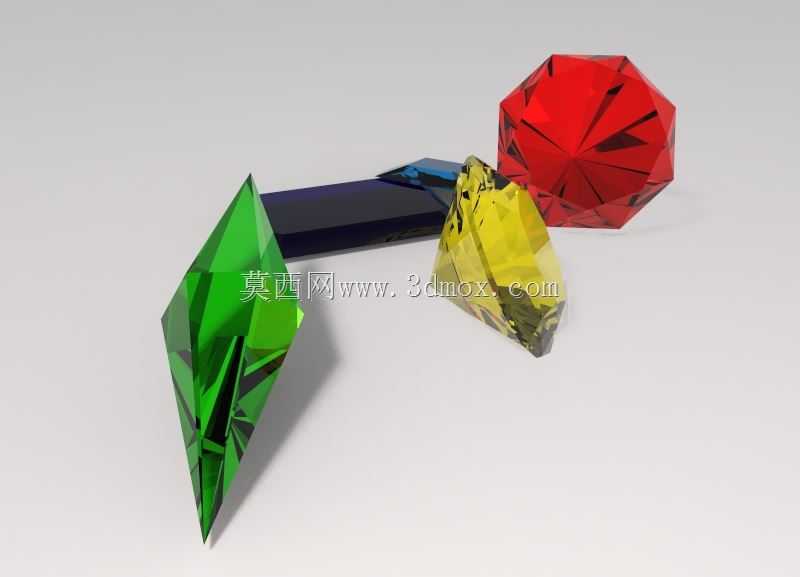

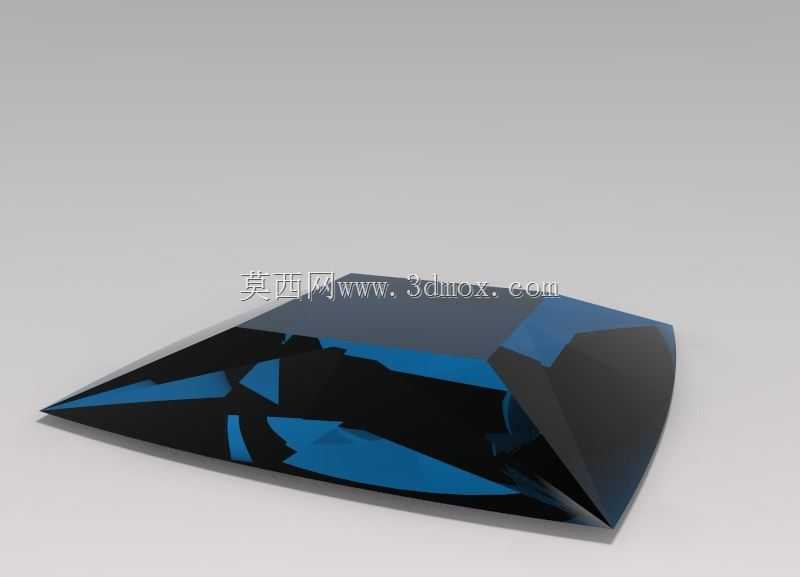

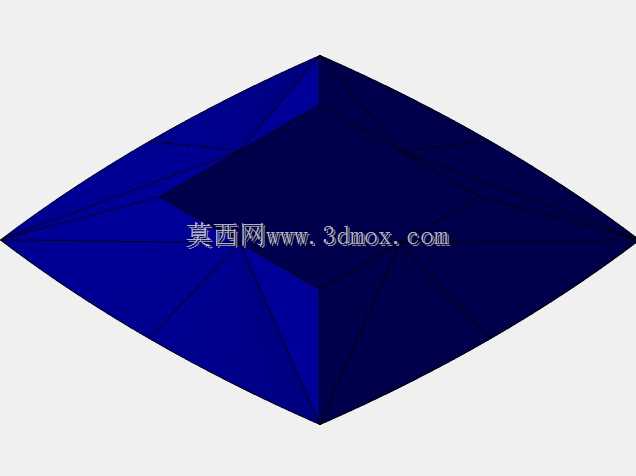

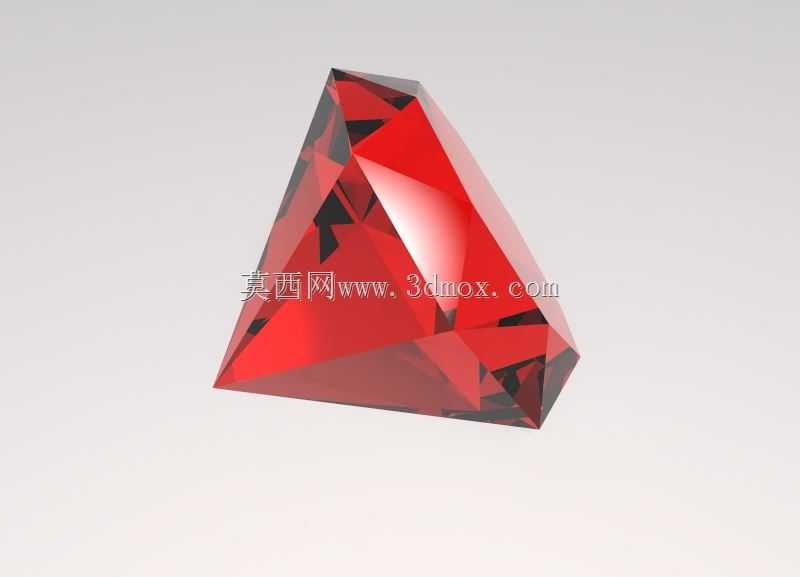

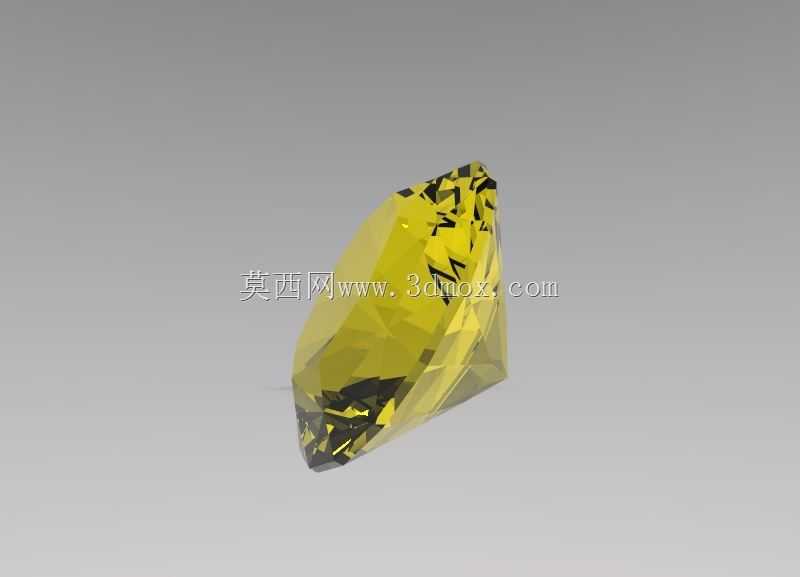

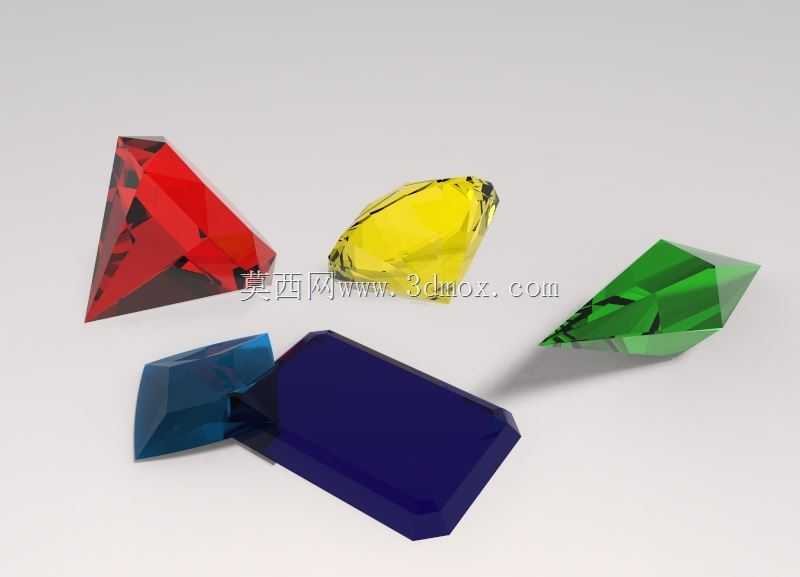

本次完成的五款不同切面形态的晶体造型结构，核心围绕高折光面的几何拼接逻辑搭建，区别于常规单一正八面体钻石结构，分别覆盖了三角锥切面、椭圆刻面、祖母绿型切工、异形深蓝切面、长方倒角切工五种常见的饰品用宝石结构形态，可直接适配珠宝设计打样、光学折射演示、装饰构件嵌装等多场景的结构参考需求。从实际应用场景来看，这类多切面晶体结构一方面可作为珠宝首饰设计环节的数字原型，在开模浇铸、蜡模制作前验证各个刻面的拼接角度、棱线对齐精度，避免实物打样阶段出现面与面衔接错位、折光角度偏差导致的火彩效果不足问题；另一方面也可用于光学教学演示场景，通过不同切面的光线折射路径模拟，直观展示晶体刻面角度对光线反射、折射路径的影响，辅助讲解全反射原理在宝石切工中的实际应用；此外在文创产品、装饰摆件的结构设计中，这类标准化的多切面晶体结构也可作为嵌装部件，适配亚克力、玻璃、锆石等不同材质的加工生产，减少前期造型反复调整的工作量。

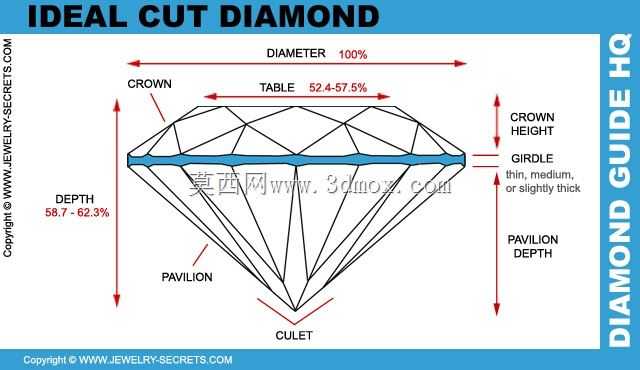

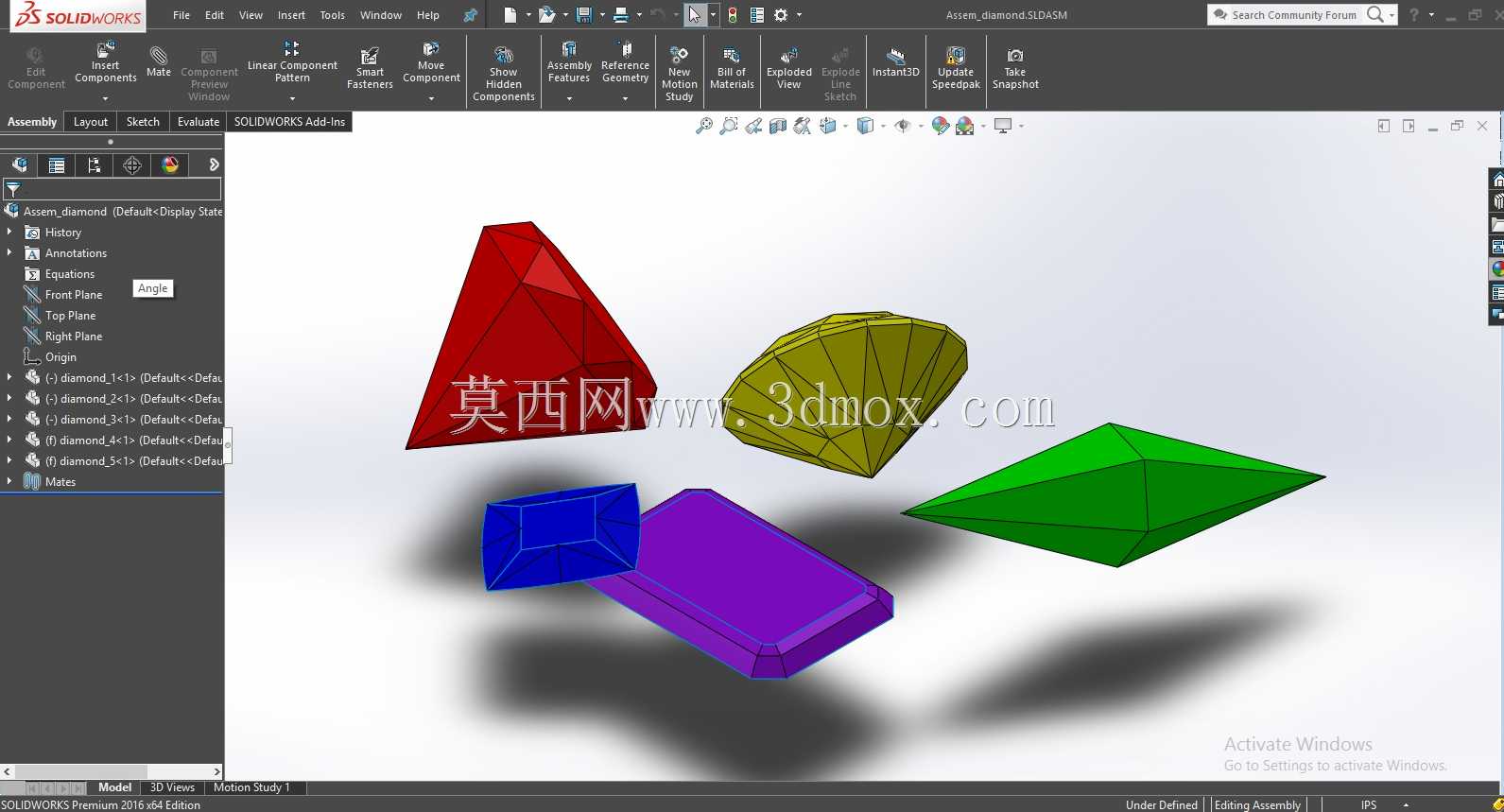

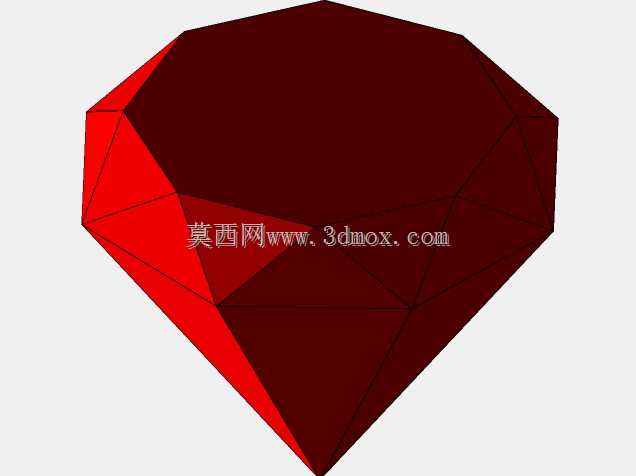

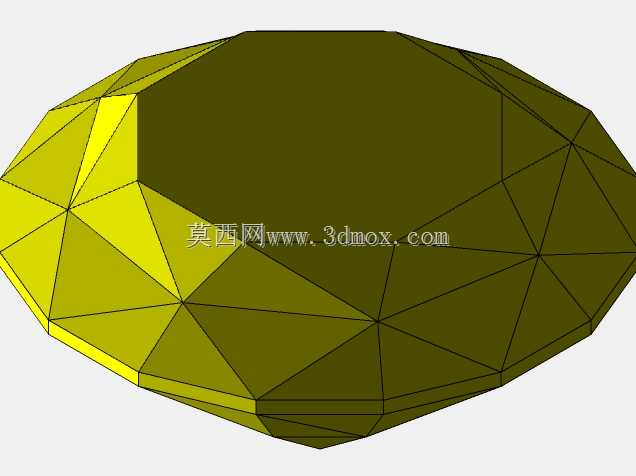

设计过程中没有采用常规的实体拉伸切除思路，而是通过3D草图搭建所有刻面的边界棱线，先确定每一个切面的空间角度与交汇顶点坐标，再通过曲面填充、缝合的方式生成整体实体，这种建模方式的优势在于可以精准控制每一个刻面的倾斜角度，比如常规圆钻型切工的冠部角度控制在30-35度、亭部角度控制在40-42度区间，能保证入射光线在晶体内部经过多次全反射后从冠部射出，呈现出更好的折光效果，本次设计的五款造型分别对应不同的切工角度参数，每一款的棱线交汇点都做了公差校验，确保相邻切面之间没有缝隙、没有重叠面，曲面缝合后的实体曲率连续，不存在破面、畸形面等影响后续加工的问题。

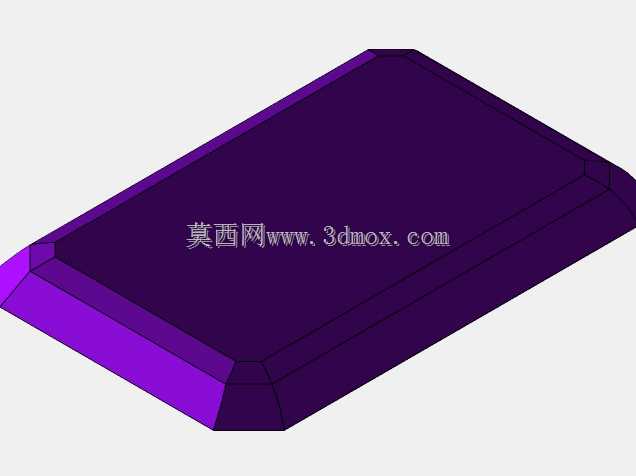

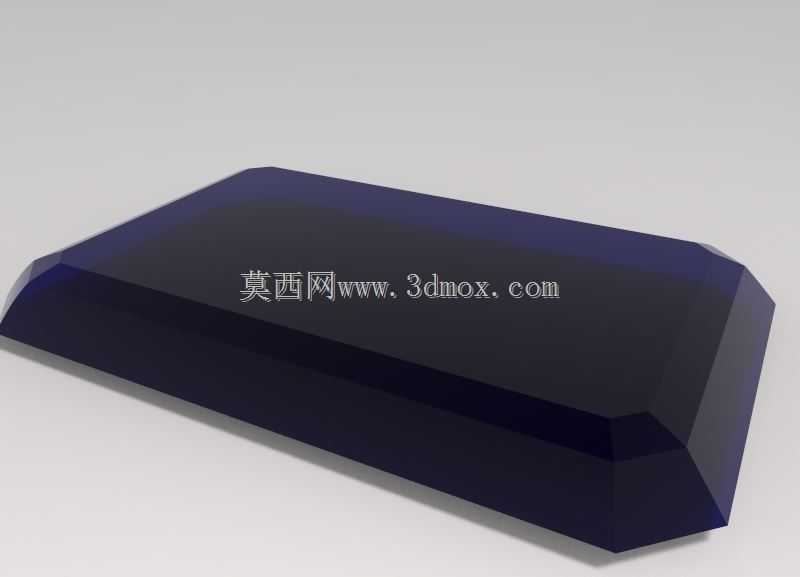

从外形尺寸与安装边界来看，五款造型均采用统一的基准坐标系定位，底面预留了0.1mm的平面安装基准位，可直接适配首饰镶口的常规尺寸区间，最小的三角锥造型最大外接圆直径控制在6mm，适合作为耳钉、小吊坠的嵌装部件，最大的长方倒角造型长宽尺寸控制在12mm*8mm，可作为戒指主石、摆件装饰面的使用需求，所有造型的棱边都做了0.02mm的微小倒角处理，避免后续加工或者装配过程中出现棱边崩口、划伤的问题，同时不会影响整体的切面折光效果。不同造型的刻面数量从17个到57个不等，对应不同的加工难度等级，结构设计阶段就考虑了后续铣削、浇铸、3D打印等不同加工工艺的脱模角度，所有外切面的拔模斜度都控制在合理区间，不会出现倒扣结构导致的加工卡模问题。

从功能特性上来说，每一款造型的结构都做了壁厚校验，如果采用空心镶嵌的加工方式，内部预留的壁厚均匀性偏差控制在0.05mm以内，不会出现局部壁厚过薄导致的浇筑变形、或者壁厚过厚导致的材料浪费问题；如果采用实心加工的方式，实体内部没有冗余的碎面、重叠线，导入CAM加工软件后可以直接生成刀路，不需要额外做模型修复工作。针对不同材质的适配性，结构上预留了材质参数调整的接口，不管是采用高折射率的锆石、玻璃材质，还是采用亚克力、树脂等透明材质，都可以通过调整材质的折射率参数直接模拟最终的呈现效果，不需要重新调整模型的几何结构。在实际的结构验证环节，五款造型都经过了干涉检查，单独使用或者组合排布作为装饰阵列的时候，相邻造型之间不会出现空间干涉，可根据实际使用需求灵活调整排布间距，适配不同尺寸的装饰面安装需求。
