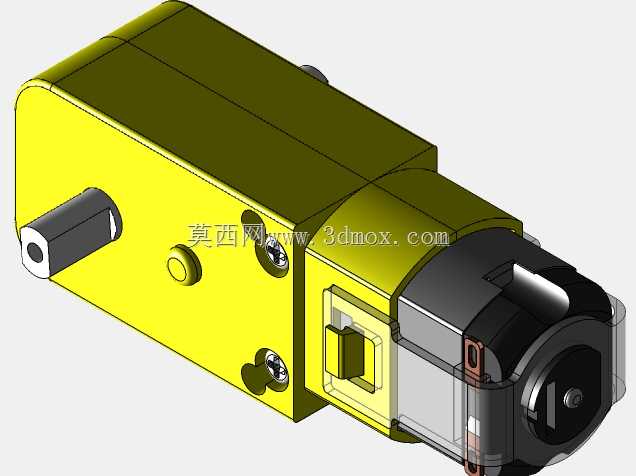

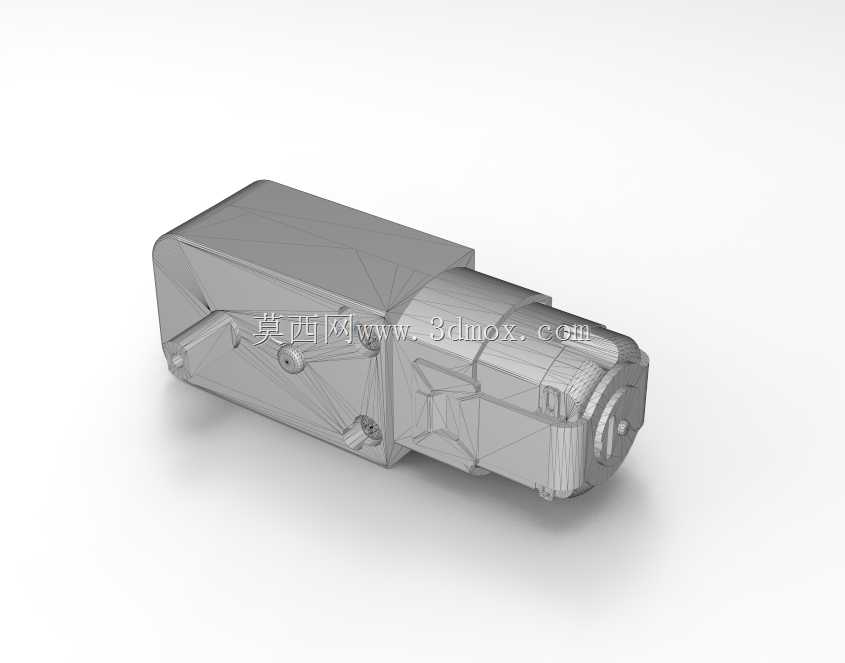

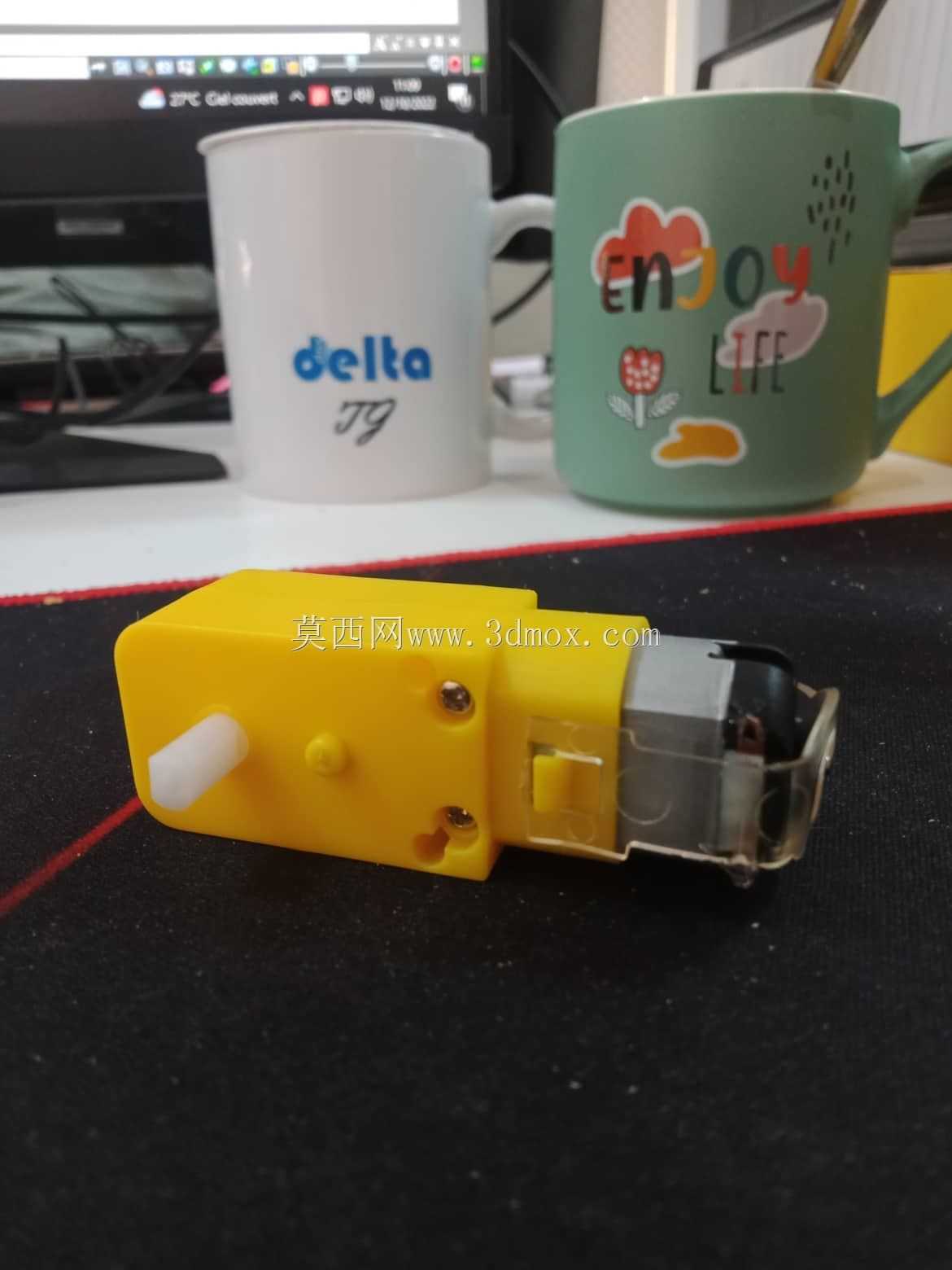

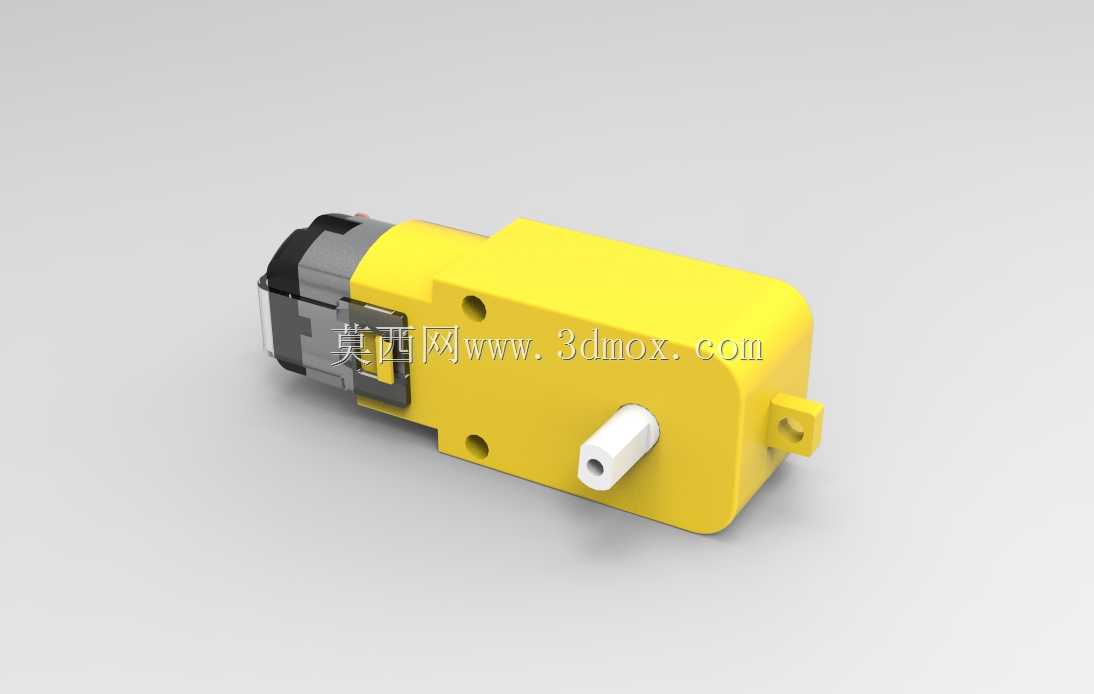

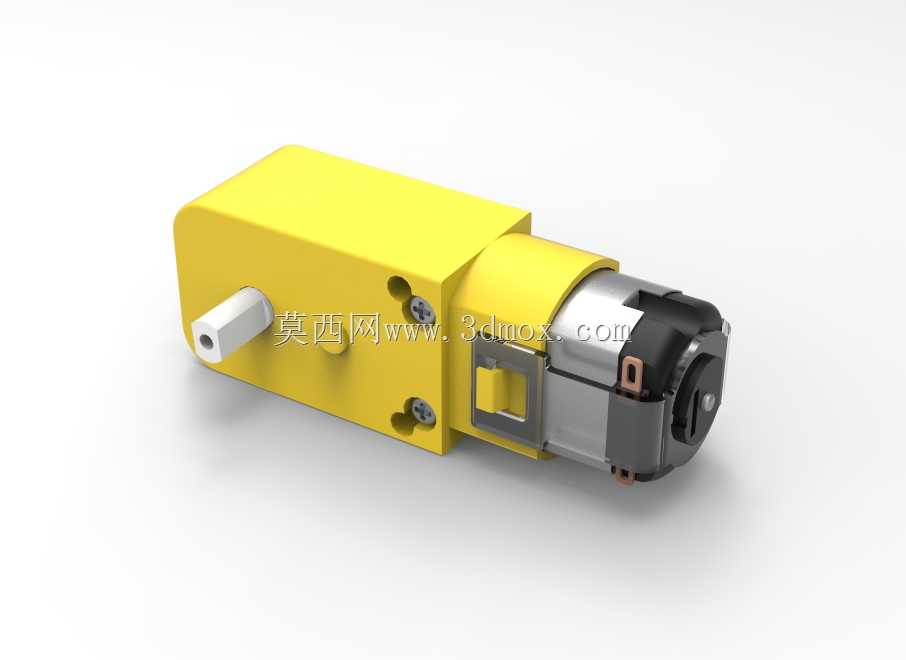

带1:48减速齿轮组的双侧轴直流减速电机

　　这款带1:48减速比齿轮组的双侧轴直流动力单元，在小型智能教具、桌面级小型传动装置、DIY创客项目、小型玩具传动结构中应用十分广泛，很多需要低转速大扭矩输出的小型执行场景，都会选用这类集成了减速箱的直流动力件，省去了单独搭配减速机构的设计与装配工作量。从实际使用场景来看，这类双侧轴输出的结构，能够同时为两侧的传动机构提供动力输出，比如小型双驱移动载体、双侧联动的机械演示结构、需要同步驱动两个执行端的小型装置，都可以依托双侧输出轴直接对接传动件，不需要额外增加分动结构，能有效压缩整体结构的占用空间。

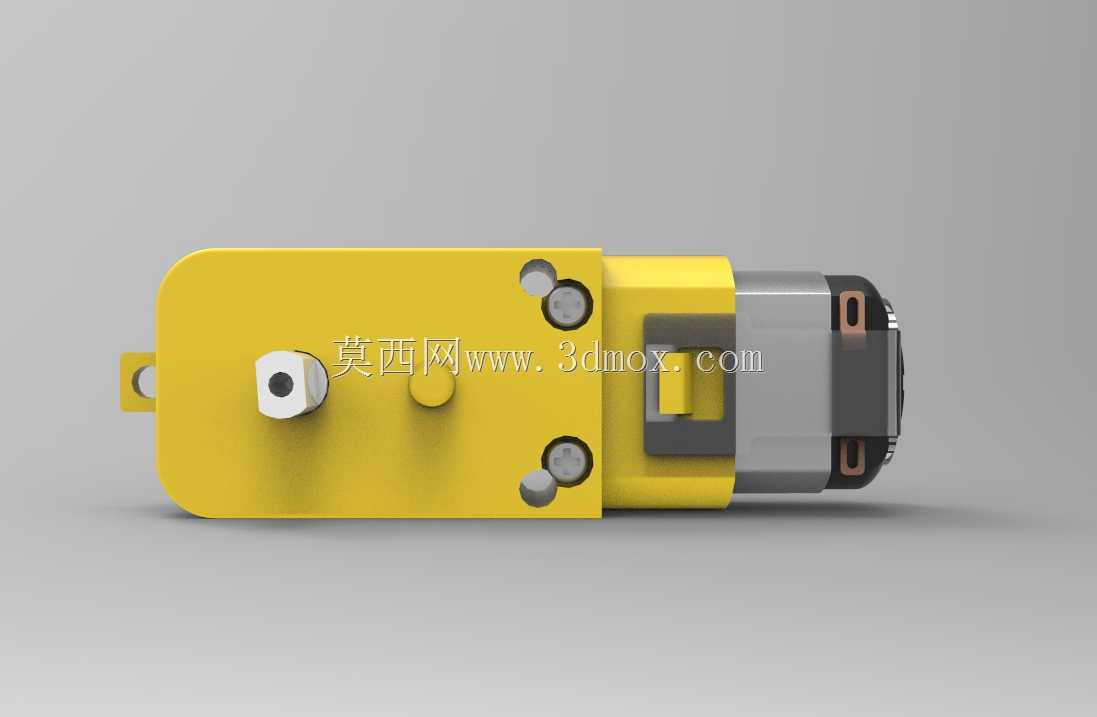

　　从功能特性来看，该动力单元适配3-6V的直流供电区间，在3V供电工况下输出转速约90rpm，6V供电时输出转速约200rpm，输出扭矩可达0.8kg·cm，足够驱动小型负载完成预设动作，功耗控制在150mA上下的区间，对于小型便携类、电池供电类的装置十分友好，不会出现功耗过高导致续航过短的问题。轴端采用双侧切割的D型截面设计，和配套的传动齿轮、摇臂、连接件装配时，能够有效避免传动过程中出现轴与连接件打滑的问题，传动可靠性比光轴结构提升明显，输出轴直径为5.4mm，属于小型动力单元的常规轴径，市面上适配该尺寸的标准传动件、联轴器都可以直接搭配使用，选型替换十分方便。

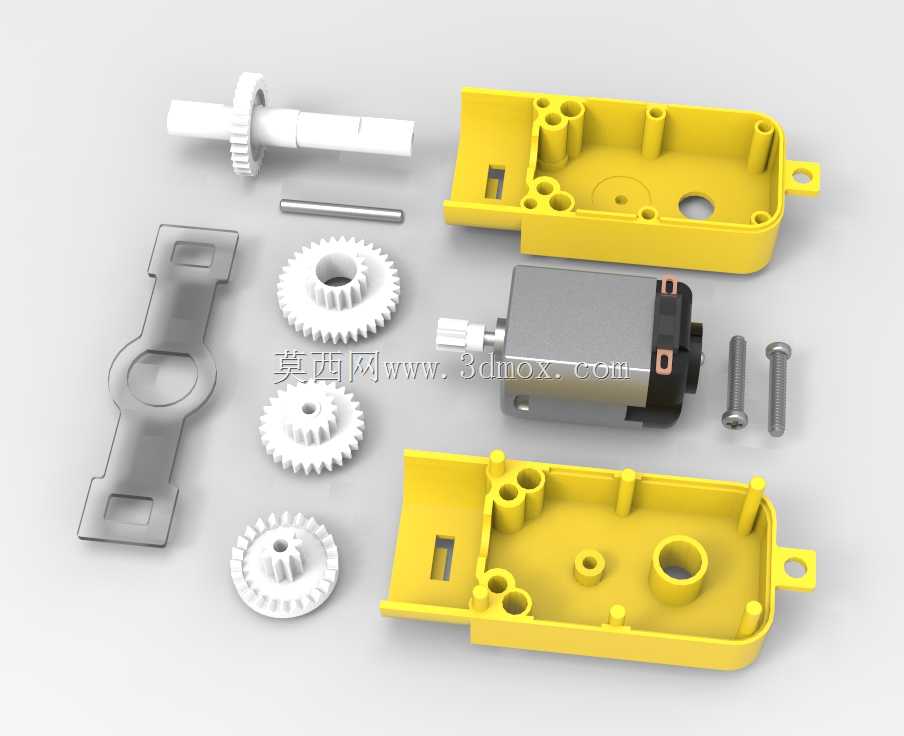

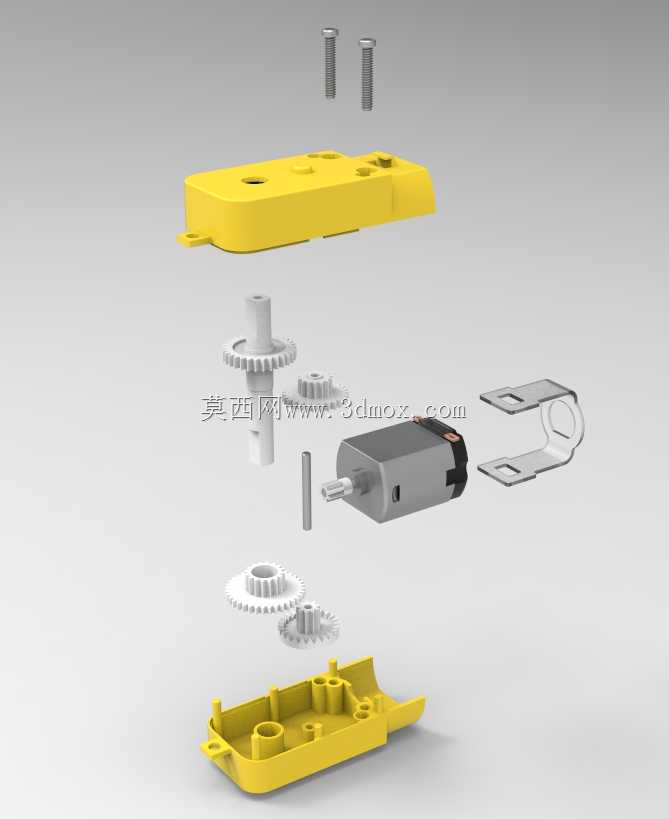

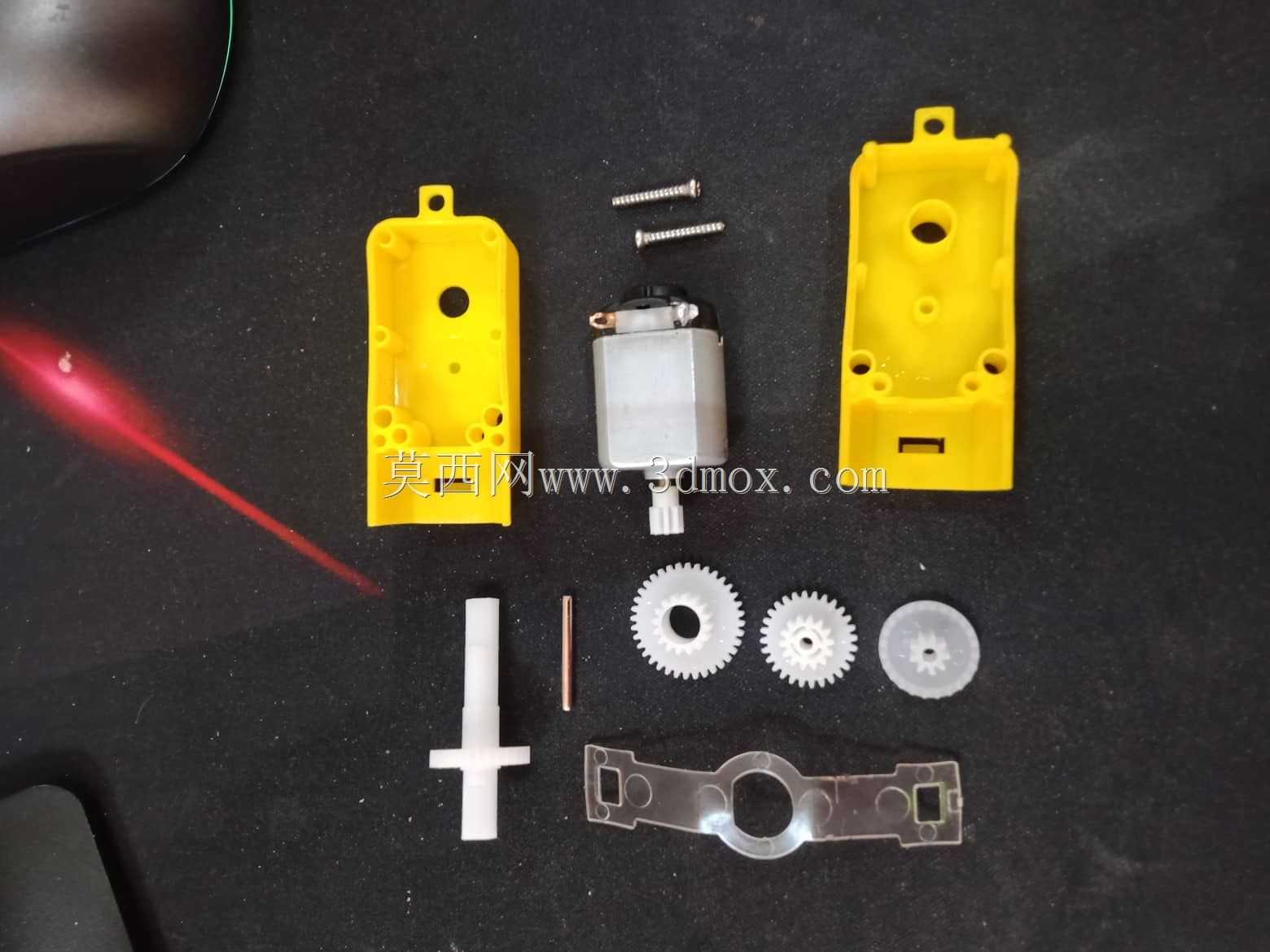

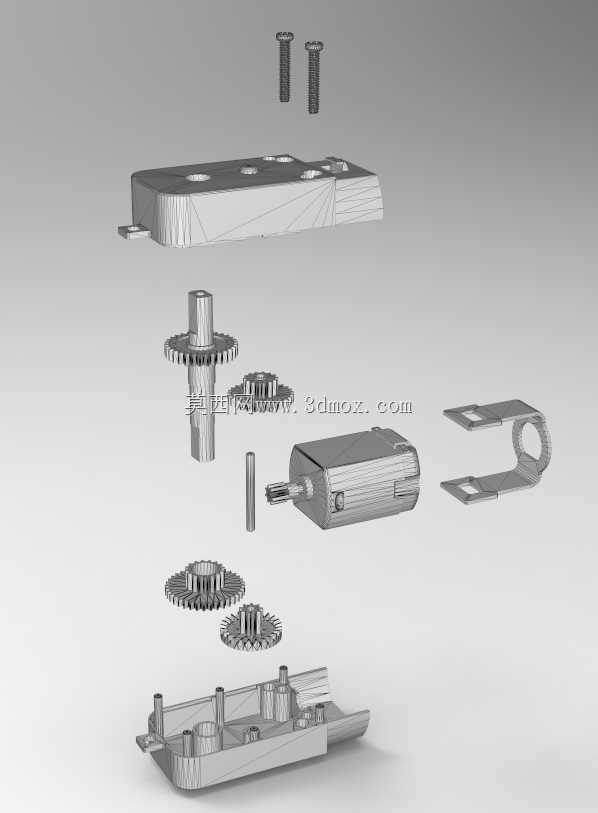

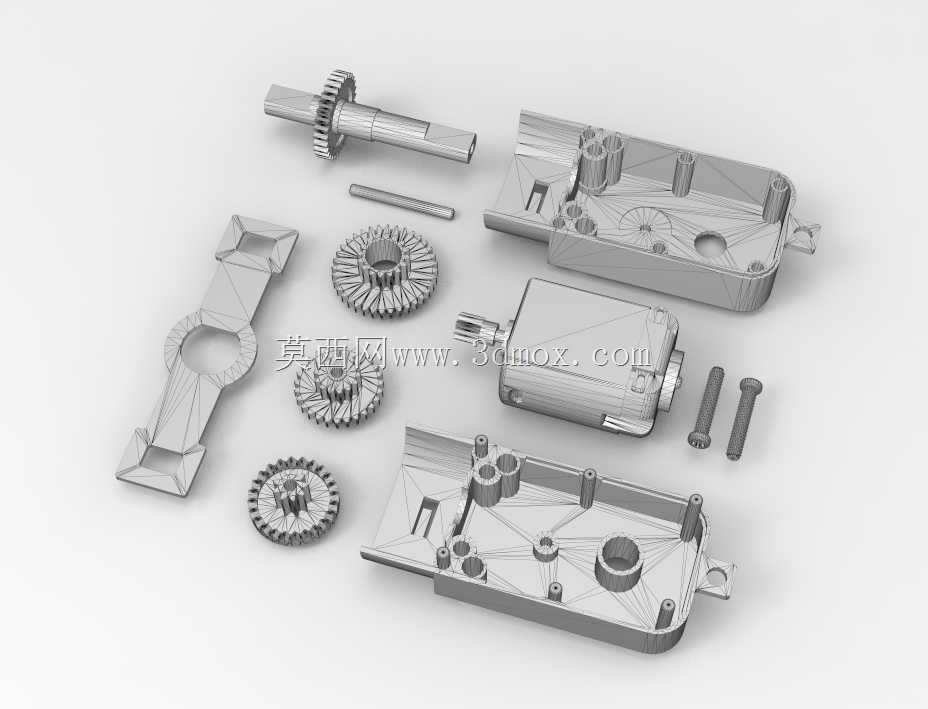

　　设计层面，该结构将直流电机本体、三级减速齿轮组、上下壳体、固定连接件、装配螺丝全部做了集成化设计，上下壳体采用定位柱与卡扣配合螺丝的固定方式，既能够保证齿轮组的啮合间隙稳定，不会因为壳体形变导致齿轮卡滞或者啮合异响，也方便后期拆解维护、更换磨损的齿轮件。齿轮组采用直齿圆柱齿轮传动结构，加工和装配精度要求相对较低，传动效率能够满足小型动力传输的需求，各级齿轮的轴孔与壳体上的定位轴采用间隙配合，转动阻力小，长时间运行下的磨损量也处于可控范围。壳体上预留的固定孔位，可以直接通过螺丝将整个动力单元固定在设备的安装基板上，不需要额外设计定制固定支架，能够减少结构设计的工作量。

　　从安装边界与外形尺寸来看，整个动力单元的整体外形尺寸控制在70×22×19mm的区间内，整体重量仅30.6克，对于安装空间紧凑、对整体重量有严格限制的小型装置来说十分适配，安装时只需要在基板上对应壳体固定孔的位置预留对应的安装过孔，同时预留出双侧输出轴的伸出空间，以及接线端的走线空间即可完成装配，不需要预留过大的操作空间。在结构设计选型时，需要注意输出轴的负载不能超过额定扭矩范围，避免齿轮组因为过载出现断齿或者电机堵转烧毁的问题，同时供电电压不要超过6V的上限，否则会导致电机转速过高、齿轮磨损加快，缩短整体使用寿命。这类集成化的减速动力单元，相比单独采购电机、齿轮、壳体自行组装的方案，整体一致性更好，装配公差控制更稳定，不需要反复调试齿轮的啮合间隙，能够大幅缩短小型装置的开发与装配周期，在批量生产的小型民用消费类传动产品、教学演示模型中，能够有效降低生产装配的复杂度，提升产品的成品率。
