垂直轴式小型风力发电装置结构设计

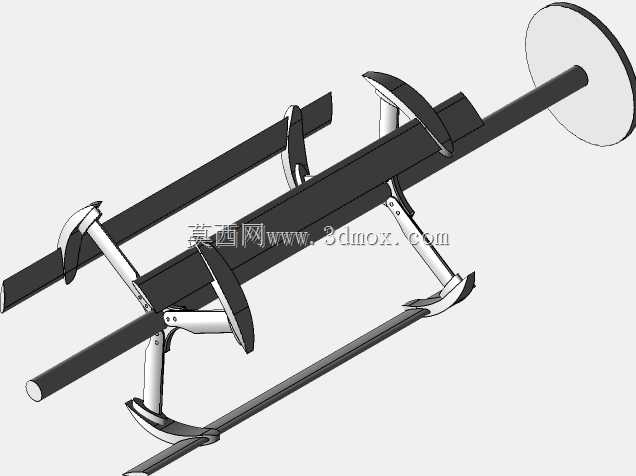

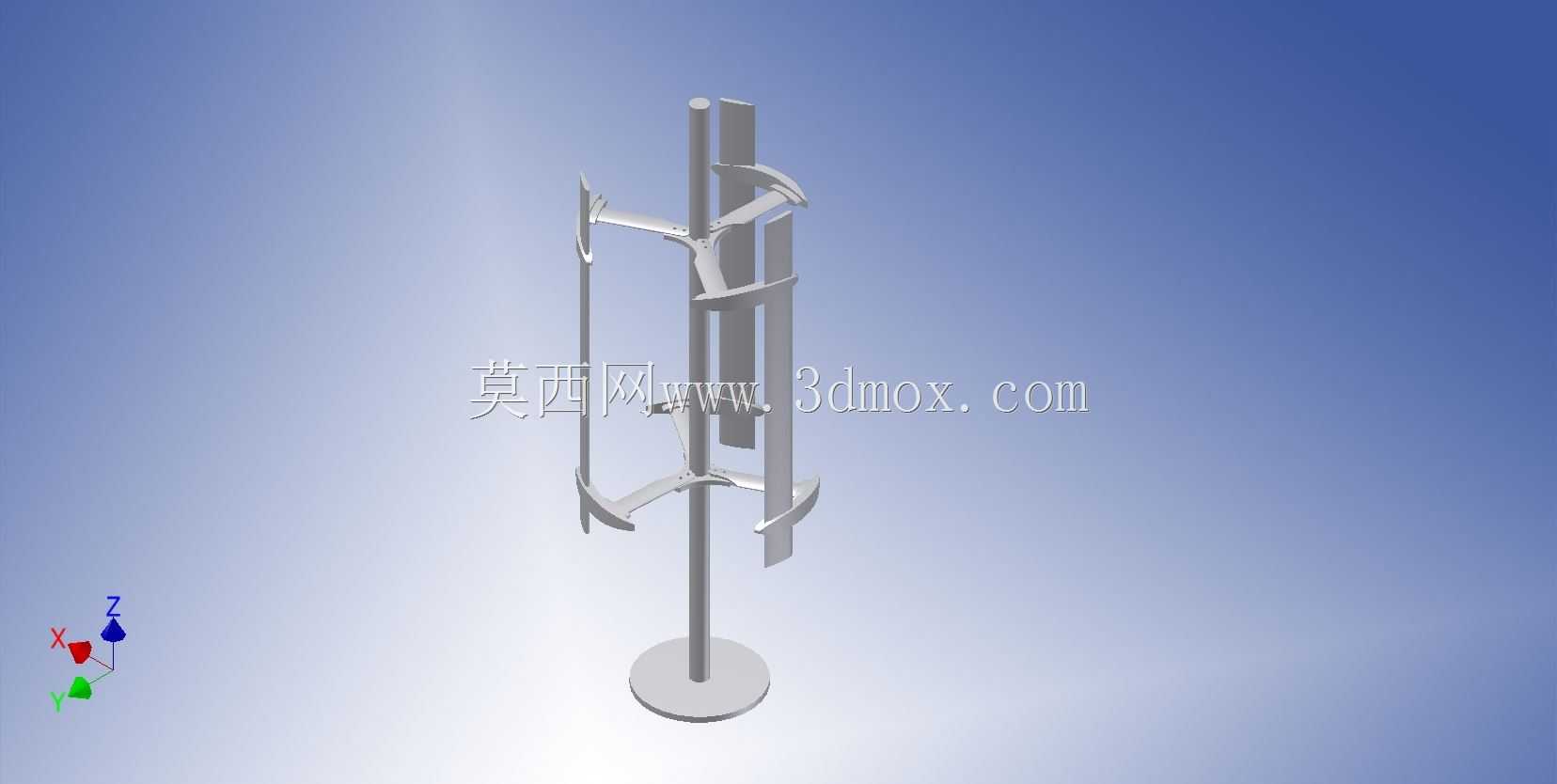

这款垂直轴风力发电装置主要面向分布式微网供电、离网场景的风能利用需求，可广泛应用于牧区散户供电、海岛监测站点供电、城市路灯配套供电、山区通讯基站补能、庭院小型离网发电等场景，无需复杂的对风调节机构即可捕获多方向来流风能，适配风向多变的复杂近地面风场环境。设备核心功能是将流经叶片的空气动能转化为旋转机械能，再通过配套的发电模块转化为可直接利用的电能，相较于传统水平轴风机，它无需偏航系统调整朝向，启动风速更低，运行过程中气动噪音更小，对安装场地的风场均匀度要求更低，更适合低风速、风向波动频繁的民用小型发电场景。从设计思路来看，整体采用立式同轴布局，底部为圆形配重安装底座，通过中心立柱承载上部的旋转叶轮组件，叶轮部分采用多组对称布置的曲面叶片搭配上下连接支撑框架，叶片翼型经过气动优化，可在来风接触叶片时在两侧形成稳定压差，推动叶轮绕中心立柱持续旋转，上下支撑框架采用对称式辐条结构连接叶片与中心转轴，既保证了叶轮整体的结构刚度，避免高转速下叶片出现形变震颤，又尽可能降低了支撑结构本身的风阻损耗，减少不必要的风能浪费。外形尺寸方面，整体为细长立式结构，底座直径大于立柱直径，可保证安装后的整体稳定性，安装时仅需将底座通过膨胀螺栓固定在硬化基础或者预制配重平台上即可，无需搭建高耸的专用塔架，安装边界要求宽松，既可以固定在地面硬化平台，也可以适配路灯杆、建筑屋顶平台等现有安装载体，不需要额外预留大范围的叶片扫风安全区域，因为垂直轴叶轮的旋转轨迹为以立柱为中心的圆柱空间，扫风范围边界清晰，不会出现水平轴风机叶片扫掠范围外扩的问题，适合空间有限的安装场景。结构设计上充分考虑了日常运行的可靠性，中心转轴与立柱之间采用低摩擦转动副连接，可降低转动过程中的机械损耗，提升风能转化效率，叶片采用对称曲面构型，正反向来风均可推动叶轮同向旋转，无需额外设置风向调整机构，大幅降低了设备的结构复杂度与后期维护成本，整体外露部件少，运行过程中不存在高速外露的长叶片，对周边环境的安全影响更小，适合靠近人居场景的小型发电项目使用。
