圆形网孔塑件注塑成型模具结构设计

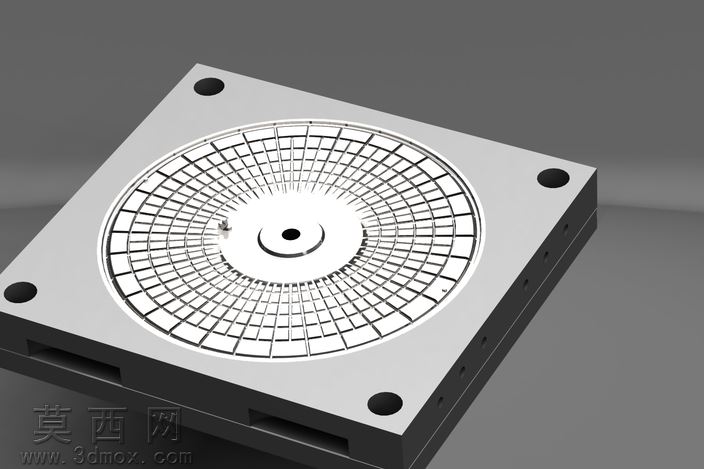

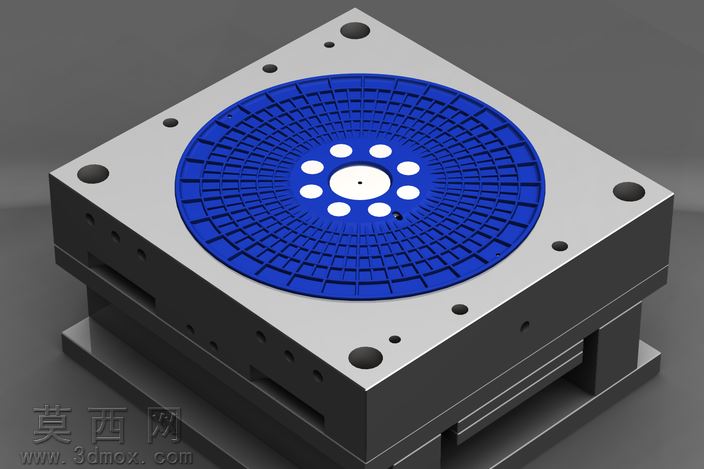

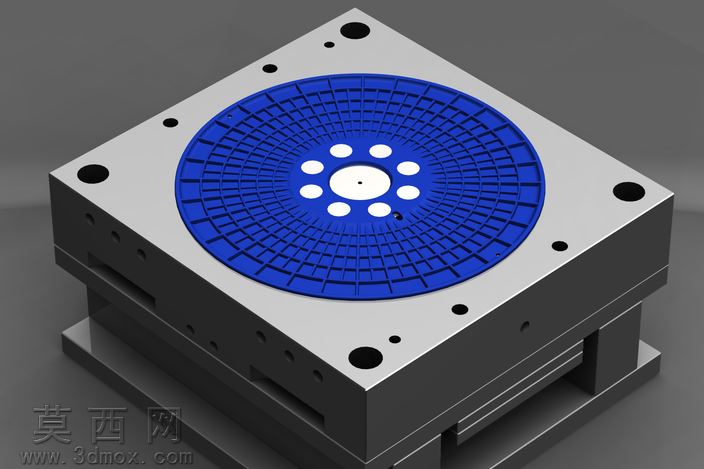

本作品为针对带密集放射状网孔、中心定位凸台与周向均布小圆孔的圆形网面塑件开发的注塑成型板模结构，整体采用标准三板模架作为基础承载结构，建模过程中严格遵循注塑模具设计规范，对模架各层板件的定位孔、紧固螺纹孔、导柱导套配合孔进行了全参数化建模，保证各部件装配公差符合实际生产的配合精度要求。模型渲染阶段针对不同部件赋予了差异化材质：上下模架的金属结构件采用哑光灰铸铁材质，还原模具钢材经精加工后的磨砂金属质感，表面做了轻微的倒角与边缘高光处理，体现机械加工的工艺细节；成型型腔对应的蓝色塑件部分采用半哑光工程塑料材质，表面添加细微的颗粒质感，模拟PP或ABS塑胶原料注塑成型后的真实表面效果，清晰展现塑件表面密集的放射状加强筋与网孔结构，网孔的排布从中心向外呈辐射状均匀分布，既保证塑件的结构强度，也还原了产品的透气或过滤功能设计需求。结构设计上，模具采用周向均匀布置的锁紧螺丝与定位销保证上下模的合模精度，模架侧面预留了滑块抽芯与顶出机构的安装空间，分型面设置在圆形塑件的外缘平面处，确保开模时塑件能够顺利留在动模侧，配合顶出机构完成自动脱模。设计过程中重点考量了密集网孔区域的成型排气需求，在对应型腔位置预留了微细排气槽的设计空间，避免注塑填充时出现困气、缺胶等成型缺陷，同时对中心浇口的位置做了优化，保证熔融塑胶能够从中心向四周均匀填充，减少网孔区域的熔接痕，提升塑件成型质量。整体模型的装配关系完全贴合实际注塑模具的生产装配逻辑，各部件的连接、定位、运动关系都做了对应的约束设置，可直接用于模具结构的方案评审、结构优化以及生产加工的参考依据，完整展现了板类注塑模具从模架选型、型腔设计到结构细节处理的全流程设计思路。
