起重机行走驱动桥总成结构设计

项目分类:3D模型 发布时间:2021-06-14 ID:204253
  • 起重机行走驱动桥总成结构设计
  • 起重机行走驱动桥总成结构设计
  • 起重机行走驱动桥总成结构设计
  • 起重机行走驱动桥总成结构设计
  • 起重机行走驱动桥总成结构设计
  • 起重机行走驱动桥总成结构设计

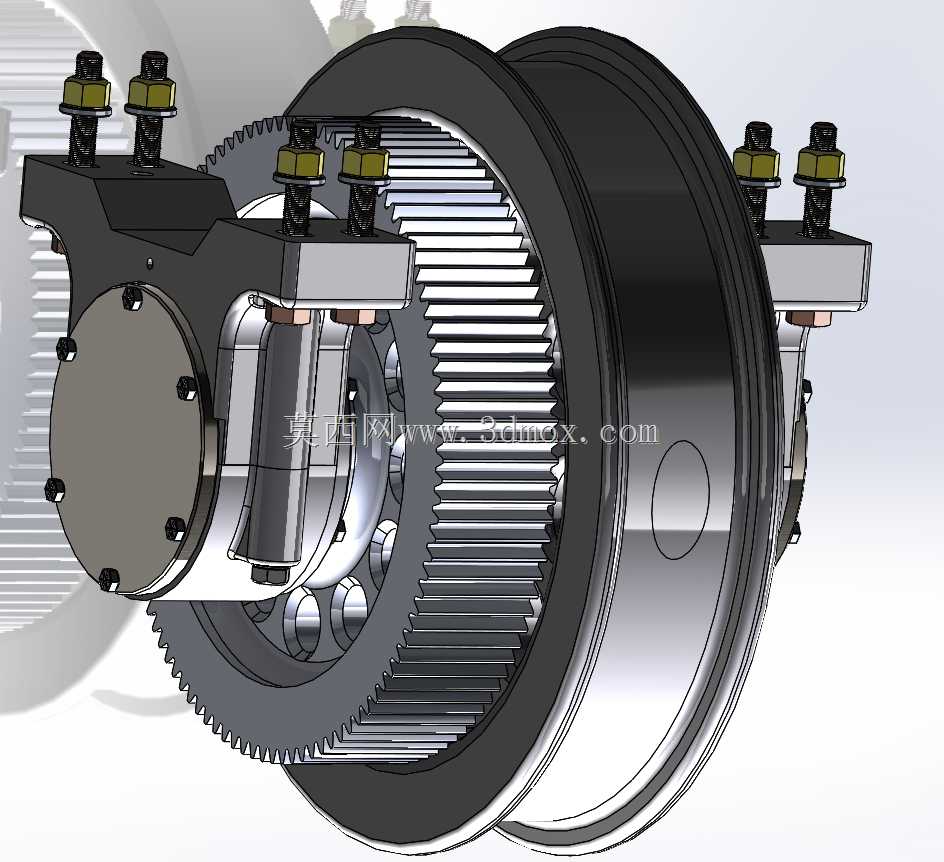

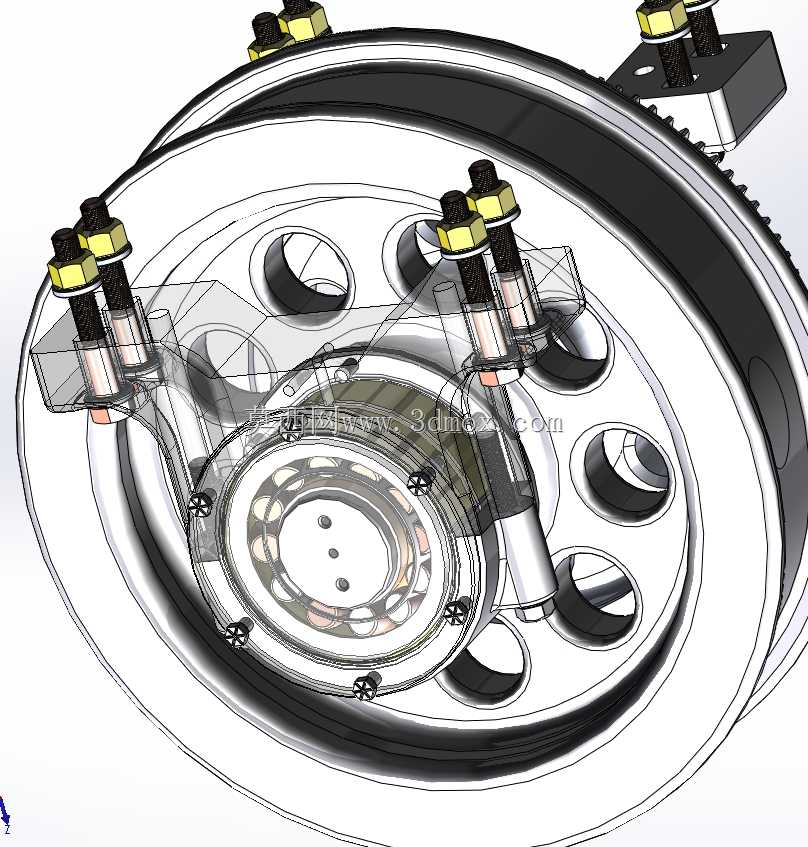

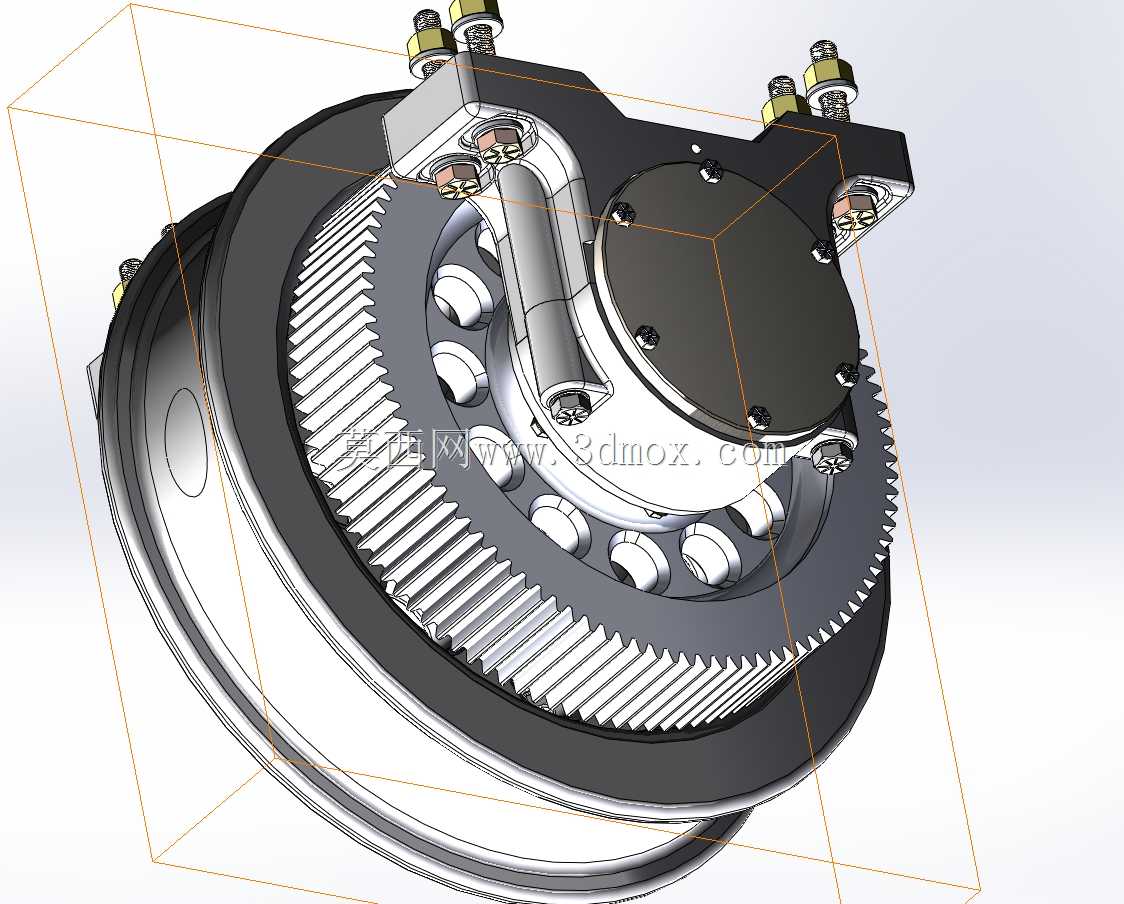

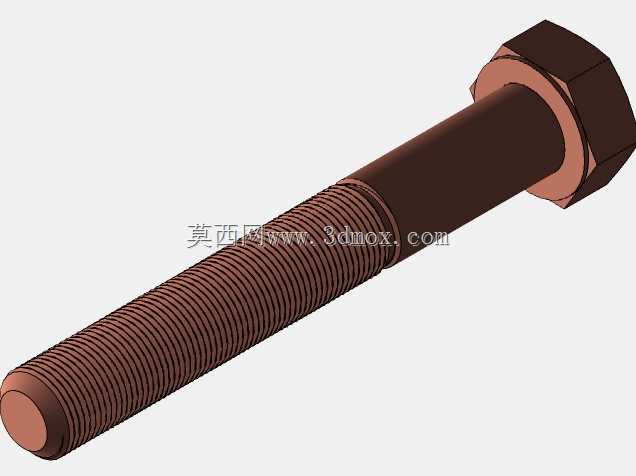

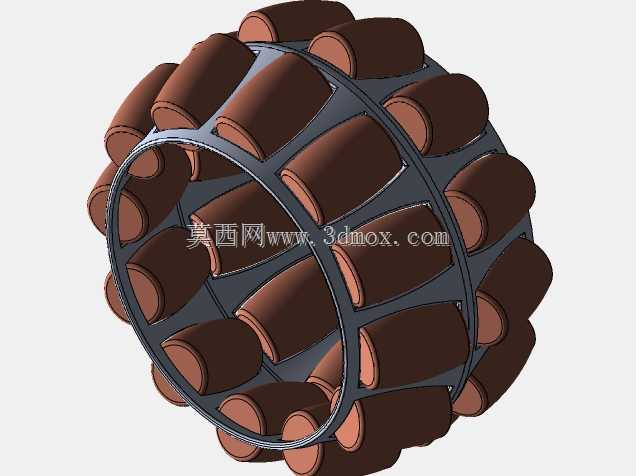

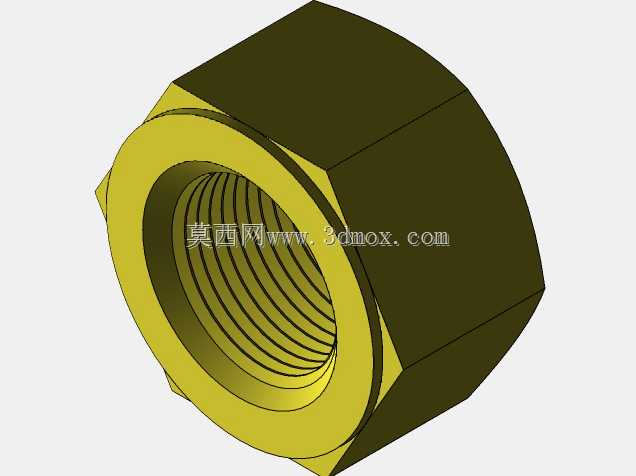

该驱动桥是起重设备行走系统的核心承载传动部件,主要应用于桥式起重机、门式起重机、港口轨道式起重设备的大车行走机构端梁部位,承担整台起重设备的自重载荷与起吊重物的垂直载荷传递,同时将驱动端输出的扭矩转化为行走轮的转动动力,实现起重设备沿轨道方向的平稳往复移动,是保障起重设备作业位置精准切换、长距离安全运行的关键结构单元。从实际作业场景来看,这类驱动桥需要适配厂房内、露天货场、港口码头等多类复杂工况,既要承受频繁启停带来的瞬时冲击载荷,也要满足长时间连续作业的耐磨与传动稳定性要求,同时还要兼顾安装维护的便捷性,降低现场运维的作业难度。从功能特性上看,该总成集成了行走轮体、内齿传动圈、安装支座、连接螺栓组、端盖密封组件等多个功能模块,内齿圈与行走轮采用同轴集成设计,既缩减了传动链的整体长度,也提升了扭矩传递的刚性,减少了传动过程中的功率损耗;安装支座上预留的多组螺栓连接位,可直接与起重设备的端梁结构进行刚性连接,无需额外设计转接构件,大幅降低了现场安装的适配难度;端盖部位的密封结构可有效阻挡作业环境中的粉尘、水汽进入传动啮合区域,延长内部传动构件的使用寿命,减少日常维护的频次。在设计思路层面,该结构优先保障载荷传递的可靠性,行走轮的轮缘采用适配标准钢轨的廓形设计,可保证轮体与轨道的接触面积均匀,避免局部应力集中导致的轮体过早磨损;齿圈的齿形参数经过匹配优化,啮合重合度满足重载传动的要求,可承受起重设备满载行走时的最大输出扭矩,同时降低啮合过程中的振动与噪音;各连接螺栓的排布位置经过受力校核,可均匀传递支座与轮组之间的载荷,避免单个螺栓受力过载出现断裂失效的风险。从安装边界来看,该驱动桥的整体轮廓尺寸适配常规吨位起重机端梁的安装空间,轮体直径、支座安装孔的孔距与孔径均匹配主流起重设备的安装标准,安装时仅需将支座与端梁贴合后穿入紧固螺栓,调整好轮体与轨道的同轴度即可完成装配,无需对端梁结构进行二次加工改造;轮体与两侧支座的间隙预留了足够的热膨胀余量,可适应露天作业环境下的温度变化,避免热胀冷缩导致轮体卡滞;整体结构的重心与行走轮的支撑中心重合,可减少运行过程中的偏载力矩,提升起重设备行走过程的平稳性,避免出现啃轨、运行晃动等常见故障。
