带安全制动结构的小型起重牵引绞车设计

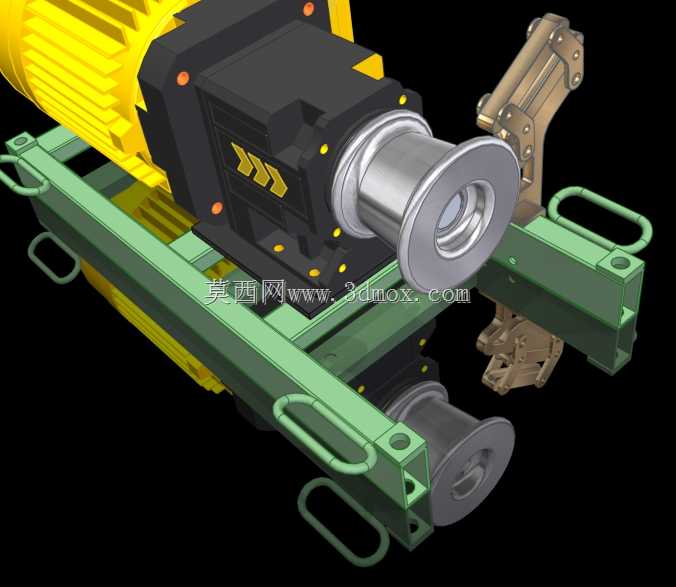

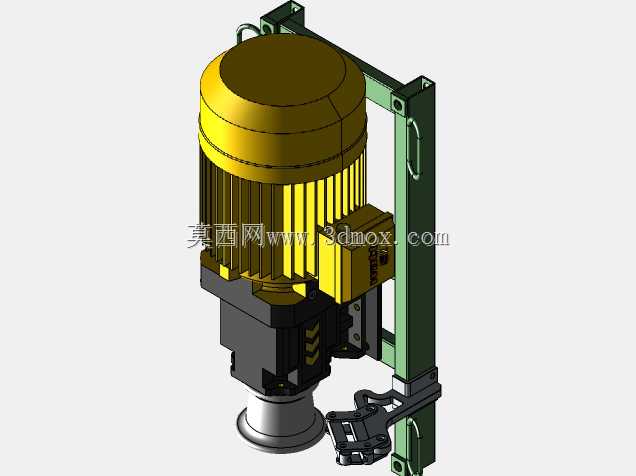

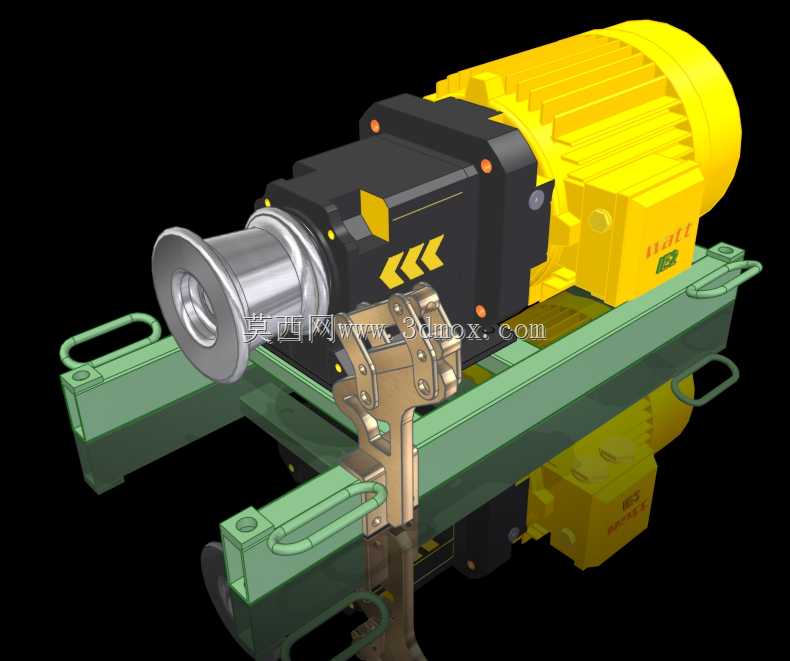

这款带安全制动器的轻载绞车，主要面向小吨位物料牵引、小型设备吊装移位、狭小空间内的轻载起重作业场景，常见于车间设备检修、小型仓储物料转运、户外轻型施工作业、舞台道具吊装等对起重载荷要求不高，但对制动安全有明确要求的作业环境，额定牵引载荷为0.47KN，适配绝大多数轻量级的牵引、起重作业需求，避免大吨位绞车在轻载场景下的资源浪费与操作冗余。设备核心功能是通过动力输出带动卷筒缠绕钢丝绳，实现重物的水平牵引或垂直起升，集成的安全制动器可在动力中断、载荷超限、停机状态下自动锁止卷筒，杜绝溜钩、滑车等安全隐患，相比无制动结构的简易绞车，作业安全冗余大幅提升，可有效避免重物坠落、滑移引发的作业事故。从设计思路来看，整体采用模块化集成布局，动力单元、减速单元、制动单元、卷筒单元全部集成在一体式安装机架上，机架采用型钢焊接框架结构，两侧设置对称的吊装搬运把手，既可以通过底部安装孔实现工位固定安装，也可以通过把手快速转移作业位置，适配临时作业与固定工位两种使用模式。动力输出端搭配齿轮减速结构，将动力源的高转速低扭矩输出转换为卷筒端的低转速大扭矩输出，匹配轻载牵引的扭矩需求，减速单元与卷筒采用同轴直连布局，减少传动环节的功率损耗，提升传动效率。安全制动器布置在卷筒侧旁，采用常闭式制动结构，正常作业时动力源输出压力打开制动闸瓦，动力中断或停机时闸瓦在弹性元件作用下抱紧卷筒制动盘，实现即时锁止，制动响应速度快，锁止可靠。外形尺寸方面，整体结构紧凑，长度方向预留了动力单元接线与制动单元维护的操作空间，宽度方向不超过常规成人肩宽，可轻松进入狭小作业空间，安装边界上，机架底部预留的四个安装孔采用通用孔距设计，可直接固定在钢制支架、混凝土基础或移动式作业台面上，无需额外定制安装转接件，卷筒的容绳量适配轻载作业常用的钢丝绳长度，钢丝绳出绳方向可根据作业需求调整导向位置，适配不同角度的牵引、起升作业需求。机架上的环形把手既可以作为搬运着力点，也可以作为临时的钢丝绳导向挂点，拓展设备的使用场景，整体结构没有冗余的外凸部件，避免作业过程中勾挂杂物或磕碰操作人员，细节设计充分考虑现场作业的实际使用需求。
