斯柯达乘用车离合器总成三维结构设计

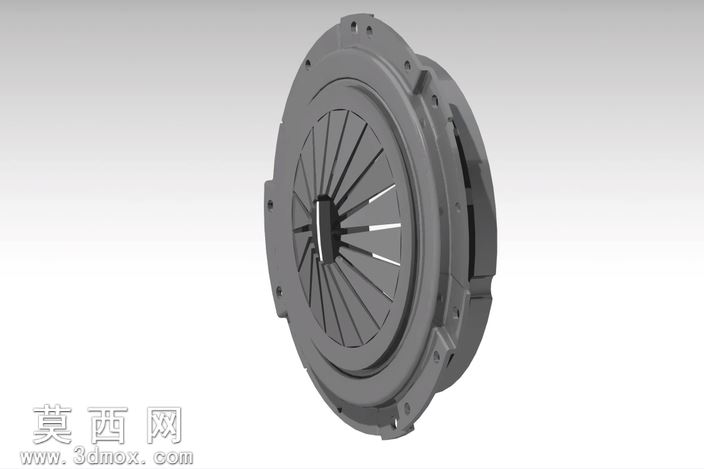

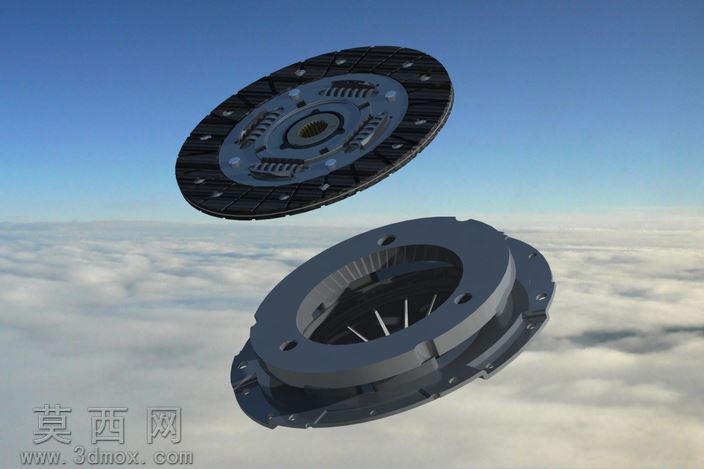

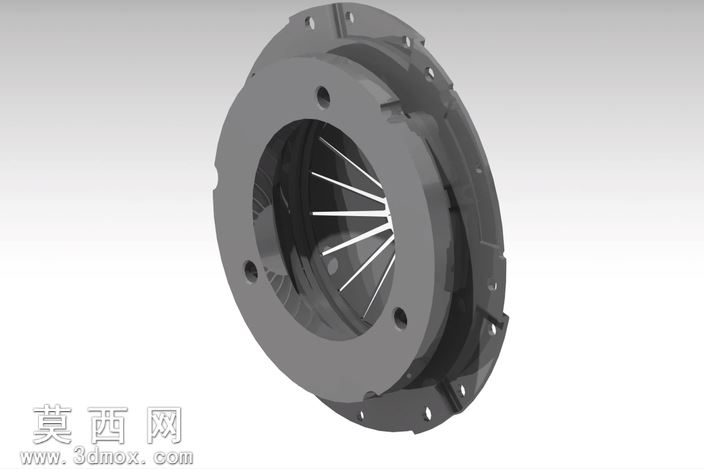

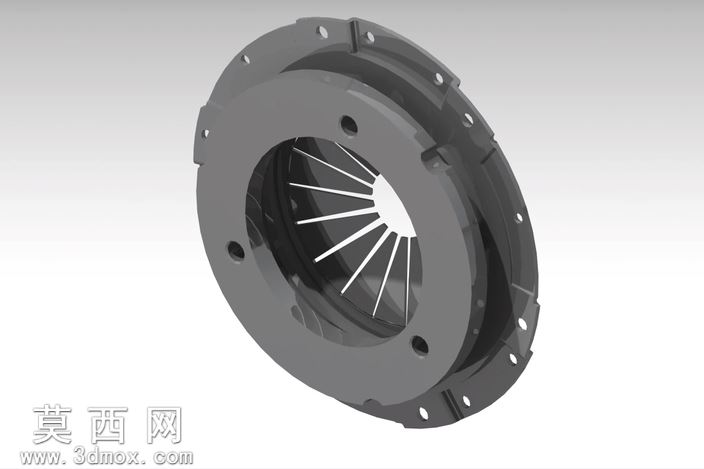

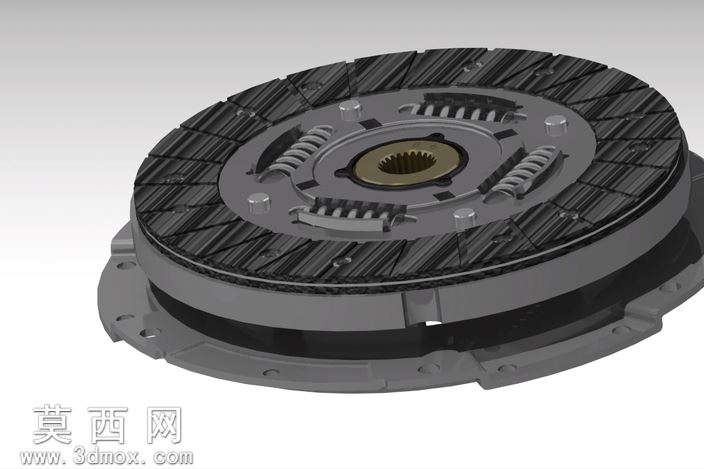

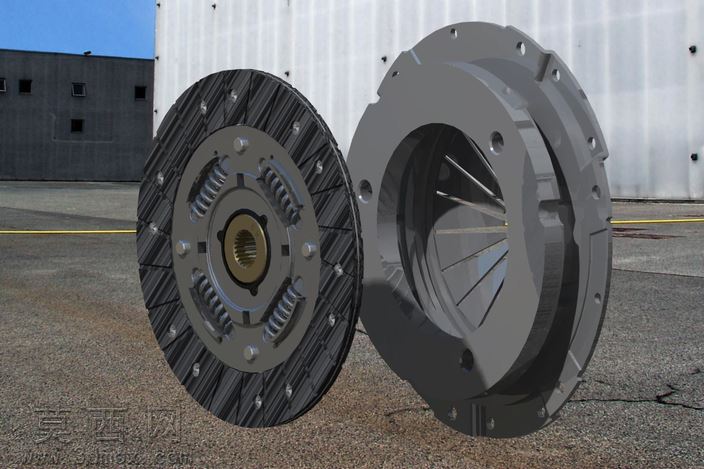

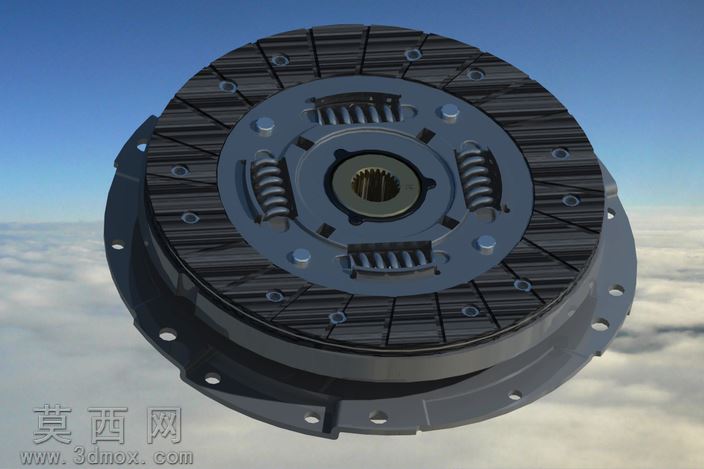

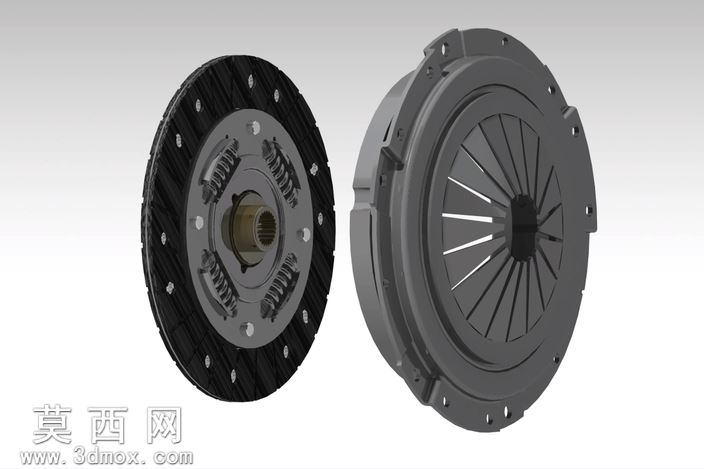

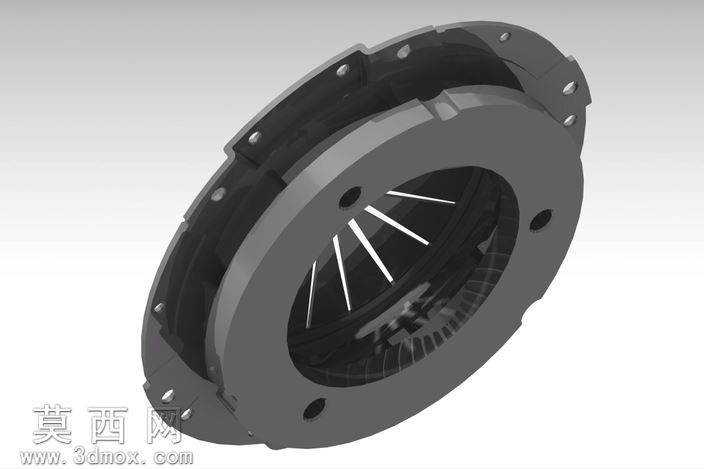

本作品为斯柯达乘用车配套的膜片弹簧离合器总成三维建模成果，建模过程严格参考实车离合器的装配尺寸与功能逻辑完成，完整还原离合器从动盘与压盘总成两大核心部件的全部细节结构。建模阶段以参数化特征建模为核心思路，首先完成各部件基准轴、基准面的搭建，确保压盘、膜片弹簧、从动盘本体、摩擦衬片、扭转减振弹簧、花键毂等所有零件保持严格的同轴度匹配，满足实际装配的公差要求。针对压盘总成部分，精准还原了铸铁压盘的环形厚重结构、膜片弹簧的径向开槽指状结构、冲压外壳的安装定位孔与支撑铆钉结构，膜片弹簧的锥面角度、分离指间隙均参考实车参数设置，可直观呈现离合器分离与结合时膜片弹簧的形变逻辑。针对从动盘部分，分别完成了两侧摩擦衬片的波浪形弹簧钢片基底、摩擦层的粗糙纹理结构、周向布置的多级扭转减振弹簧、阻尼摩擦片、中间花键毂的渐开线花键齿结构建模，所有减振弹簧的安装槽位、限位结构均按照实际从动盘的扭转减振功能逻辑设计，可清晰展示离合器缓冲传动冲击、衰减扭转振动的结构原理。材质与渲染阶段，为不同部件匹配对应真实材质：压盘与外壳赋予铸铁哑光金属材质，还原铸铁件表面的细微颗粒质感与深灰金属色泽；膜片弹簧赋予弹簧钢材质，呈现热处理后的金属光泽与边缘倒角细节；摩擦衬片赋予复合摩擦材质，还原无石棉摩擦材料的深黑粗糙哑光质感，表面的排屑沟槽也做了细节刻画；扭转减振弹簧与花键毂赋予调质钢材质，呈现机加工后的金属亮面质感；所有零件的安装孔、倒角、冲压圆角等工艺细节均做了还原，避免建模出现尖锐直角等不符合实际加工工艺的问题。整体装配模型严格按照实车装配关系完成配合约束，压盘总成与从动盘的贴合面、分离间隙均符合实车离合器的工作状态，可直观展示离合器切断与传递发动机动力的核心结构逻辑，模型结构完整无缺失零件，各部件的比例协调，既可以作为汽车传动系统教学的演示模型，也可用于离合器结构改进设计的参考基础模型，清晰展现了推式膜片弹簧离合器的典型结构与设计要点，还原了民用乘用车离合器紧凑、可靠的结构设计特点。
