缝发动机配套RX107齿轮减速机结构设计

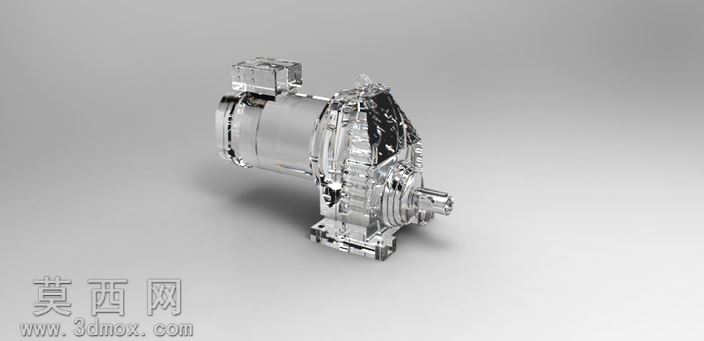

本作品为缝发动机配套的RX107DRE160MC4齿轮减速机三维建模成果，建模过程严格遵循平行轴斜齿轮减速机的通用设计规范，先从核心传动副的参数推导入手，确定各级齿轮的模数、齿数、螺旋角、变位系数等关键参数，保证传动比精准匹配缝发动机的动力输出特性，适配设备额定工况下的转速转换与扭矩放大需求。建模阶段采用自底向上的装配设计思路，先逐一完成输入轴、中间轴、输出轴的单体建模，对轴上的键槽、轴肩、轴承安装位等细节特征做精准还原，保证各轴段的同轴度、配合公差符合机械设计标准；随后完成各级斜齿轮的齿廓建模，通过参数化齿形生成方式还原渐开线齿面，对齿端倒角、轮齿减重结构等细节做精细化处理，保证齿轮啮合时的接触精度模拟符合实际传动状态。箱体部分采用剖分式结构建模，分别完成上箱体、下箱体的腔体、轴承孔、安装法兰、观察窗、油位计安装位、吊耳等特征的构建，对箱体的加强筋结构、连接螺栓孔位做精准排布，保证箱体的刚性与装配兼容性。装配过程中严格按照实际装配顺序添加配合约束，对齿轮啮合副添加齿轮配合约束，对轴承添加转动配合，对密封件、端盖、紧固件等附属零件做完整装配，还原减速机的完整装配层级。渲染阶段采用金属材质为主的材质体系，对壳体部分赋予铸铝哑光金属材质，对传动轴、齿轮部分赋予合金钢抛光金属材质，对密封件、接线盒部分赋予工程塑料与橡胶材质，通过环境光与定向光的组合打光，突出减速机的金属质感与结构轮廓，清晰展现各部件的装配关系与外形特征。设计过程中充分考虑减速机的安装适配性，输出轴的连接法兰、输入轴与电机的对接结构均做标准化处理，可直接适配对应规格的缝发动机安装需求，整体模型结构完整，细节还原度高，可用于传动方案演示、装配教学、结构校核等多个场景。
