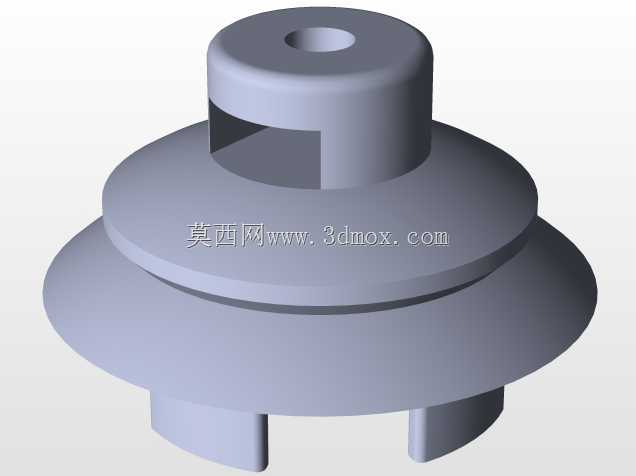

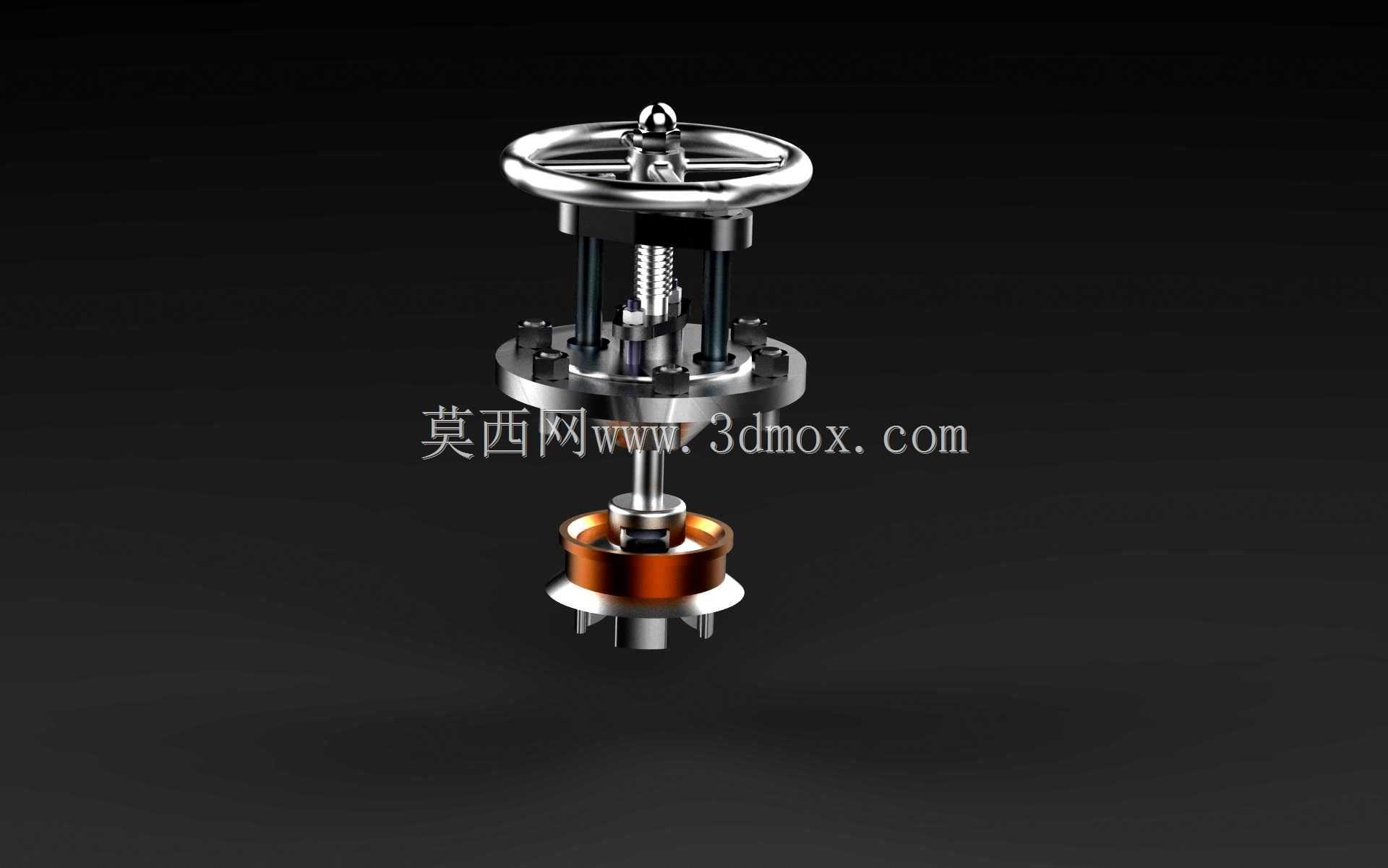

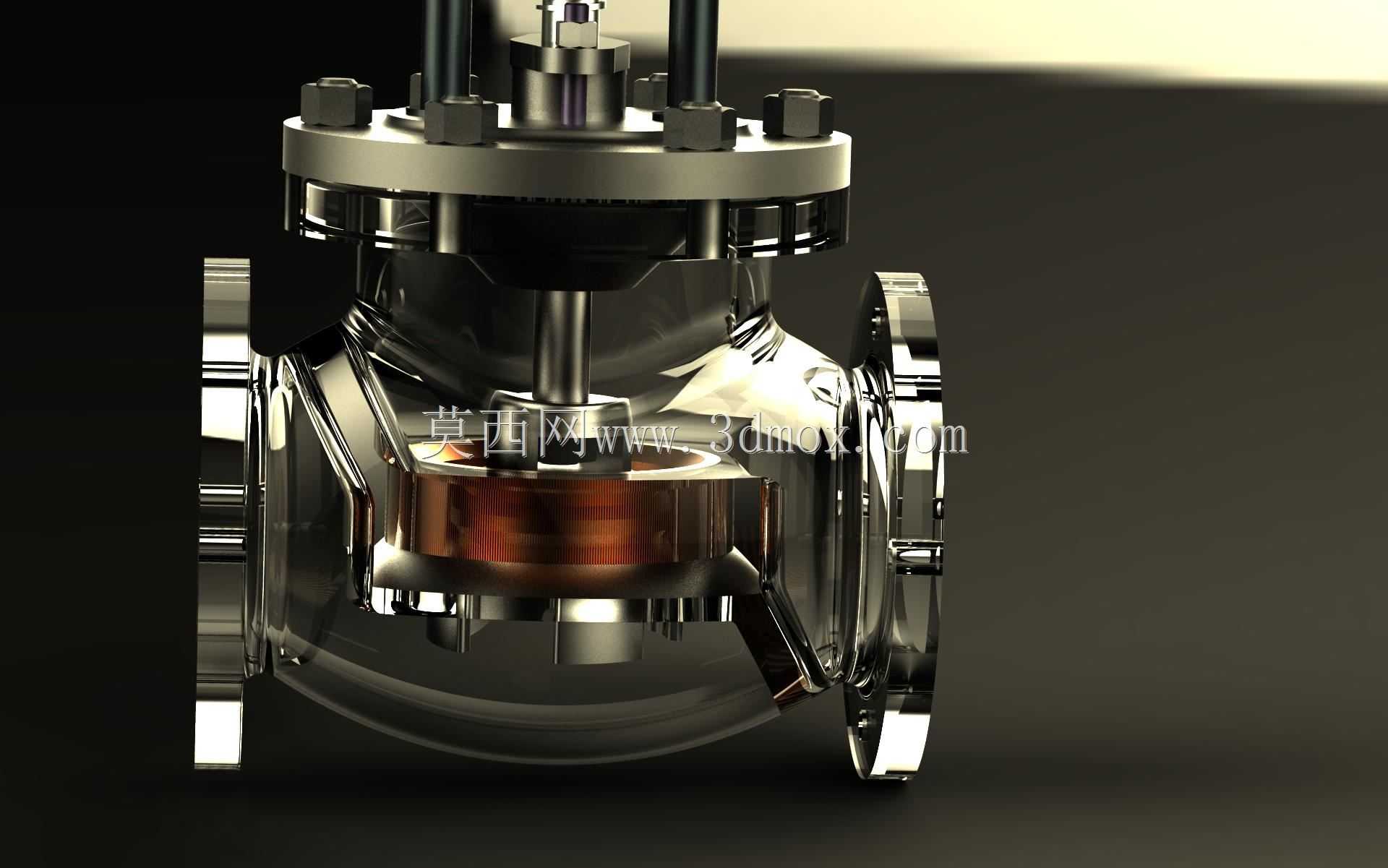

法兰连接手动截止阀结构展示

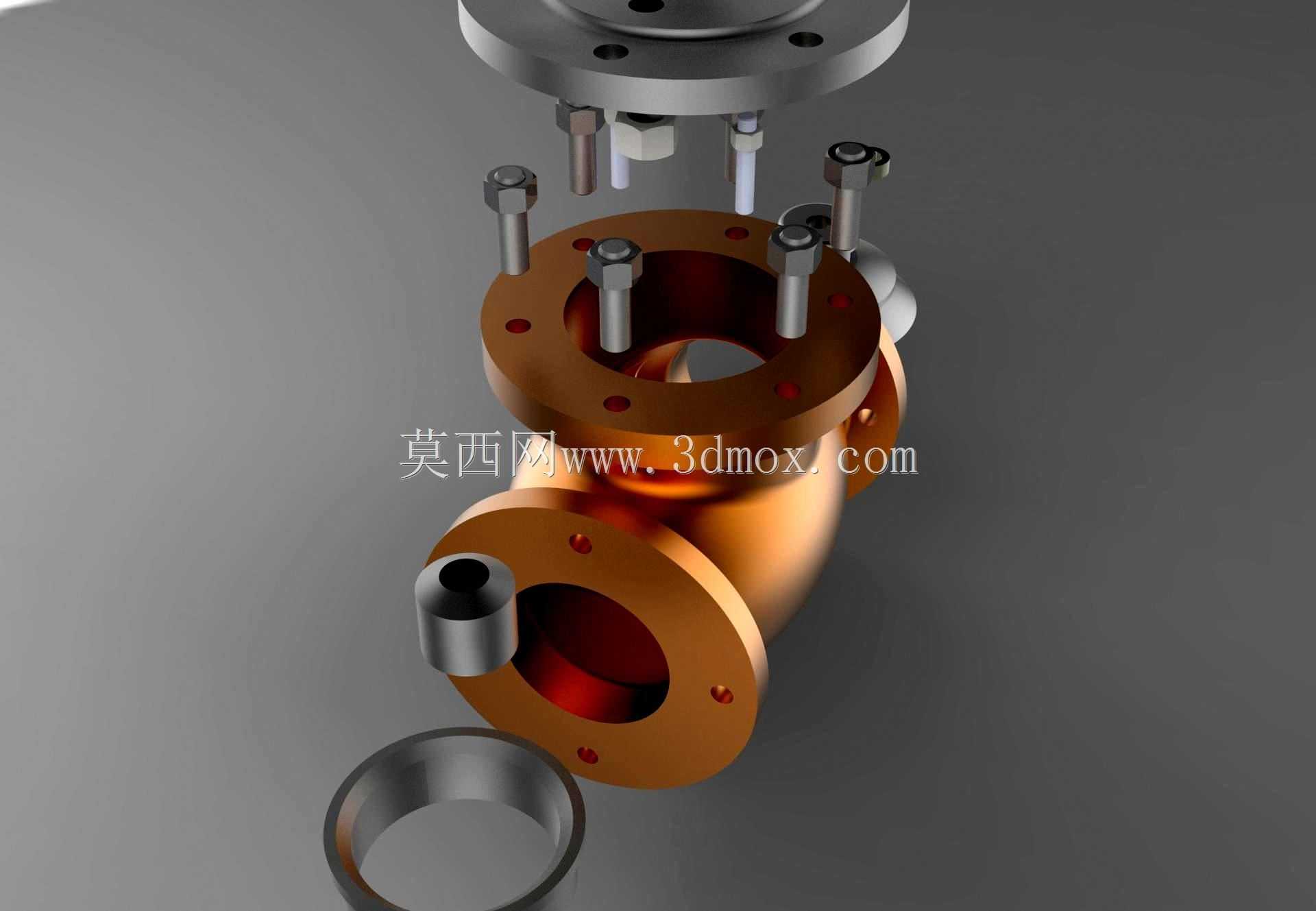

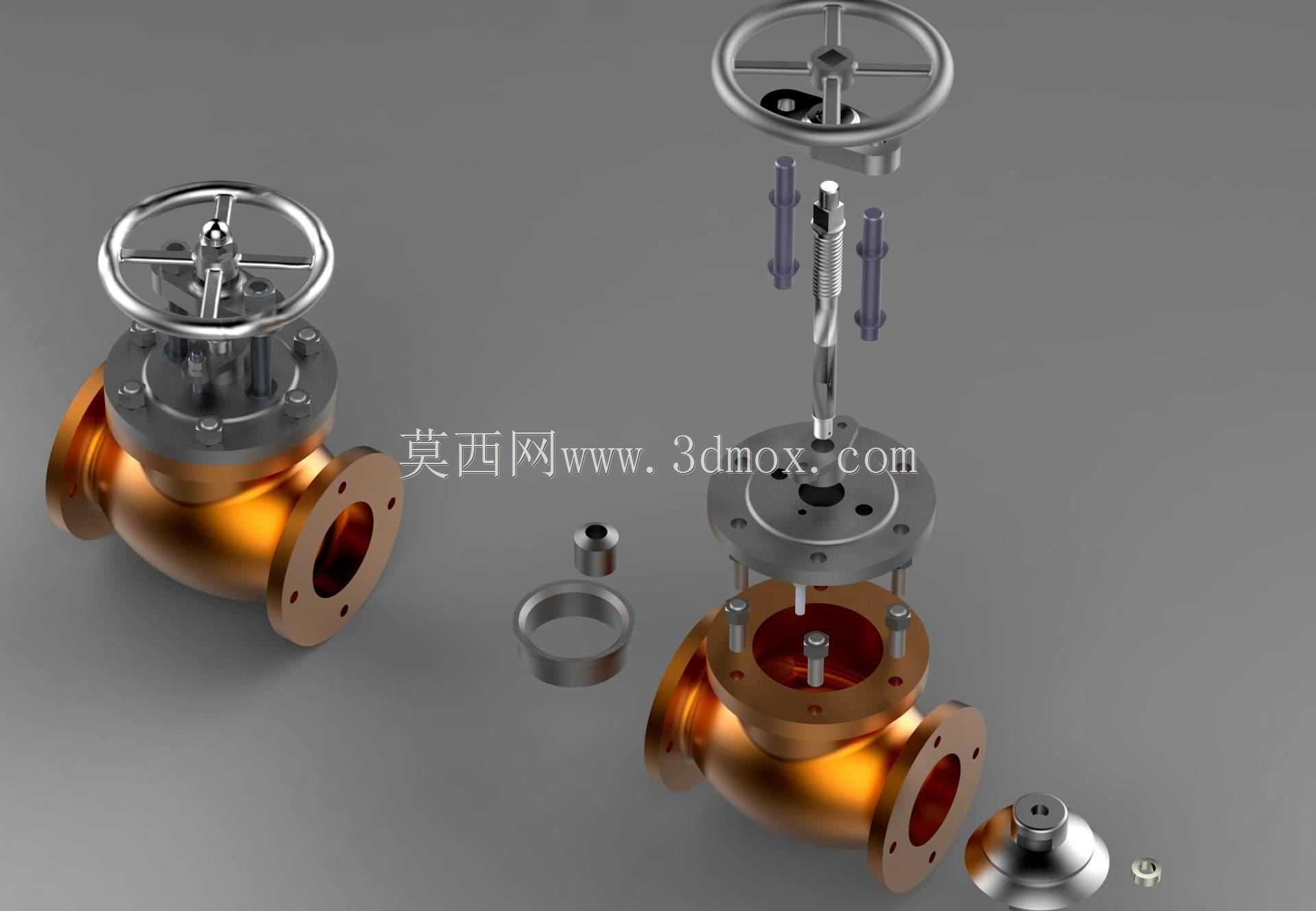

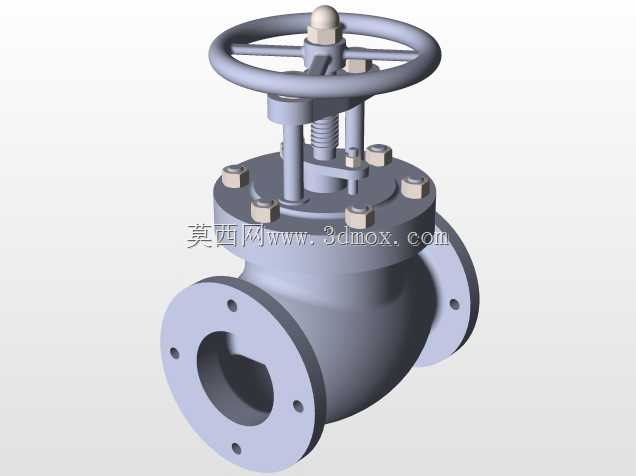

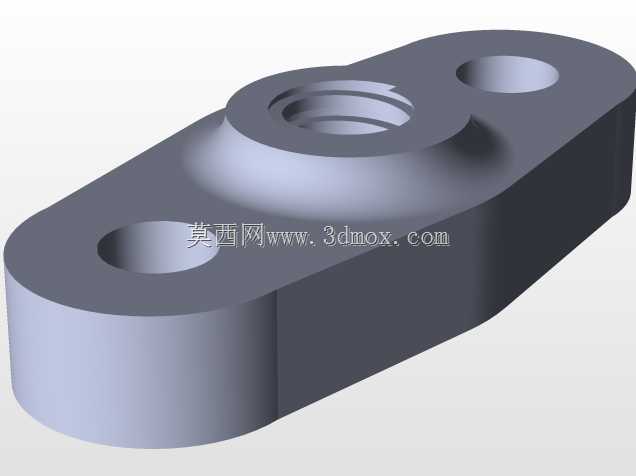

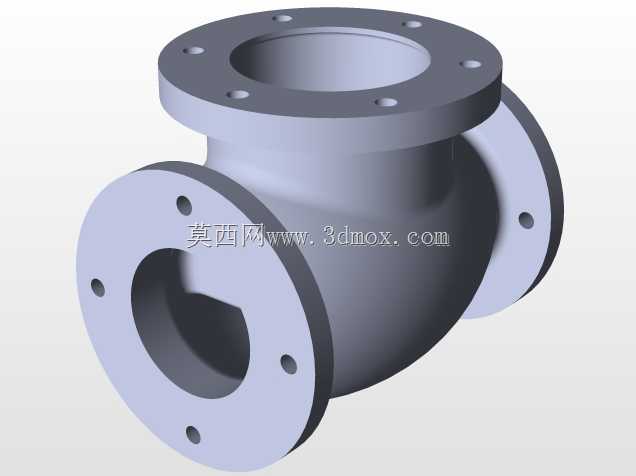

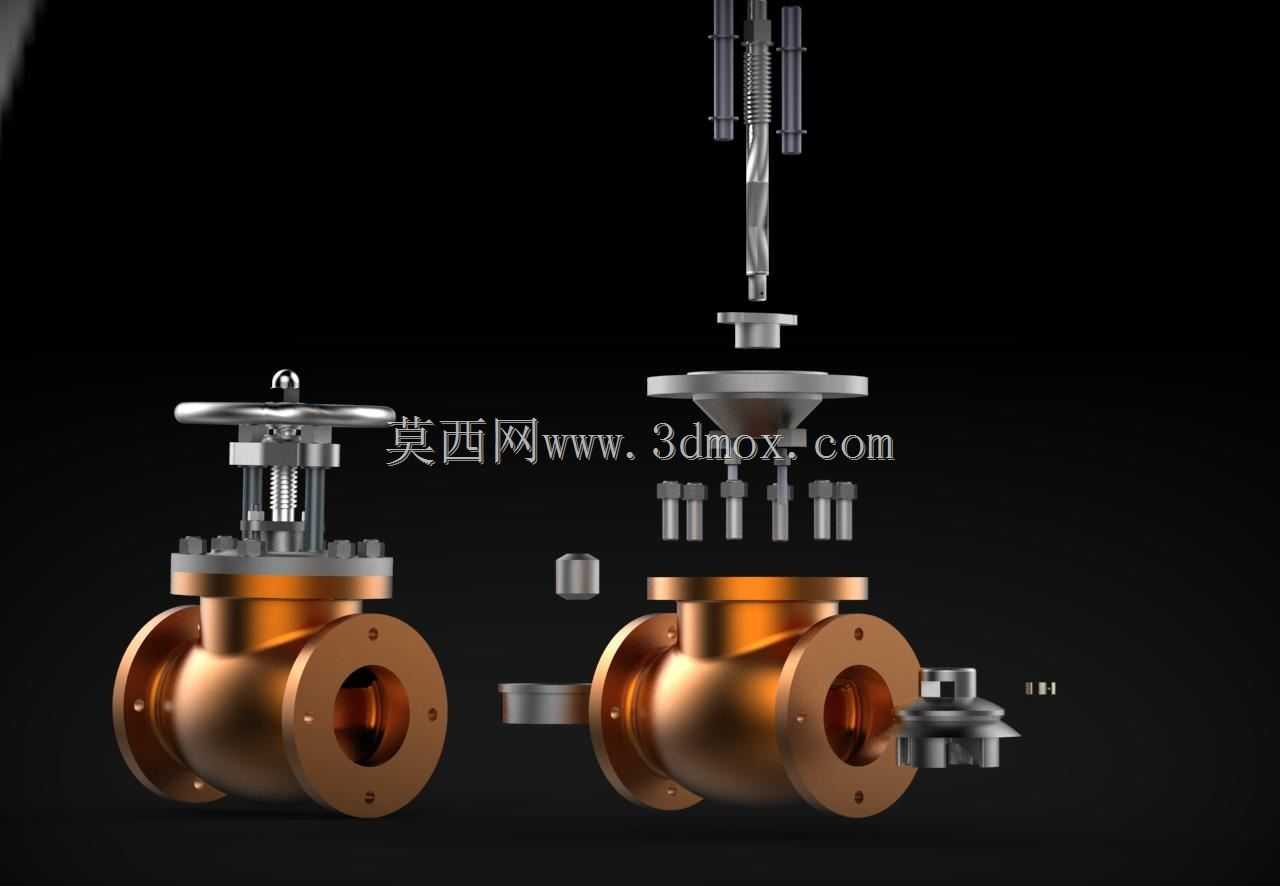

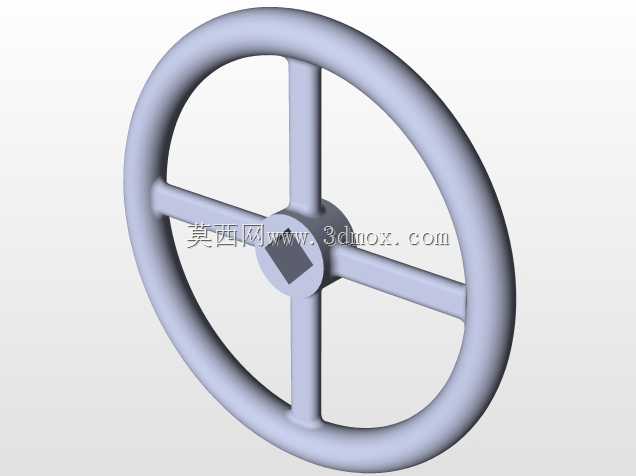

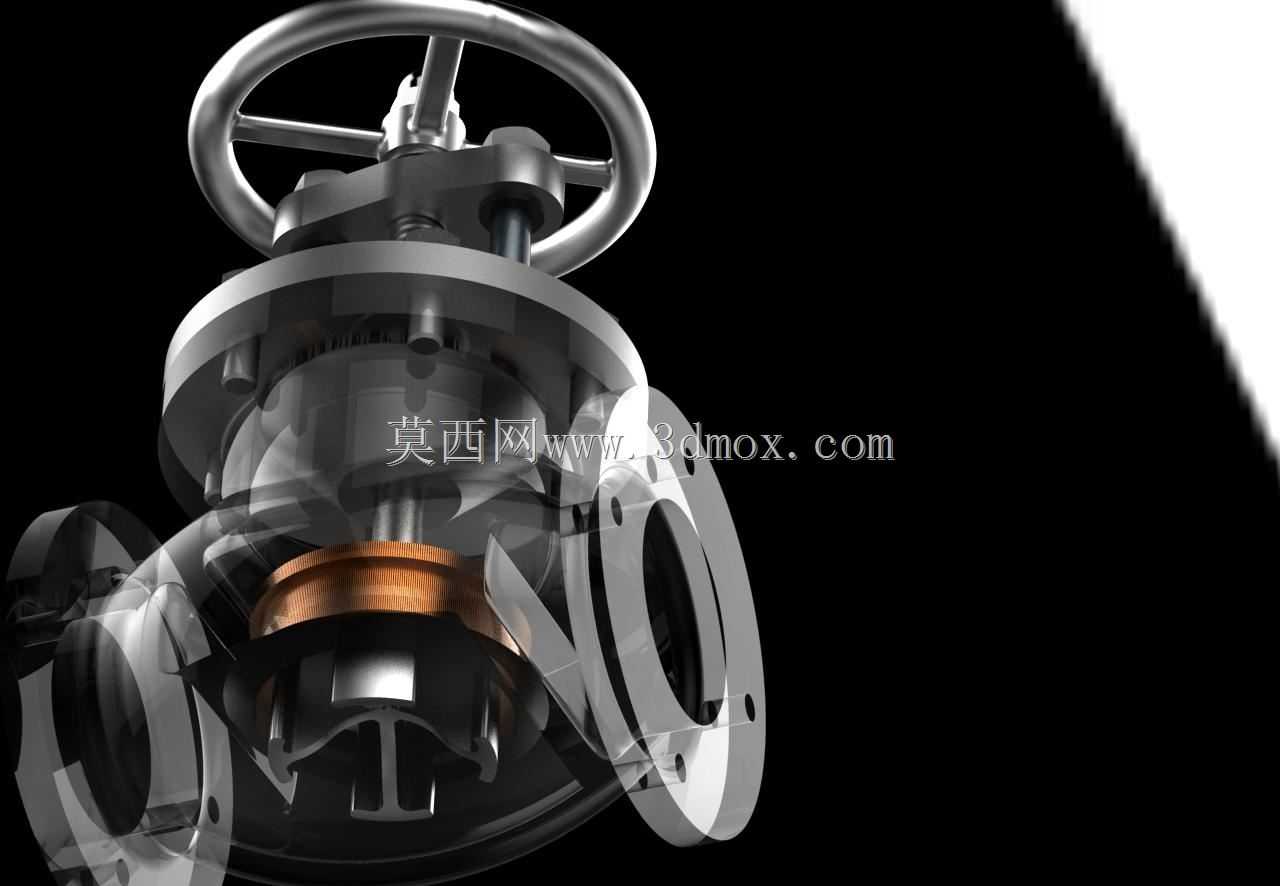

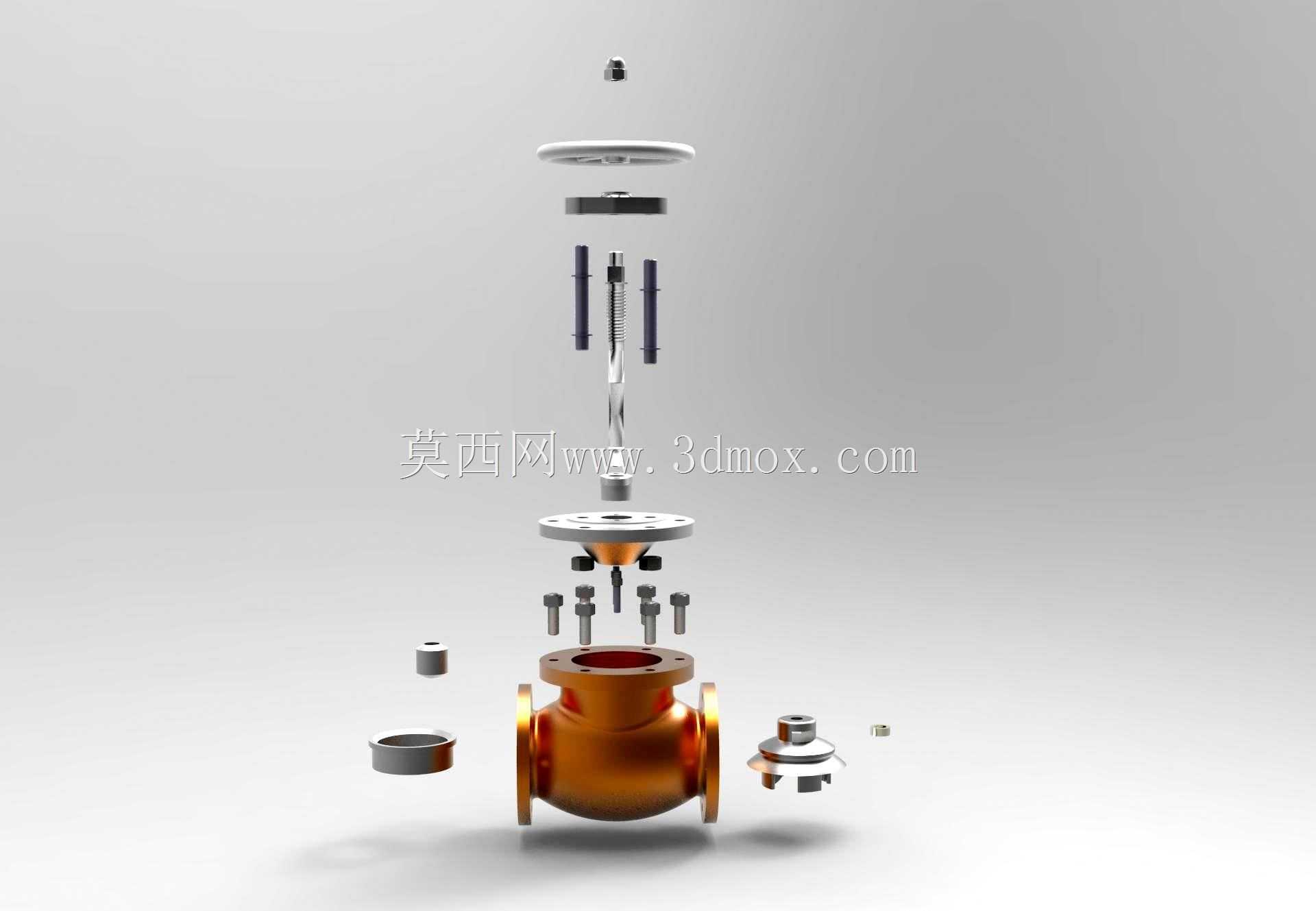

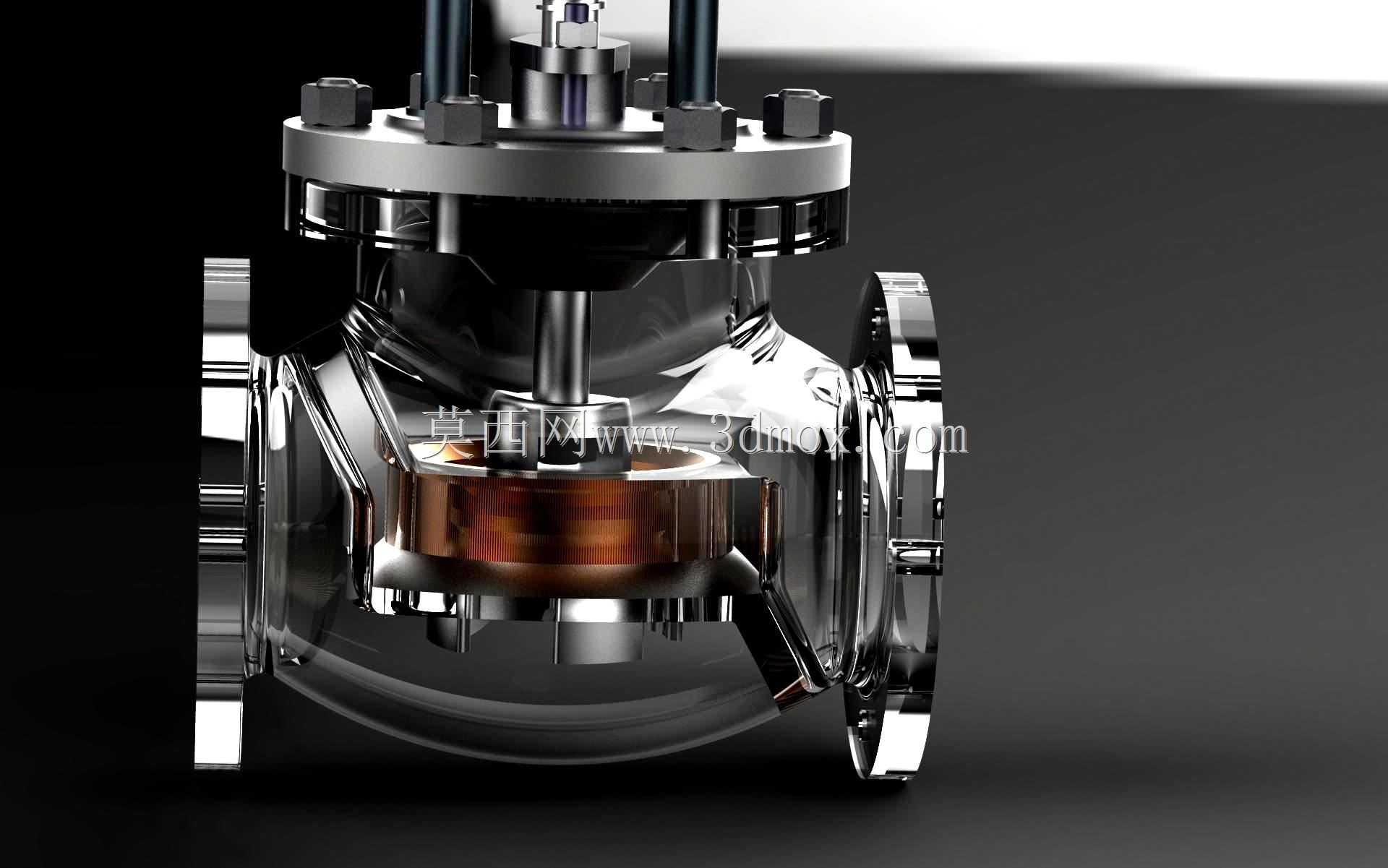

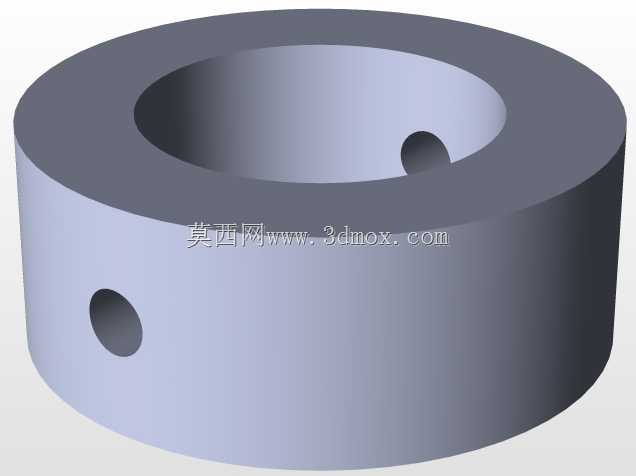

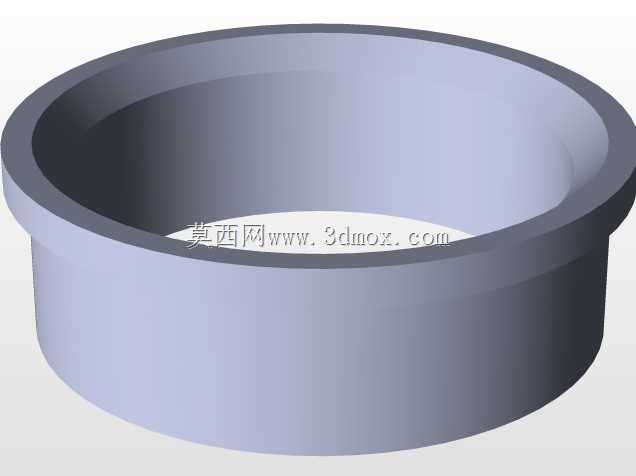

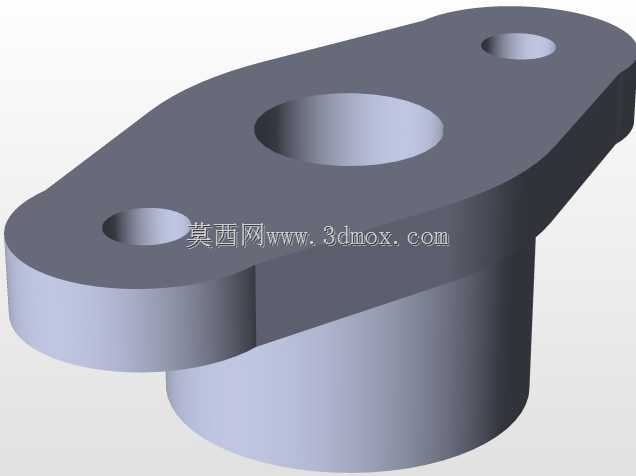

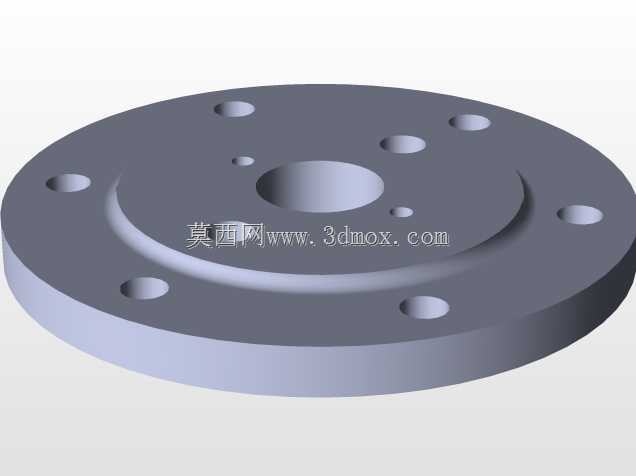

这款手动法兰截止阀是流体输送管网中的核心控制部件，广泛应用于市政给排水、热力输送、石油化工、电力电站、冶金生产等多个工业领域的管路系统中，主要承担管路介质的通断截断功能，也可辅助实现一定范围内的流量调节作用，适配清水、蒸汽、油品、弱腐蚀性流体等多种常见工业输送介质，是工业管路系统中应用范围极广的通用阀类产品。从功能特性来看，该款截止阀采用手轮驱动的升降式阀杆结构，依靠阀瓣沿阀座中心线的垂直升降实现密封面的贴合与分离，相比同通径的闸阀，它的密封面磨损量更小，启闭过程中密封面间无相对滑动，密封性能更稳定，使用寿命更长，同时启闭行程更短，阀瓣与阀座的密封面采用锥面配合设计，关闭时所需的操作力矩更小，即便在中高压管路工况下也能实现可靠截断，有效避免介质内漏问题。从设计思路层面，这款模型完整还原了截止阀的全部装配结构，包含手轮、阀杆、阀盖、阀体、阀瓣、密封填料、连接螺栓、法兰垫片等全部组成部件，整体结构采用直通式流道设计，介质从阀体一端法兰进入，经过阀座节流区域后从另一端法兰流出，流道走向符合流体运动规律，能够在保证截断性能的同时尽可能降低流阻损失；阀体采用铸造成型的流线型外部轮廓，铜质外观的阀体部分壁厚均匀，既能够承受管路内部的介质压力，也能避免应力集中带来的结构损坏风险，阀盖与阀体之间采用法兰螺栓连接结构，中间加装密封垫片实现静密封，阀杆穿出阀盖的位置设置填料函结构，通过填料压盖压紧密封填料，实现阀杆活动部位的动密封，有效防止介质从阀杆处泄漏。在外形尺寸与安装边界上，该款截止阀两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径、法兰密封面尺寸均匹配对应压力等级的管路法兰标准，安装时只需与管路法兰对齐后穿入连接螺栓、加装密封垫片拧紧即可完成固定，手轮位于阀体顶部中心位置，操作时需要预留足够的旋转空间，方便操作人员转动手轮实现阀门启闭，整体安装高度、阀体长度均符合通用工业阀门的安装尺寸规范，能够直接适配同通径的现有管路改造与新建管路安装需求，无需额外调整管路布局。模型同时呈现了产品的装配关系与渲染效果，能够直观展现各个部件的配合位置与装配逻辑，既可以用于阀门产品的结构教学、安装指导，也能为管路系统的整体布局设计提供可视化参考，帮助设计人员提前预判安装空间、校验管路排布合理性。
