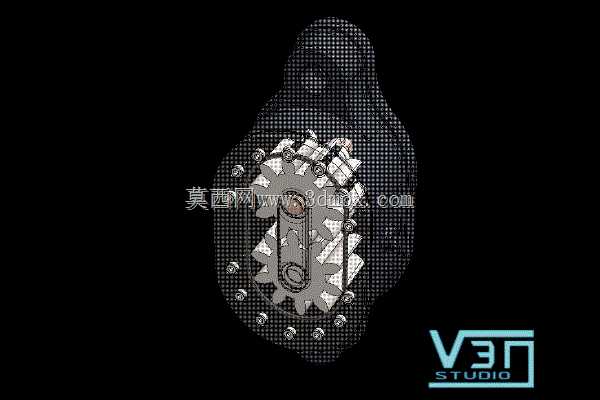

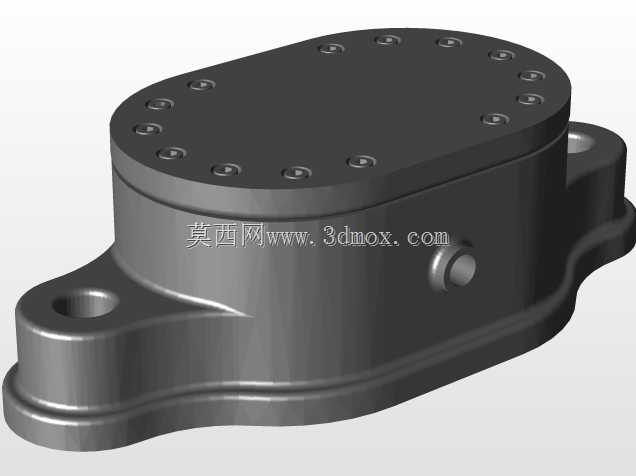

外啮合齿轮泵内部啮合结构展示

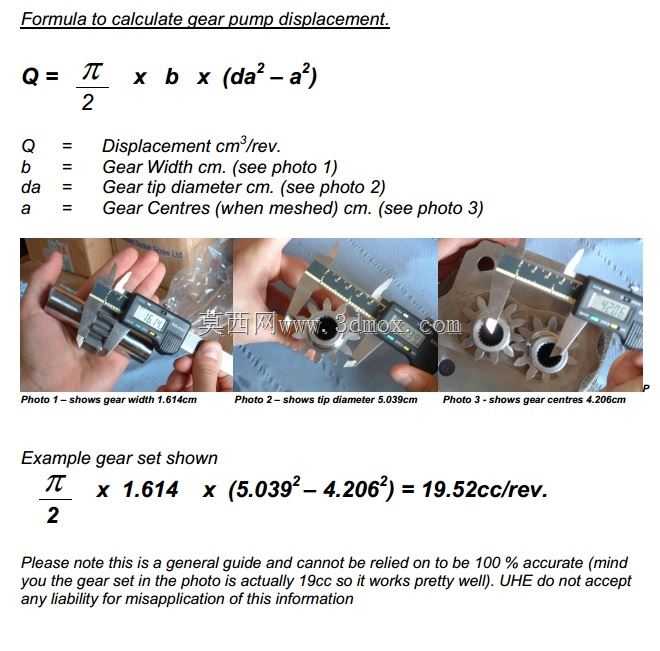

这款齿轮泵属于液压系统中常用的容积式流体输送元件，广泛应用于工程机械液压回路、机床润滑系统、轻工机械输油回路以及小型液压动力单元中，主要承担低压工况下的液压油输送、系统压力建立、运动部件润滑供油等功能，依靠一对相互啮合的齿轮与泵体内腔形成的密闭容积变化完成吸排油动作，结构紧凑、自吸能力强，对油液清洁度的敏感度相对柱塞泵更低，适合中低压力的连续运转工况。从结构设计来看，该模型还原了外啮合齿轮泵的核心组成：主动齿轮与从动齿轮采用渐开线齿形设计，齿顶与泵体内壁保持极小的配合间隙，齿轮端面与侧盖板之间设置轴向间隙补偿结构，减少高压油的内泄漏；泵体采用异形轮廓的壳体设计，既包裹住齿轮啮合副形成密闭的工作容腔，也预留了螺栓安装孔位，可通过周向布置的紧固螺栓将泵盖与泵体牢牢锁紧，保证高压工况下的腔体密封性。进出油口分别设置在齿轮脱开啮合与进入啮合的对应腔体位置，当主动轴带动齿轮转动时，脱开啮合侧的腔体容积增大形成负压完成吸油，进入啮合侧的容积减小将油液挤压排出，整个工作过程运转平稳，流量脉动控制在合理区间内。在安装边界方面，该齿轮泵的整体外形贴合内置安装空间的布局要求，主动轴伸出端可通过联轴器与驱动电机直连，泵体周向的安装孔位适配常规的支架安装尺寸，进出油口的通径匹配常用的液压管路接头规格，无需额外改装即可直接接入常规液压回路中。设计过程中重点优化了齿轮的啮合重合度，降低运转过程中的困油现象，同时对齿顶与泵体的间隙、齿轮端面间隙做了合理匹配，在保证加工装配可行性的前提下，尽可能提升泵的容积效率，减少运转过程中的内泄漏损失，兼顾了加工成本与工作性能的平衡，适合作为小型液压系统的动力源部件使用，也可用于教学演示中讲解容积式泵的工作原理与结构组成。
