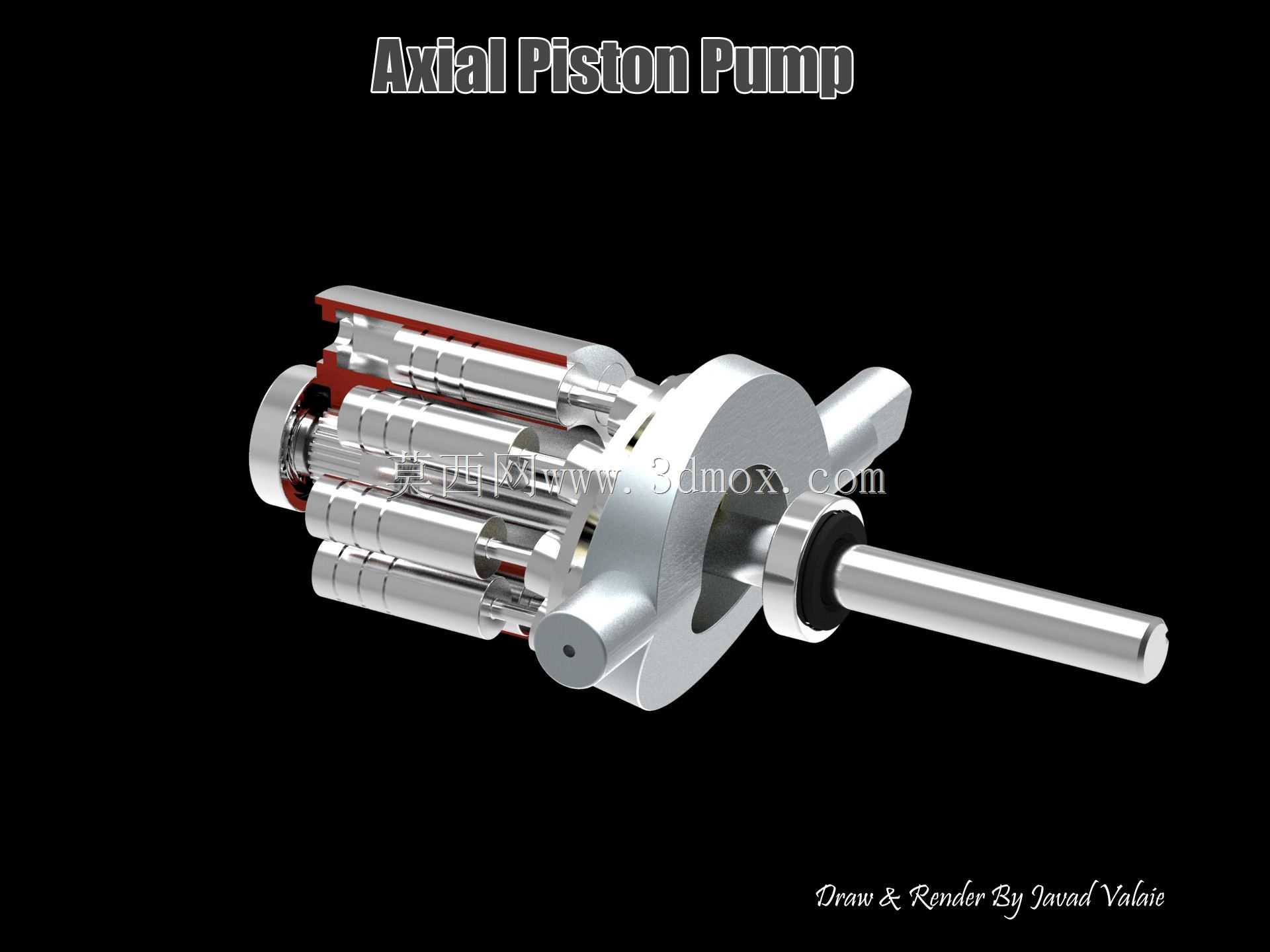

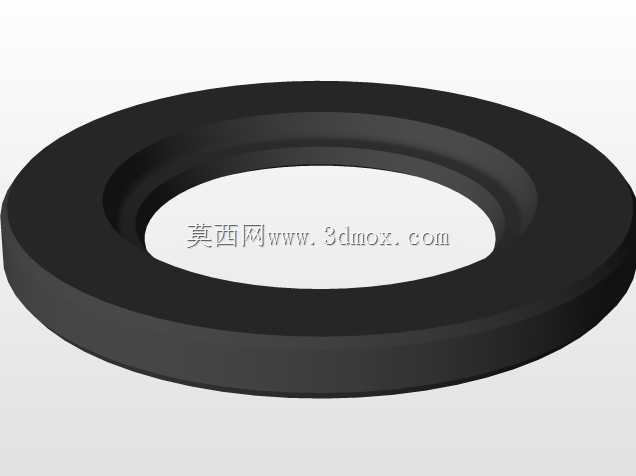

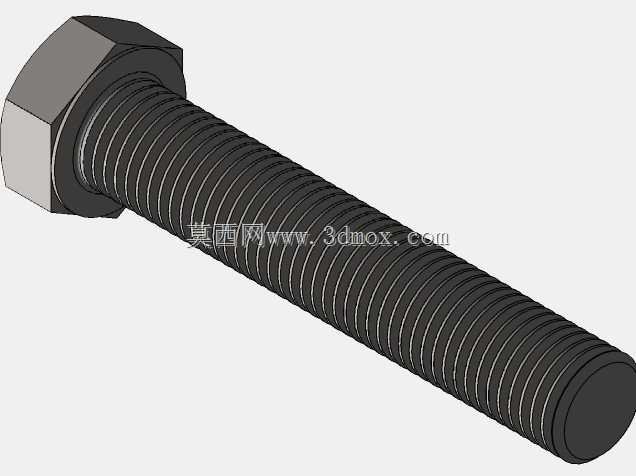

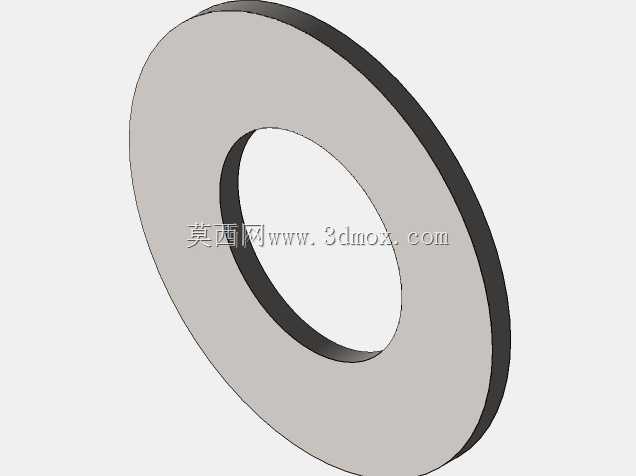

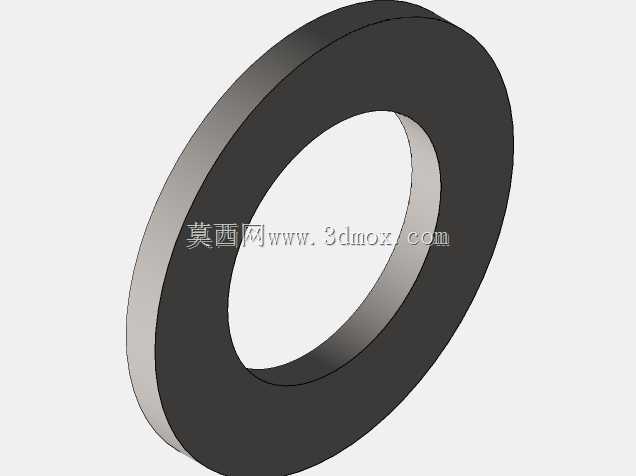

液压轴向柱塞泵内部结构剖切展示模型

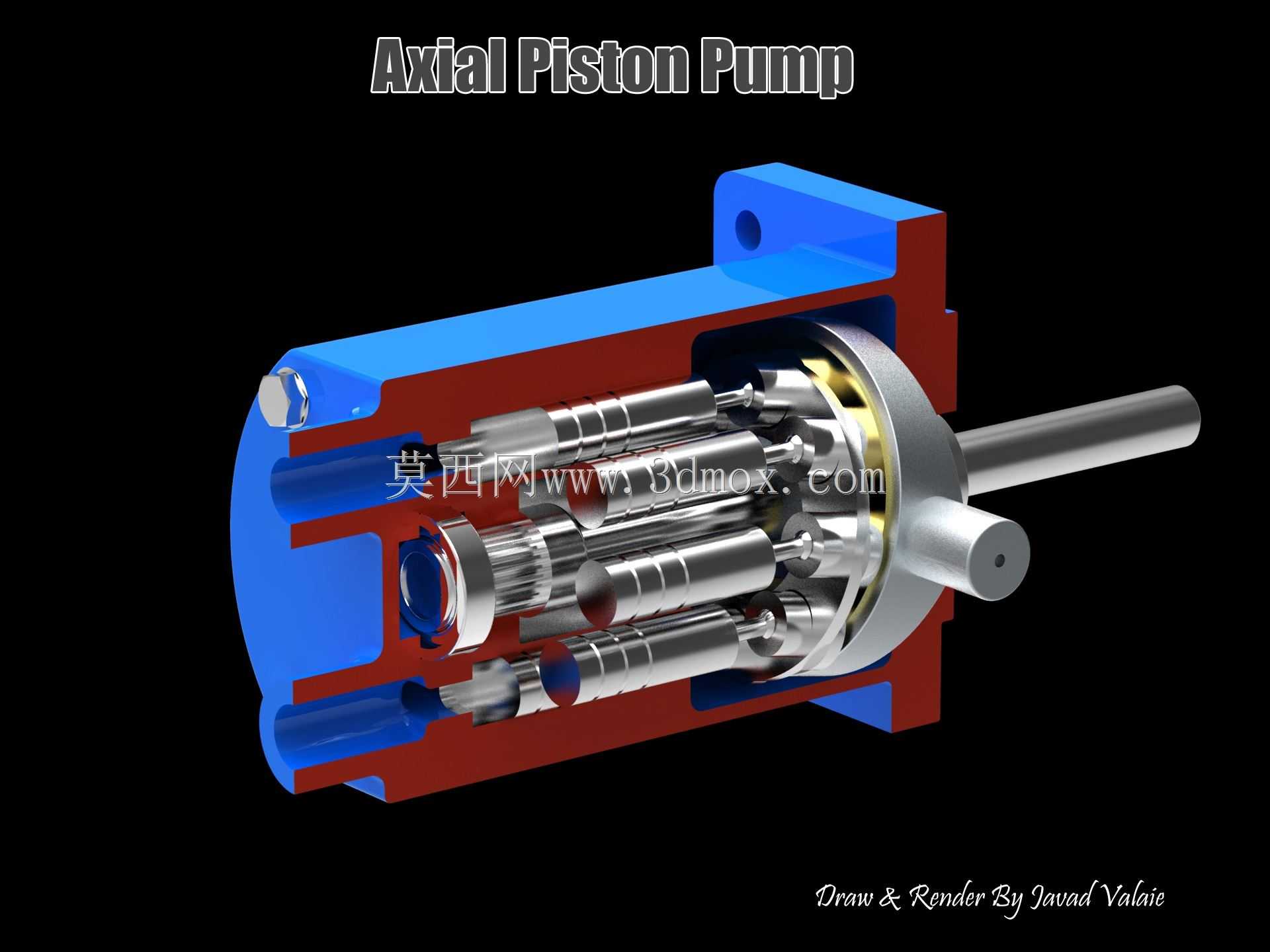

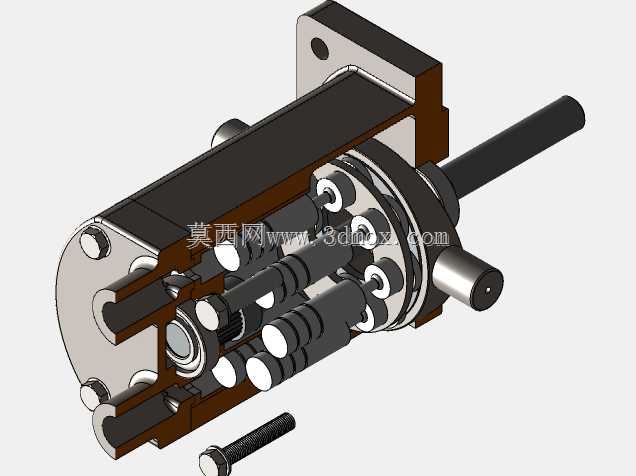

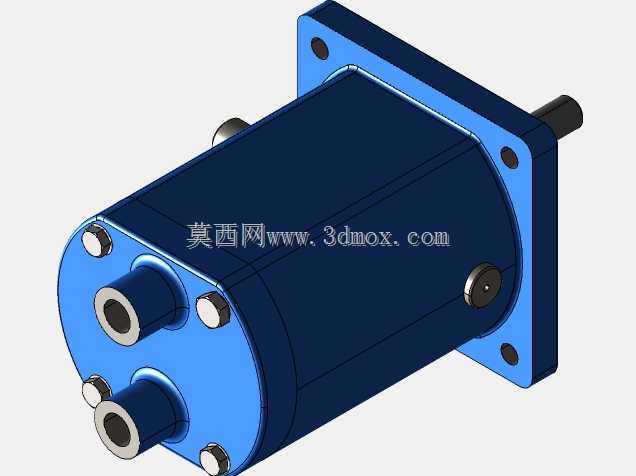

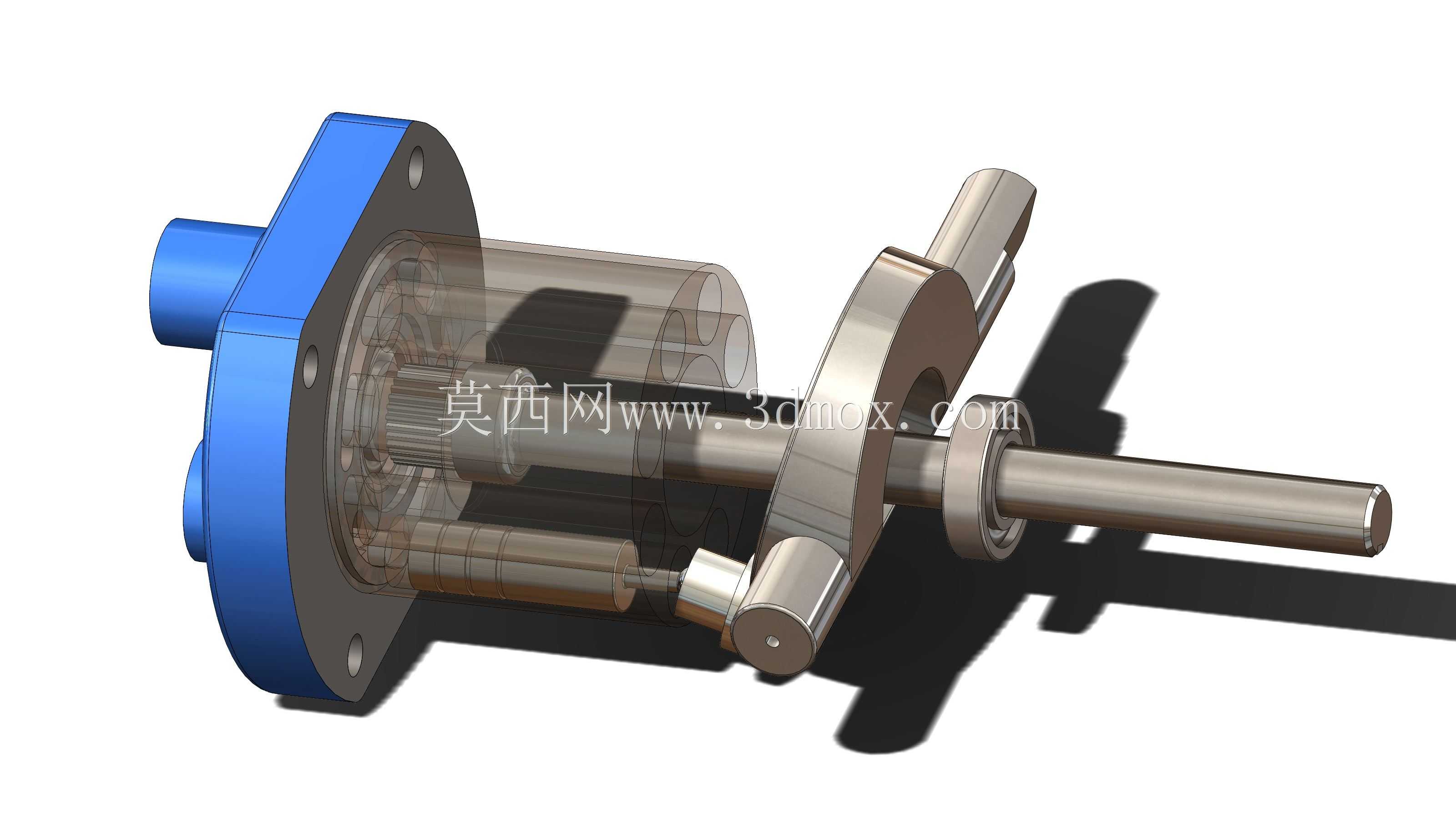

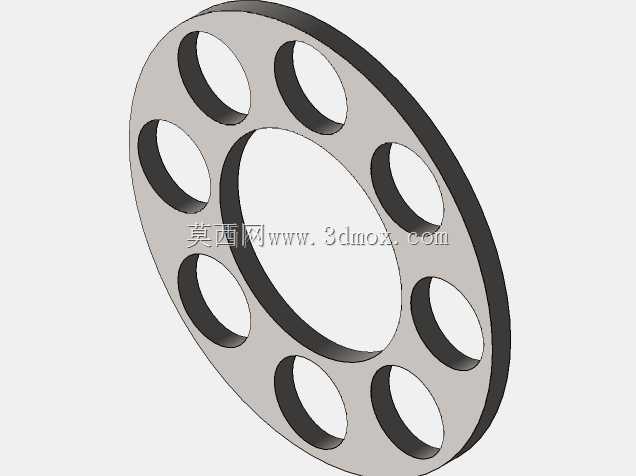

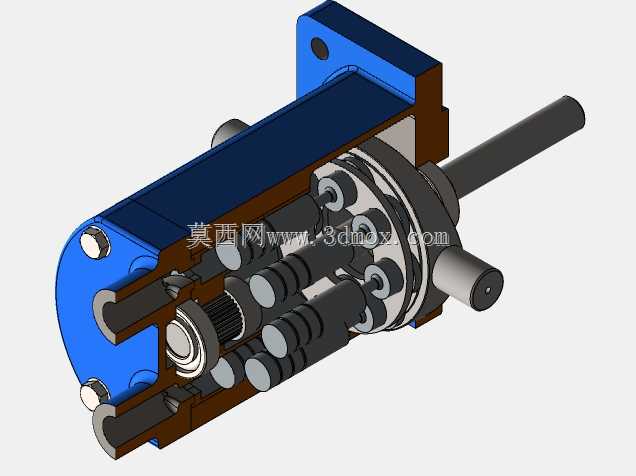

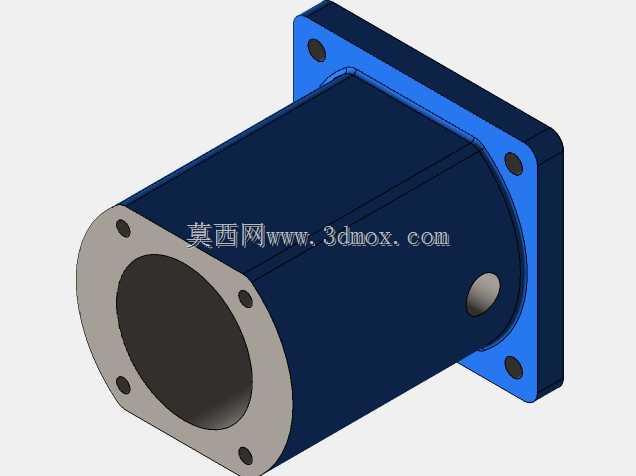

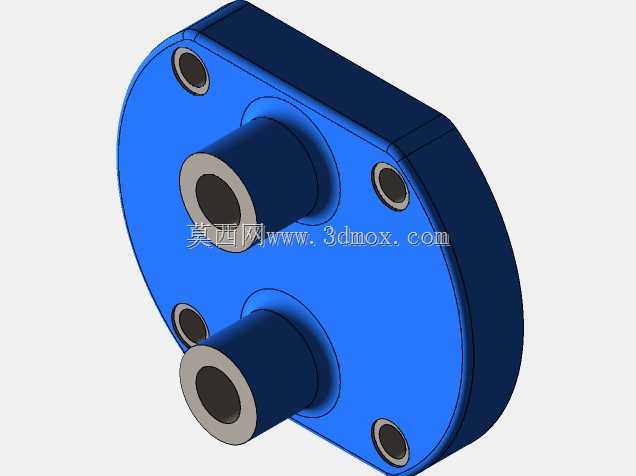

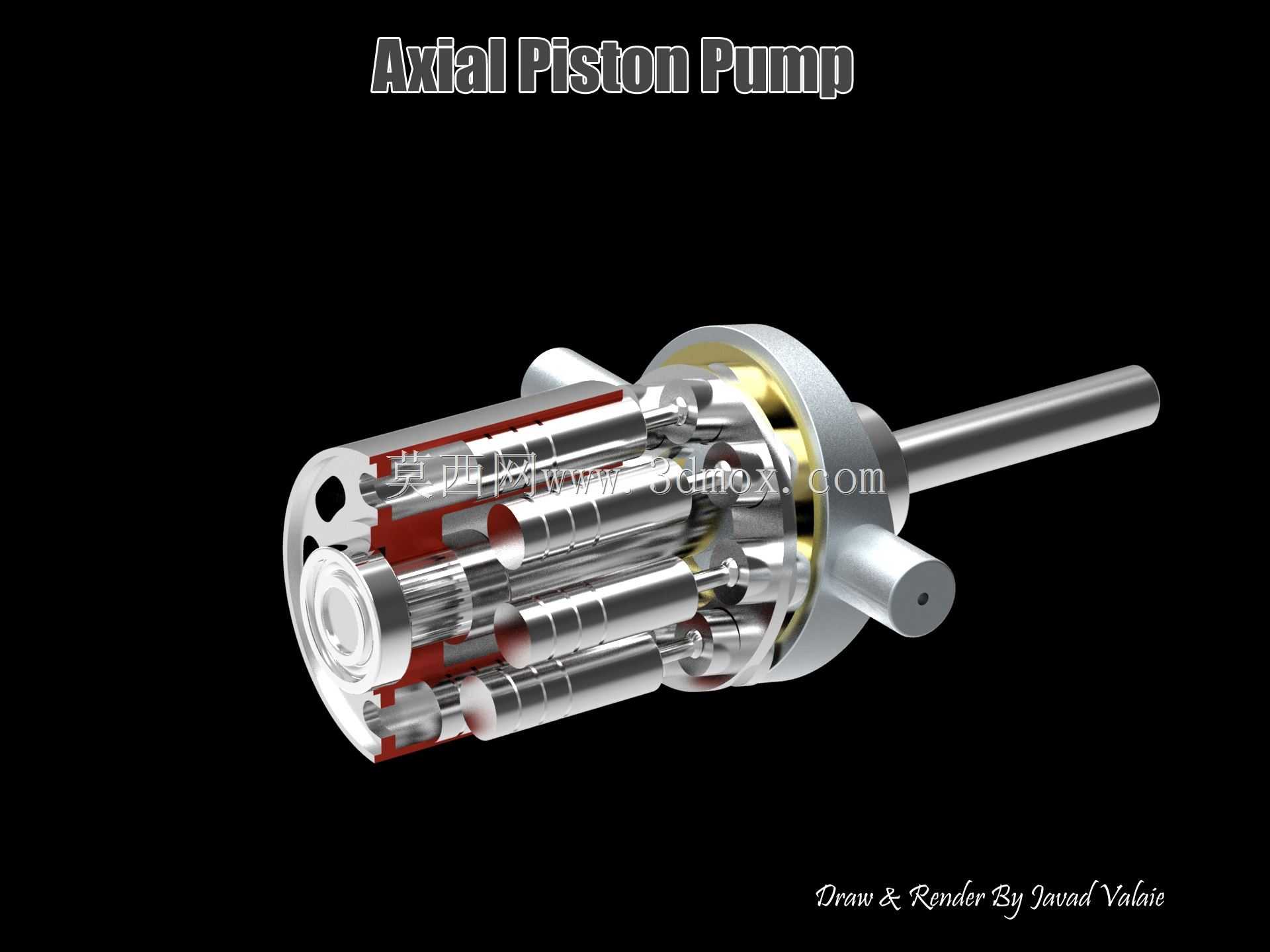

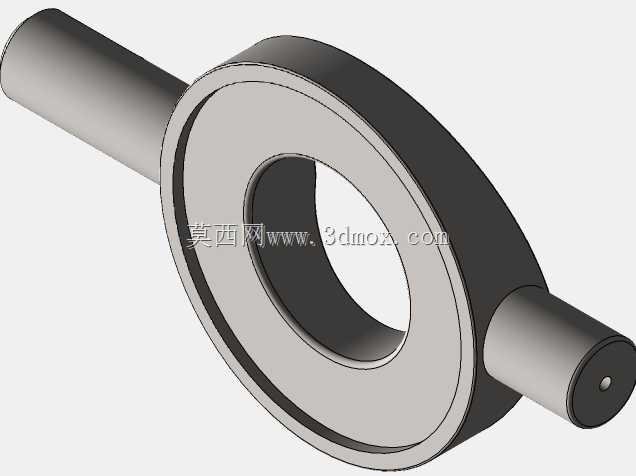

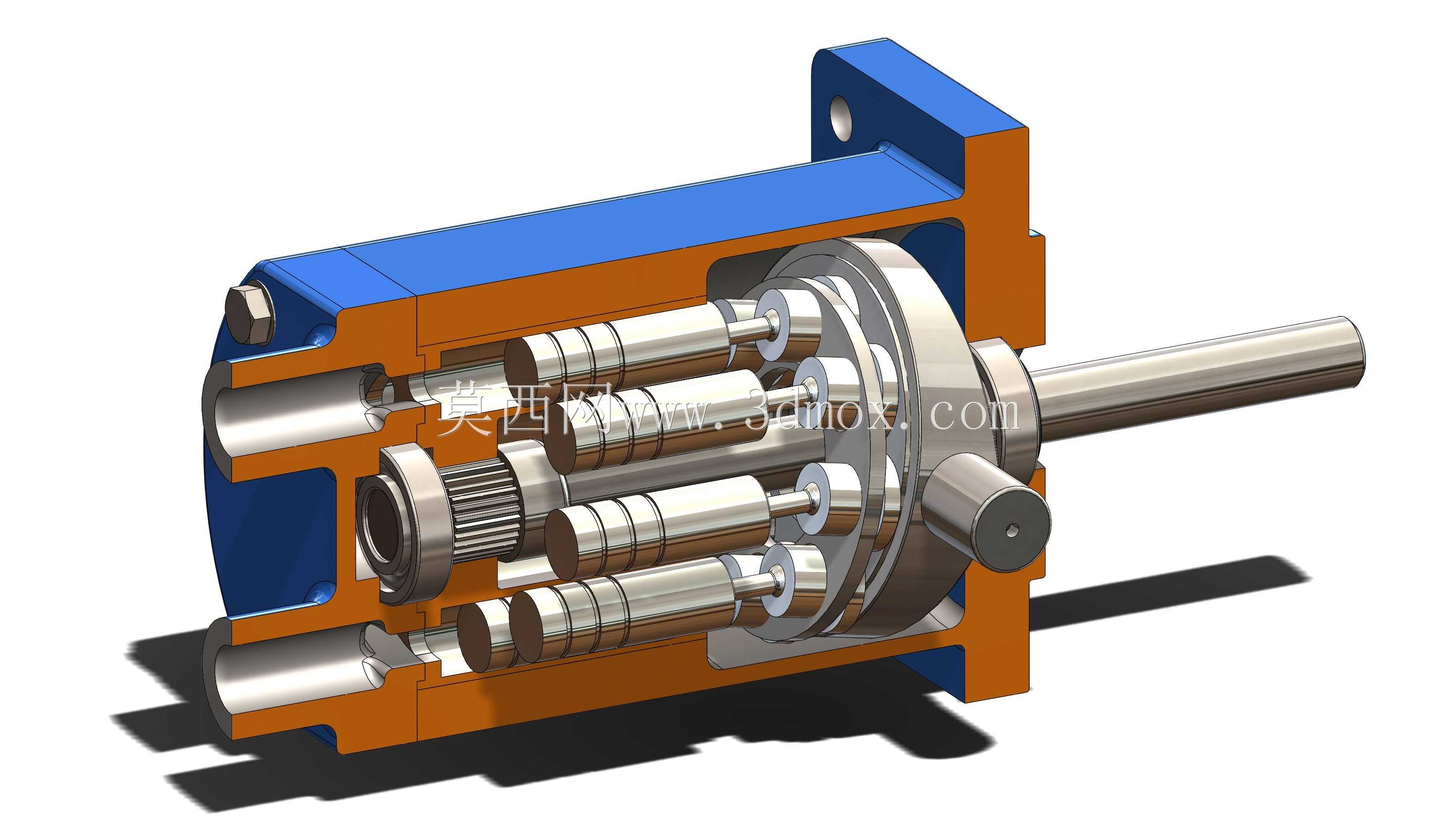

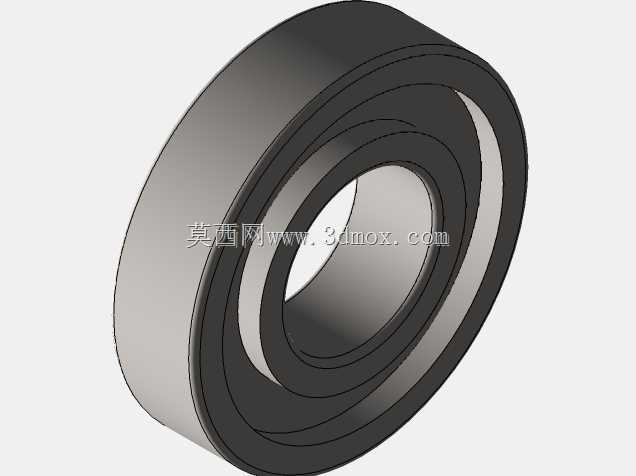

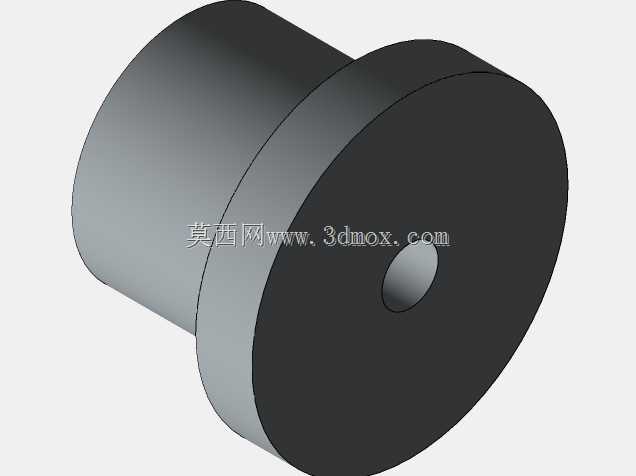

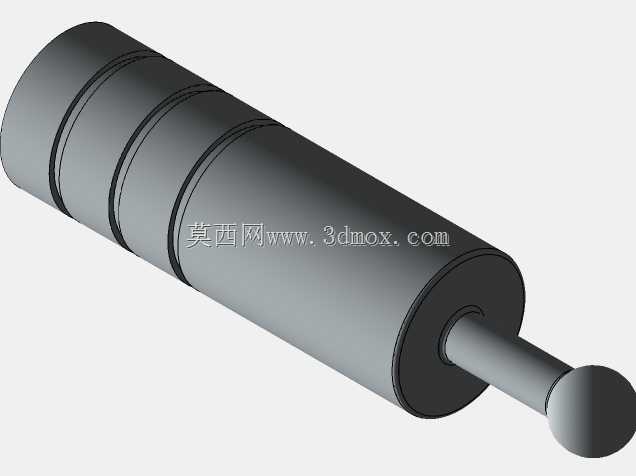

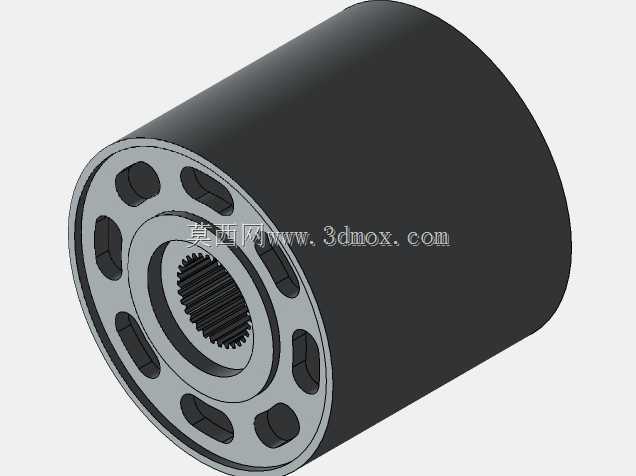

该模型呈现的是斜盘式轴向柱塞泵的完整剖切结构，这类元件是液压传动系统中的核心动力部件，广泛应用于工程机械行走驱动、工业机床液压系统、冶金设备压力输出、矿山机械动力传输等场景，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的高压油源，是闭式液压系统、负载敏感系统中不可或缺的核心元件。从结构设计来看，模型采用半剖视的呈现方式，完整还原了缸体、柱塞、滑靴、斜盘、配流盘、传动轴、端盖壳体等核心部件的装配关系，设计过程中充分考虑了柱塞在缸体柱塞孔内的往复运动轨迹，斜盘倾角的设计直接决定泵的额定排量，缸体与配流盘的贴合面采用了高精度的平面密封设计，能够有效减少高压油的内泄漏，提升泵的容积效率。壳体部分采用分体式安装法兰结构，预留了标准的安装定位孔位，安装边界适配通用液压泵的安装尺寸规范，输入轴采用标准渐开线花键结构，能够与不同规格的电机、内燃机输出端实现可靠连接，进出油口的位置布局兼顾了不同安装姿态下的管路排布需求，避免管路干涉。在功能特性上，该结构的柱塞沿传动轴轴向圆周均布，随缸体旋转过程中，柱塞在斜盘的作用下在柱塞孔内做往复直线运动，通过配流盘的配油窗口完成吸油与压油过程，通过改变斜盘的倾角即可调整泵的输出排量，可实现变量输出的功能，能够匹配不同工况下的流量需求，降低系统的无功损耗。设计过程中对各运动部件的配合间隙做了精准的还原，柱塞与柱塞孔的间隙配合既保证了运动的顺畅性，又能满足高压下的密封要求，滑靴与斜盘之间的静压支撑结构能够有效降低接触面的磨损，延长元件的使用寿命，轴承的选型与布置充分考虑了传动轴的径向与轴向载荷，保证泵在高转速工况下的运行稳定性。
