航空涡扇发动机涡轮叶片结构三维设计

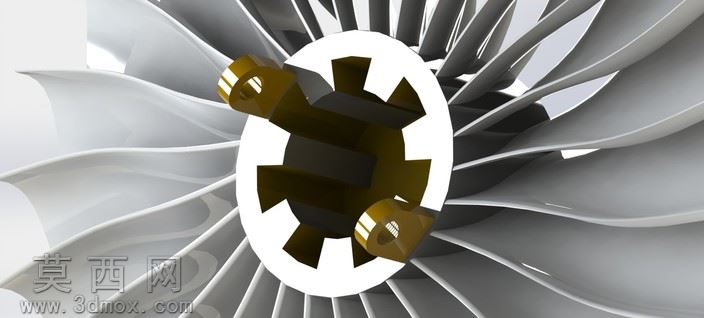

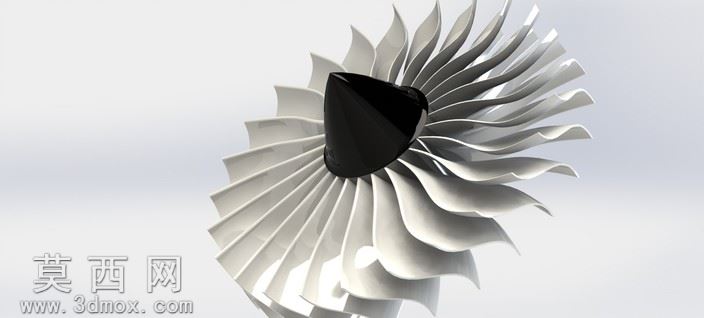

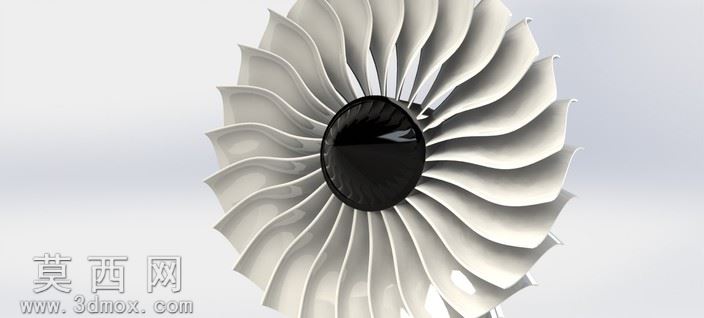

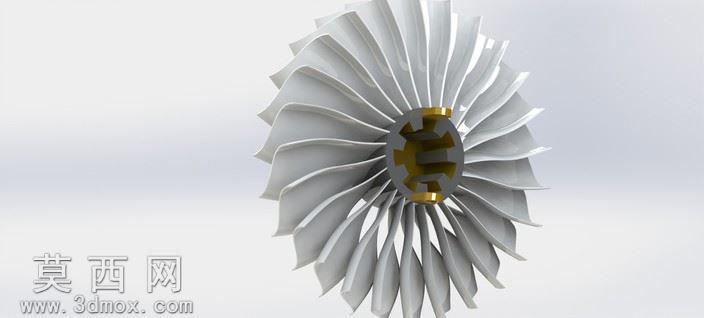

本作品为航空涡扇发动机核心涡轮叶片组件的三维建模设计，整体围绕航空发动机涡轮级的实际工作需求展开结构还原与设计优化。建模过程中首先梳理涡轮叶片的气动外形逻辑，针对叶片的翼型截面进行多段曲线拟合，沿叶高方向设置多个截面控制点，通过平滑的放样操作生成叶片主体曲面，保证叶片前缘的圆润过渡与后缘的收敛角度符合气动设计要求，还原真实叶片的扭角变化规律，匹配气流在涡轮通道内的流动特性。叶片根部的榫头结构采用精准的榫齿造型，严格匹配涡轮盘的安装槽位尺寸，保证装配时的定位精度与连接强度，榫头与叶身的过渡区域做了圆角优化处理，避免应力集中带来的结构失效风险。前端的整流锥采用流线型曲面建模，锥面角度经过反复调整，能够引导来流平滑进入叶片通道，减少进气端的气流扰动损失，整流锥与叶片轮盘的连接位置做了贴合面的精准匹配，保证装配后无明显缝隙。材质渲染阶段，叶片主体采用高温合金材质表现，调整金属材质的反射率与粗糙度参数，还原高温合金经过精密铸造后的哑光金属质感，表面添加细微的加工纹理提升真实感；整流锥采用黑色耐高温涂层材质，设置适度的高光反射，表现涂层表面的光滑致密特性。整体装配结构将数十片叶片沿轮盘周向均匀阵列，严格控制每片叶片的安装角度与间距，保证整圈叶片的排布对称性，还原涡轮转子的动平衡设计要求。设计过程中重点考量了叶片的气动外形精度与结构强度的平衡，既保证翼型符合气流做功的需求，也通过结构过渡优化提升部件的抗疲劳性能，可用于航空发动机结构教学、动力装置原理演示以及相关部件的设计参考场景，完整呈现了涡扇发动机涡轮转子的核心结构特征与设计逻辑。
