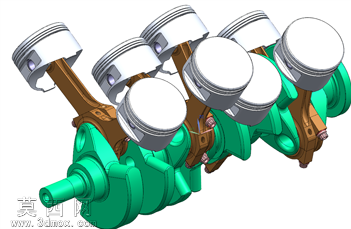

V型八缸发动机曲柄连杆活塞组三维结构

本作品为V型布局八缸内燃机核心传动组件的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，完整还原了八组活塞、连杆与整体式曲轴的装配关系。建模阶段先完成整体式曲轴的参数化构建，依据V型八缸的点火间隔角确定各曲柄销的空间相位，精准绘制曲轴主轴颈、曲柄销、平衡块的曲面轮廓，对曲轴上的润滑油道孔、定位倒角、圆角过渡等细节做了精细化处理，保证曲轴结构的力学合理性。随后完成活塞组件建模，包含活塞本体、活塞环槽、活塞销座的结构设计，还原活塞顶部的燃烧室凹坑造型，匹配活塞销的装配定位结构，确保活塞与连杆小头的连接逻辑准确。连杆部分严格区分大头、杆身、小头的结构特征，杆身采用符合力学性能的变截面设计，大头做分体式结构还原，匹配连杆轴承盖的装配定位特征，完整呈现连杆与曲柄销、活塞销的铰接关系。材质渲染阶段结合实际零部件的材质特性做区分：曲轴部分赋予铸钢材质，添加表面精磨后的金属光泽与细微加工纹理，还原锻钢曲轴的质感；活塞部分赋予铝合金材质，呈现轻质合金的哑光金属质感，区分活塞环的铸铁材质与活塞本体的色彩差异；连杆部分赋予调质钢材质，添加表面热处理后的色泽与装配面的加工痕迹。装配过程严格遵循机械装配公差逻辑，保证各活塞在上止点、下止点位置时与曲轴的运动无干涉，还原V型两列气缸夹角下连杆与曲柄销的配合关系，完整呈现八缸动力单元的运动传递路径，清晰展示内燃机核心部件将活塞往复直线运动转化为曲轴旋转运动的结构原理，模型各部件可拆分查看单独结构，也可模拟曲轴转动带动活塞往复的运动过程，直观呈现八缸发动机动力核心的机械构造。
