翅片管式制冷换热散热结构设计

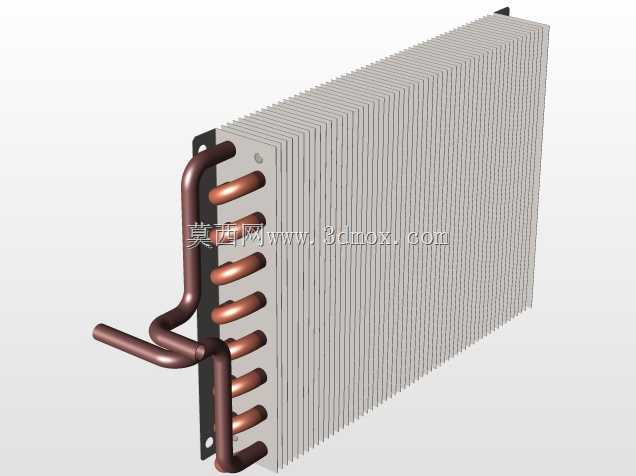

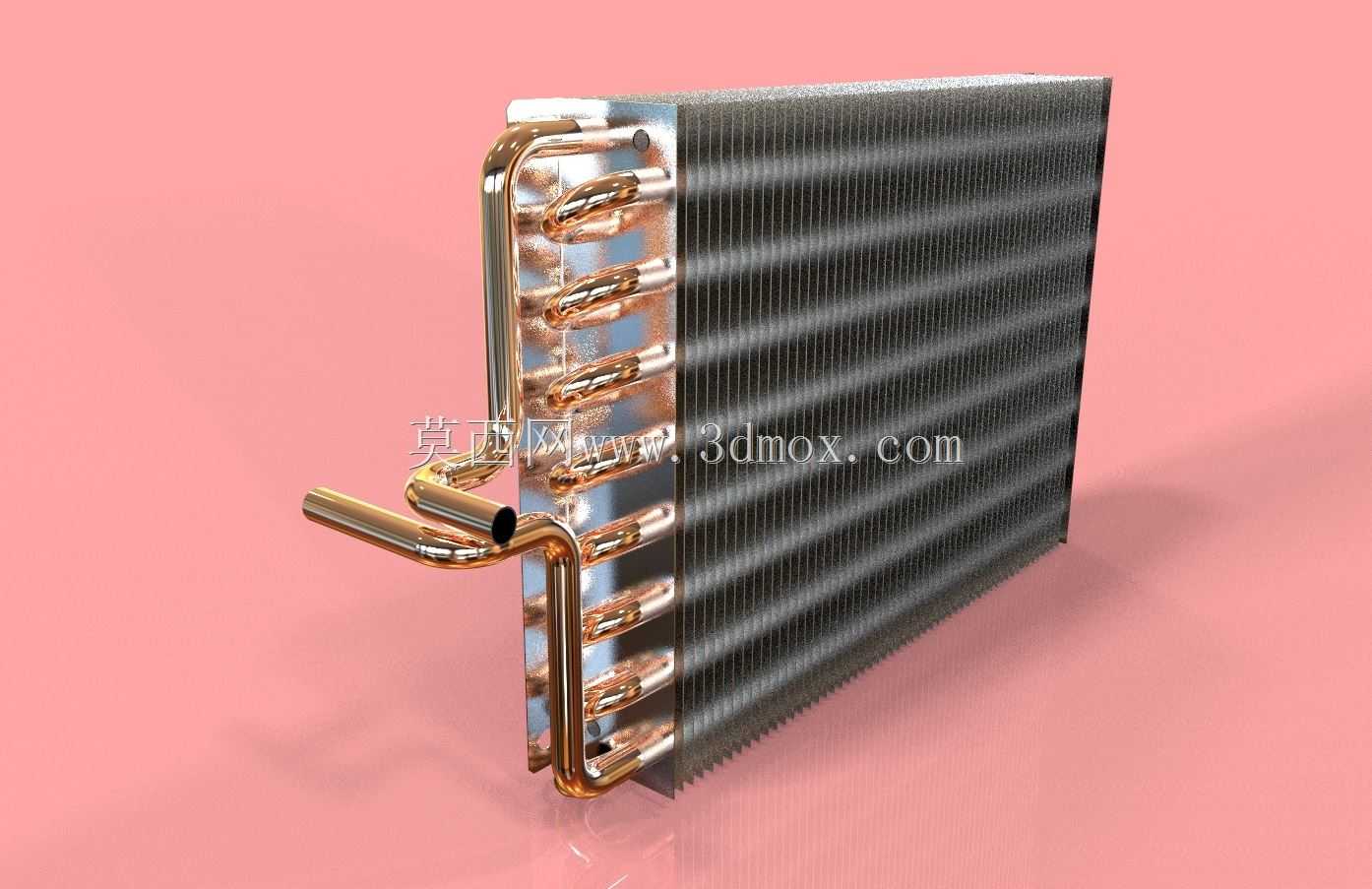

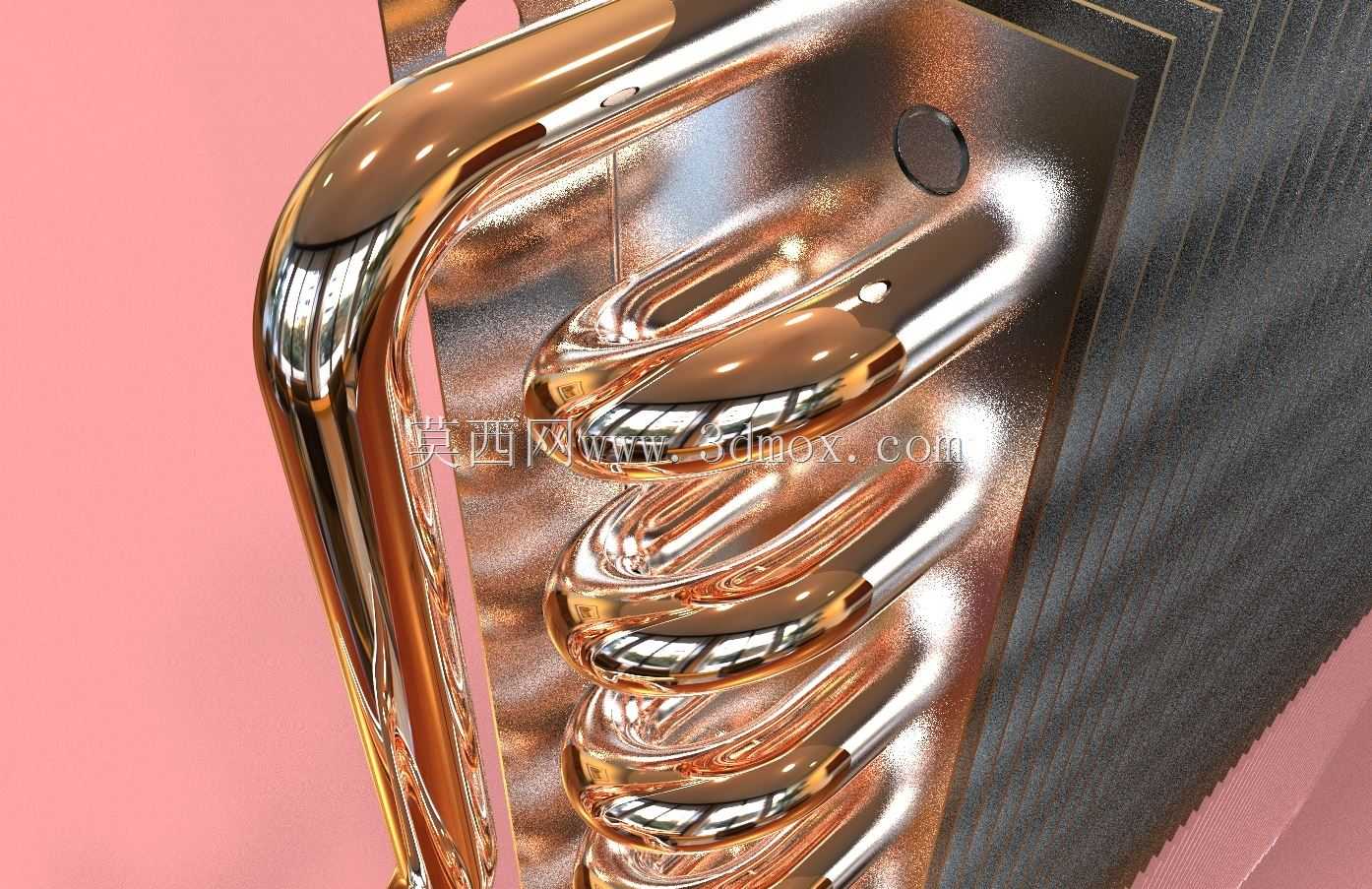

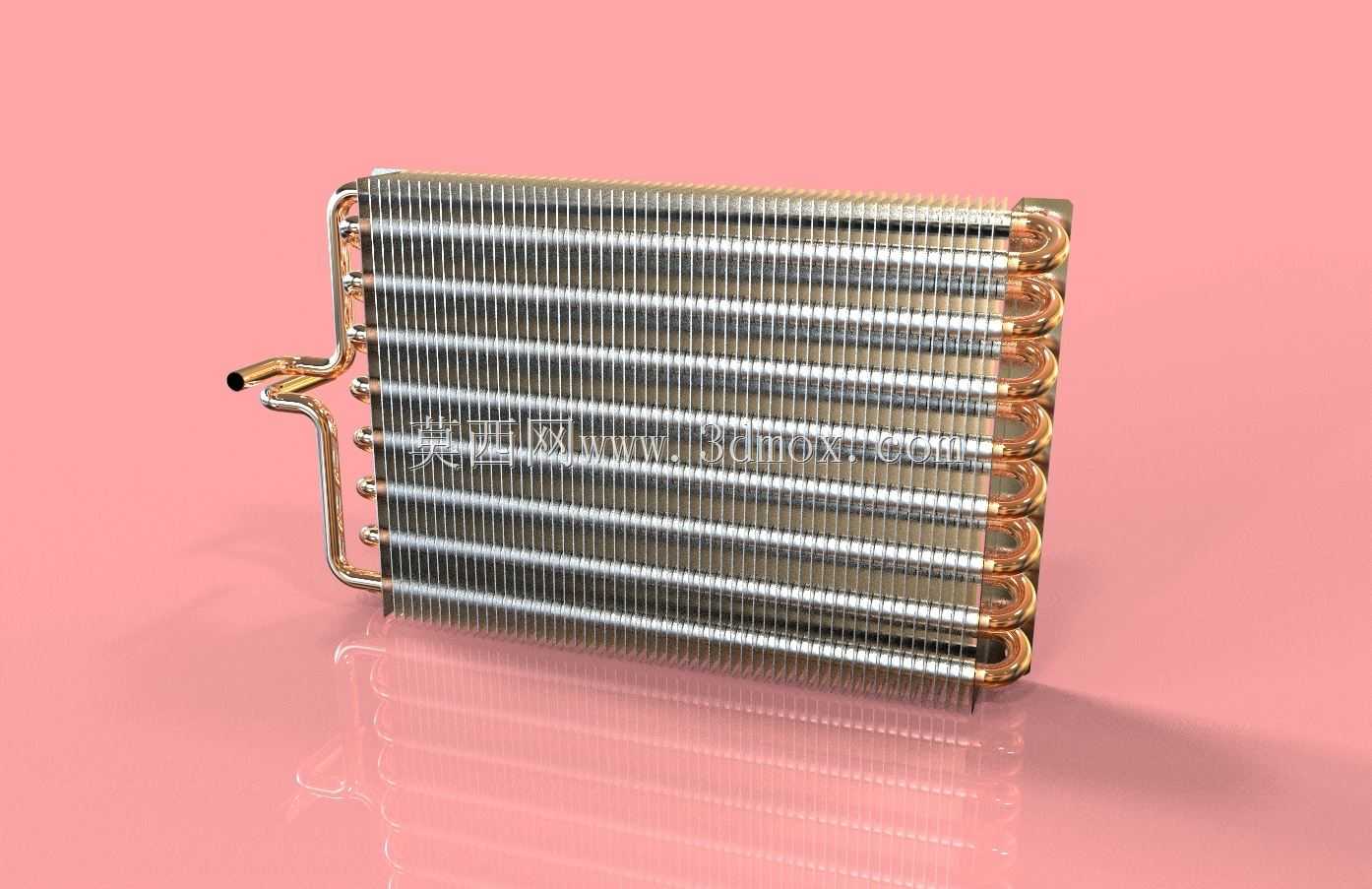

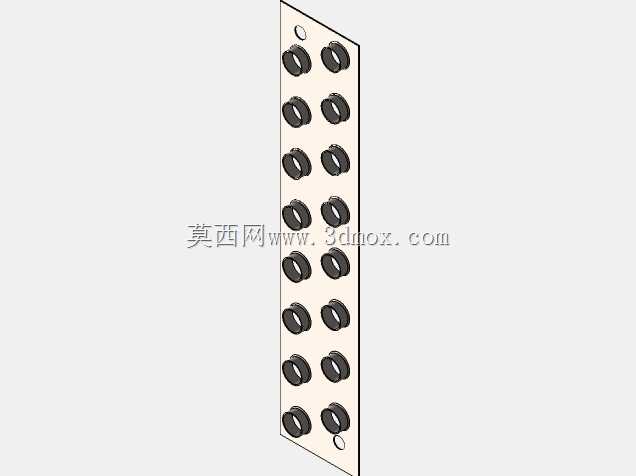

这款翅片管式换热结构是制冷换热系统中的核心功能部件，广泛应用于小型商用冷柜、家用空调室内外机、冷链运输制冷单元、工业小型冷却循环系统等场景中，承担冷热介质热量传递的核心作用，是制冷循环链路里实现冷媒与空气侧热交换的关键载体。在实际工况中，换热管内流通经过节流降压的低温低压冷媒，冷媒在管内相变蒸发过程中持续吸收流经翅片间隙的空气热量，从而实现流经区域的空气降温，或是在热泵工况下反向实现冷凝放热，为目标空间提供制热输出。该结构采用多回程弯折的紫铜光管作为冷媒流道，紫铜材质具备优异的导热性能与弯折加工适应性，多回程U型弯折的排布方式能够在有限空间内最大化延长冷媒的流通路径，让冷媒在管内流动过程中充分完成热交换，避免出现换热不充分导致的制冷效率衰减。外部套合的高密度铝制平直翅片通过机械胀管工艺与铜管紧密贴合，消除接触热阻，大幅拓展空气侧的换热接触面积，平直翅片的排布间隙经过流场优化，既能够保证空气顺畅流通降低风阻，又能让空气在翅片间隙流动时形成充分的紊流效果，提升整体换热效率。在设计过程中，整体结构充分考虑了不同场景的安装适配性，进出液管的引出位置预留了足够的管路接驳操作空间，弯折处的曲率半径经过反复校核，既保证管路弯折处不会出现截面变形影响冷媒流通，又能控制整体结构的外形边界尺寸，适配常规制冷设备的预留安装腔位，整体结构的长宽高尺寸能够匹配多数中小型制冷设备的安装空间要求，安装固定点位可根据实际设备需求灵活适配，无需对原有设备腔体进行大幅改动即可完成替换装配。结构整体采用铜铝复合的材质搭配，在保证换热效率的前提下尽可能控制整体重量与材料成本，翅片表面做了基础的抗氧化处理，能够适应常规温湿度工况下的长期使用，避免长期使用过程中出现翅片氧化锈蚀影响换热效果与通风效率，管路接口处预留了标准的接驳管径，能够与常规制冷系统的冷媒管路直接适配焊接，降低现场装配的加工难度。
