卧式管壳式换热压力容器结构设计

这款卧式管壳式换热设备是工业热交换场景中的核心通用设备，广泛应用于石油炼化、化工生产、集中供热、暖通空调、食品加工、制药提纯等多个工业领域，主要承担两种不同温度流体之间的热量传递任务，既可以实现工艺介质的加热升温，也可完成高温介质的冷却冷凝，还能在余热回收系统中回收工业废热，提升能源综合利用效率，是流程工业中保障工艺参数稳定、降低生产能耗的关键配套装备。

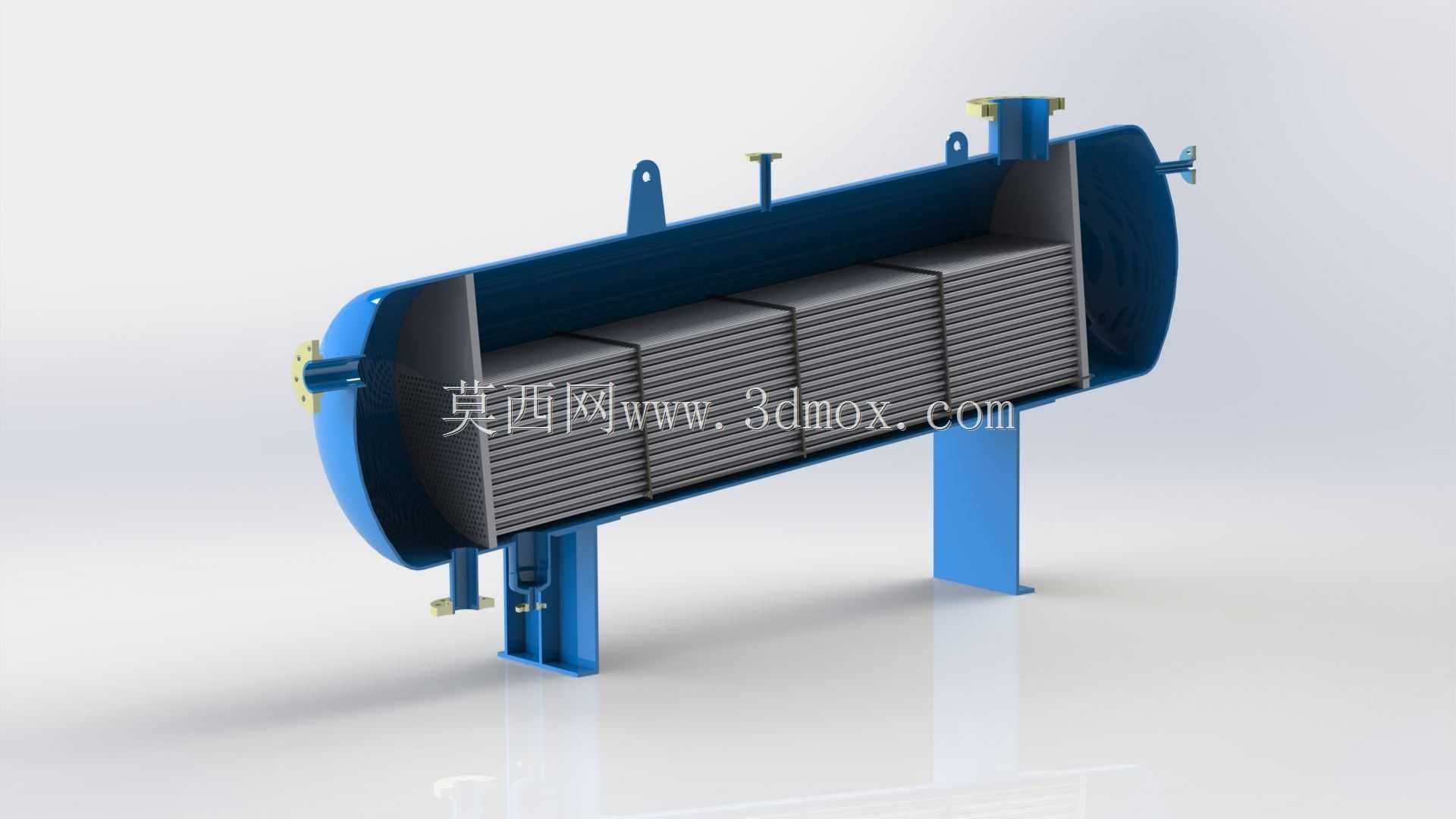

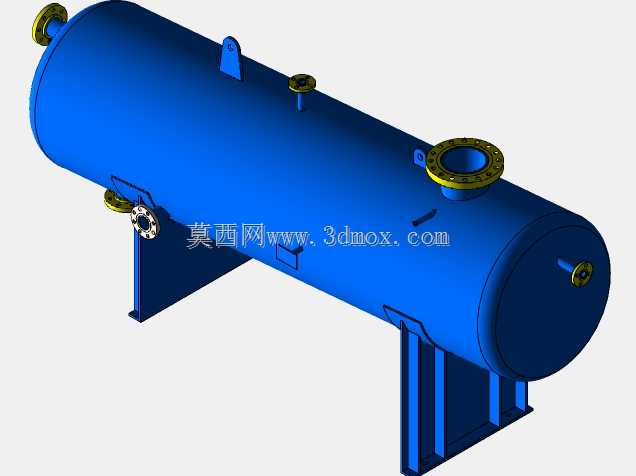

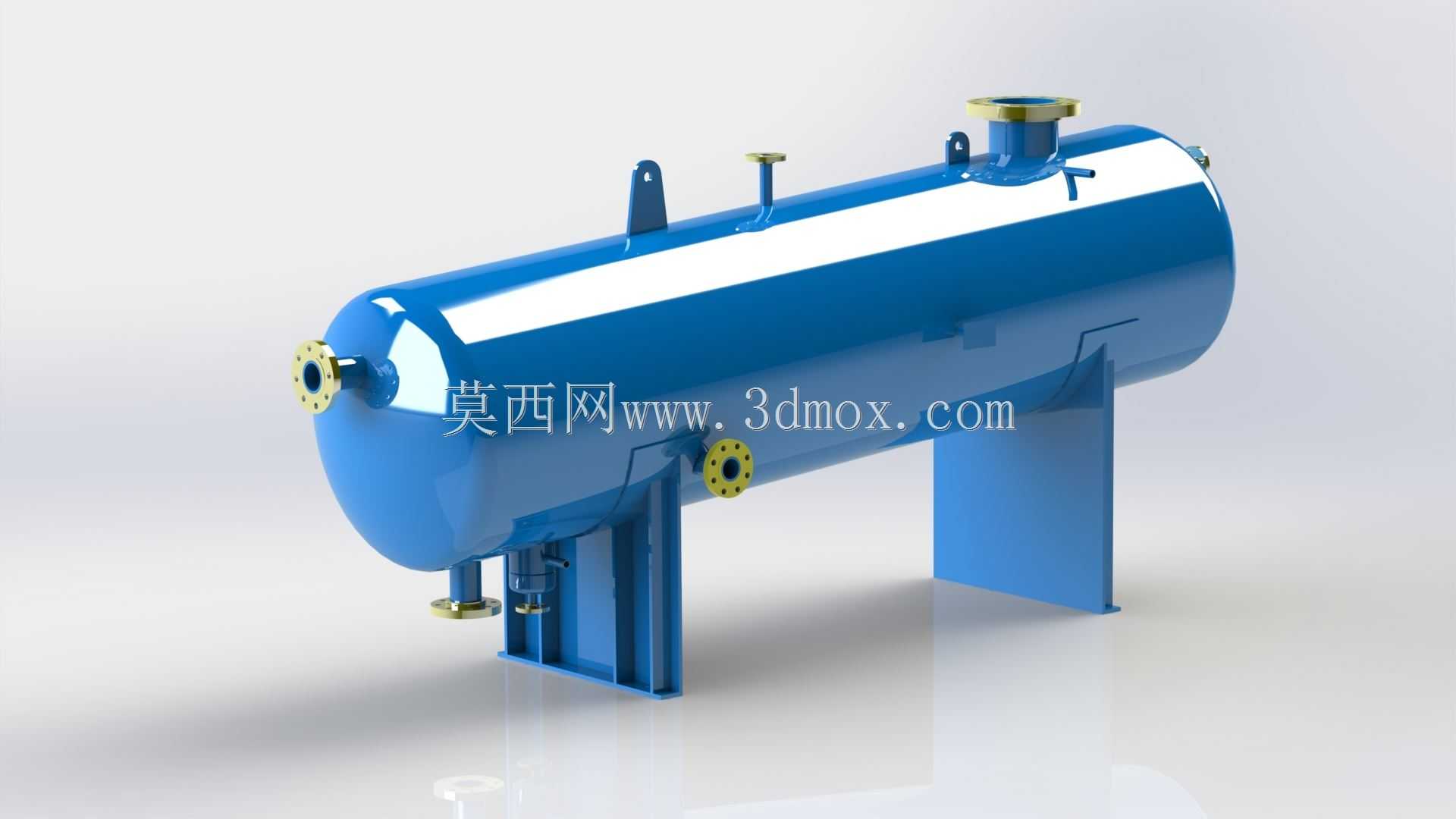

从功能特性来看，该设备采用卧式单壳程结构设计，主体为承压圆柱形筒体，内部排布换热管束实现冷热流体的分隔换热：壳程走一种工艺介质，管程走另一种换热介质，通过管壁完成热量传导，设备上设置的多组法兰接口分别对应管程进出口、壳程进出口、排气口、排液口、仪表检测口，可满足不同工况下的介质流通、状态监测与运维排空需求；筒体下方配置的两个鞍式支座，可将设备载荷均匀传递至安装基础，适配大容积承压筒体的承重需求，筒体上部设置的吊耳结构，可满足设备吊装转运、现场安装就位的施工需求。

在设计思路上，该结构充分考虑了工业现场的安装与运维需求：卧式布局相比立式结构可降低设备整体安装高度，减少厂房竖向空间占用，更适配层高受限的车间安装场景；筒体上的接口位置经过排布优化，可避免外接管道出现过度弯折，降低管路流阻；鞍式支座的间距经过力学核算，可避免筒体因自重、介质重量产生过大挠曲变形，保障长期承压运行的结构稳定性；法兰接口均采用标准法兰规格，可直接对接同标准工业管道，降低现场配管的施工难度。

从安装边界来看，该设备的外形尺寸适配常规工业厂房的通道与安装空间，卧式放置时的重心较低，运行稳定性更强，安装时需在鞍座与基础之间设置减震垫，减少介质流动带来的振动传递；设备周边需预留足够的操作空间，满足后期管束抽芯检修、阀门操作、仪表校准的运维需求，设备的进出口管道需设置独立支撑，避免管道重量直接作用于筒体接口造成应力变形，保障设备长期稳定运行。
