金属车床四爪卡盘结构设计

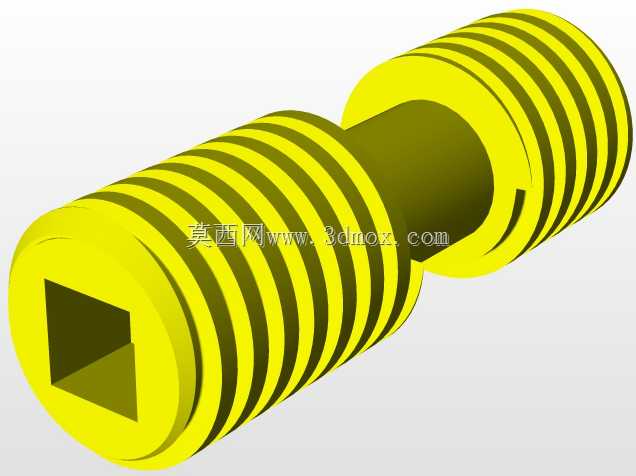

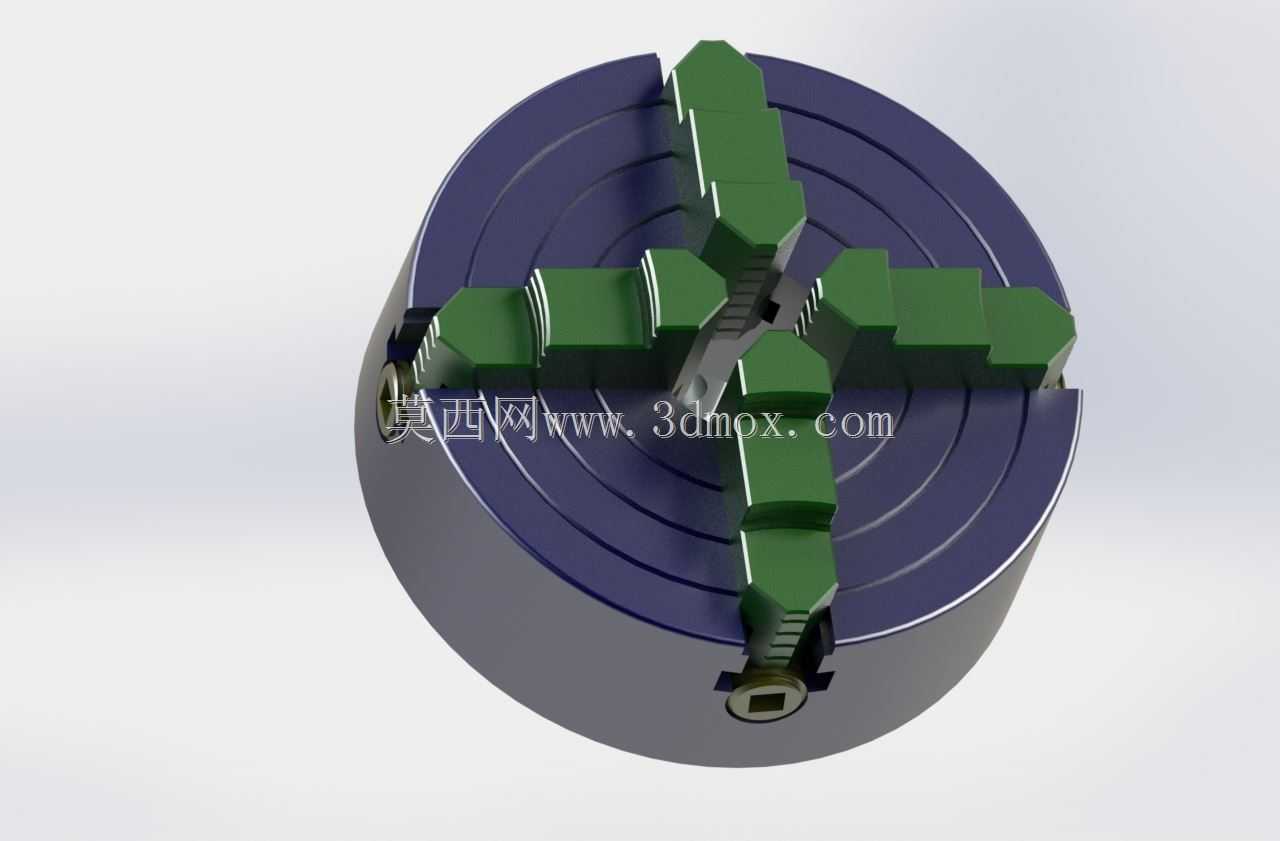

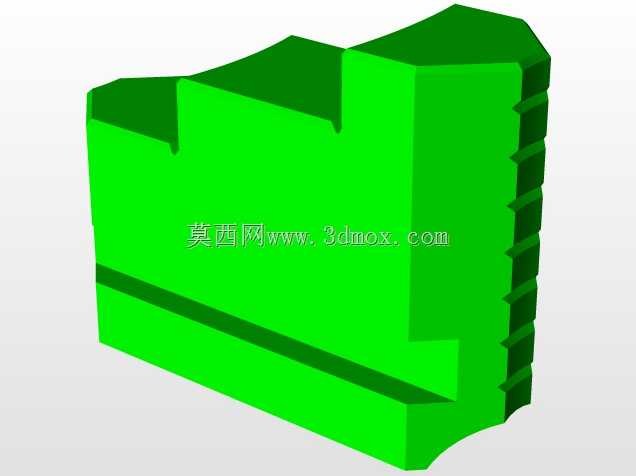

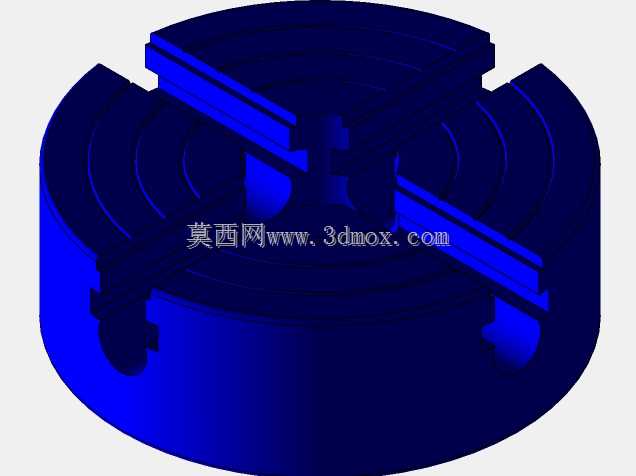

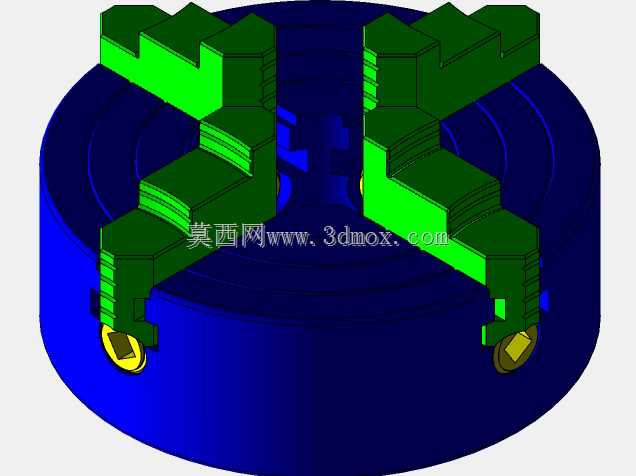

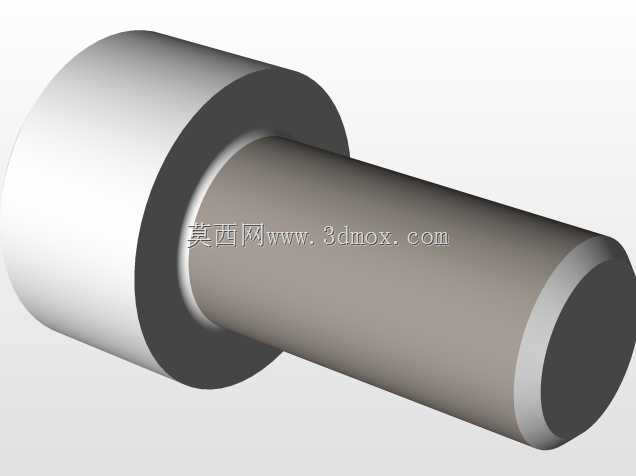

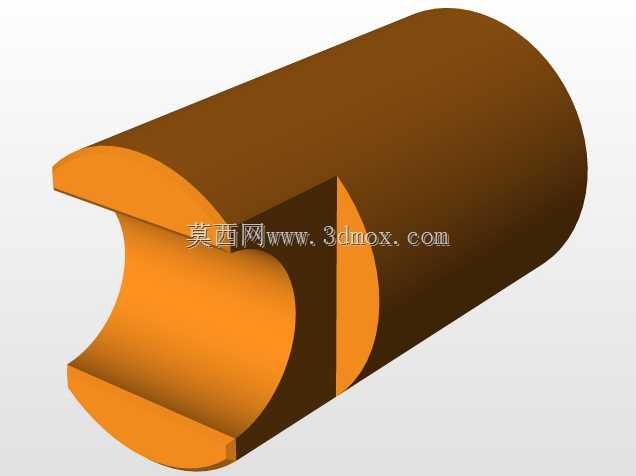

这款四爪卡盘是车床加工环节中核心的夹持工装，主要应用于普通卧式车床、数控车床的轴类、盘类、异形件装夹作业场景，在机械加工车间的批量零件生产、单件非标件修配、教学实训加工场景中都承担着关键的工件定位固定作用。和常见的三爪自定心卡盘不同，这款四爪卡盘的四个卡爪可独立调整位移量，既能够装夹截面为圆形、方形的规则工件，也可以完成偏心件、不规则轮廓工件的夹持定位，适配更多复杂零件的车削加工需求，装夹时可通过单爪微调实现工件的精准找正，保障加工过程中工件的回转同轴度符合工艺要求。从设计思路来看，这款卡盘采用盘式基体结构，主体为圆柱形盘体，背部设置与车床主轴端匹配的连接止口与安装孔位，可直接适配标准车床主轴的安装尺寸，安装时无需额外制作过渡连接法兰，能够快速完成工装换装。盘体表面加工有同心环形T型槽，为四个卡爪提供滑动导向轨道，每个卡爪配套独立的丝杆传动结构，转动卡爪端部的方头调节部位时，可带动对应卡爪沿径向槽做直线进给运动，实现单爪的独立松紧调节，卡爪的夹持面做了阶梯齿形防滑设计，能够在大切削力工况下增大与工件表面的摩擦力，避免车削过程中工件出现打滑移位的问题。卡爪采用分体式可换结构设计，当夹持面出现磨损后可单独更换卡爪，无需更换整个卡盘主体，有效降低工装维护成本。从安装边界来看，卡盘整体外径适配常规中小型车床的主轴端装夹范围，盘体厚度控制在合理区间，不会过多占用车床的轴向加工行程，卡爪的最大张开行程可覆盖常规尺寸盘类、轴类零件的装夹需求，最小夹持直径可满足小直径棒料的装夹要求。在实际使用过程中，这款卡盘的单爪独立调节特性可支持偏心工件的车削加工，比如偏心轴、偏心套类零件，无需额外制作专用偏心夹具，通过百分表找正即可快速完成工件装夹，大幅缩短非标零件的加工准备周期。卡盘内部的传动丝杆做了防尘密封结构设计，可阻挡车削过程中产生的铁屑、切削液进入卡盘内部的传动间隙，避免卡爪滑动出现卡滞，延长工装的使用寿命。盘体采用高强度铸铁材质铸造后经时效处理，可承受大切削量加工时的切削冲击力，保障长期使用过程中盘体不会出现形变，维持装夹精度的稳定性。
