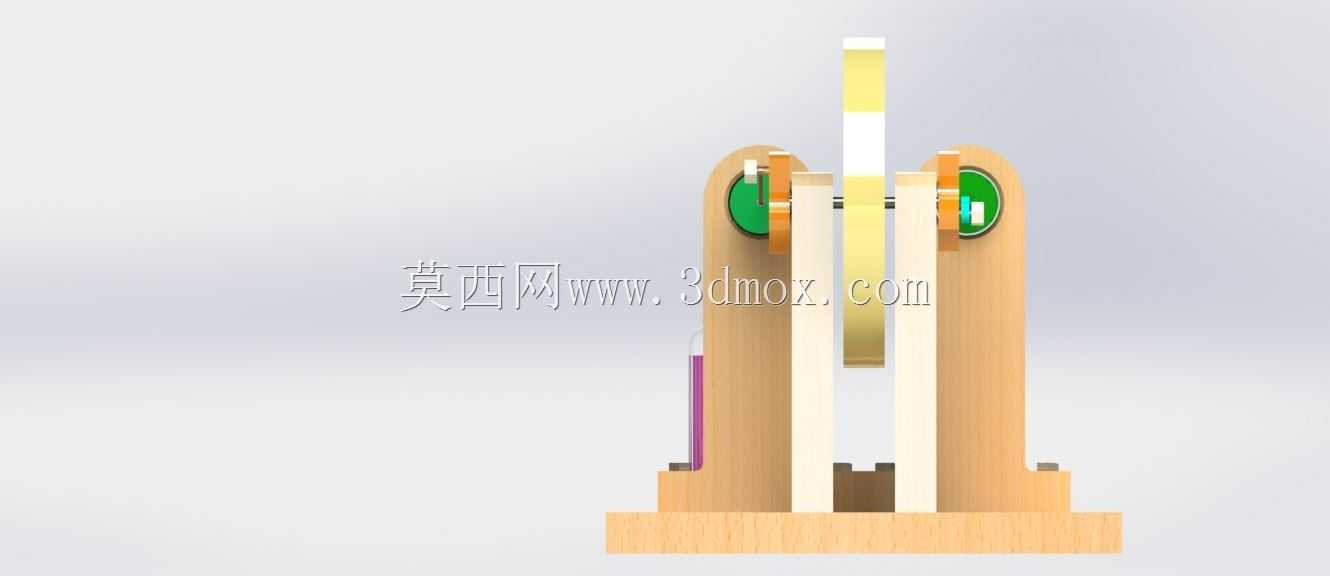

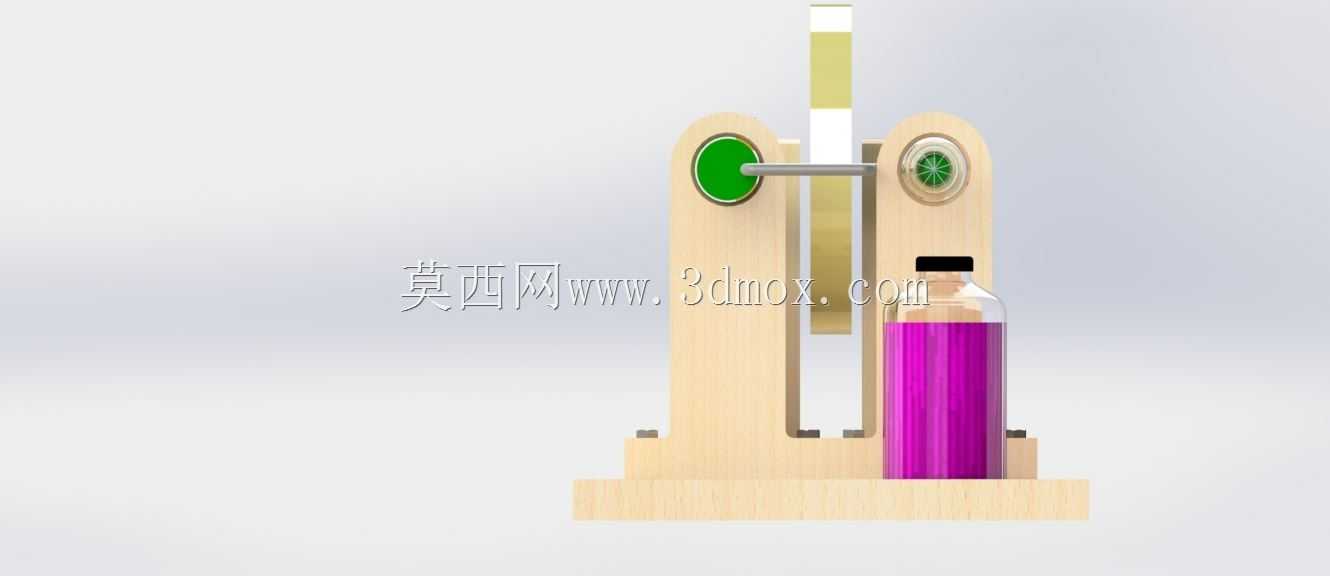

木质支架斯特林热力发动机教学演示装置

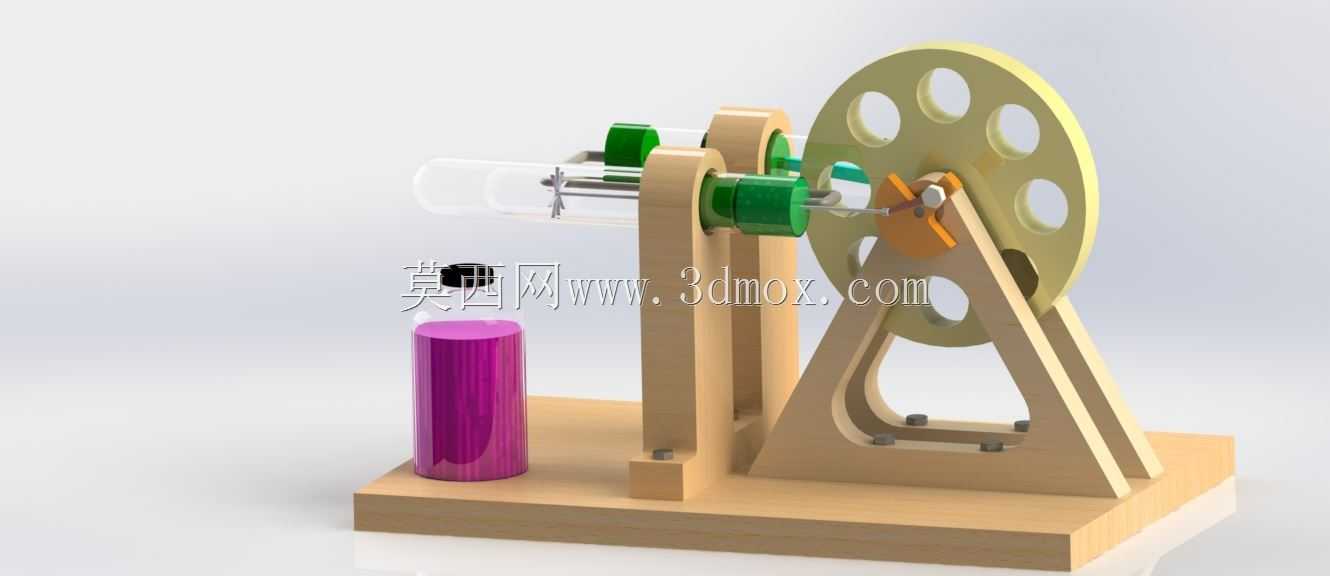

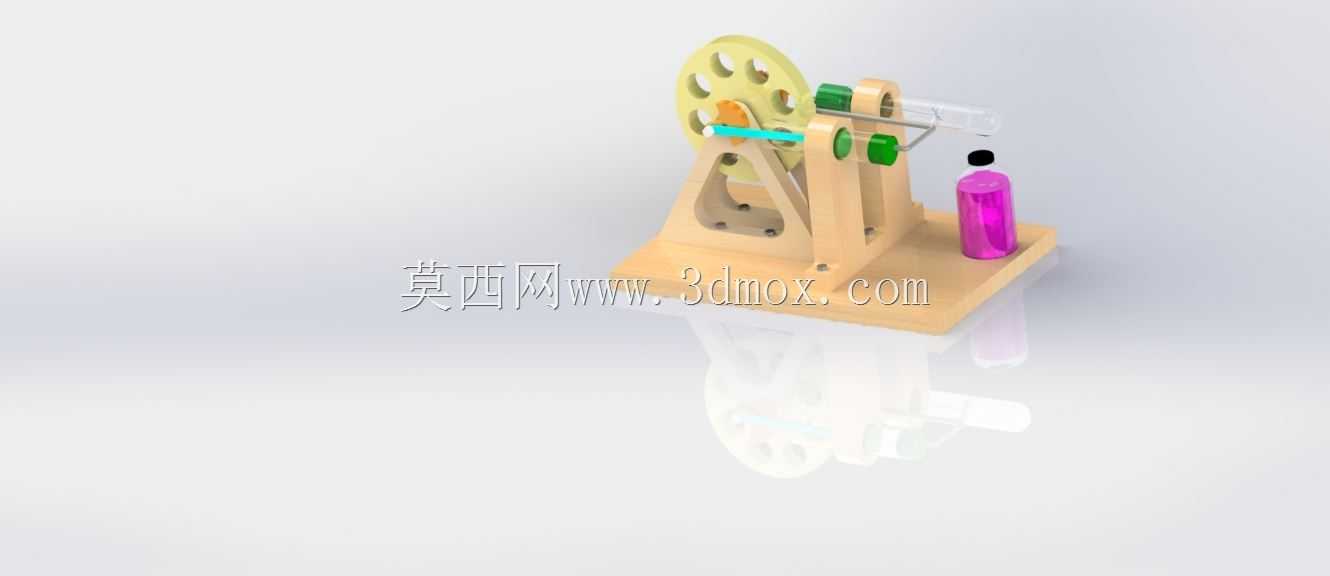

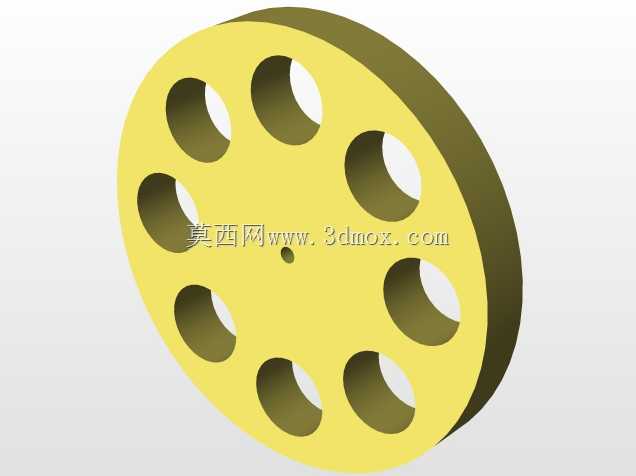

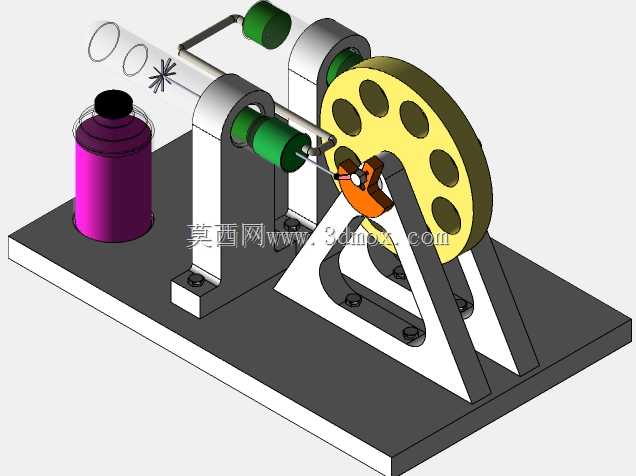

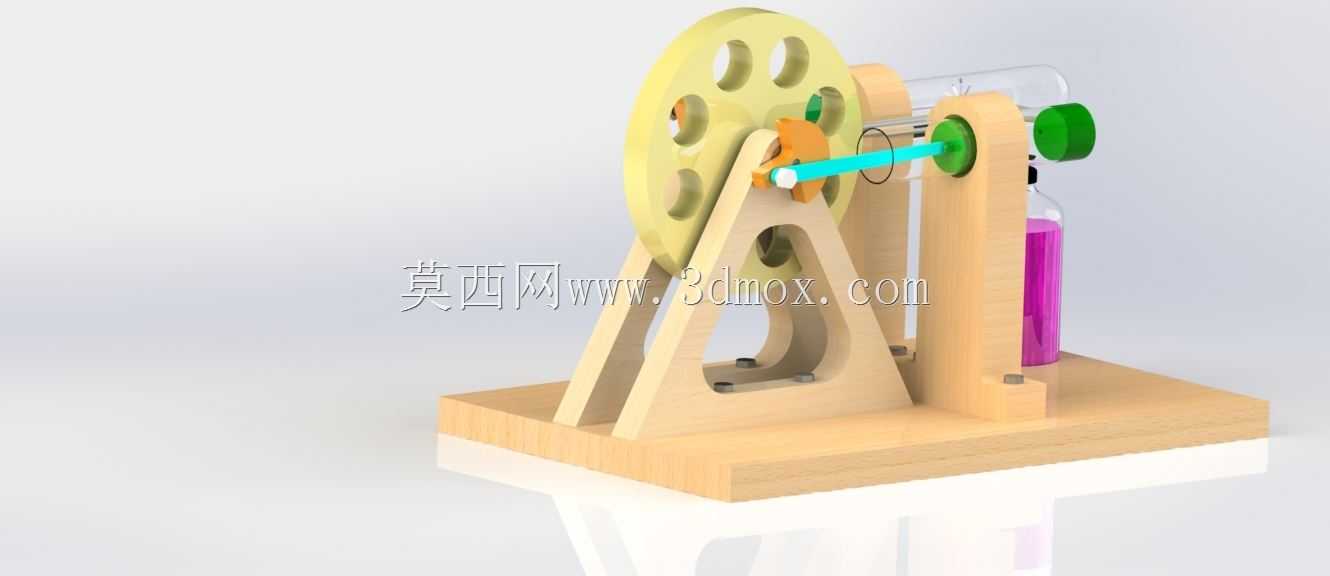

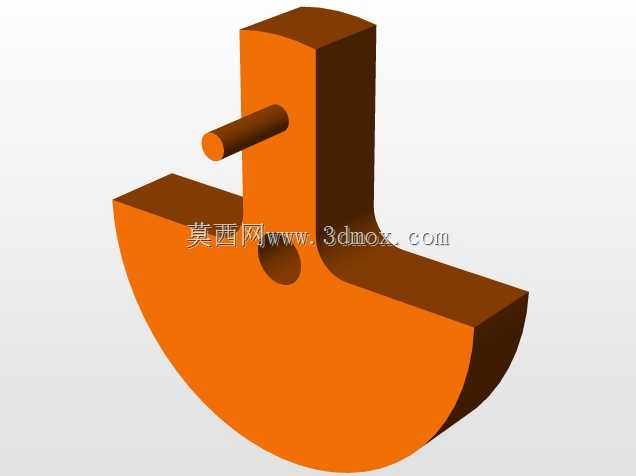

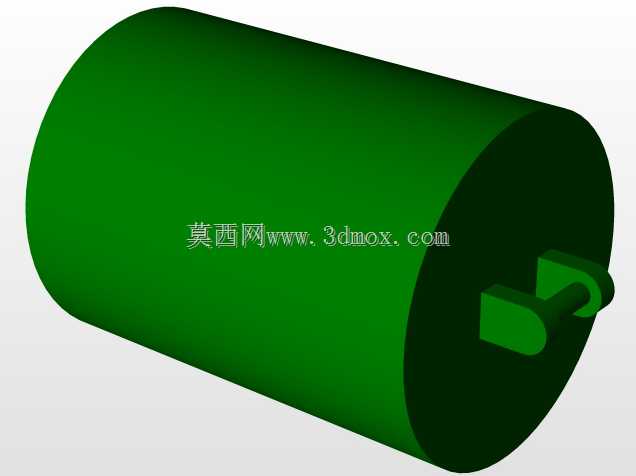

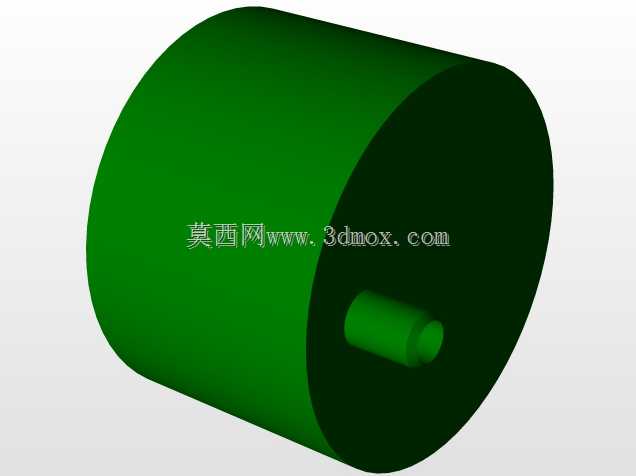

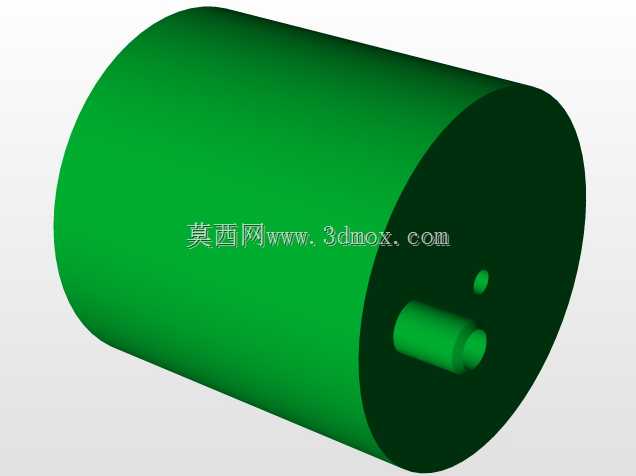

这款斯特林热力装置主要面向中小学科学实验教学、高校工程热物理演示以及科创手工制作场景，能够直观展示外燃机的热力循环原理，帮助学习者理解热能向机械能转换的完整过程，也可作为科普展品放置在科技馆、青少年活动中心的互动展项区域，让参观者通过实际运行观察热机工作逻辑，降低热力学知识的理解门槛。装置整体采用开放式结构设计，核心支撑部分选用木质材质加工，底座为平整矩形实木板材，为整套机构提供稳定的安装基准，支撑立柱采用三角加强式框架结构，既保证了传动部件的安装同轴度，又通过轻量化的结构设计减少了不必要的材料消耗，同时木质材质的低导热特性能够避免运行过程中热量向支撑结构传递，减少不必要的热损耗。动力输出端采用带镂空减重孔的大直径飞轮设计，飞轮轮缘均匀开设圆形通孔，既降低了飞轮自身转动惯量带来的启动阻力，又能在运转过程中通过轮体的均匀配重保证转动平稳性，飞轮通过曲柄连杆机构与置换活塞、动力活塞相连，将活塞的往复直线运动转换为飞轮的连续旋转运动。装置的冷热端结构布局清晰，热端采用外置热源加热的玻璃气缸结构，冷端搭配散热组件形成稳定的温度差，为斯特林循环提供必要的温差条件，气缸与活塞的配合间隙经过精准设计，既保证运动过程中的气密性，又避免过大的摩擦阻力影响运转效率。整套装置的安装边界规整，所有传动部件均布置在木质底座的上方区域，无外凸的尖锐结构，使用过程中无需额外加装防护外壳即可满足教学场景的安全要求，各连接部位采用标准紧固件固定，便于后期的拆装维护与原理讲解，使用者可以直观观察到每一个部件的运动状态，清晰看到热力循环过程中活塞运动、曲柄传动、飞轮转动的完整联动过程。在设计过程中充分考虑了教学场景的使用需求，整体结构无复杂的封闭壳体，所有运动副均外露展示，配合木质支架的温润质感，既具备机械结构的严谨性，又适合作为科普教具进行近距离操作演示，能够帮助学习者快速建立外燃机工作原理的具象认知，弥补纯理论教学的不足。
