单缸风冷内燃机缸体壳体结构设计

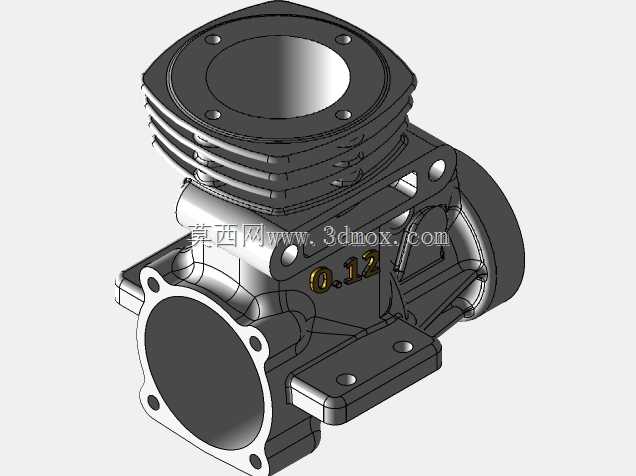

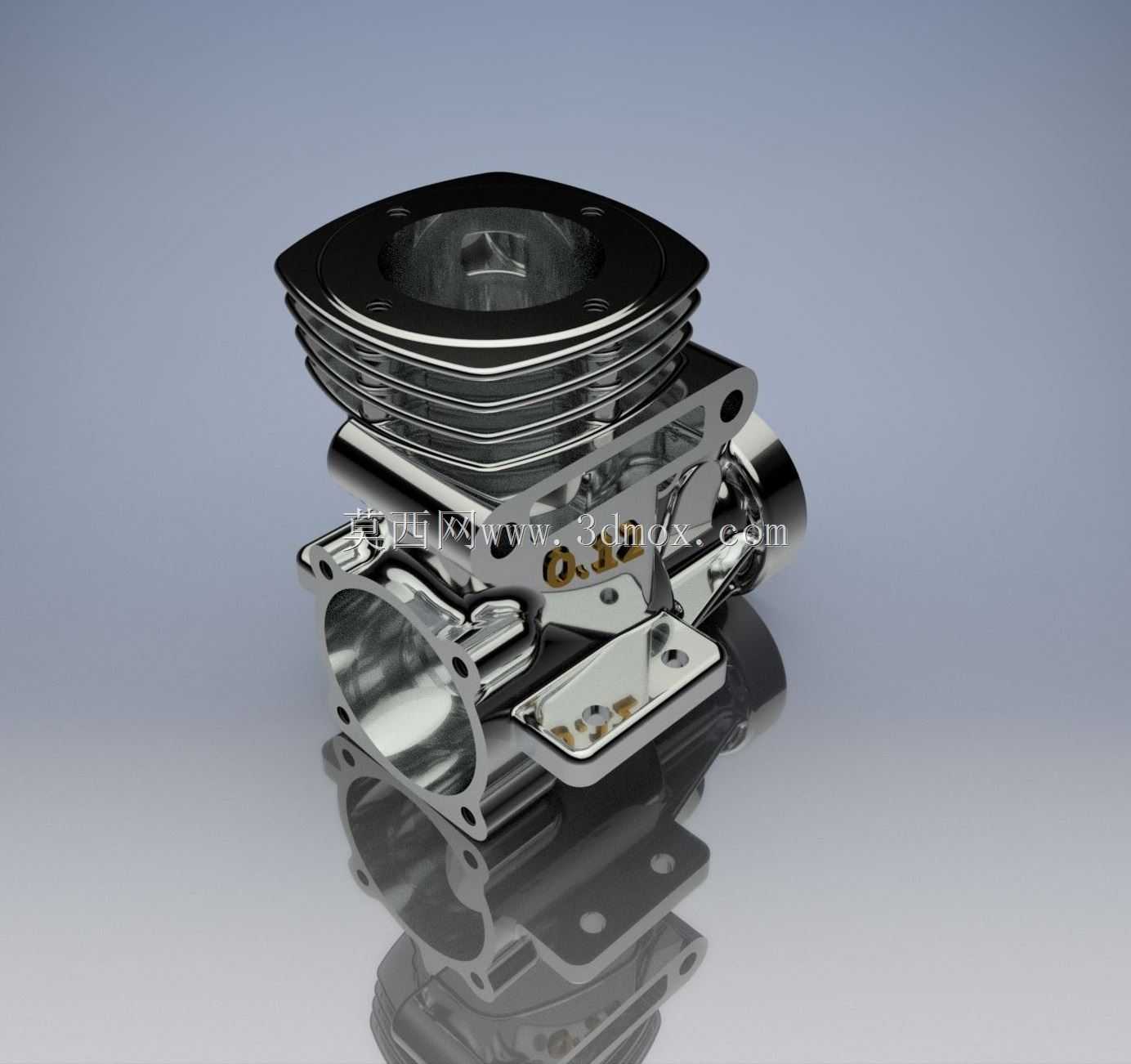

这款壳体是小型单缸风冷内燃机的核心承载构件，主要适配通用小型汽油机、航模动力、小型园林机械动力、便携发电机组动力这类对整机重量、散热效率有较高要求的应用场景，是动力单元实现燃烧室密封、运动部件支撑、散热功能集成的核心结构件。在实际设备运行过程中，该壳体需要同时承担多重核心功能：首先是为活塞往复运动提供精准的缸筒配合基准，保证活塞环与缸壁的密封间隙稳定，避免燃烧室漏气、动力输出损耗；其次要承载曲轴连杆机构的往复冲击载荷，平衡燃烧做功瞬间的爆发压力，将动力输出端的振动传递至整机安装基座，降低动力运行的抖动幅度；外侧集成的多层平行散热鳍片是风冷散热的核心结构，通过增大与空气的接触面积，将燃烧室传递至缸壁的热量快速带走，保证内燃机在持续高负荷运转时缸体温度维持在合理区间，避免润滑油高温失效、金属部件热变形卡滞。从设计思路来看，该壳体采用一体化集成布局，将缸筒散热段、曲轴安装腔、化油器连接座、消音器安装法兰、整机固定支脚整合为单一构件，减少了分体式设计的密封连接点位，降低了整机装配的复杂度与漏油漏气风险。散热鳍片采用等间距平行排布，鳍片厚度从根部到边缘逐步收窄，既保证了鳍片与缸体主体的热传导效率，也控制了壳体整体重量，适配便携类动力设备的轻量化需求。安装边界方面，缸体顶部预留四个均布的螺栓安装孔，用于与缸盖配合压紧燃烧室密封垫，孔位的位置度公差严格控制，保证缸盖压紧力均匀分布；侧面的进气接口与排气接口分别设置了定位凸台与螺栓孔位，可直接匹配化油器与排气消音器的安装尺寸，无需额外转接构件；下部的曲轴腔两侧设置了轴承安装位，同轴度精度满足曲轴高速转动的支撑要求；底部伸出的多个固定支脚预留了通孔，可通过螺栓将整机固定在设备机架上，支脚的受力角度经过优化，可分散做功过程的冲击载荷，避免长期运行出现支脚断裂问题。壳体表面的金属质感处理也兼顾了防锈与外观辨识度，外露的加工面均做了精度处理，保证配合部件的安装密封性。
