矩形开叉压花皮革皮带成型辊具结构

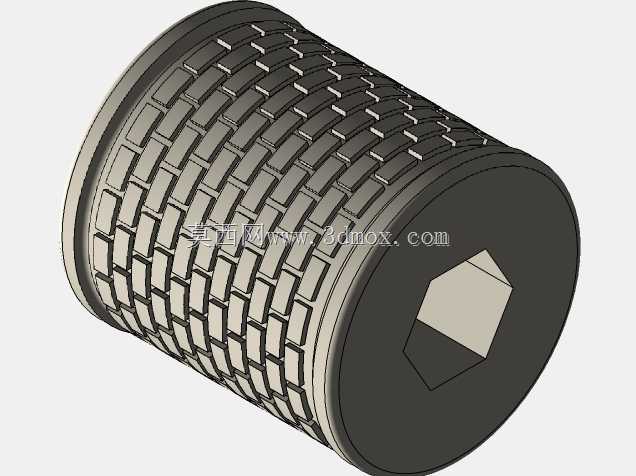

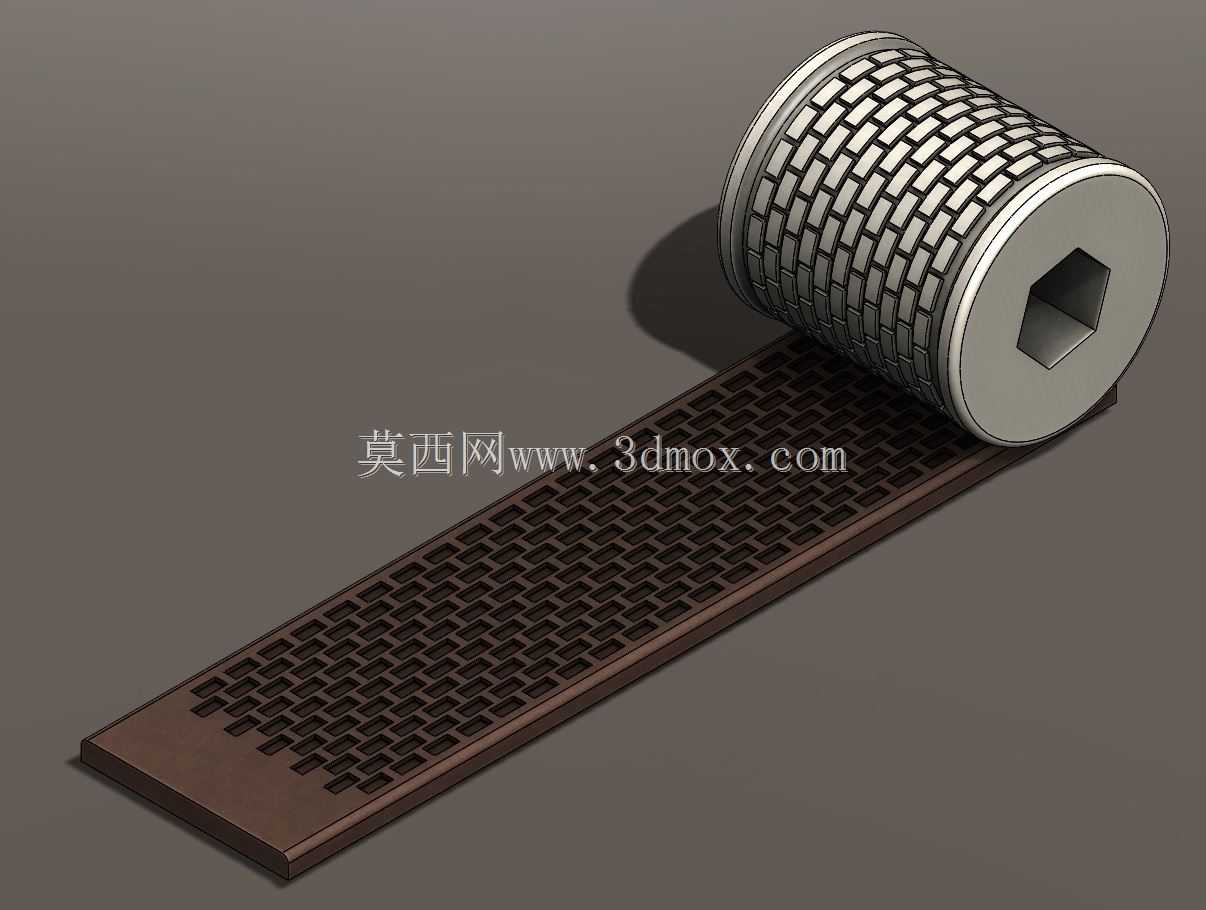

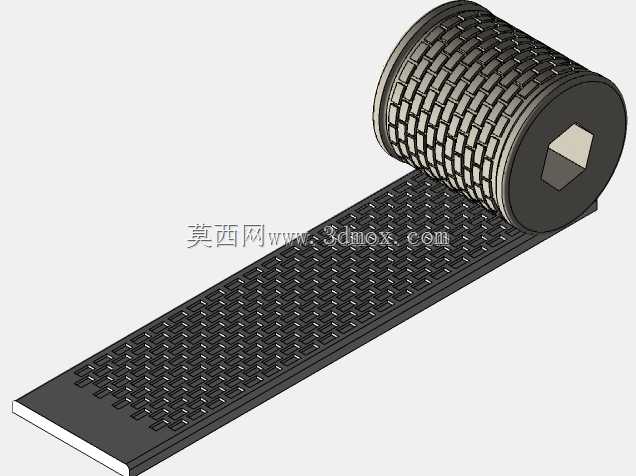

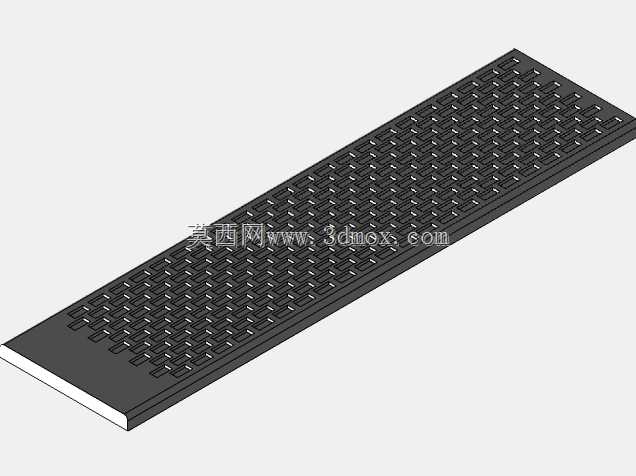

该结构主要应用于皮具加工生产场景，是皮带类皮具表面压纹成型工序的核心配套部件，适配小型皮具压印加工设备，可完成矩形截面开叉款皮带的表面纹理压制成型作业，也可适配小批量定制皮具的打样生产环节，在皮具加工厂的皮带生产流水线、手工皮具工作室的定制加工场景中都能发挥作用。该部件的核心功能是在皮带原料输送过程中，通过辊面与皮带表面的匀速滚压接触，将辊身表面的编织格纹纹理均匀转印到皮革皮带的表层，同时配套的肩部导向结构能够在压制作业过程中对皮带的进给路径进行限位引导，避免皮带在滚压过程中出现偏移、走斜的问题，减少压纹错位、边缘压痕不齐的不良品产生，结构边缘预留的圆角过渡成型位，能够在压纹作业的第一步就完成皮带边缘的圆角预压成型，省去后续单独修边倒圆角的工序，提升皮带加工的整体生产效率。在设计思路上，该结构采用辊筒配合平直托料板的组合形式，辊身表面的纹理单元采用等距交错排布的矩形格纹设计，每一个纹理凸起的边缘都做了微小的圆弧过渡处理，避免压合过程中划伤皮革表层，保证压出的纹理深浅均匀、边缘清晰，不会出现纹理断裂、深浅不一的问题；辊筒一端设计的内六角安装孔，能够适配标准的六角传动转轴，方便与现有压印设备的传动机构快速对接安装，无需额外定制连接轴件，降低设备改造成本；托料板的表面做了平整化处理，与辊筒之间的间隙可根据加工皮带的厚度进行适配调整，能够兼容不同厚度的皮革原料压制作业。从安装边界来看，辊筒的整体外径适配常规小型压印设备的安装工位尺寸，托料板的长度覆盖皮带压纹作业的全程进给行程，安装时只需将辊筒两端固定在设备的轴承座上，调整好辊筒与托料板的平行度即可投入使用，整体结构紧凑，不需要占用过多的设备安装空间，适配多数现有小型皮具压印设备的改装升级需求，能够帮助生产方快速完成矩形开叉皮带的压纹量产作业，压制成型的皮带纹理立体感强，边缘过渡自然，能够满足中高端皮具产品的外观品质要求。
