麦弗逊式汽车前悬减震摆臂总成结构

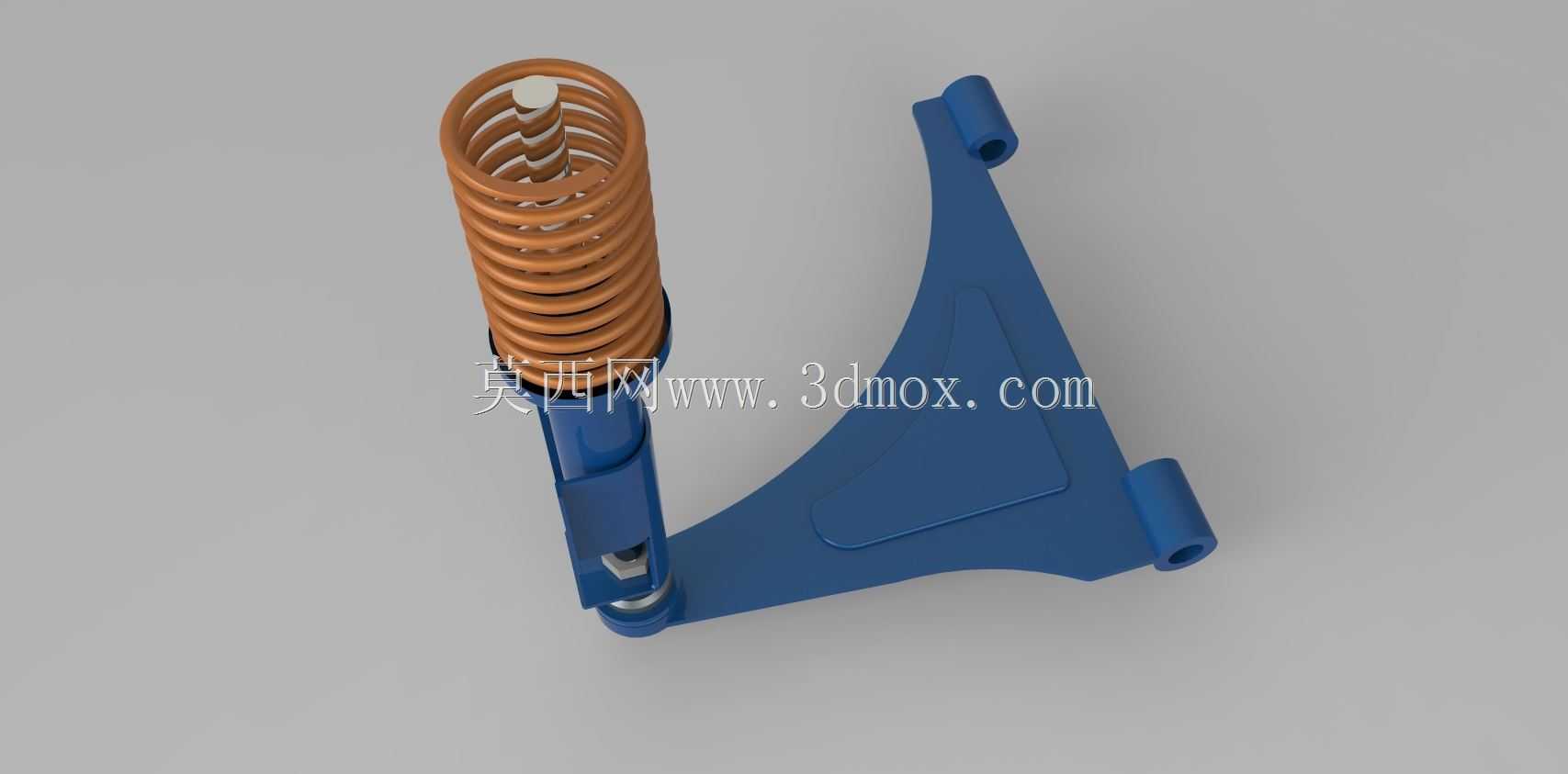

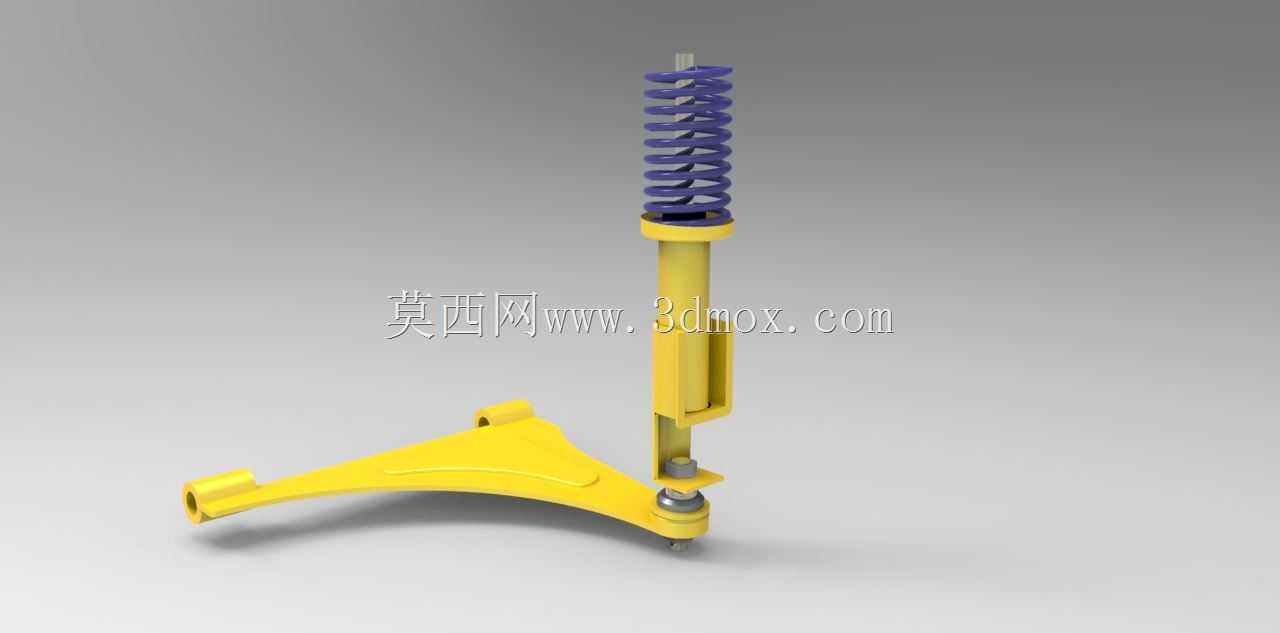

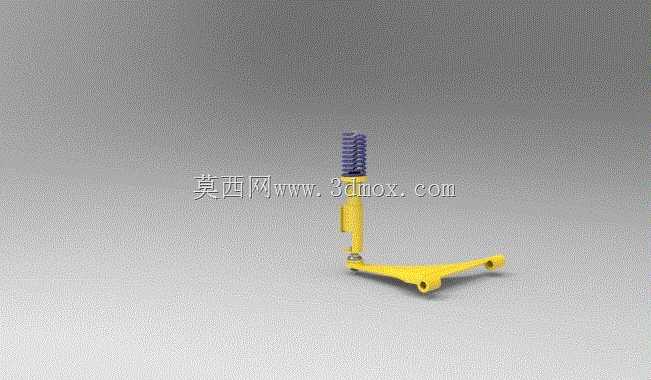

该结构是乘用车辆前置前驱布局中应用最广泛的前悬架承载导向总成，核心承担前轮与车身之间的力传递、震动过滤与运动导向作用，日常行驶中可缓冲路面颠簸带来的垂直冲击，约束车轮跳动时的运动轨迹，同时传递转向过程中的横向力、制动与加速工况下的纵向力，保障轮胎与地面的贴合度，直接决定车辆的操控稳定性与乘坐舒适性。整套总成集成了螺旋弹簧、筒式减震器、下摆臂三大核心部件，减震器作为主承载立柱同时兼任转向主销结构，下摆臂通过球头与转向节连接，另一端通过橡胶衬套与副车架铰接，螺旋弹簧套设在减震器筒身外侧，仅承担垂直方向的载荷，避免减震杆承受侧向弯矩，这种集成化设计大幅压缩了悬架的横向占用空间，给发动机舱的动力总成、转向机构留出充足布置余量，非常适合紧凑型家用车型的前置布局需求。设计过程中首先明确了安装边界的硬点约束：下摆臂前后衬套的安装孔位间距、减震器塔顶的安装面角度、下摆臂外点球头的活动摆角范围都严格匹配常见A级家用车的底盘硬点参数，减震器工作行程预留了足够的压缩与拉伸余量，避免极限工况下出现减震器触底或者拉脱的风险；下摆臂采用了变截面的冲压焊接结构，在保证纵向与横向刚度的前提下尽可能降低簧下质量，提升减震器的响应速度，球头与衬套的刚度匹配经过多轮运动学仿真调校，确保车轮上下跳动时前束、外倾角的变化量处于合理区间，减少轮胎的异常磨损。螺旋弹簧的刚度选取兼顾了空载与满载工况的偏频要求，减震器的阻尼特性与弹簧刚度匹配，可快速衰减弹簧的往复震动，避免车身出现多余的上下抛跳；安装层面，减震器塔顶通过三个螺栓固定在车身轮罩的加强座上，下摆臂两个衬套孔通过螺栓与副车架连接，整体拆装维护便捷，不需要额外拆卸周边的动力附件即可完成减震器或者下摆臂的更换，大幅降低后期维保的时间成本。
