方程式赛车双叉臂悬架结构运动学分析模型

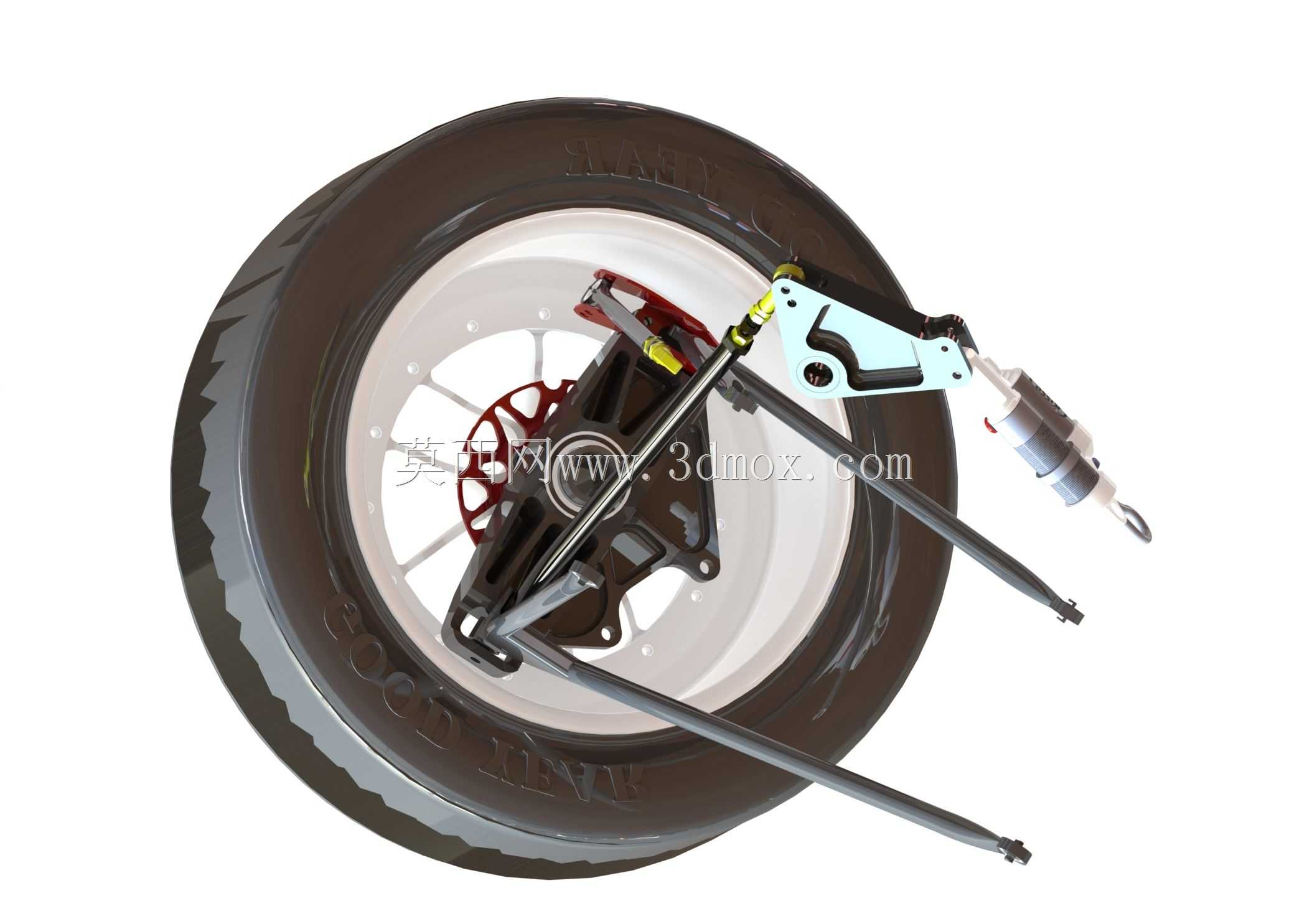

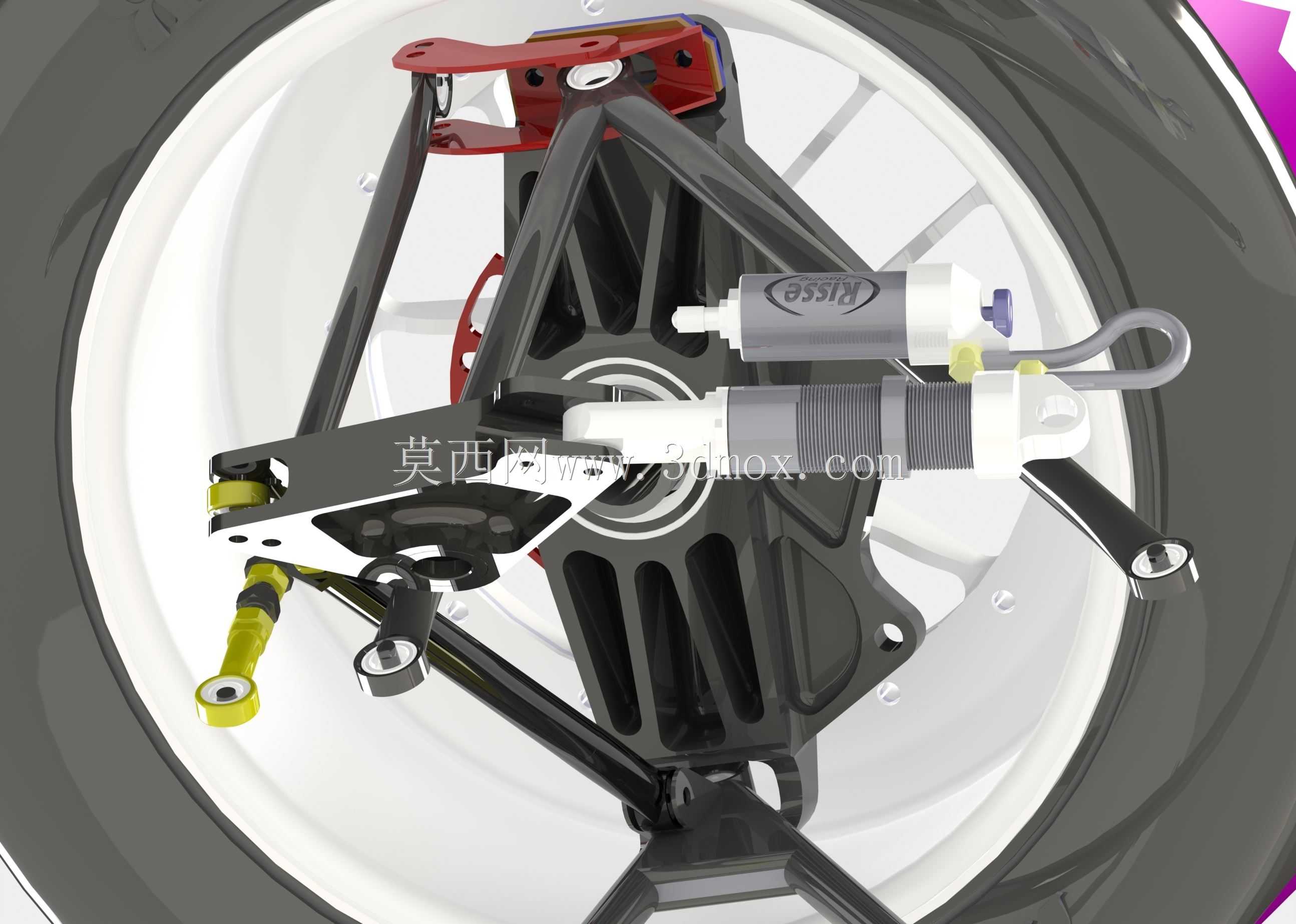

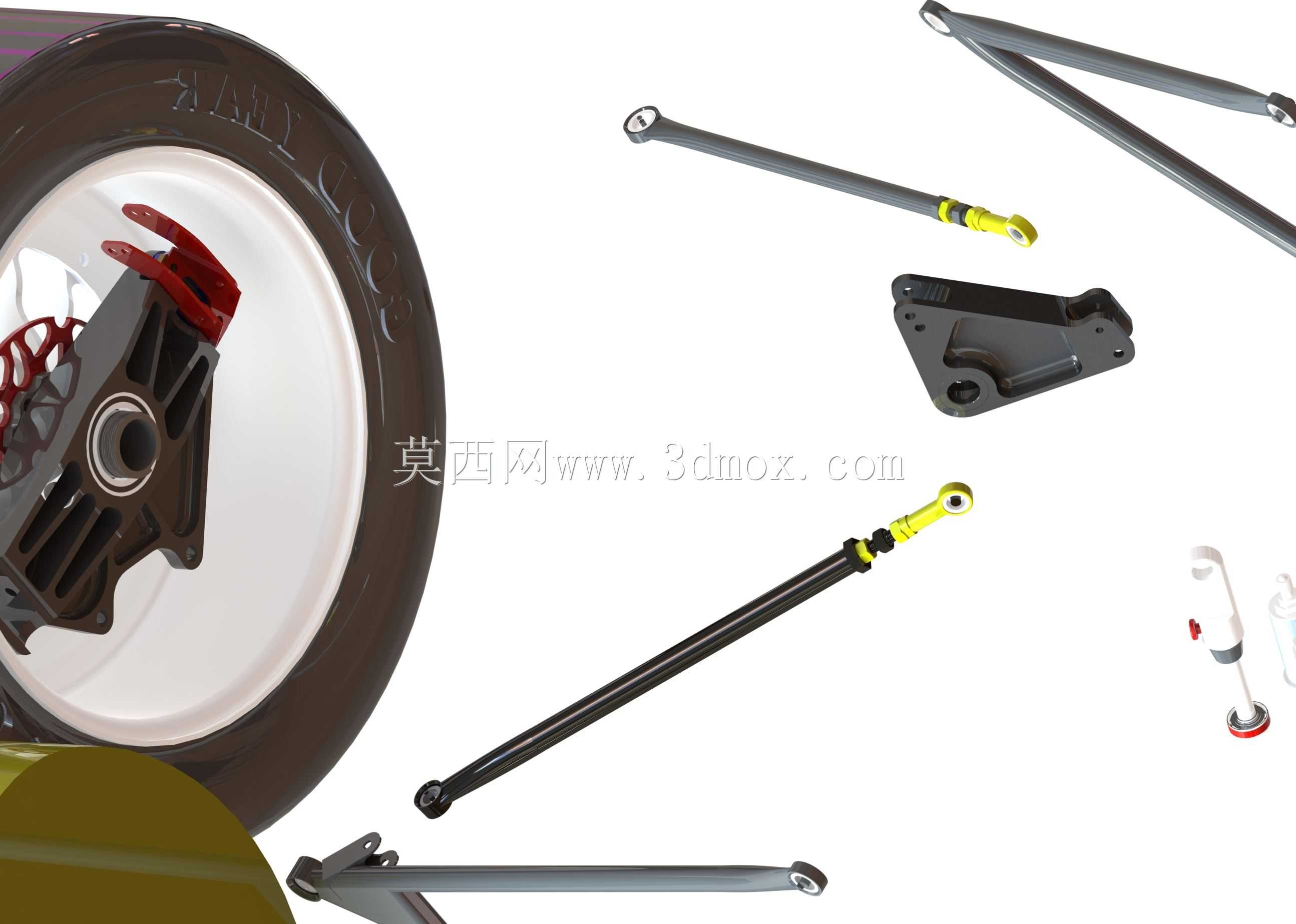

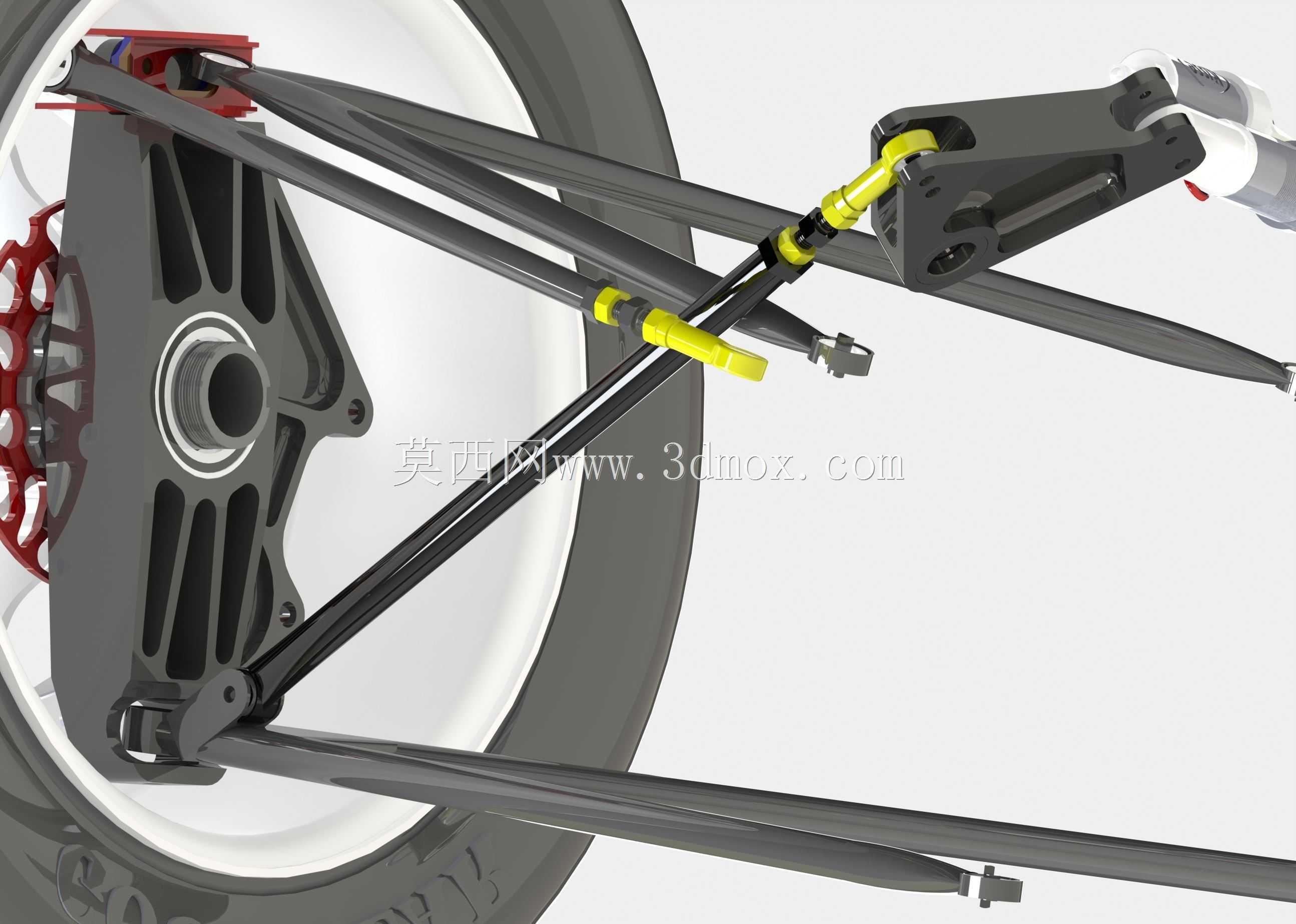

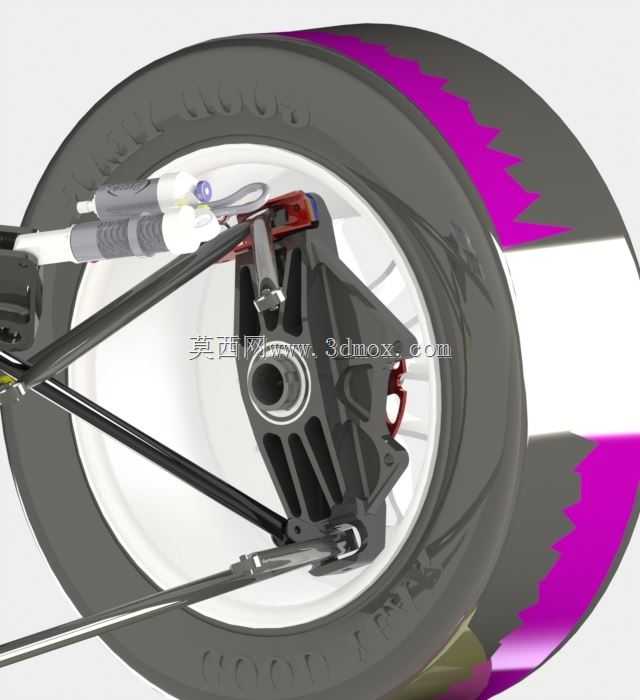

在场地赛车的底盘开发环节，悬架系统的运动学特性直接决定了轮胎接地性能、整车操控极限与行驶稳定性，这套轮边悬架结构针对方程式类竞速车型开发，覆盖了从轮边安装点到减震器连接端的完整运动链路。整套结构以转向节为核心承载部件，转向节上预留了轮毂轴承安装位、制动卡钳连接孔、上下控制臂球销安装座、转向拉杆连接点以及减震器下安装座，所有安装孔位的同轴度、端面垂直度公差均按照赛车级精度要求设定，避免运动过程中出现卡滞或应力集中。上下控制臂采用不等长双叉臂结构，上控制臂长度短于下控制臂，这种几何设定可以在车轮上下跳动时主动调整车轮外倾角，让轮胎在弯道侧倾工况下始终保持最大接地面积，控制臂与车架连接端采用橡胶衬套与鱼眼轴承组合的连接形式，兼顾运动自由度控制与高频振动过滤。减震器采用外置气罐的双向阻尼结构，减震器上端通过塔顶支座与车架副梁连接，下端通过叉形接头与转向节上的减震支耳连接，减震器安装角度经过运动学校核，在全行程跳动过程中不会与控制臂、轮辋发生运动干涉，同时阻尼力作用线与车轮跳动轨迹的夹角控制在合理区间，减少减震器活塞杆受到的侧向力，延长密封件使用寿命。转向拉杆布置在控制臂前方，拉杆两端采用球头结构，内外球头的长度差经过匹配，可在转向过程中实现阿克曼转角特性，让内外侧车轮按照合理转角差转向，减少轮胎侧滑磨损。轮辋内侧预留了足够的制动系统安装空间，可适配大尺寸通风刹车盘与对置活塞卡钳，满足竞速场景下的制动热容量需求。整套结构的运动边界经过反复校核，车轮上跳行程、下跳行程均按照赛事规则设定的限位范围设计，所有铰接点的运动轨迹都经过仿真验证，不存在死点或运动干涉问题，可直接用于悬架K&C特性仿真、运动动画演示以及结构强度校核参考，帮助设计人员快速验证悬架几何参数的合理性，缩短底盘调校的迭代周期。
