铝合金数控加工用拖刀结构设计

该拖刀结构主要面向小型数控铣削加工场景，适配桌面级CNC加工设备的轻量切削作业需求，可在常规平面铣削、修边、倒角工序中作为辅助刀具承载结构使用，能够在不更换主轴装夹状态的前提下拓展小型加工设备的作业范围，尤其适合铝合金薄板类零件的边缘修整、飞边去除等精细化加工场景，可有效减少频繁换刀带来的精度偏差与时间损耗。

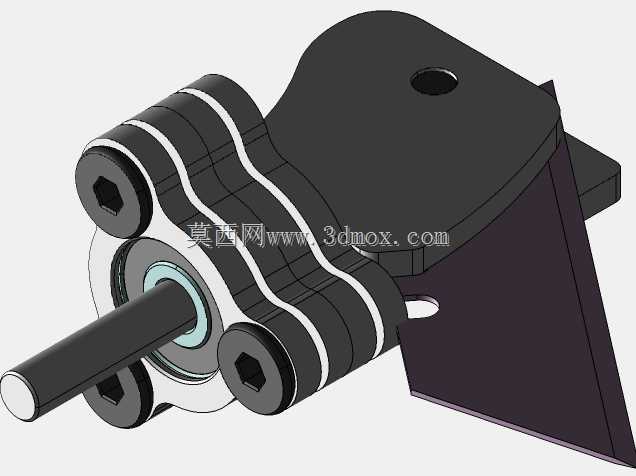

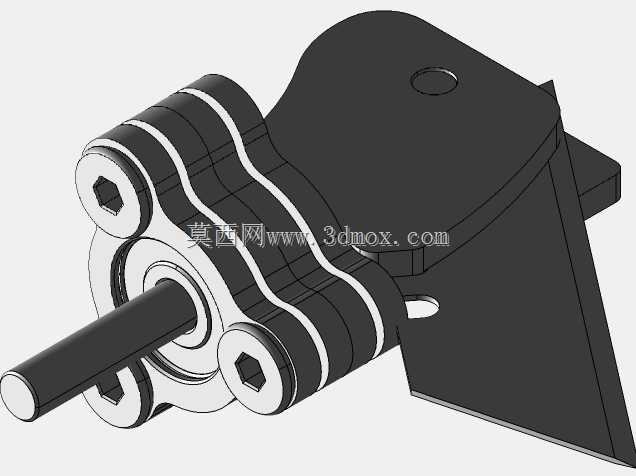

整体结构采用分层堆叠式设计思路，主体承载部分选用铝合金作为核心加工材质，兼顾结构强度与轻量化需求，避免额外增加主轴负载。上部设置标准圆柱安装柄，可适配常规铣刀柄的装夹尺寸，能够直接装夹在设备主轴或专用刀架位置，安装定位基准统一，无需额外定制转接配件。主体周向均匀布置三组锁紧螺栓结构，可实现刀片的多点压紧固定，保证切削过程中刀片不会出现偏移窜动，螺栓采用标准M5规格，日常维护更换刀片时无需使用特殊工具，常规内六角扳手即可完成拆装操作。

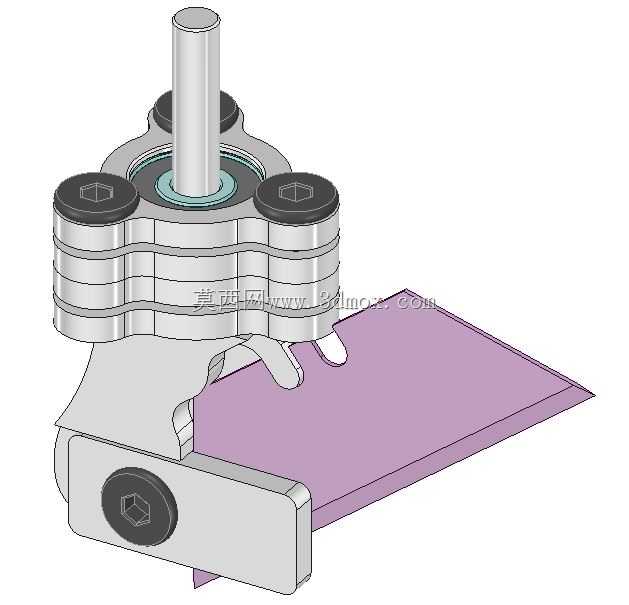

下部的刀片夹持位采用开放式槽型设计，可适配厚度2mm的标准方形刀片，刀片安装后伸出长度可根据实际切削深度需求进行微调，锁紧后可保证刀片与安装基准面完全贴合，避免切削受力时出现让刀现象。结构中部集成轴承承压组件，可承受切削过程中的径向载荷，保证拖刀移动过程中的转动顺滑度，减少运行阻力，经实际装配调试后，整体转动阻力可控制在极小范围内，不会对设备进给运动造成额外负担。

安装边界方面，上部安装柄直径适配常规弹簧夹头装夹范围，主体最大外径可满足小型加工中心的刀库换刀空间要求，下部刀片伸出后整体长度不会超出常规刀具的长度阈值，无需调整设备的软限位参数即可直接使用。设计过程中充分考虑了加工工艺性，主体结构的不同厚度部分分别适配6mm与3mm厚度的铝合金坯料，可直接在常规CNC设备上完成全部加工工序，钻孔、攻丝等工序均可在一次装夹中完成，无需二次装夹找正，加工难度低，适合小批量自制或配套生产。使用过程中需要注意检查刀片安装的平行度，若出现刀片贴合不紧密的情况可微调锁紧螺栓的压紧力，避免因刀片安装偏差导致加工面出现台阶或振纹，该结构不适合大余量重载切削作业，仅适用于小切深的精加工与修整工序，可有效提升小型零件加工的工序集中度，减少工件多次装夹带来的精度误差。
