汪克尔转子发动机三维结构设计模型

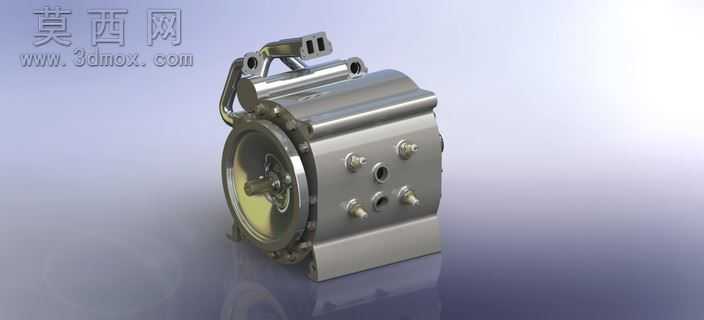

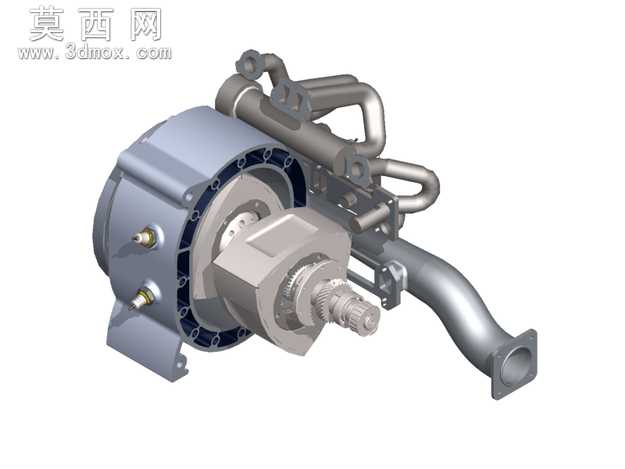

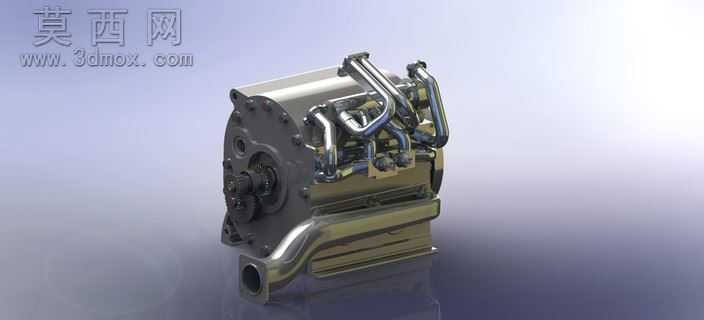

本模型为汪克尔转子发动机的完整三维结构设计，采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循三角转子发动机的实际工作原理与机械结构逻辑，对每一处零部件都进行了精准的尺寸还原与结构复刻。模型完整呈现了汪克尔发动机区别于传统往复式活塞发动机的核心结构：包含三角旋转活塞、 epitrochoid型缸体型面、前后端盖、偏心输出轴、进排气歧管、火花塞安装位、密封组件、支撑壳体等全部核心部件，各零部件之间的装配关系完全符合实际工程装配要求，可实现动态的运动干涉模拟，直观展现转子在缸内做行星运动时，三个独立工作室依次完成进气、压缩、点火做功、排气的完整四冲程工作循环。建模过程中对金属材质的表现做了精细化处理，缸体部分采用铸铝质感的哑光金属材质，进排气歧管做了铸铁质感的粗糙金属表面处理，输出轴与传动齿轮部分做了机加工亮面金属的材质区分，火花塞、密封件等小部件也分别赋予了对应的绝缘陶瓷、耐磨合金等材质属性，整体渲染效果真实还原了金属机械部件的质感，结构层次清晰可辨。设计过程中重点还原了汪克尔发动机结构紧凑、零部件数量少、运转平顺性高的结构特点，相较于传统往复式发动机，该模型省去了复杂的曲柄连杆机构与配气气门结构，通过转子的旋转运动直接输出动力，整体体积小重量轻的结构优势在模型中得到充分体现。模型同时还原了进气歧管的弧形走向、排气管道的法兰连接结构、壳体上的散热加强筋、安装固定支脚等细节结构，每一处连接位的螺栓孔、定位销结构都做了完整建模，可直接用于发动机结构原理教学、动力装置方案设计参考、相关机械结构的二次开发设计使用，能够帮助设计者直观理解转子发动机的特殊工作逻辑与结构优势，为相关特种动力装置的设计研发提供精准的三维结构参考。
