可调角度黄铜砂轮虎钳结构设计

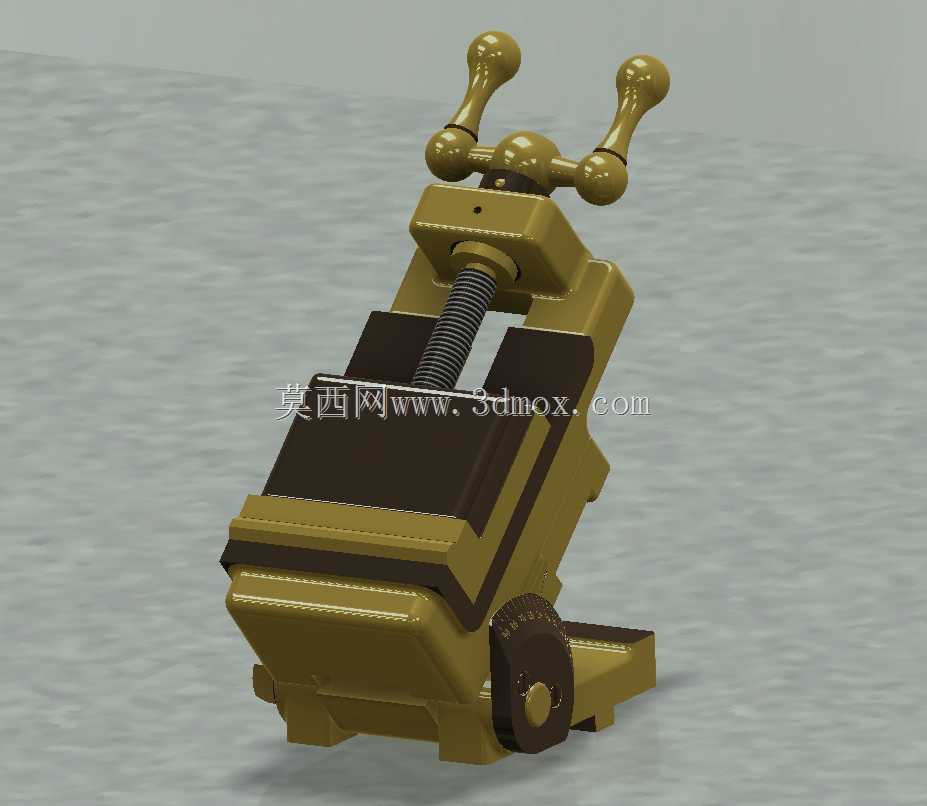

这款砂轮虎钳是磨削加工场景中不可或缺的工装夹持部件，主要应用于工具磨床、平面磨床的小型工件装夹环节，能够在砂轮修整、小型刀具刃磨、精密零件角度磨削作业中提供稳定的夹持力，避免工件在高速磨削的冲击力下出现位移、偏斜问题，保障磨削加工的尺寸精度与形位公差符合工艺要求。不同于普通平口钳仅能提供水平方向的夹持定位，这款虎钳增设了角度调节机构，可通过底部的刻度转盘配合锁紧结构，在0至90度范围内灵活调整夹持倾角，满足斜面、斜槽、成型刀具刃口等带角度特征的磨削装夹需求，无需额外制作角度垫铁即可完成多姿态工件装夹，大幅缩减磨削加工前的工装准备时长。在功能设计上，该虎钳采用双球头手柄驱动梯形螺纹传动副，梯形螺纹具备良好的自锁性能与传动强度，转动手柄时可带动活动钳身平稳沿钳身导轨滑移，夹持行程适配常规小型磨削工件的尺寸范围，钳口部位做了加宽防滑处理，咬合面的细密齿纹能够增大与工件接触面的摩擦力，即便是表面光滑的黄铜、高速钢工件也能实现牢靠夹持，不会在磨削侧向力作用下出现打滑窜动。整体结构采用黄铜材质打造主体框架，既保留了足够的结构刚性抵御磨削过程中的振动，又凭借黄铜材质的耐磨特性减少钳身导轨、螺纹传动部位的长期磨损，延长工装的实际使用寿命。从安装边界来看，该虎钳的底座采用标准平磨床工作台安装尺寸设计，底部预留的T型槽适配结构可直接与磨床工作台的T型槽配合压紧，无需额外改装连接结构，整体外形紧凑，不会占用过多磨床工作台的操作空间，在角度调整至最大倾角时，钳身最高点也不会与磨床砂轮架的下行行程产生干涉，能够适配多数中小型工具磨床的安装空间要求。设计过程中充分考虑了磨削作业的操作便利性，双球头手柄的握持位置符合人工机效，操作人员在调整夹持力度时无需借助额外加力杆，单手即可完成锁紧与松脱操作，角度调节转盘的刻度标识清晰直观，调整角度时可直接读取刻度值快速定位，减少反复校准的辅助时间，钳身的排屑斜面设计能够让磨削产生的磨屑、切削液自然滑落，不会堆积在导轨与螺纹缝隙中造成卡滞，日常维护仅需定期清理接触面并加注少量润滑油即可保持操作顺畅。
