全自动平面口罩生产输送一体机结构设计

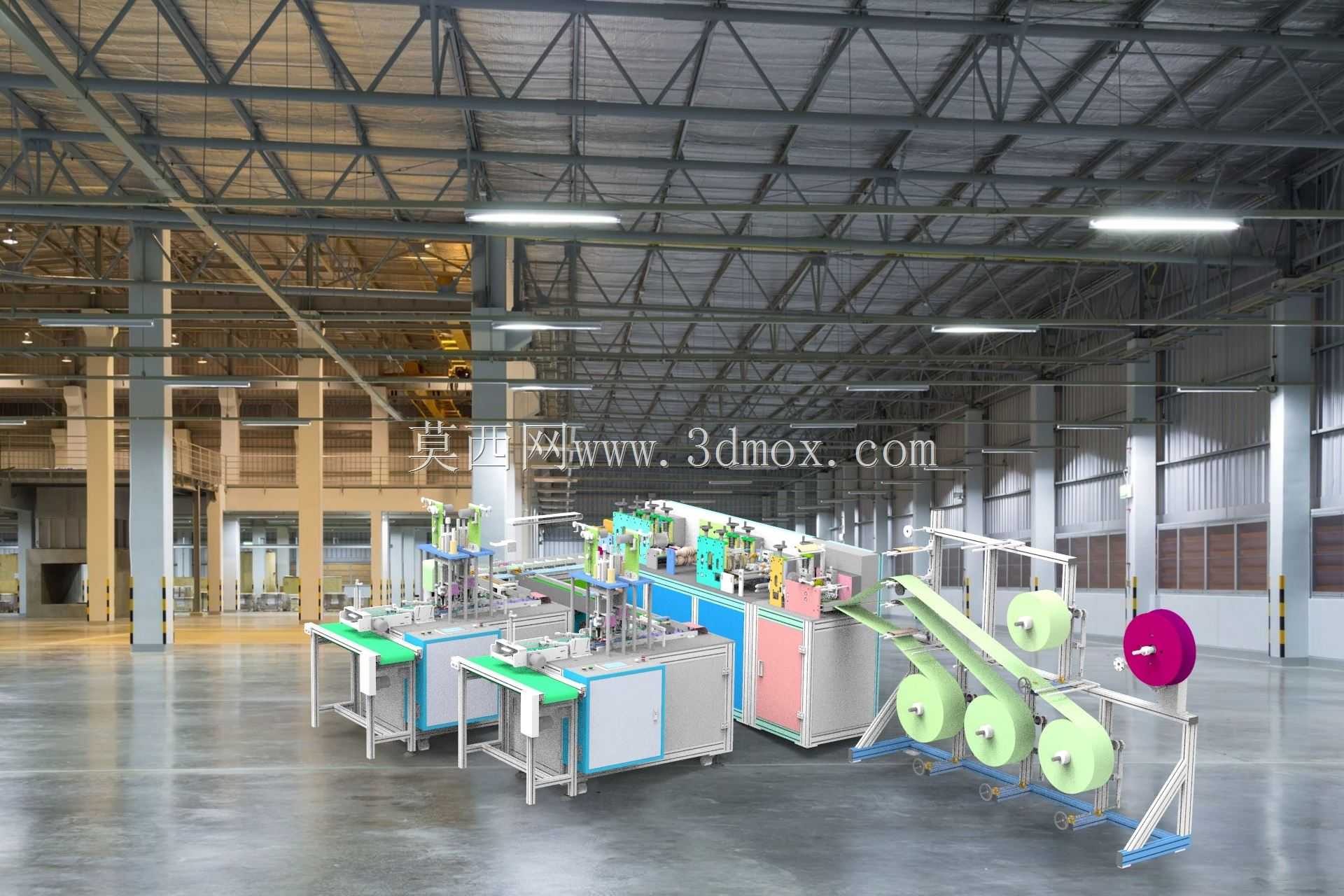

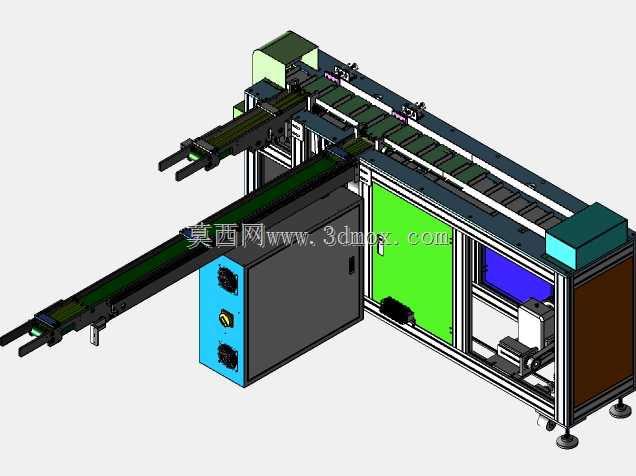

该设备面向民用防护口罩、医用平面口罩的规模化量产场景设计，主要部署于洁净生产车间、防疫物资生产厂区的口罩生产工段，承担从原料上料、片材成型到成品输出的全流程衔接输送功能，可打通口罩生产各独立工序的物料流转壁垒，替代传统人工周转模式，大幅降低生产过程中的人工接触污染风险，同时提升整线生产节拍稳定性，适配日均十万级以上产能的口罩生产需求。设备整体采用模块化分段式设计思路，从功能上可划分为原料放卷输送段、工序衔接输送段、成品出料输送段三个核心单元：原料放卷段配置多组可调式料架，可同时承载多层无纺布、熔喷布、鼻梁条、耳带原料的放卷作业，每组分卷机构都配备张力调节组件，可根据不同原料的厚度、拉伸特性自适应调整放卷张力，避免原料拉扯变形或松垮跑偏，保障原料进料的平整度；工序衔接段采用窄幅平皮带搭配定位挡条的输送结构，可精准匹配前段打片、焊耳带、折边等工序的加工节拍，每段输送的接驳位置都设置了可调式导向挡板，可根据不同规格口罩的尺寸参数调整导向间距，确保片材在工序流转过程中位置精准，不会出现偏移、叠片问题；成品出料段采用倾斜式爬坡输送结构，可将加工完成的成品口罩平稳输送至后端包装工位，输送面配备防静电涂层，避免成品口罩在输送过程中产生静电吸附浮尘，满足卫生级生产要求。在安装边界设计上，设备整体采用工业铝型材搭配钣金封板的框架结构，底部配置可调式支撑脚轮与固定脚杯，既可以根据车间布局需求灵活调整设备摆放位置，也可以在定位后通过脚杯调平设备，保障输送面水平度误差控制在合理范围内；设备各功能段的电气走线全部内置在型材槽内，外接气源与电源接口统一布置在设备侧下方，安装时无需对车间现有管线进行大规模改造，可快速对接现有口罩生产单机组建完整产线。设备的操作侧预留了充足的维护空间，各输送模组都采用快拆式安装结构，日常清洁、易损件更换时无需复杂工具即可快速拆解，适配卫生级生产场景下的定期消杀维护需求，输送速度可通过控制系统无级调节，能够灵活匹配不同产能规模、不同工序节拍的生产需求，既可以适配全新搭建的全自动化口罩生产线，也可以对现有老旧口罩产线进行输送段升级改造，帮助生产方快速提升产线自动化水平，降低人工周转的劳动强度与物料损耗率。
