四轮架中期总成机械结构三维设计

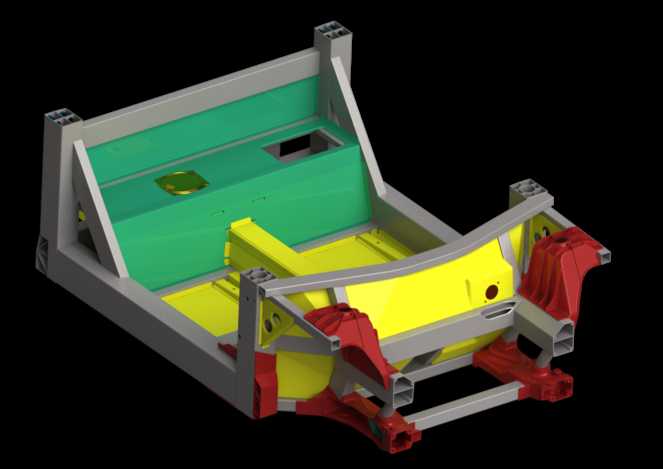

本作品为四轮架中期总成的三维结构设计，建模过程严格遵循机械结构设计规范，依托三维参数化建模逻辑完成全零件的特征搭建，从基础的基准轴、基准面定位出发，逐步完成各结构件的草图绘制、特征拉伸、切除、倒角、拔模等操作，确保每一处安装位、连接孔、支撑结构的尺寸精度符合装配公差要求。渲染阶段采用工业级材质映射方案，对不同功能的结构件赋予差异化材质表现：主体承载框架采用哑光金属灰材质，还原高强度合金结构钢的磨砂质感，清晰呈现框架的焊接拼接结构与加强筋布局；中部功能舱体采用亮面绿色涂装材质，模拟工程装备常用的防护漆面效果，表面预留的检修开孔、定位凸台结构清晰可辨；下部功能组件采用明黄色工程防护材质，突出核心功能模块的布局位置；端部连接支座采用高饱和度红色材质，清晰标识出与行走轮组、外部连接构件的装配对接位置。结构设计上采用框架式承载思路，外围通过异型截面梁搭建主承载框架，斜向布置的加强筋连接框架上下梁体，有效提升整体结构的抗扭、抗弯承载能力，框架端部预留的标准化连接接口可直接匹配轮组安装座，无需额外加工转接件；中部舱体采用半封闭结构，既为内部安装的功能部件提供防护空间，又预留了检修操作开口，兼顾防护性与维护便利性；下部的黄色功能模块通过螺栓连接结构固定在框架底部安装位，红色的端部支座集成了多组连接孔位，可同时满足轮组安装、牵引连接、附属部件挂载的多重装配需求。设计过程中充分考虑中期方案的验证需求，所有结构均保留了参数化修改接口，可根据后续仿真测试结果快速调整梁体截面厚度、安装孔位间距、加强筋布置角度等参数，无需重新搭建整体模型，有效提升后续方案迭代的效率；各零件之间的装配关系完全按照实际装配逻辑设置，可直接生成爆炸视图用于装配工艺指导，也可导入仿真模块开展静力学、模态分析，验证结构在额定载荷下的形变、应力分布情况，为后续的详细设计优化提供可靠的三维模型基础。
