宝马摩托自行车一体车架三维结构设计

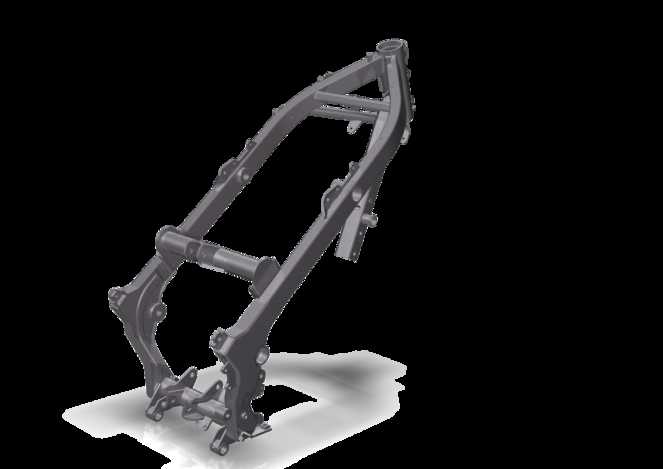

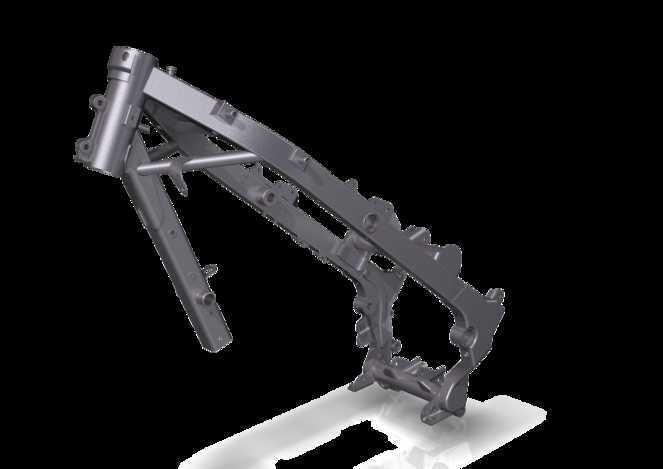

本作品为宝马品牌适配的摩托车与自行车通用型车架三维建模成果，建模过程严格遵循机车车架的工业设计规范，以参数化建模逻辑完成整体结构的搭建。建模阶段首先梳理车架的核心受力逻辑，以车头转向立管为基准定位点，依次搭建主纵梁、后摇臂安装支座、座椅承载横梁、动力系统安装位等核心结构，所有连接点位的尺寸均参考宝马机车的原厂装配标准设定，确保各安装孔位、连接端面的公差符合实际装配要求。材质渲染阶段针对车架的金属材质特性进行参数调试，主体结构采用高强度铝合金材质表现，调整金属粗糙度参数模拟铸铝构件的哑光磨砂质感，对焊缝位置做细微的凹凸纹理处理，还原金属焊接工艺的真实细节，对安装孔的内圈、连接轴的配合面做高光处理，体现机加工面的精度特征。结构设计上兼顾摩托车与自行车的适配需求，前部转向立管兼容两种车型的转向轴承安装尺寸，中部预留的安装位可适配摩托动力总成或自行车的传动机构，后部摇臂支座采用对称式结构设计，可同时适配摩托后平叉与自行车后轮架的安装需求，整体框架采用桁架式受力结构，在保证结构强度的前提下尽可能优化管材排布，降低整体自重。建模过程中对每一处弯折的管材都做了曲率连续处理，避免应力集中的结构缺陷，所有连接节点都做了圆弧过渡处理，既符合金属构件的加工工艺要求，也提升了整体结构的视觉流畅度。渲染阶段采用影棚级布光方案，以主光源勾勒车架的主体轮廓，辅光源照亮结构的暗部细节，通过光影层次清晰展现车架的空间结构与各部件的连接关系，让观看者可以直观理解车架的受力路径与装配逻辑，整体模型完整还原了这类跨界车架的设计细节，可用于结构展示、装配模拟、设计参考等多种场景。
