仿烟斗造型电子汽化器内部结构设计

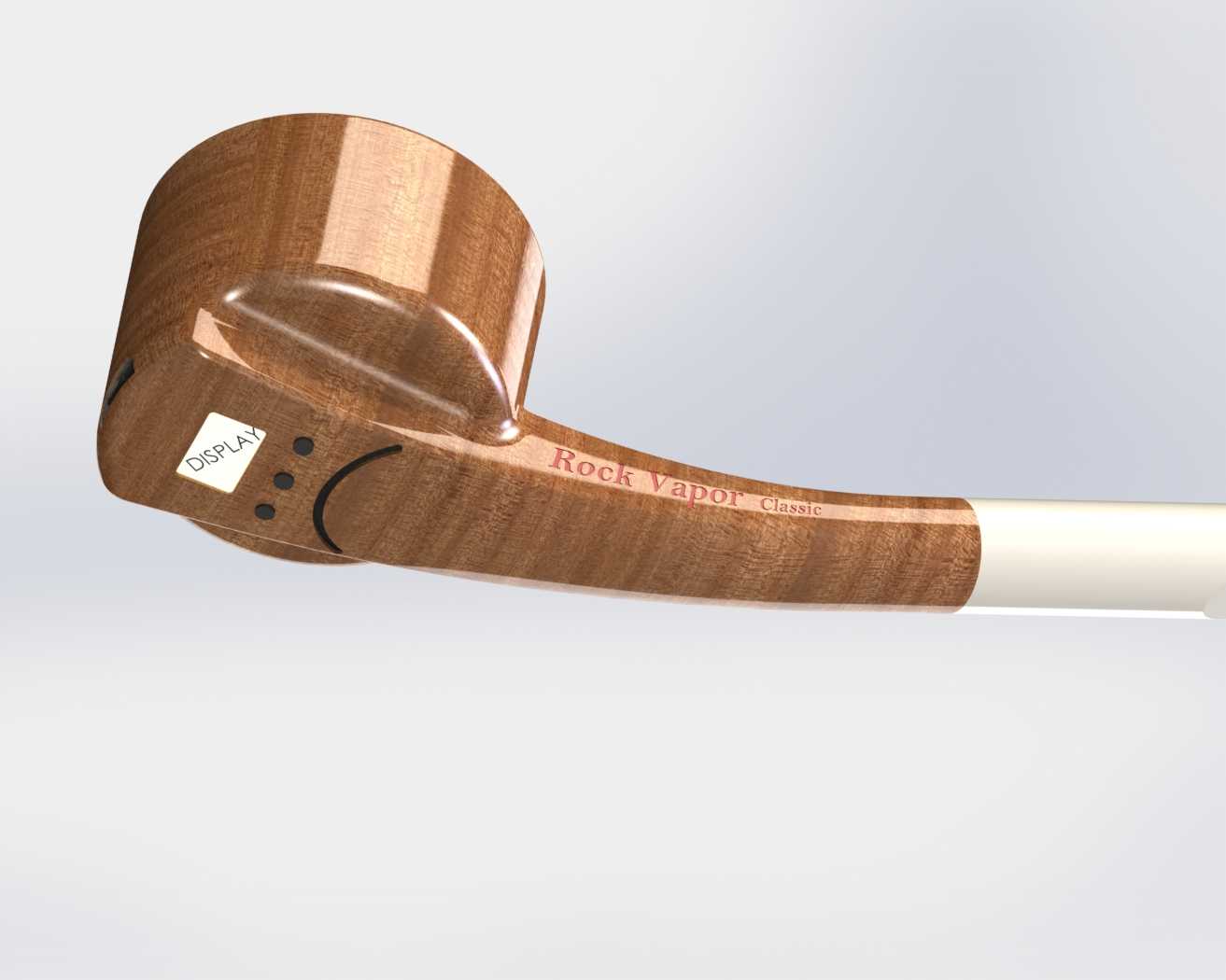

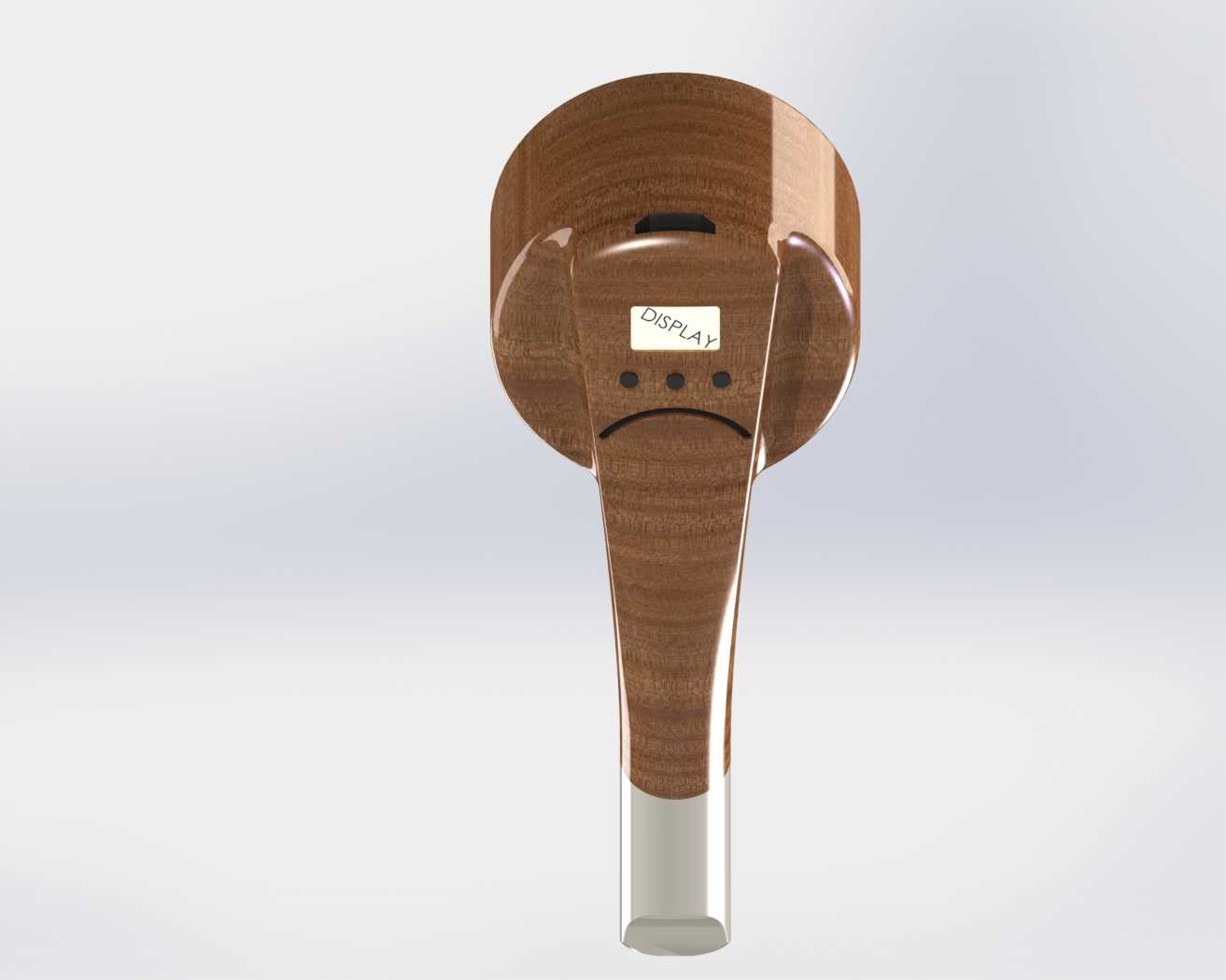

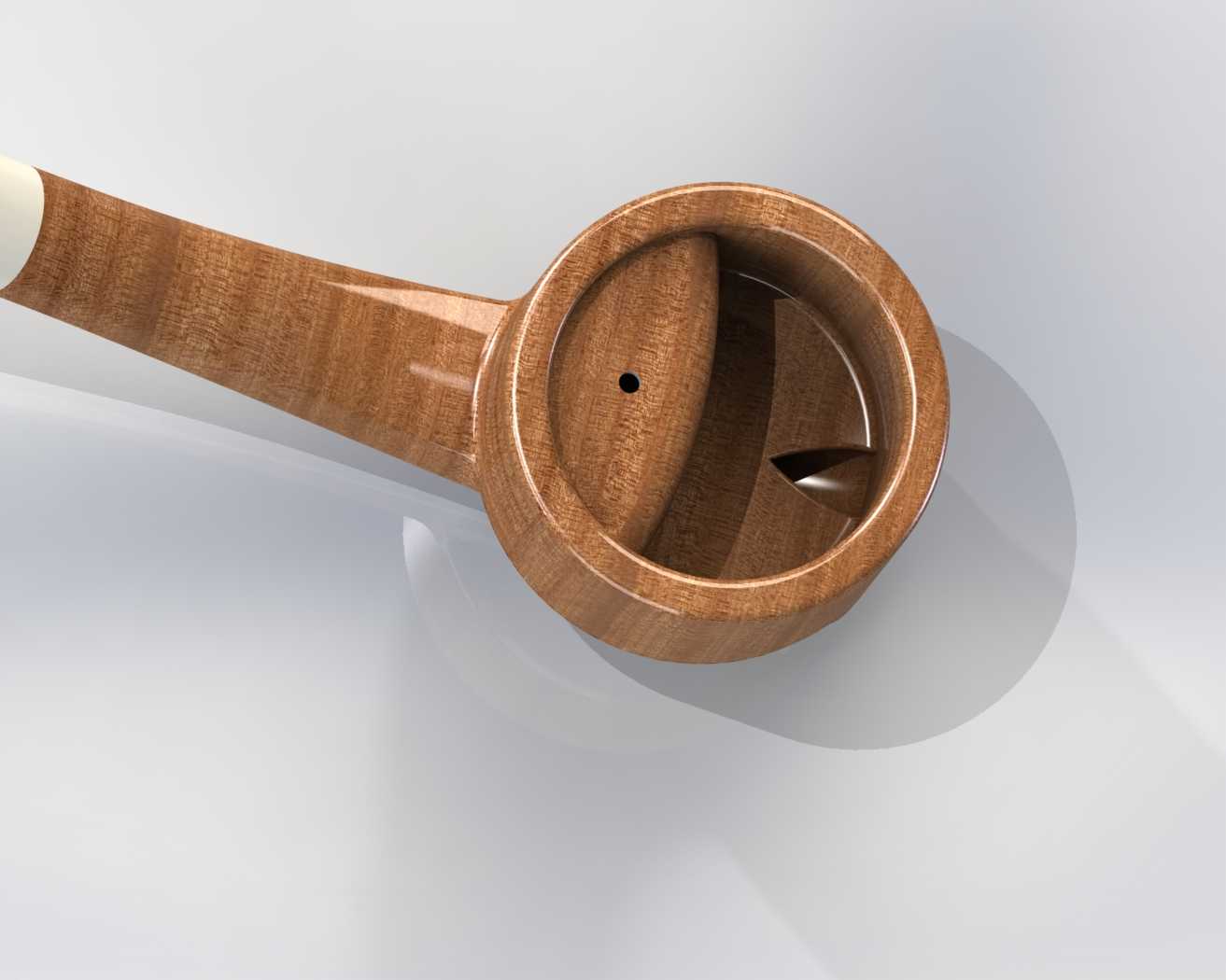

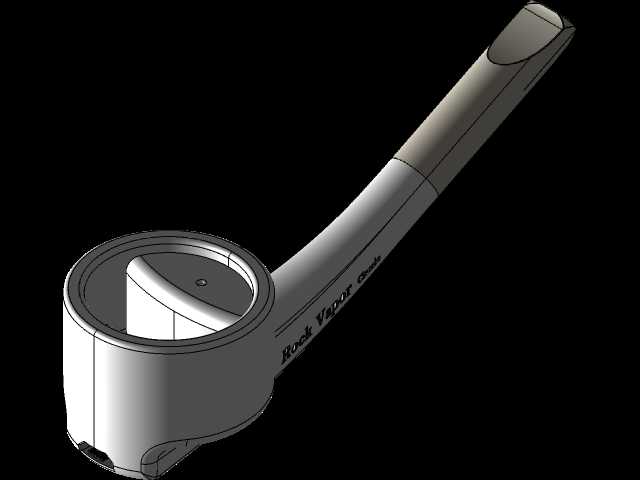

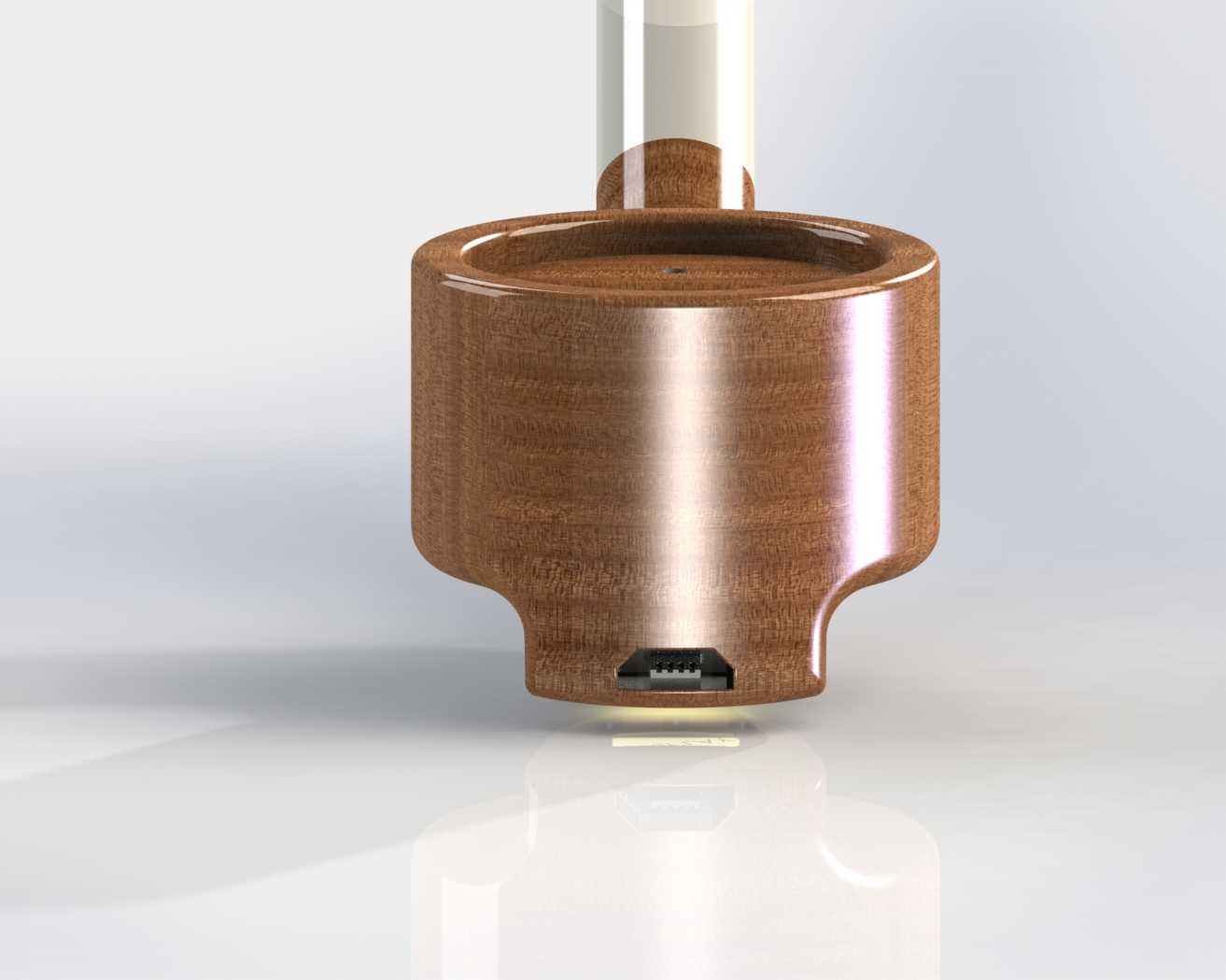

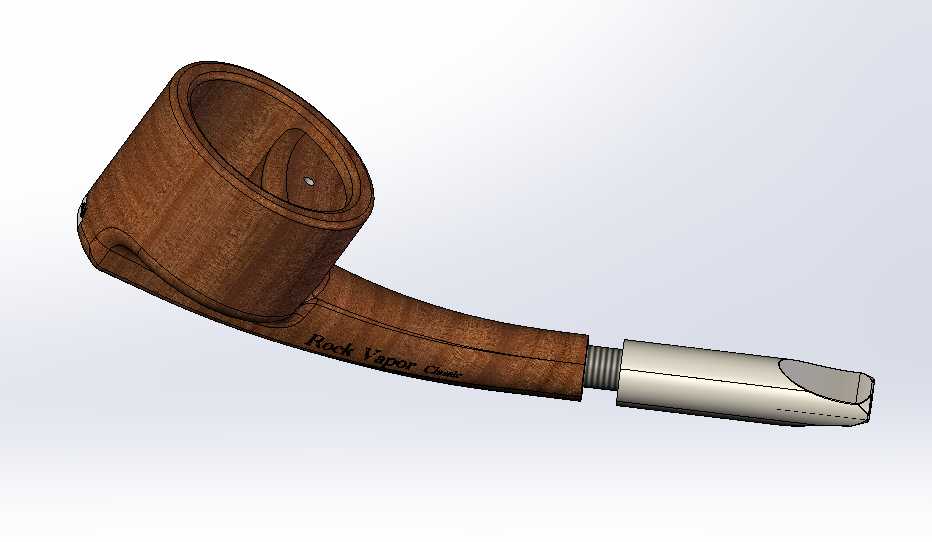

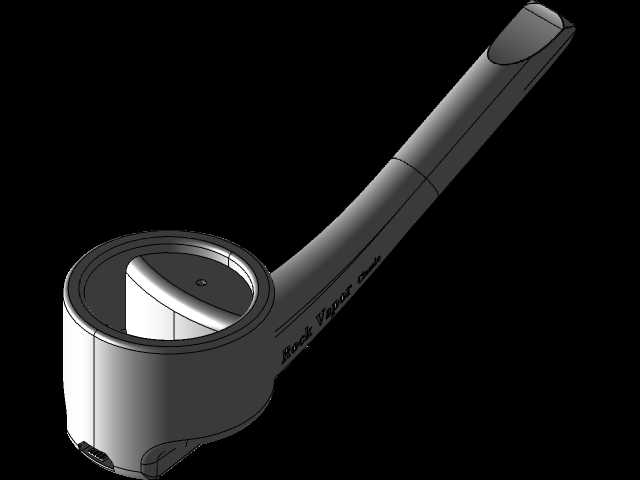

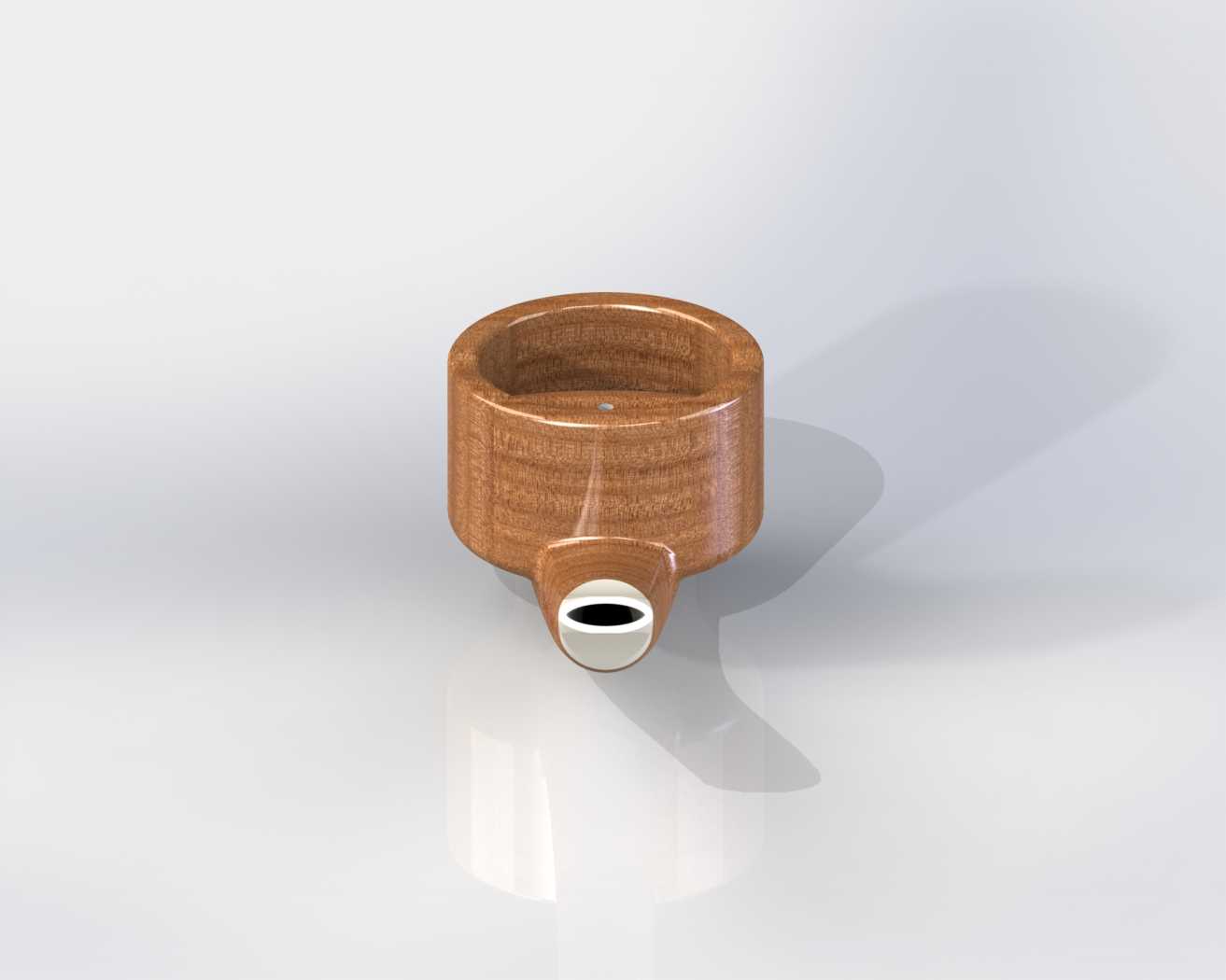

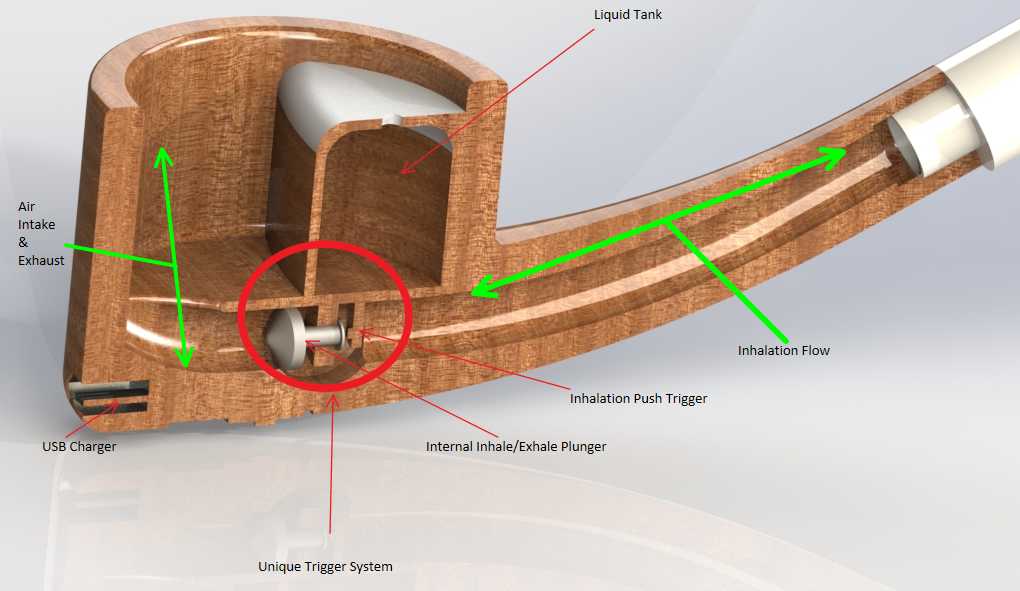

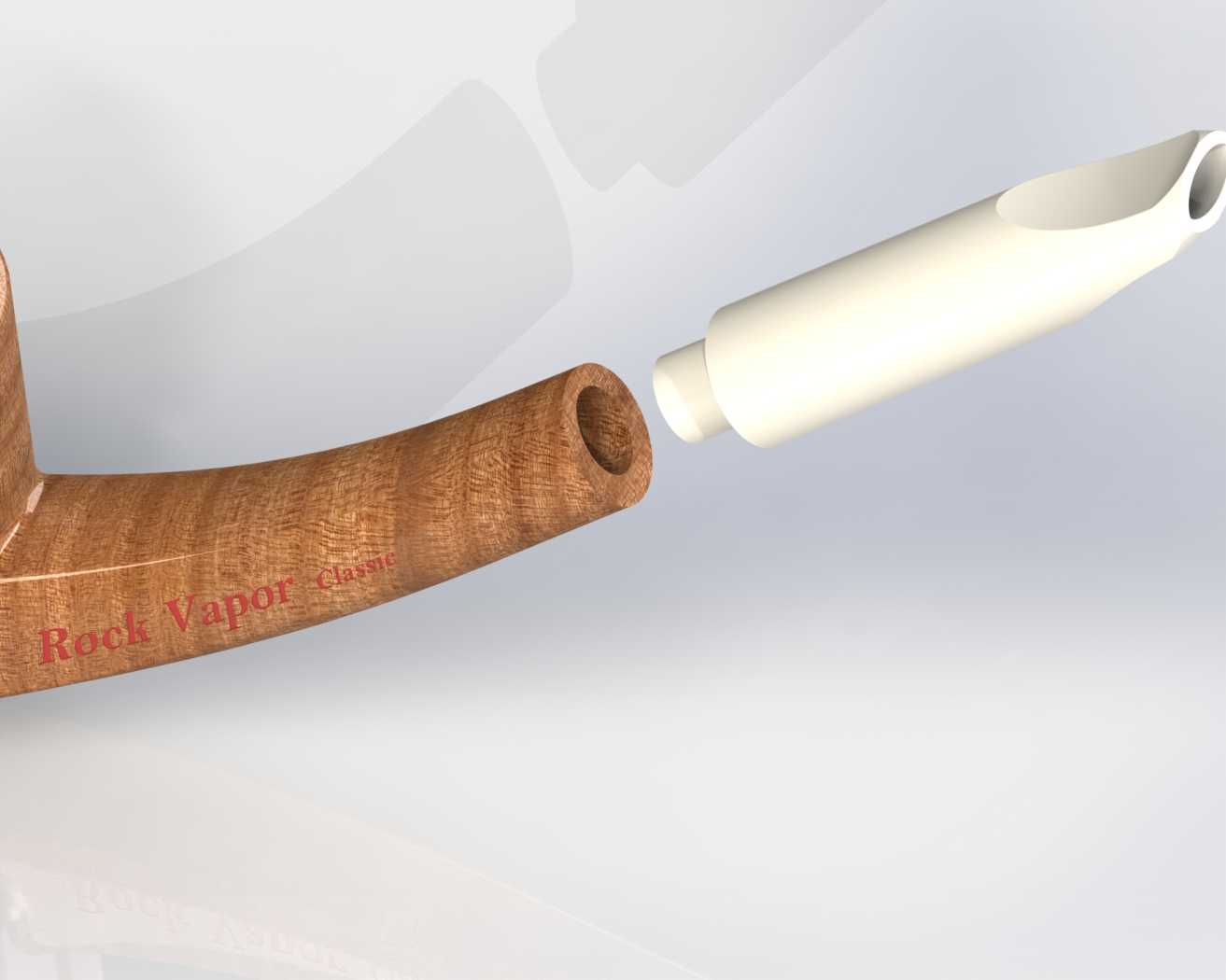

该设计面向个人消费类电子雾化器具领域，适配日常便携使用的场景，打破传统电子雾化设备的常规柱状外观，采用经典烟斗的握持形态，贴合用户手持使用的人体工学弧度，单手握持时受力均匀，长时间持握也不会产生硌手、滑脱的问题，适配日常居家、户外休闲等多场景的使用需求。设备核心用途是实现雾化介质的存储、触发式汽化与顺畅导气，将存储的液态介质在触发状态下汽化为可吸入的蒸汽，同时通过内部流道的优化设计，保障吸气阻力处于舒适区间，还原传统烟具的使用体验。功能特性上，该设备摒弃了传统电子雾化设备常用的外部按键触发结构，采用内部柱塞式气流传感触发机制，当用户在吸嘴端吸气时，流道内部形成负压差，带动内部柱塞顺着气流方向移动，接通汽化回路启动雾化工作；当用户停止吸气呼气时，弹簧加载的柱塞反向复位，立刻切断汽化回路，避免无触发状态下的持续工作，减少介质浪费与无效能耗，同时内置的橡胶挡板结构与柱塞联动，在管道内侧完成翻动动作，实现气流的单向导通，避免呼出气体反向冲入储液腔造成介质污染。设计思路上，整体将储液腔、触发结构、充电模块、导气流道全部整合在仿烟斗的一体化壳体内部，储液腔设置在烟斗斗部的空腔区域，最大化利用内部空间提升储液容量，USB充电接口布置在斗部底端，不破坏侧面握持面的流畅性，气流路径从斗部侧面的进气口进入，经过触发结构区域后顺着烟杆内部的流道导向吸嘴端，全程流道做圆弧过渡处理，避免直角弯折造成的气流紊流，降低吸气时的异响与阻力波动。外形尺寸上整体控制在17毫米×17毫米×170毫米的狭长空间内，安装边界上所有内部元器件均贴合壳体内壁布置，柱塞的活动行程预留足够的安全余量，不会在晃动、倾斜状态下出现误触发，充电接口的位置避开日常握持的手指接触区域，插拔充电线时无需调整握持姿态，内部各功能模块之间设置隔离筋位，避免储液腔渗漏的液体接触电路模块造成故障，整体结构紧凑无多余冗余空间，在还原经典烟斗外观质感的同时，实现电子汽化设备的全部核心功能。
