空间环绕球体轨道环运动结构

　　这类轨道环绕球体的结构，常出现在运动原理演示教具、趣味机械摆件、小型传动演示装置的开发场景中，也可作为行星运动模拟机构的简化核心单元，用于科普展项的机械互动模块搭建，或是机械原理课程中空间回转运动的具象演示载体。从实际功能来看，该结构核心是实现环绕构件沿固定空间轨迹绕中心球体做连续回转运动，过程中环绕构件与中心球体保持稳定的相对位置间隙，不会出现运动干涉，也不会因回转离心作用出现结构松脱，可直观展示单环斜置绕中心体回转的空间运动状态，帮助观察者理解空间交错轴系下的运动传递逻辑。设计过程中首先要确定中心球体的基准直径，以此为依据推导环绕环的内圈轮廓尺寸，环绕环的内圈需与球体外表面保持均匀的预留间隙，间隙值根据实际应用场景调整，

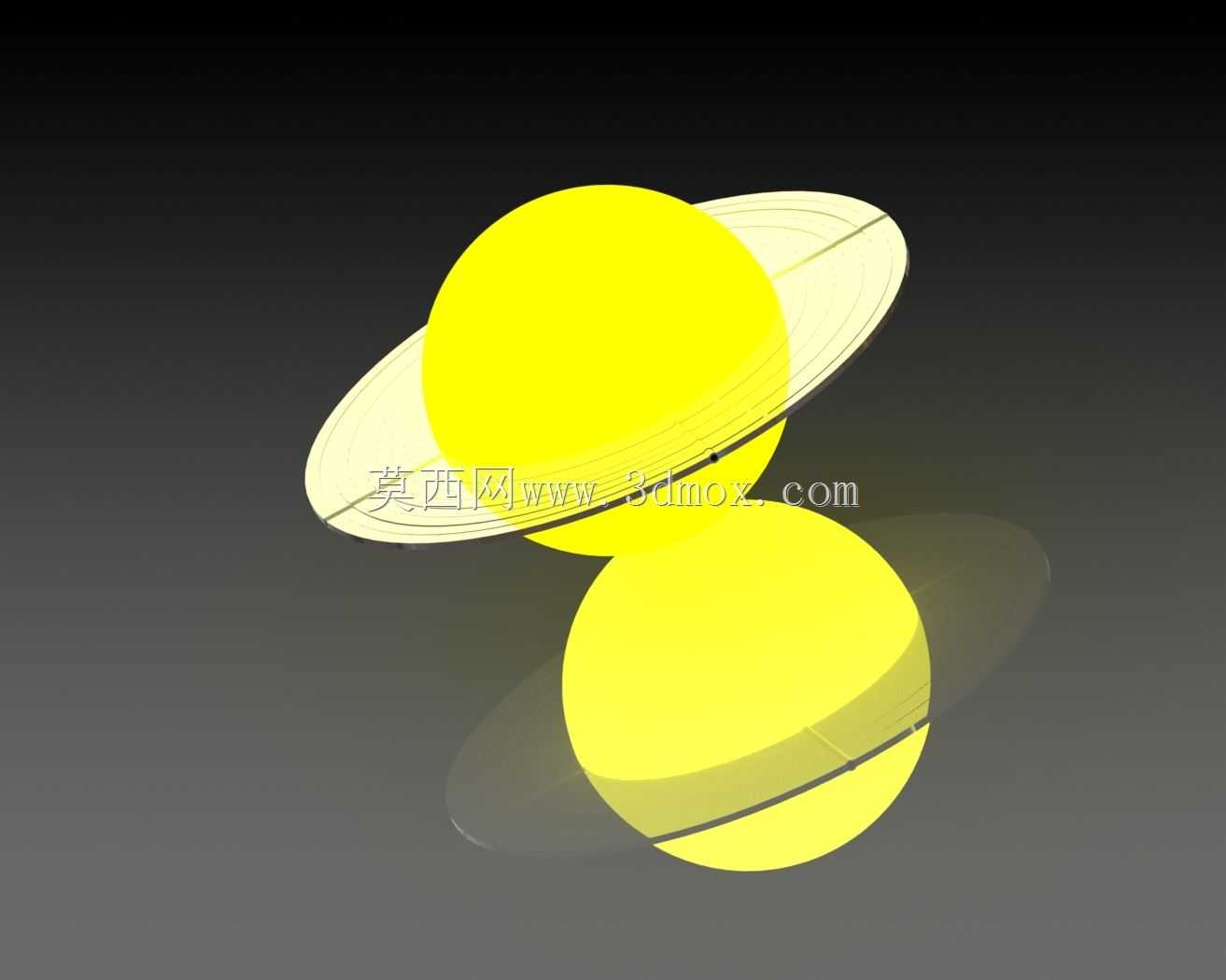

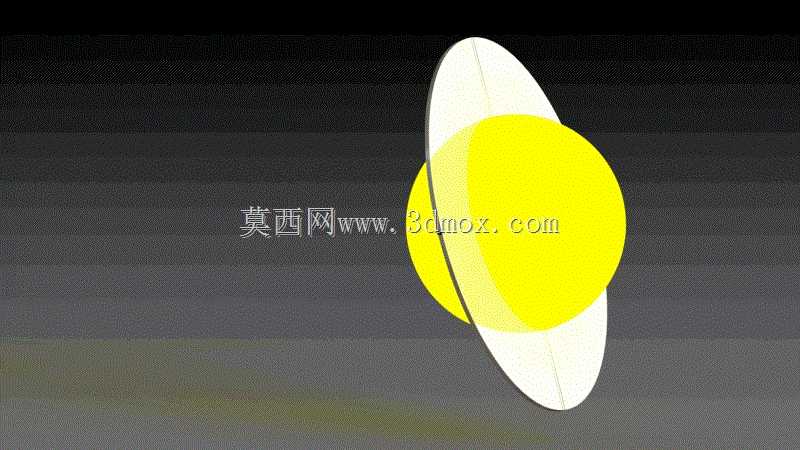

　　若作为演示教具间隙可控制在1-2mm，避免运动过程中出现剐蹭；若作为传动结构的组成部分，间隙需配合配合件的公差带做精细化调整，保证运动顺滑无卡滞。环绕环的截面形态选择了扁平椭圆状，一方面降低环体自身重量，减少回转过程中的动不平衡量，另一方面扁平截面在回转时的空气阻力更小，手动驱动时能获得更长的惯性回转时长。环体与中心球体的空间夹角设置为45度斜置，这个角度下环体回转时能形成最直观的空间环绕视觉效果，不会因角度过小导致环体运动轨迹与球体赤道面重合失去空间感，也不会因角度过大导致环体两端与安装基座出现运动干涉。安装边界方面，整个结构的最大外轮廓尺寸由环体的长轴直径决定，环体做回转运动时扫掠形成的空间是一个以球心为中心、

　　环体长轴为直径的球形包络面，在配套安装基座或外罩时，需要预留出完整的包络空间，基座的支撑轴系需隐藏在环体的回转轴线位置，轴系的固定端不能超出环体的最小回转半径，避免运动过程中轴座与环体发生碰撞。结构的支撑点设置在环体的两个轴端，两个轴端的同轴度需要严格控制，同轴度公差建议控制在0.05mm以内，否则回转过程中会出现卡滞或环体跳动的问题；中心球体可采用固定安装方式，通过底部的细支撑杆与基座连接，支撑杆的直径要尽可能小，位置避开环体的回转扫掠区域，保证环体回转时不会碰到支撑杆。从运动特性来看，该结构属于单自由度空间回转机构，驱动方式可选择手动拨转、微型电机直驱轴端两种形式，若采用电机驱动，需要在轴端配置小型配重块平衡环体的偏心重量，

　　降低电机运转时的振动。在实际加工选型时，中心球体可采用工程塑料或金属材质，表面做光滑处理减少视觉干扰，环体可采用轻质铝合金或3D打印光敏树脂制作，在保证结构强度的前提下尽可能降低自重，减小轴系的负载。这类结构虽然形态简单，但涉及到空间回转轨迹计算、干涉检查、动平衡调整等多个机械设计的基础知识点，对于刚接触空间机构设计的从业者来说，是练习空间建模、运动仿真、公差匹配的典型练习案例，通过调整环体的倾斜角度、环体截面形状、球体与环体的尺寸比例，还可以衍生出多种不同视觉效果的环绕运动结构，适配不同的展示或功能需求。
