等离子切割用锥式消音降噪装置

在金属板材下料车间，等离子切割以效率高、切口窄、热影响区小而被广泛采用，但高频气流与电弧耦合产生的强噪声一直是工位环境改善的难点。近距离操作时，噪声集中在刺耳的高频段，长时间暴露不仅影响沟通，也会增加疲劳感。该锥体装置正是针对这一场景而设，安装在割炬附近，用于吸收、打散并削弱高频声波，使噪声能量在锥腔内多次反射、耗散，从而降低操作者耳边的声压级。

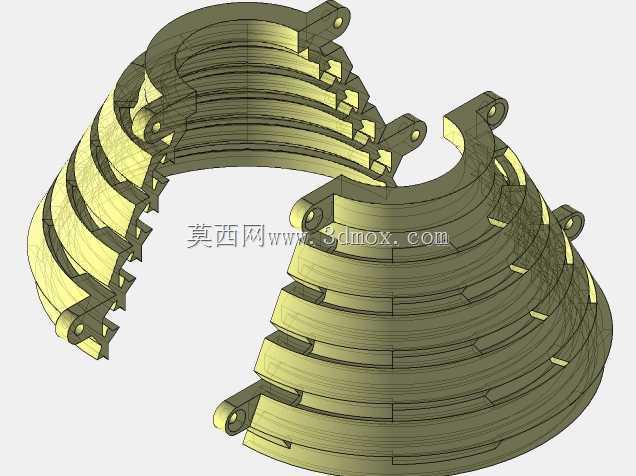

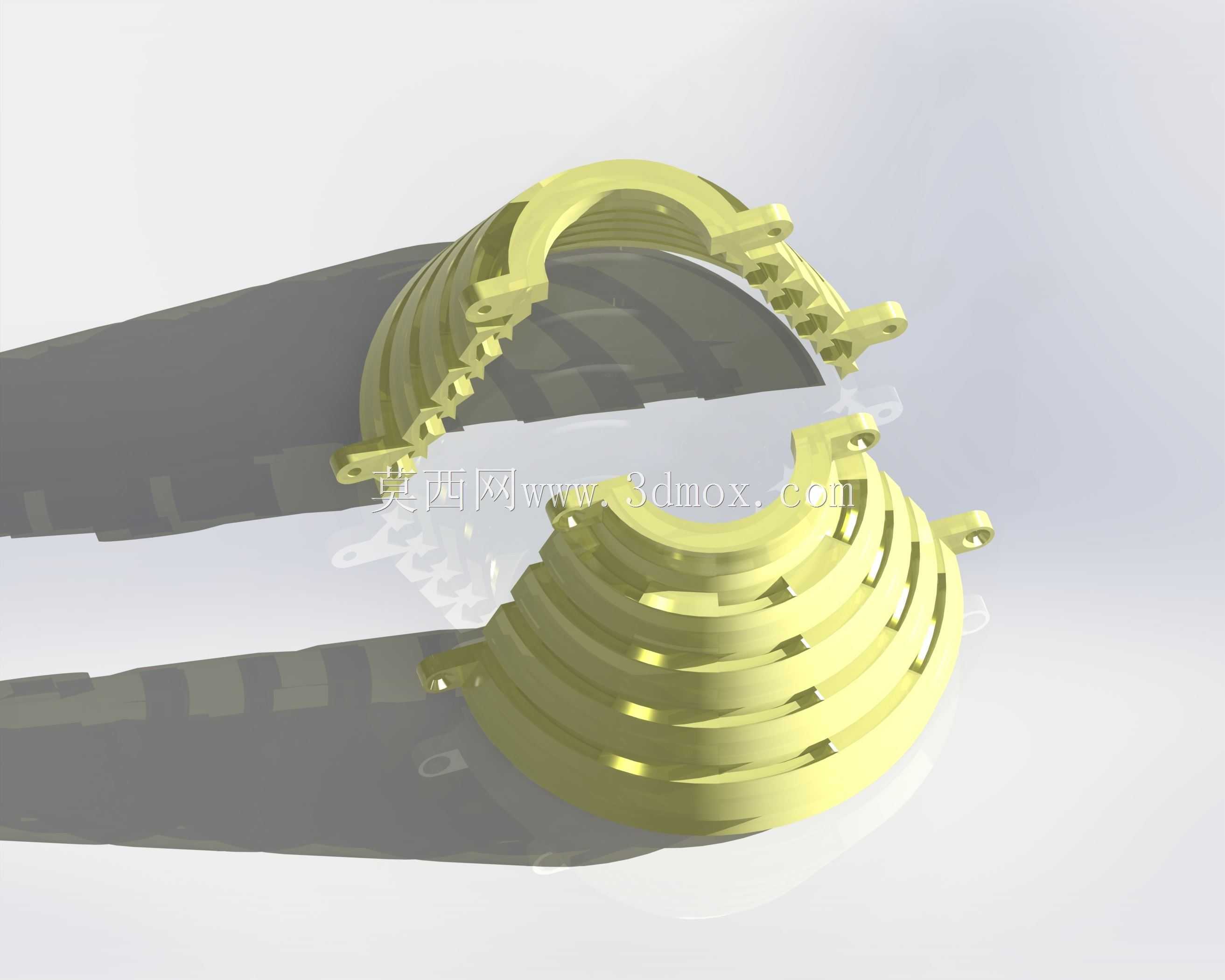

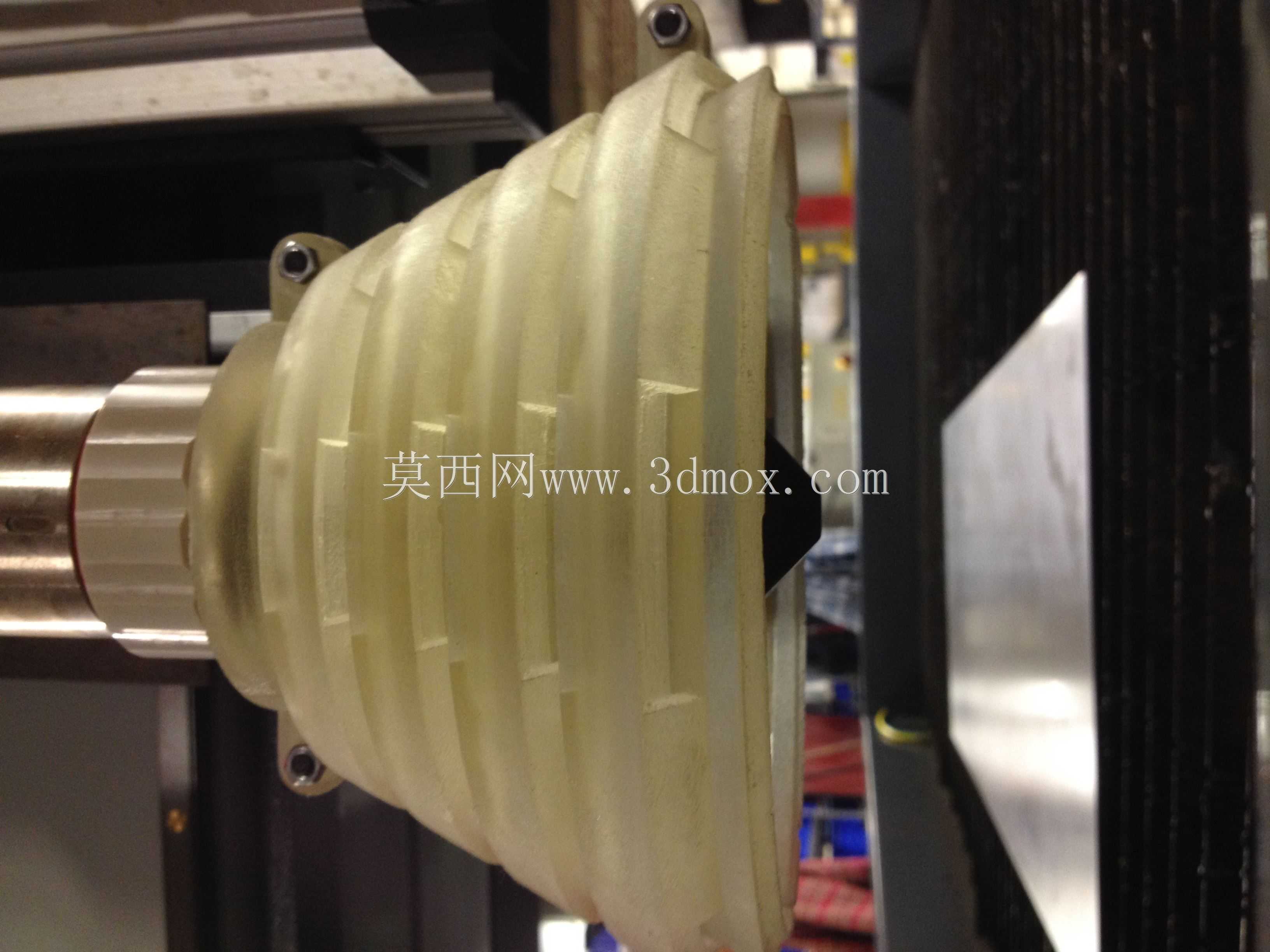

从结构思路看，装置采用截锥外形，小端靠近割炬或安装座，大端朝向切割区域，整体形成逐渐扩张的声学通道。锥壁并非光滑面，而是带有多层环状肋槽，这些结构能够增加声波反射路径，避免声能直接沿轴向传出；同时肋槽也提高了壳体刚性，减少薄壁件在高速气流下的二次振动发声。材料选择上偏向半透明、具备一定韧性和耐温性能的工程塑料，既便于观察内部割嘴位置，也能减轻重量、降低热传导，避免装置长时间靠近热源后过度烫手。

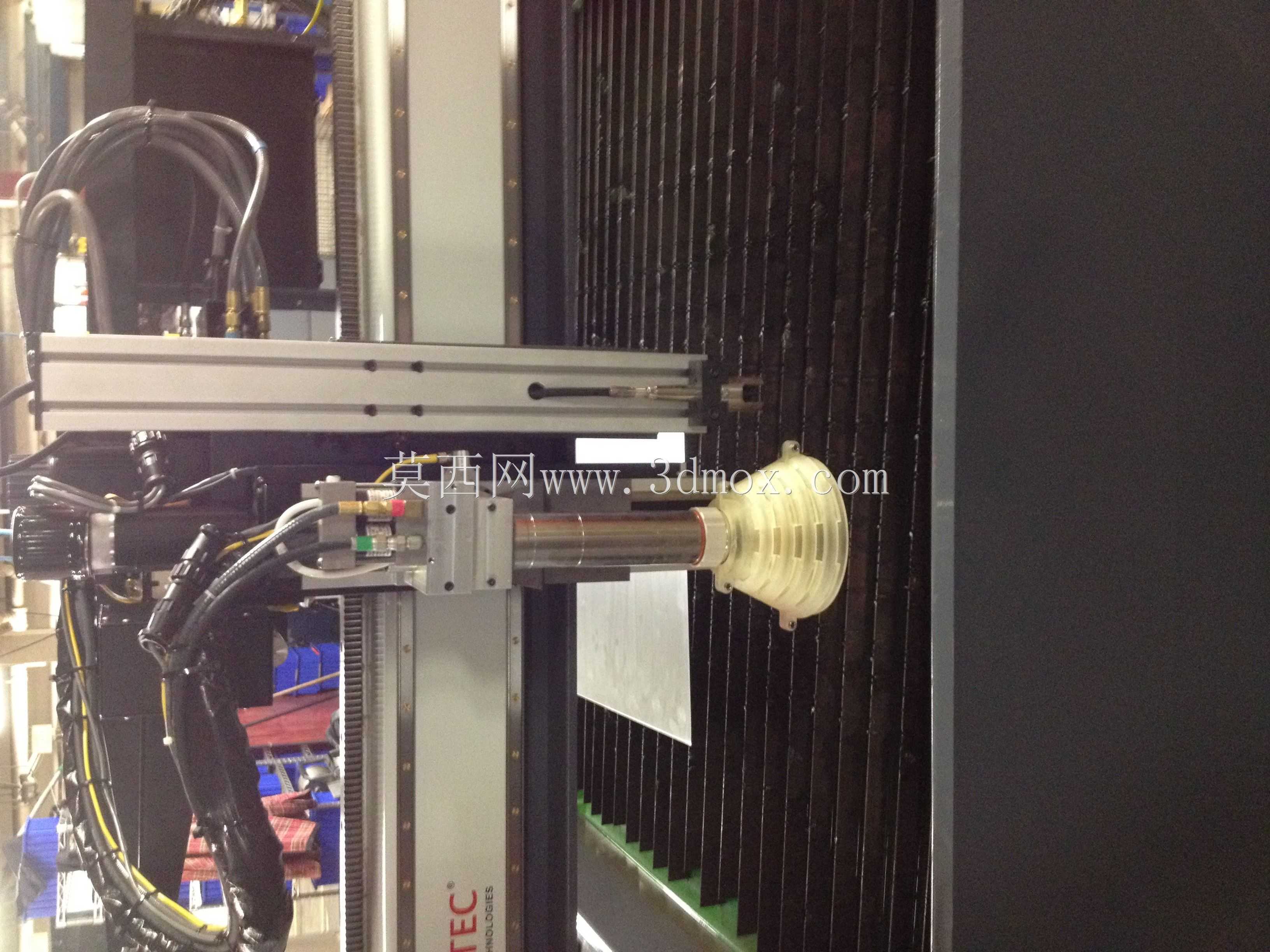

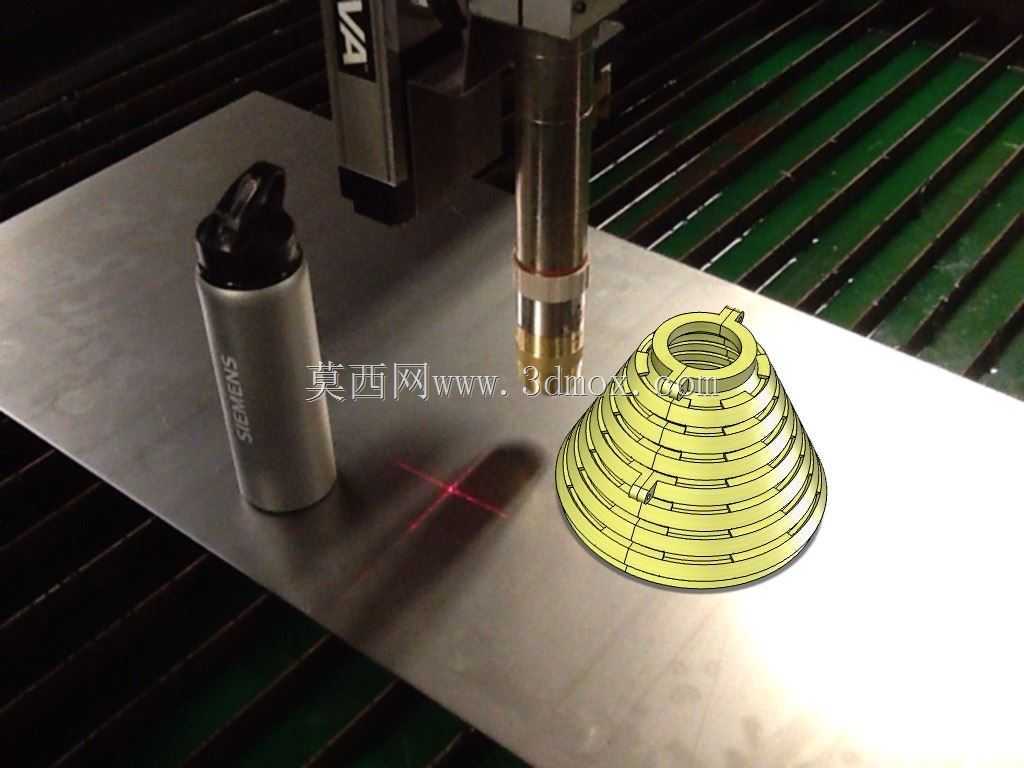

实际使用时，该锥体并不改变等离子切割机的主切割参数，而是作为割炬外围的辅助附件存在。其安装边界主要围绕割炬外径、夹持空间以及与工件表面的安全距离确定：小端内孔需要与割炬或夹具形成稳定配合，保证同轴度；锥体外径则要覆盖主要噪声扩散区域，但不能过大，以免影响观察割缝、妨碍转角切割或碰撞已成形零件。锥尖与工件之间需保留足够间隙，既要让切割气流、熔渣和弧光正常排出，又要防止剐蹭板面。对于手工切割，装置重量和重心应尽量靠近割炬本体，避免操作头重脚轻；对于数控切割机，则可结合调高机构和防撞夹具统一校核行程。

建模时需要重点处理三部分关系：一是锥腔内部型线与割嘴伸出长度的匹配，确保吸音区域正对噪声源；二是外壁环肋的间距、深度和脱模或加工可行性，肋条过密会增加制造难度，过浅则吸音效果有限；三是安装座与锥壳的连接方式，需考虑频繁更换割嘴、清理飞溅时的拆装便利性。若用于自动化切割台，还应同步检查锥体在升降、穿孔和快速移位过程中是否与栅格、夹具或排渣区干涉。

这类装置的价值不在于完全消除切割噪声，而在于把最刺耳的高频成分压下来，改善近距离作业感受。结构设计上应避免盲目增大体积，而是围绕割炬周边有限空间做声学路径优化，使降噪、防护、观察和操作便利性取得平衡。
