农用轮式拖拉机整机结构三维设计

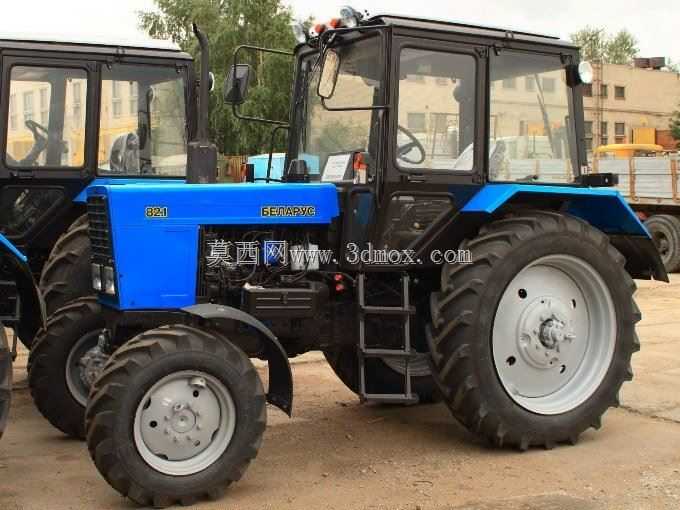

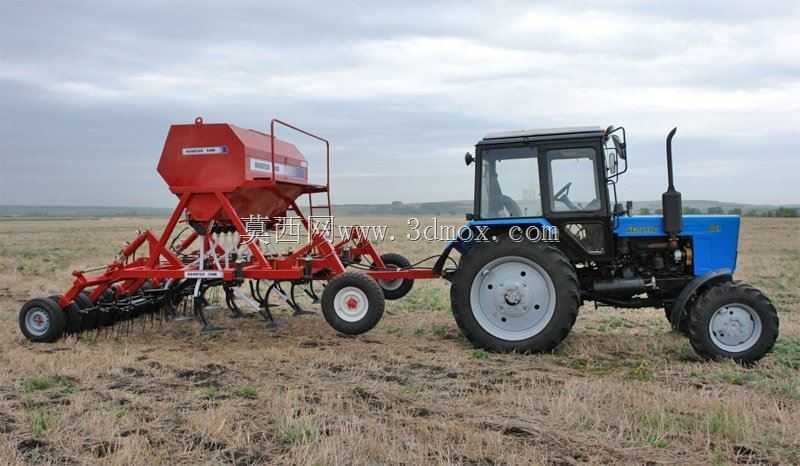

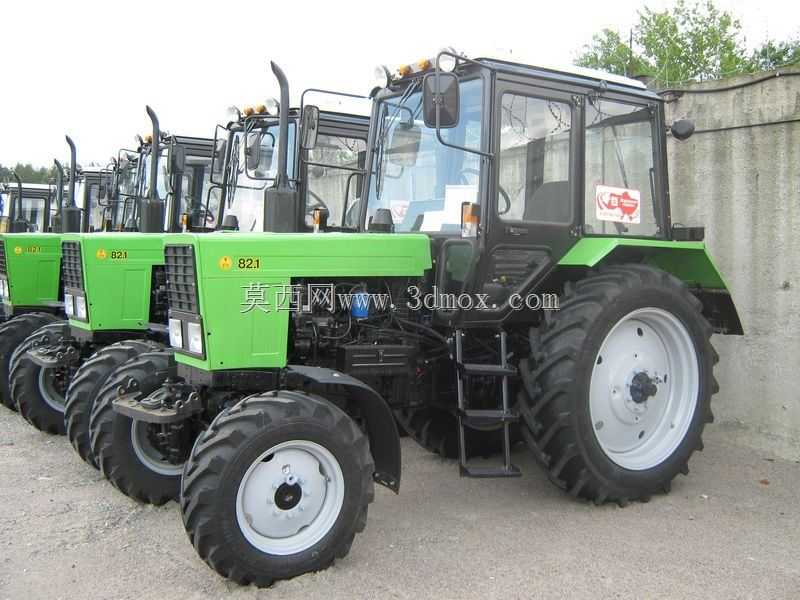

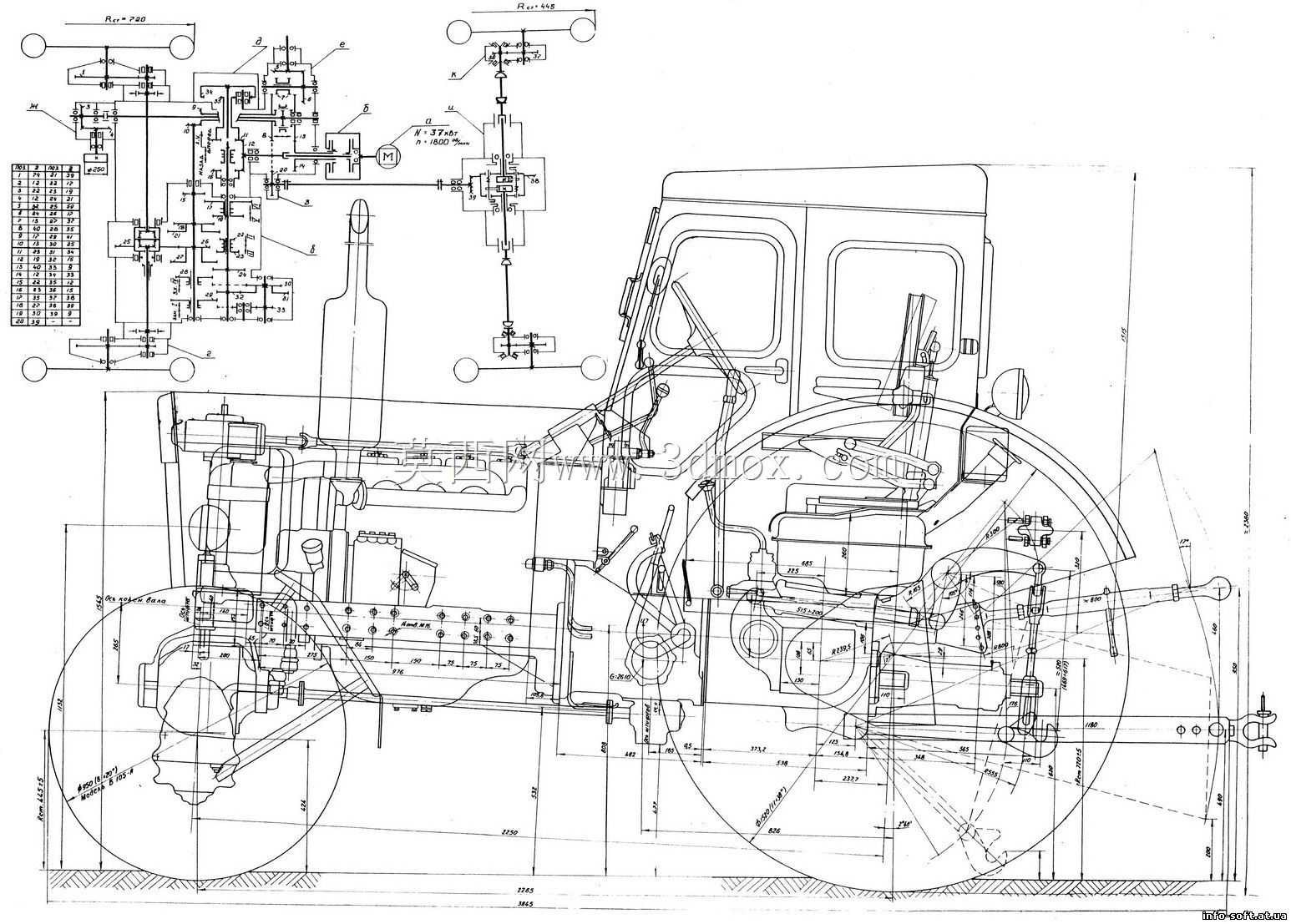

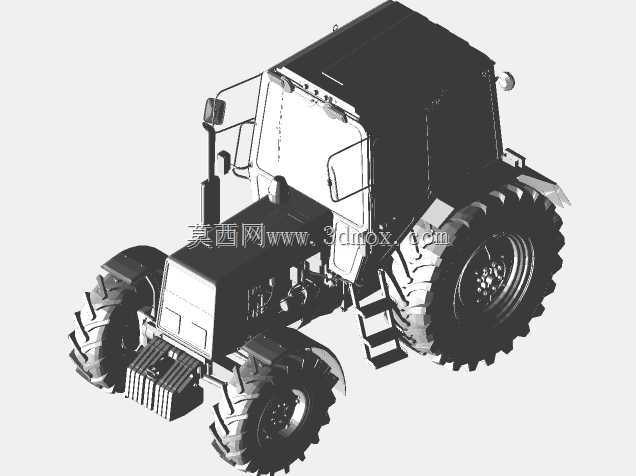

本次呈现的轮式拖拉机三维设计，面向大田农业生产、农牧场作业、小型工程辅助施工等多类应用场景打造，可适配犁耕、旋耕、播种、田间转运等多种农事作业需求，也可搭配前端装载属具完成散料搬运、场地平整等辅助工程作业，是兼顾农业生产与乡村零散工程需求的通用动力装备。从设备实际用途来看，该机型定位中小马力段通用农用动力平台，能够适配我国多数平原、丘陵地区的小块农田作业需求，也可满足家庭农场、农牧合作社的日常生产使用，作业灵活性强，对狭窄田埂、乡村非铺装路面的通过性表现优异。在产品功能特性层面，该设计完整还原了封闭式驾驶室结构，驾驶室采用框架式防护设计，配备大面积透明视窗，可为操作人员提供开阔的作业视野，同时隔绝田间作业的扬尘、风雨与发动机噪音，改善长时间作业的操作舒适度；整机采用四轮布局，前轮为转向轮搭配小尺寸深花纹农用轮胎，转向灵活度高，后轮为驱动轮搭配大尺寸高花越野轮胎，接地比压低，在松软耕地、泥泞路面的抓地力表现优异，可避免作业过程中出现打滑陷车问题；车身侧面设置登车梯，匹配驾驶室门的开启高度，方便操作人员上下车辆；前部引擎舱采用规整的覆盖件设计，预留了散热通风开口，可保障发动机长时间作业的散热效率，车身侧面预留了液压输出接口与动力输出轴安装位，可快速挂载不同类型的农机属具，拓展作业功能。在产品设计思路上，该模型采用自顶向下的装配设计逻辑，先搭建整机的尺寸边界框架，再依次完成底盘行走系统、动力传动系统、驾驶室覆盖件、操作操控系统的分模块建模，各子装配体之间保留了真实的装配约束关系，可直观呈现各部件的运动干涉情况，为后续的结构优化、属具适配提供精准的三维数据参考。从外形尺寸与安装边界来看，该机型整体宽度控制在2米以内，长度不含后悬挂属具约为4米，高度至驾驶室顶部约为2.8米，最小转弯半径小于5米，能够适应宽度3米以上的乡村道路通行与田块转向需求；底盘离地间隙大于300毫米，可满足作物生长中期的田间通行需求，避免刮蹭作物植株；后轮轮距可在一定范围内调节，适配不同垄距的农艺作业要求，动力输出轴的安装位置、连接尺寸符合通用农机具的挂载标准，可直接匹配市面主流的后置农用作业属具，无需额外改装连接结构。
