柴油发动机高压共轨燃油喷射系统结构

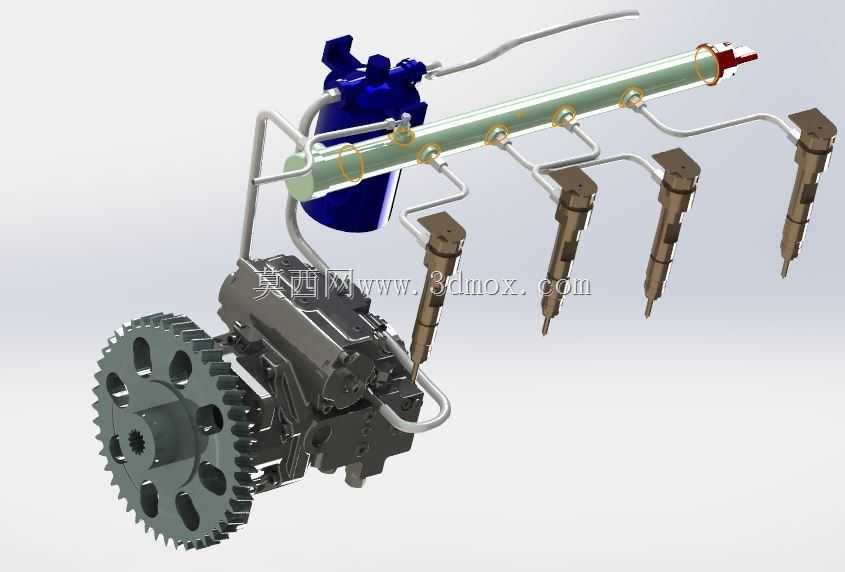

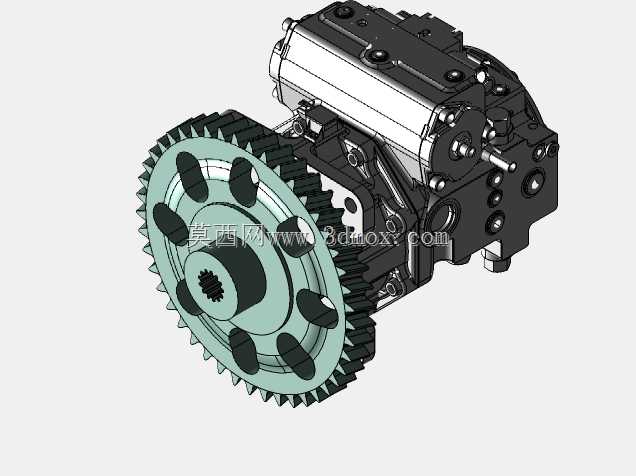

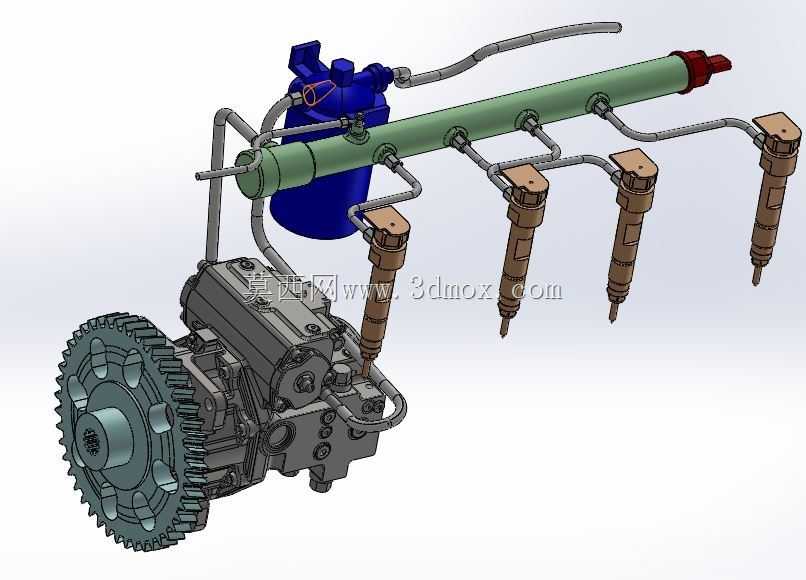

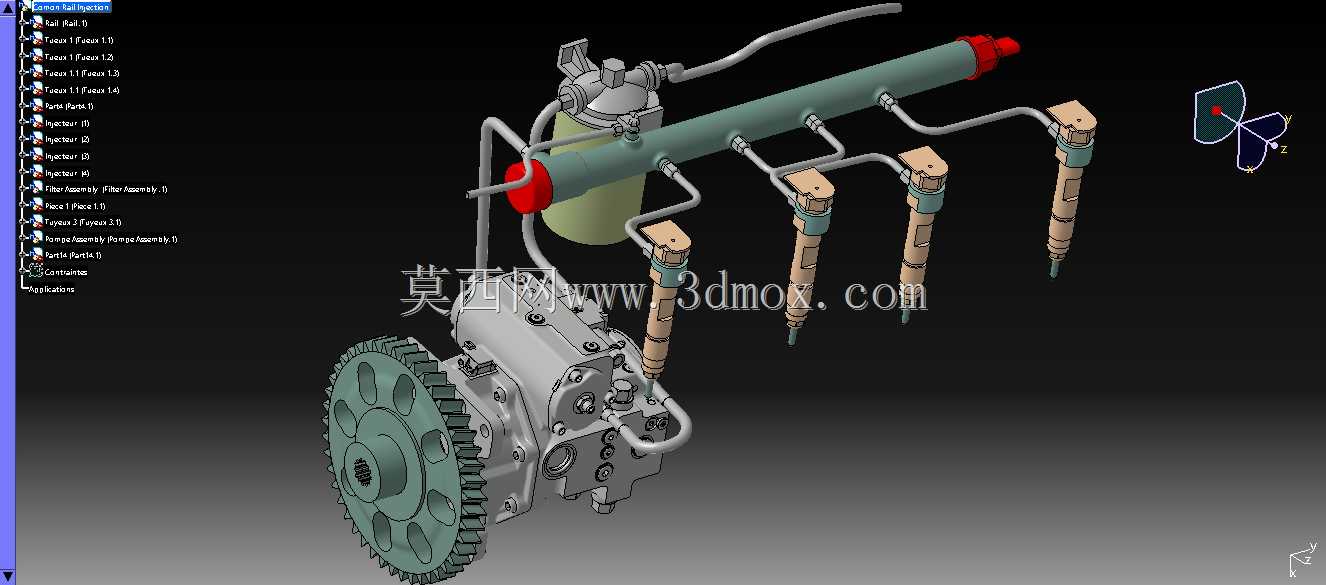

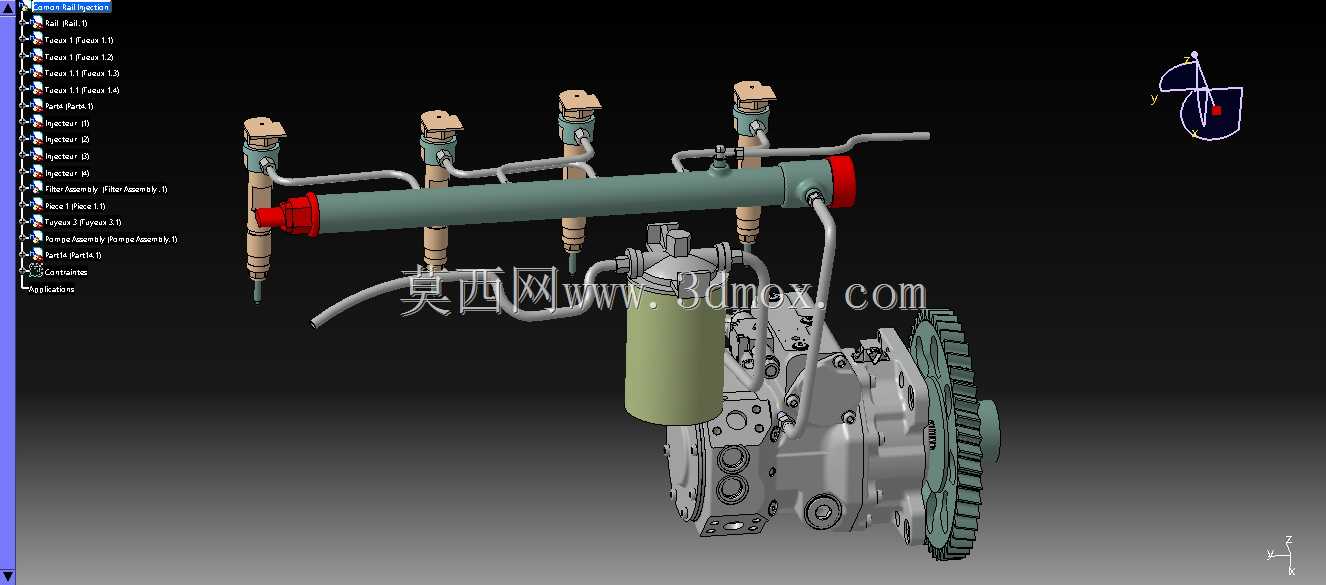

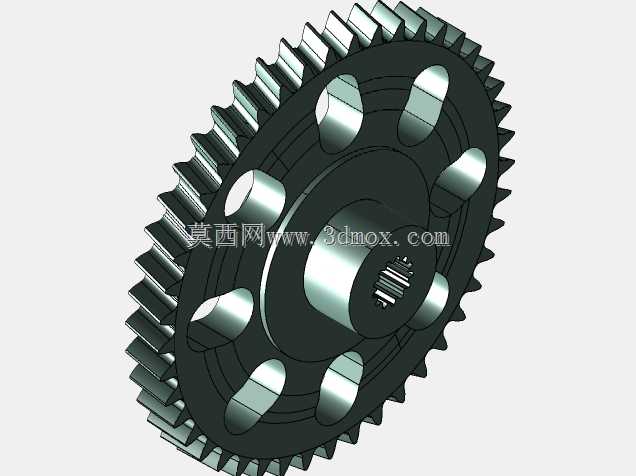

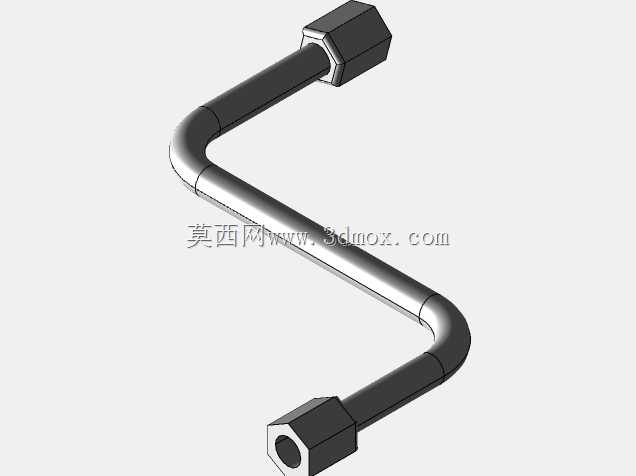

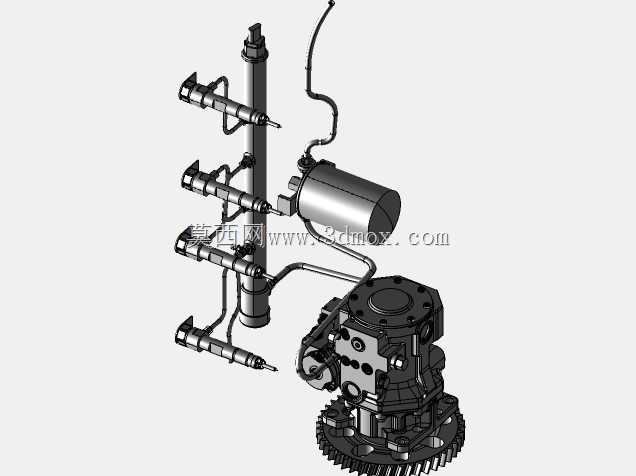

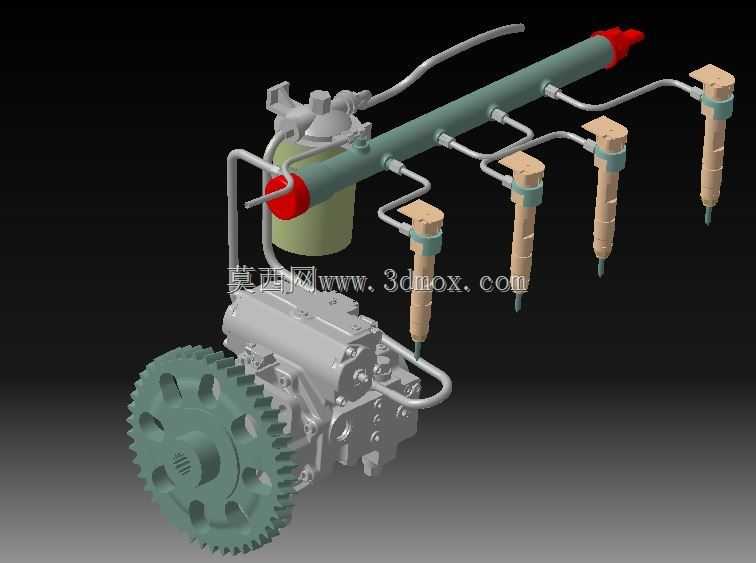

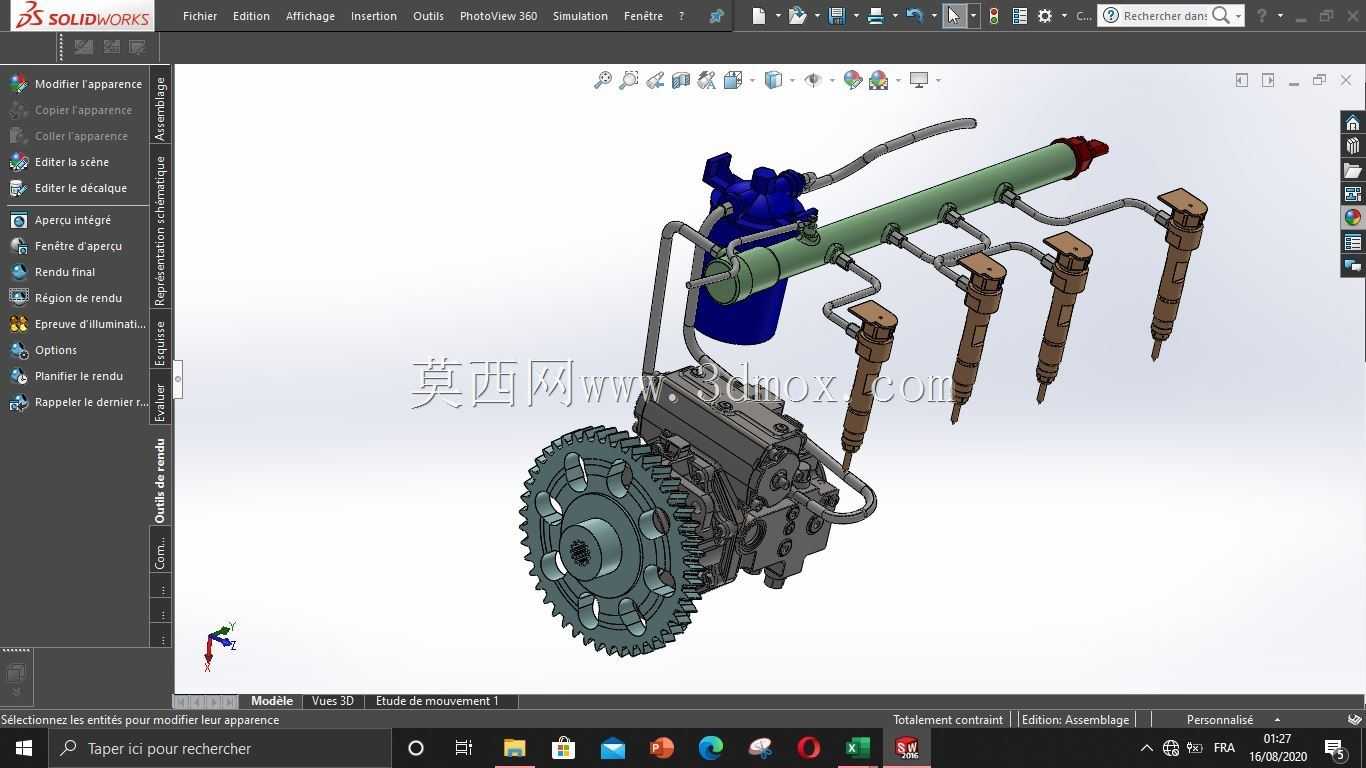

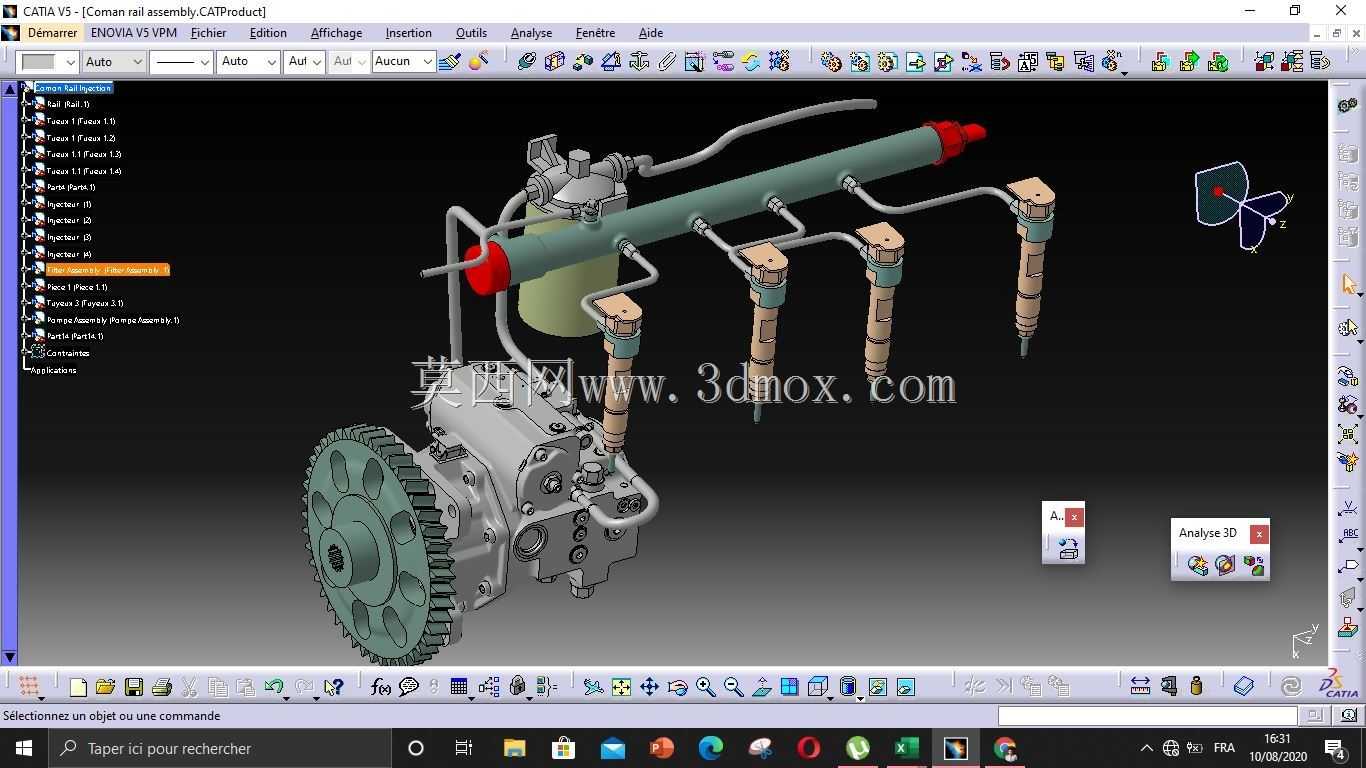

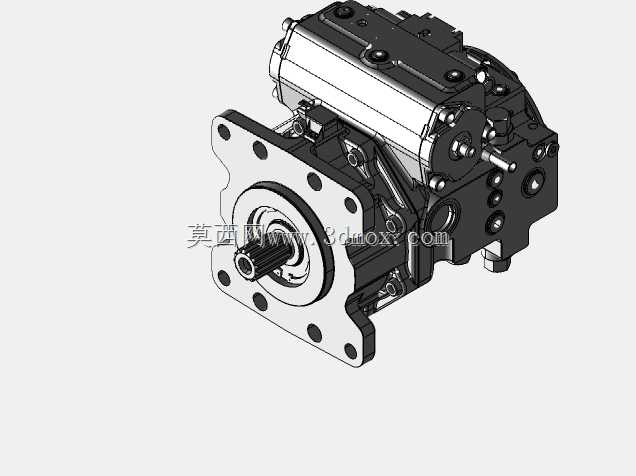

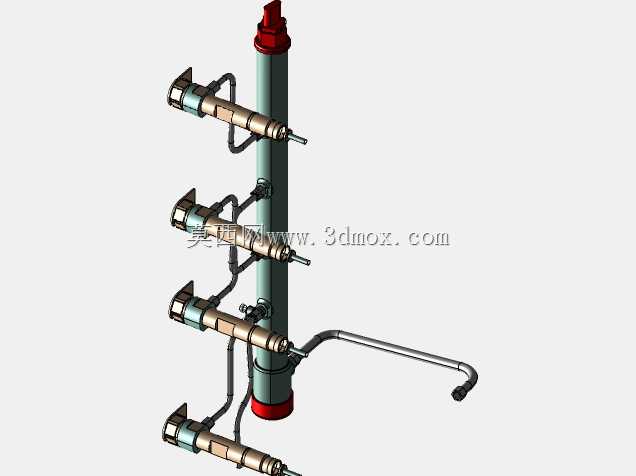

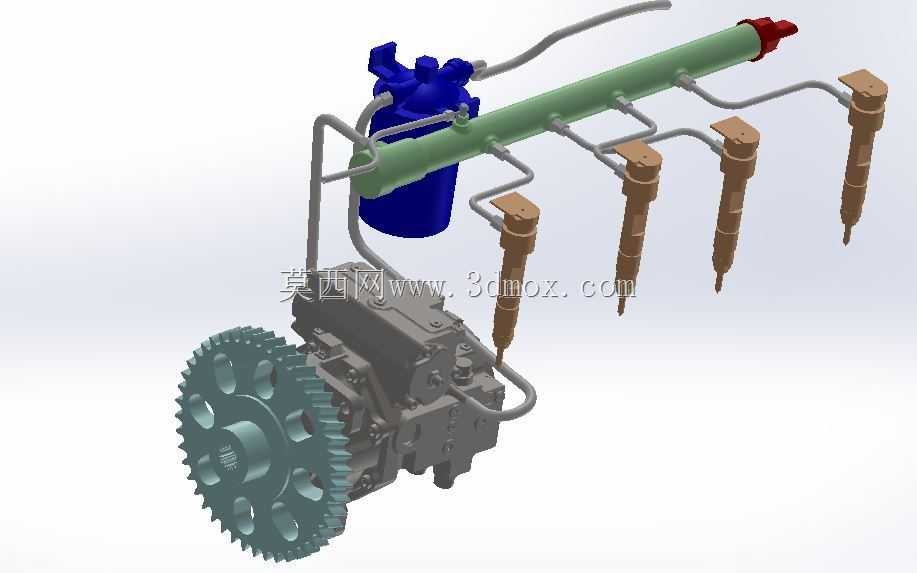

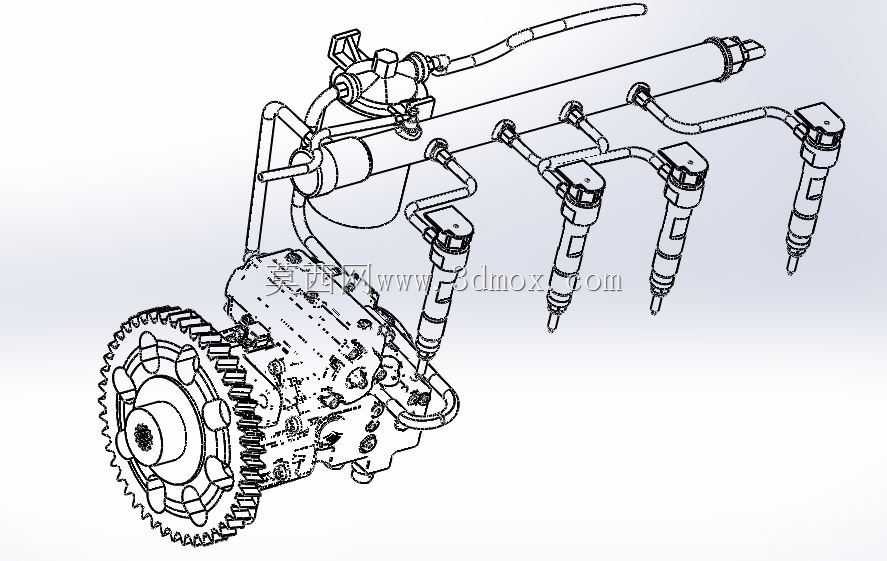

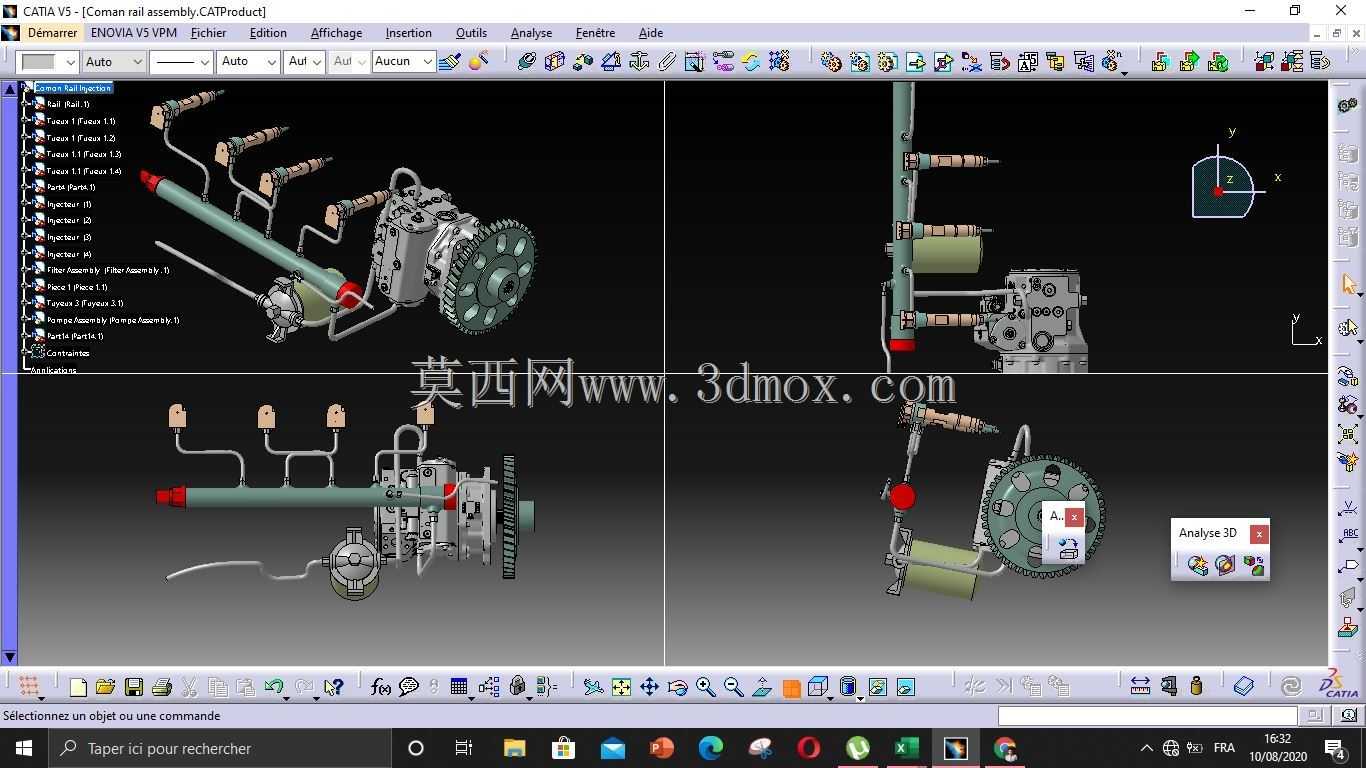

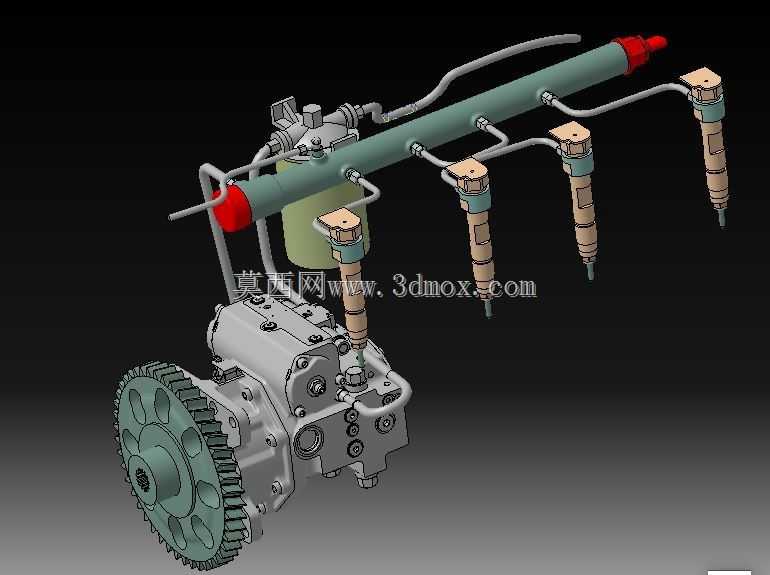

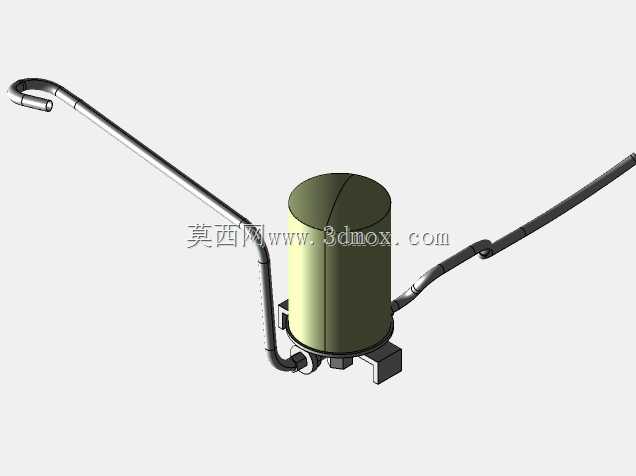

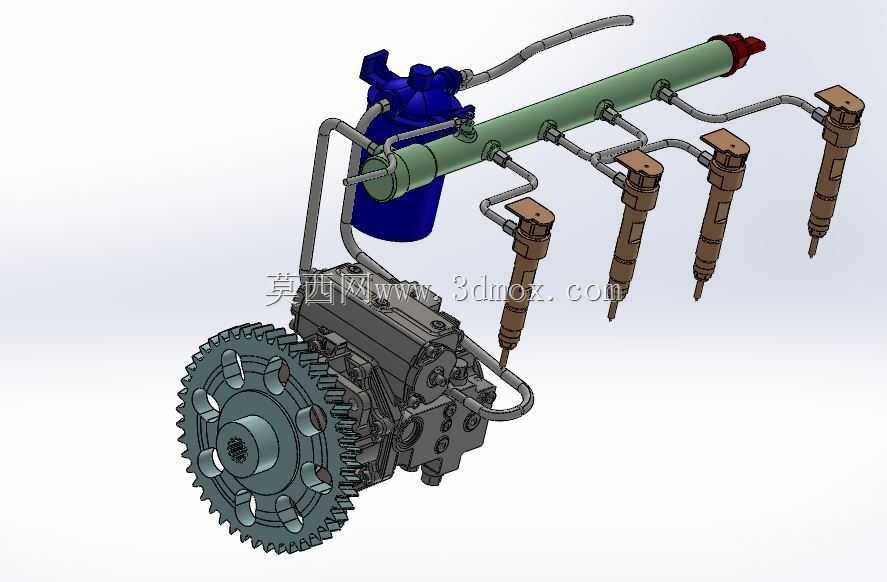

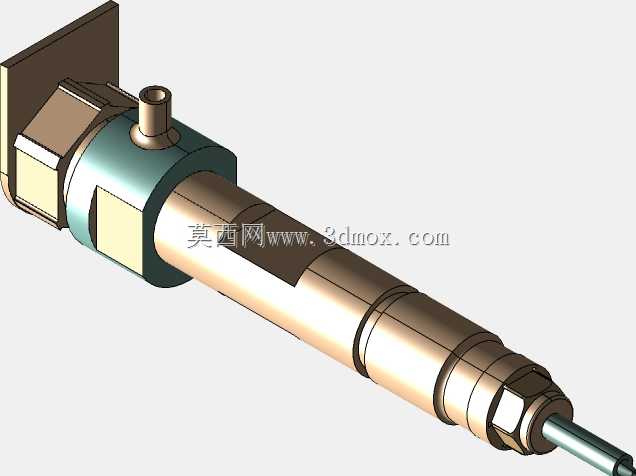

这套高压共轨燃油喷射结构，是当前柴油动力领域实现高效清洁燃烧的核心配套部件，广泛适配乘用柴油车、商用货运车辆、非道路工程机械、农用柴油动力机组等多类搭载柴油发动机的装备，承担着燃油精准计量、高压输送、定时定量喷射的核心功能，直接决定柴油机的动力输出表现、燃油消耗水平与尾气排放指标。整套结构围绕高压燃油的稳定存储与精准分配逻辑展开设计，核心组成包含高压供油单元、高压共轨蓄压管、多个电控喷油器、低压燃油输送管路以及对应安装固定结构。高压供油单元通过齿轮传动与发动机前端轮系连接，将低压燃油加压至符合喷射要求的高压状态后输送至共轨管，共轨管作为高压蓄压腔体，能够消除供油单元产生的燃油压力波动，为各个气缸的喷油器提供稳定压力的燃油供给，避免不同气缸喷射压力差异导致的燃烧不均问题。每个喷油器通过独立高压油管与共轨管连接，可根据发动机不同工况下的负荷、转速、进气量参数，精准控制喷油开启时刻、喷射持续时长与喷射规律，甚至可实现预喷、主喷、后喷的多段喷射策略，有效降低燃烧噪音、减少氮氧化物与颗粒物的生成。在设计层面，整套结构充分考虑发动机舱内的安装边界，共轨管采用长条形圆柱结构沿发动机进气侧布置，喷油器垂直安装于气缸盖的喷油器安装孔内，与燃烧室中心位置精准对齐，保证喷射油束能够均匀分布在燃烧室空间内，与进气涡流充分混合。高压供油单元集成安装于发动机缸体侧部的安装位，传动齿轮与发动机正时齿轮系精准啮合，保证供油相位与发动机工作循环匹配。所有高压连接部位均采用密封锥面配合结构，能够承受持续的高压燃油冲击而不发生泄漏，低压管路则采用耐油耐腐蚀的金属管路连接，沿发动机本体的固定点排布，避免与周边运动部件、高温部件发生干涉。整套结构的外形尺寸完全匹配主流四缸柴油发动机的安装空间，各部件的安装定位点均与发动机本体的预留安装位对应，不需要额外改动发动机本体结构即可完成装配，在实际使用中能够稳定维持高压燃油的压力状态，精准响应不同工况下的喷射需求，帮助柴油机在全工况范围内实现更优的动力性与经济性表现。
