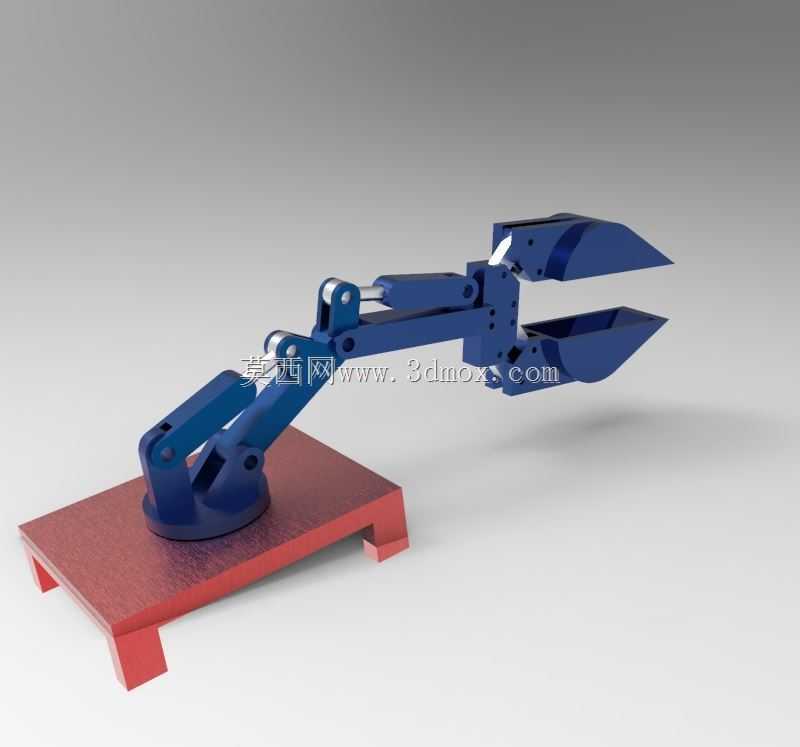

带安装底座的多关节夹持式机械臂结构

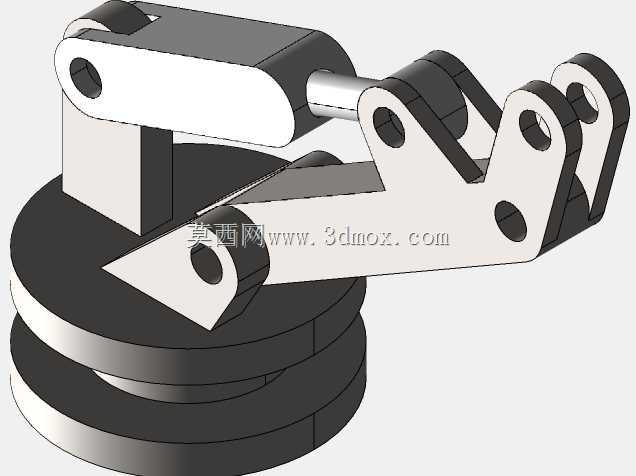

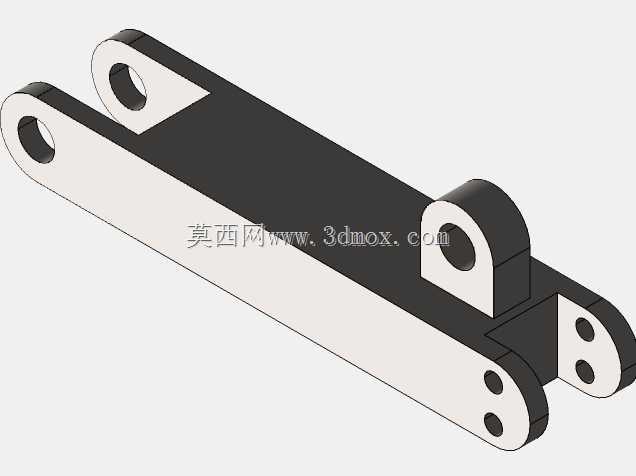

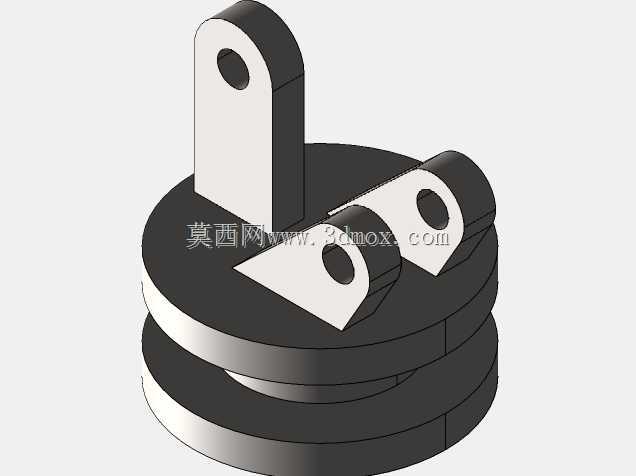

　　这款多关节夹持机械臂的设计，最初是面向小型工位的物料转运、工件上下料场景做的适配，在3C电子小零件装配、教学实训台搭建、轻工产线的小件分拣工位都能找到适配场景，区别于大负载工业机械臂，这款结构的负载定位在1kg以内的轻型作业，不需要额外做大型地基预埋，直接通过底座的四个支脚就能完成工位固定，适配桌面式、台架式的安装需求。从结构布局来看，底座采用带支撑脚的方形板式结构，支脚做了外翻的折边设计，既可以通过螺栓穿过折边的安装孔完成与工位台面的锁固，也能在无螺栓固定的实训场景下依靠自身配重保持作业稳定性，底座的回转支撑采用内嵌式铰接结构，可实现水平方向360度的全周回转，满足工位范围内不同角度的作业覆盖需求。臂体部分采用三段式铰接结构，

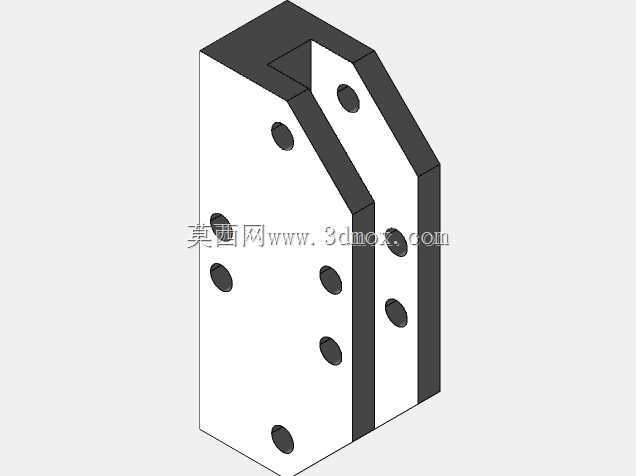

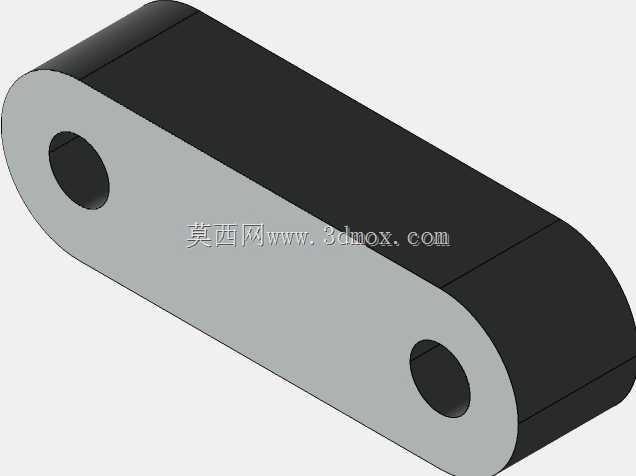

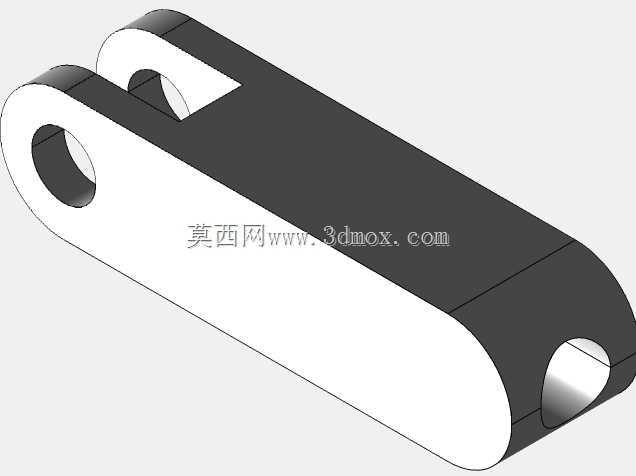

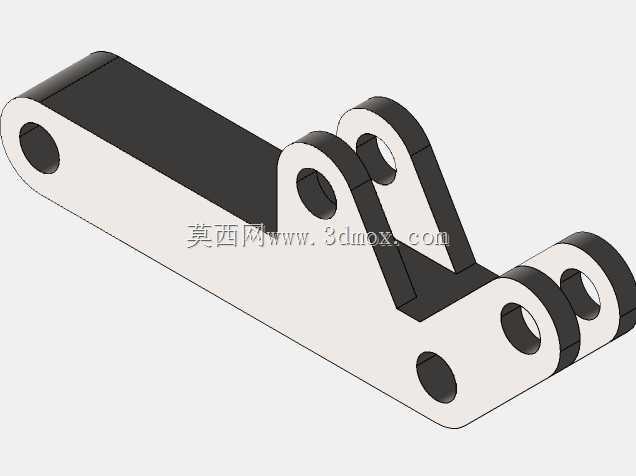

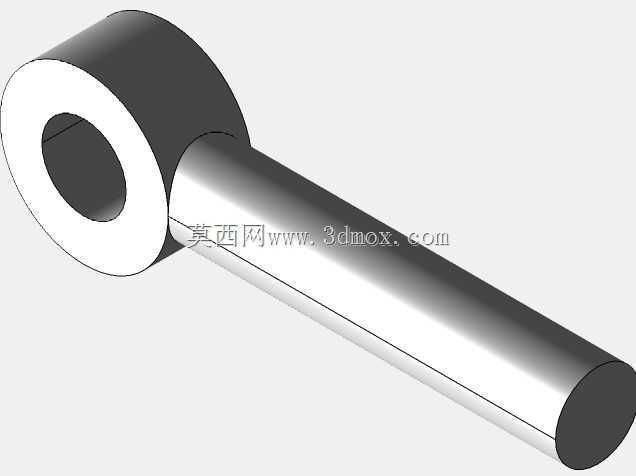

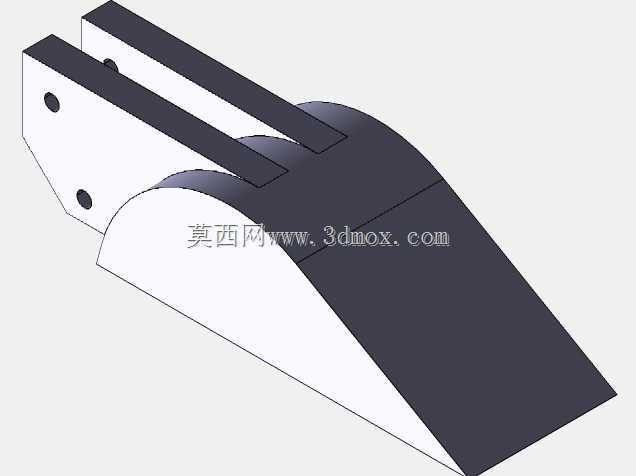

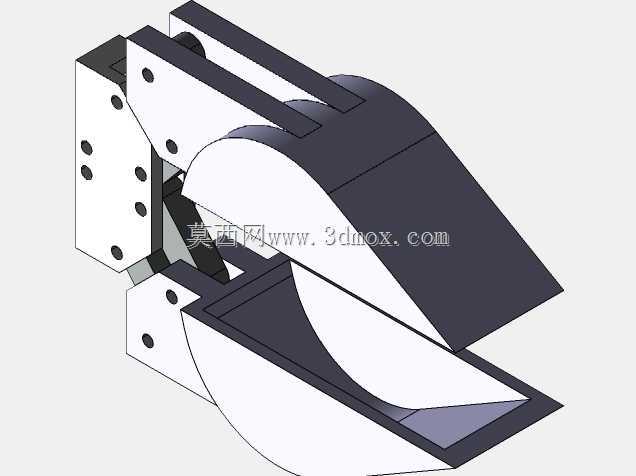

　　每一段臂体之间都通过销轴式铰接副连接，铰接位置预留了标准的驱动元件安装位，不管是选配舵机做教学演示驱动，还是选配微型气缸、小型伺服电机做实际产线驱动，都能直接匹配安装孔位，不需要额外做结构改制；每段臂体的截面做了等强度的结构优化，在保证臂体刚性、避免夹持作业时出现挠度变形的前提下，尽可能削减了非受力区域的材料厚度，降低整体臂体的自重，减少驱动端的负载损耗。末端执行器采用双爪对夹式结构，夹爪的夹持面做了平直刃口设计，既可以夹持方形、矩形的规则小件，也能适配棒料、薄壁件的夹持需求，夹爪的开合行程通过铰接点的限位结构做了约束，避免开合超程导致的结构干涉，夹爪与末端臂体的连接采用快拆式铰接结构，可根据实际作业需求更换不同形状的夹爪，

　　比如弧形夹爪、带防滑垫的软质夹爪，适配不同材质、不同外形工件的夹持作业。在安装边界的设计上，整臂完全伸展后的水平作业半径控制在400mm范围内，垂直方向的作业高度范围从底座安装面往上50mm到320mm，不会超出小型桌面工位的常规空间范围，不会与工位周边的料架、装配工具产生空间干涉；所有铰接位置的转动副都预留了润滑脂加注通道，长期作业时可定期加注润滑脂降低铰接副的磨损，延长结构使用寿命。设计过程中特意规避了复杂的曲面结构，所有臂体、底座、夹爪的结构都采用常规的机加工、钣金折弯工艺就能完成加工，不需要开模或者特殊工艺加工，不管是做单件实训样机制作，还是小批量的产线配套，都能控制加工成本；所有铰接孔的位置公差控制在H7级，

　　保证铰接转动的顺畅度，同时避免间隙过大导致的夹持定位精度偏差，在常规作业工况下，末端夹持的重复定位精度可以控制在0.5mm以内，满足轻型小件装配、分拣的精度要求。实际应用中，这款机械臂可以搭配简单的点位控制模块，完成固定路径的工件转运作业，比如冲床工位的小件上下料、装配工位的零件取放，也可以搭配视觉模块做散乱小件的分拣作业，结构本身的扩展性较强，不需要对主体结构做改动就能拓展不同的功能；底座的安装孔位采用通用的孔距设计，可直接适配市面上多数的桌面式实训台、轻型铝型材工作台的安装孔位，不需要重新打孔调整，降低现场安装的工作量。臂体的走线位置做了内嵌式的走线槽设计，驱动元件的线缆可以顺着臂体内部的线槽排布，不会外露在臂体外侧，避免作业过程中线缆与周边工件、设备产生勾挂，提升作业的安全性，同时也让整体外观更整洁。夹爪的夹持力可以通过驱动元件的输出参数做调整，针对薄壁塑料件、纸质工件等易损物件，可降低驱动输出力避免夹伤工件，针对金属小件等较重的物件，可提升驱动输出力保证夹持的可靠性，不需要更换夹爪结构就能适配不同的夹持力需求。
