Catia技能考核用异形机械支撑零件结构

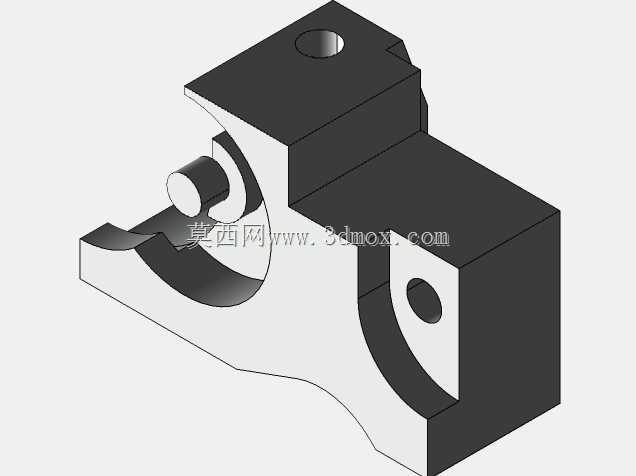

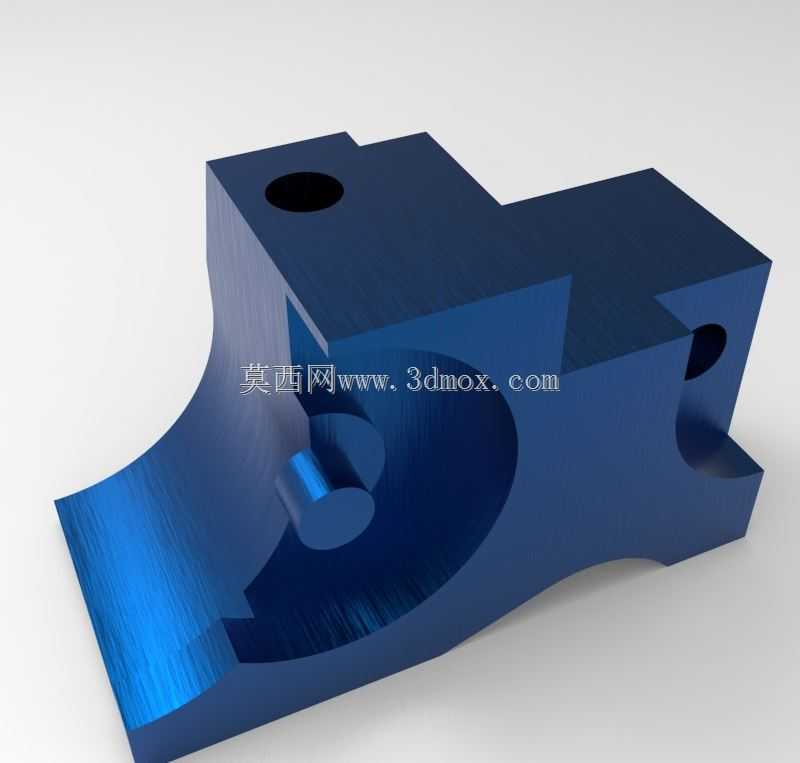

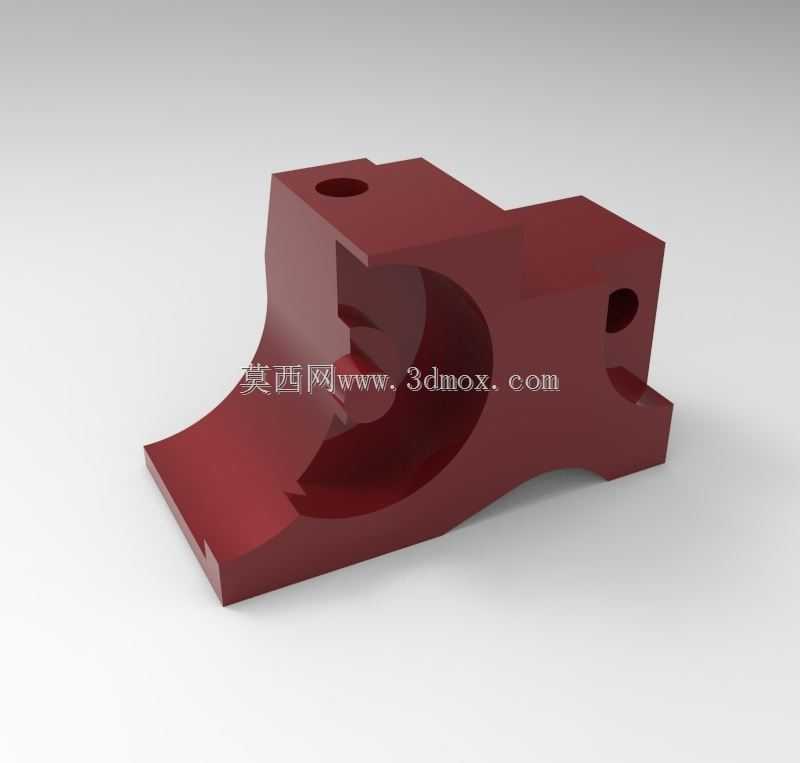

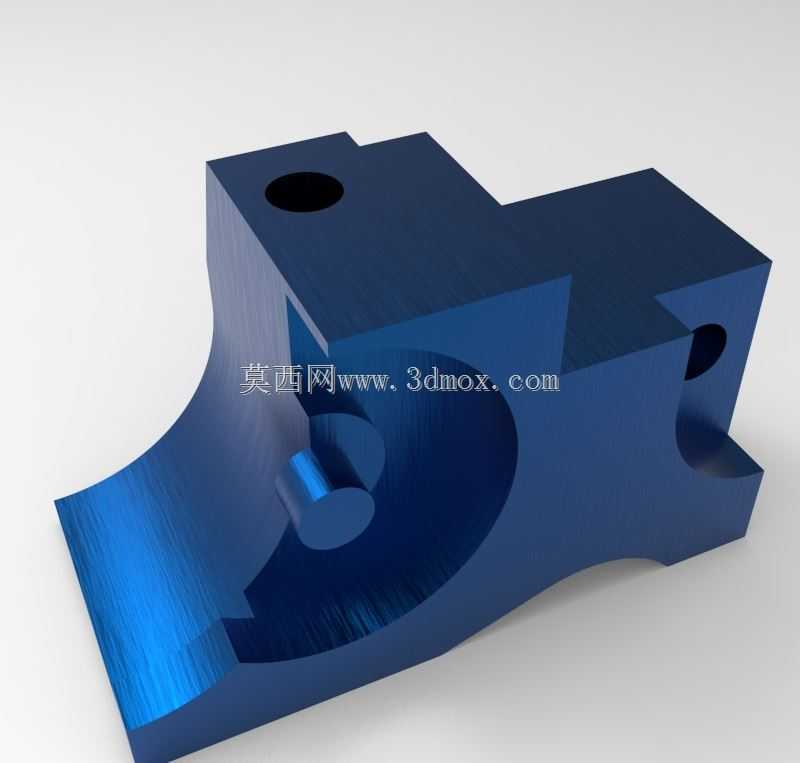

　　这类异形支撑类零件常见于中小型专用设备的机架连接部位，主要承担相邻功能组件的载荷传递与位置定位作用，在轻工自动化输送设备、小型工装夹具的定位模组中应用较多，日常工况下需要承受垂直方向的静载荷与小幅交变振动，因此结构设计上需要兼顾刚性与安装适配性。从结构来看，零件主体采用一体化铣削成型的结构逻辑，上部设置的通孔用于穿装锁紧螺栓，可将零件整体固定在设备的安装基板上，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致零件边缘开裂。侧面的弧形凹槽结构并非装饰性设计，实际是为了避让相邻组件的回转运动轨迹，防止设备运行过程中相邻运动部件与该支撑件发生剐蹭干涉，凹槽内侧的小圆柱凸台是定位销安装位，用于和对接零件上的定位孔配合，

　　保证装配时的位置精度，控制装配累计误差在0.02mm以内，满足常规机械设备的装配公差要求。零件下部的弧形支撑面是主要的承载接触面，设计时匹配了对接构件的外圆弧轮廓，装配后可以实现面接触承载，相比点接触、线接触的结构，能大幅降低接触面的压应力，减少长期负载下的结构变形量。设计这类零件时，首先要梳理清楚相邻部件的运动包络范围，先确定避让结构的边界尺寸，再反向推导主体结构的壁厚，通常这类承载支撑件的主体壁厚不小于8mm，才能保证在常规1500N静载荷下的形变量不超过0.05mm，避免因零件变形影响设备整体运行精度。安装边界方面，零件上部的安装孔中心距侧边的距离需要匹配常用的标准螺栓安装空间，预留足够的扳手操作空间，

　　避免装配时工具无法到达锁紧位置；零件底部的支撑面平面度需要控制在0.01mm以内，保证安装后与基板贴合紧密，不会出现装配翘曲的问题。侧面的异形凸台结构除了承担定位作用，还可以作为辅助受力点，当设备受到侧向冲击力时，凸台可以分担部分剪切载荷，避免主安装螺栓承受过大的剪切力而断裂。在建模过程中，这类零件的结构难点在于弧形面与平面衔接处的圆角处理，圆角半径需要根据壁厚匹配，通常取壁厚的0.3-0.5倍，既可以减少应力集中，也能避免铣削加工时出现刀具干涉的问题，同时衔接处的拔模角度需要控制在1-2度，方便后续如果采用压铸工艺批量生产时顺利脱模。实际生产中这类零件如果是小批量制作，通常采用整块铝坯铣削加工，表面做阳极氧化处理提升耐磨性，

　　如果是大批量应用则会开模采用压铸工艺生产，再对安装孔、定位面做二次精加工保证尺寸精度。这类零件作为技能考核的建模案例，涵盖了拉伸、切除、圆角、拔模、异形曲面构建等常用的三维建模操作，能有效考察建模者对零件工艺性、装配关系的理解程度，避免只追求外形相似而忽略实际工程应用中的结构合理性问题。很多新手建模时容易忽略避让结构的尺寸余量，往往只按照理论运动轨迹做凹槽设计，没有预留2-3mm的安全间隙，实际装配时很容易因为零件加工误差、装配误差导致运动干涉，这也是这类考核题目想要重点考察的工程思维，即建模不能只看图纸上的理论尺寸，还要结合实际生产、装配、运行的全流程需求调整结构细节。另外零件上的各个孔位深度也需要结合螺栓长度、销钉长度做匹配设计，避免出现孔深不够导致螺栓无法锁紧，或者孔过深削弱零件整体刚性的问题，通常螺纹孔的深度要比螺栓拧入深度深2mm左右，预留攻丝的退刀空间与容屑空间，光孔的深度则要比穿过的螺栓杆长度长3mm以上，保证螺栓可以完全贯穿不顶到孔底。
