双发涵道遥控固定翼飞行器结构设计

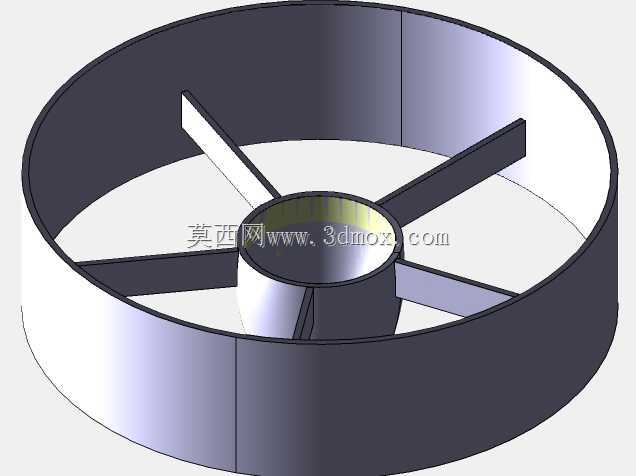

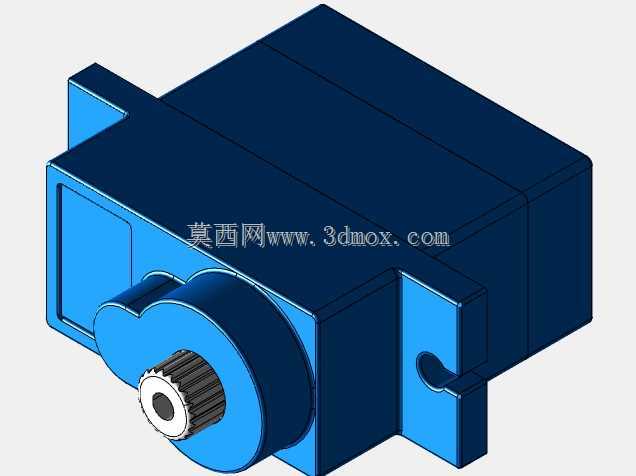

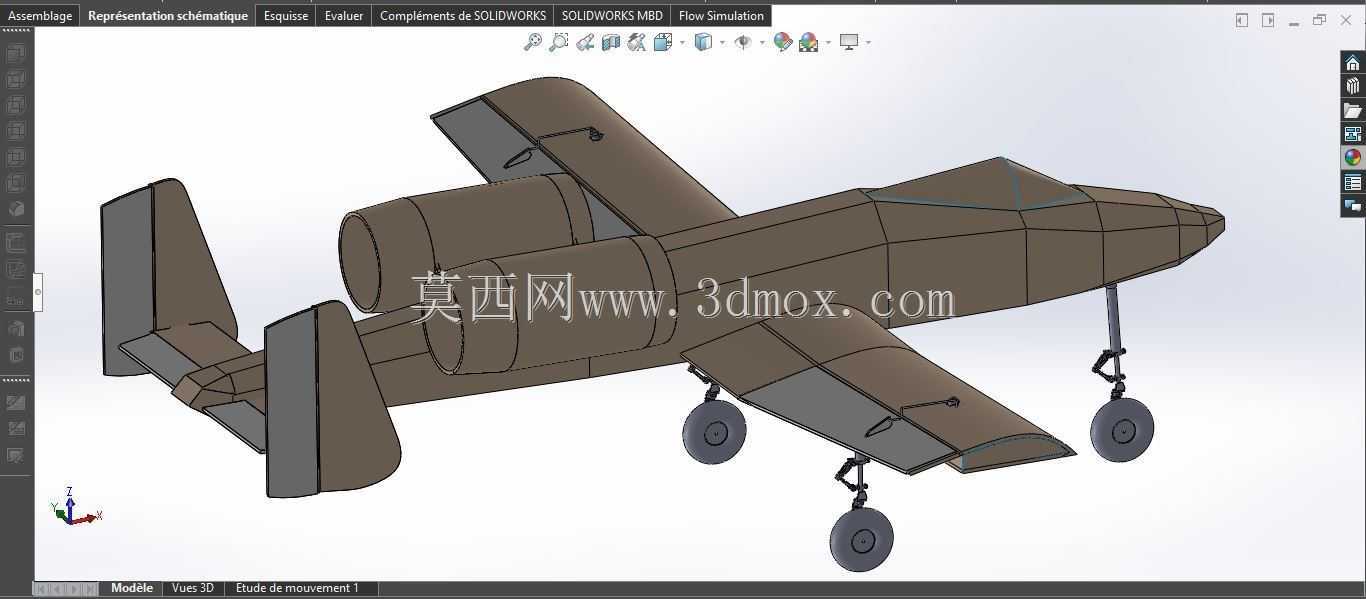

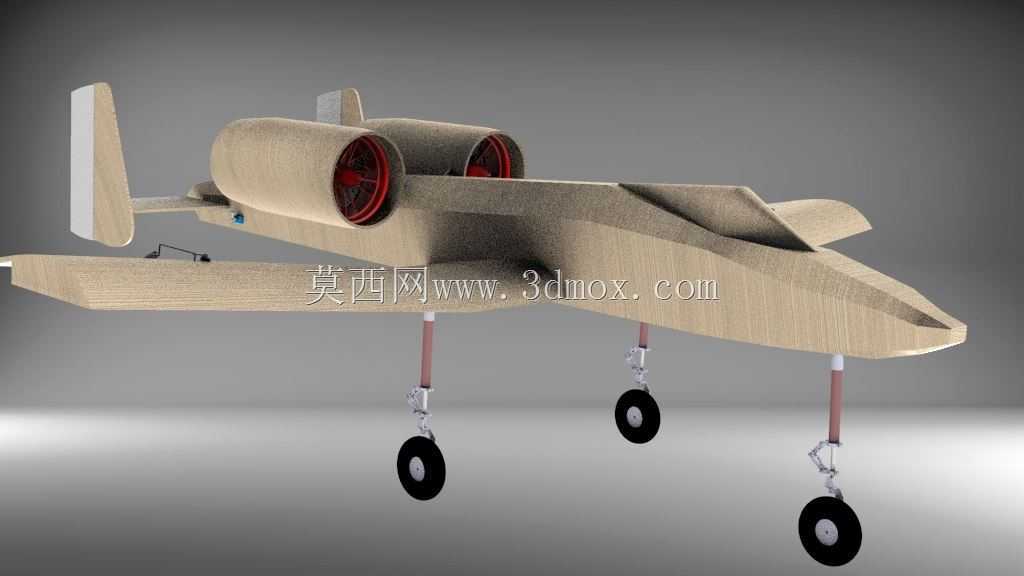

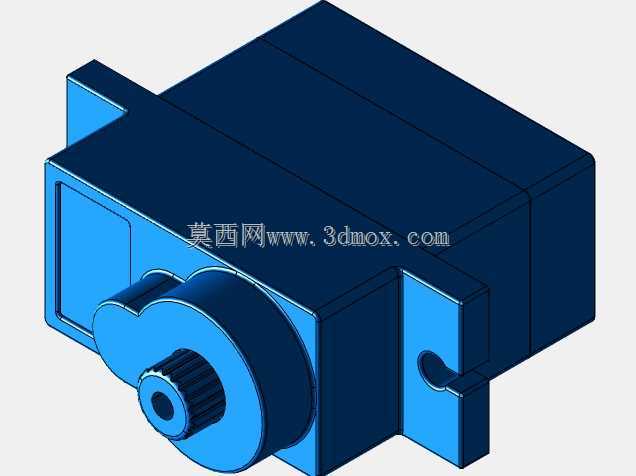

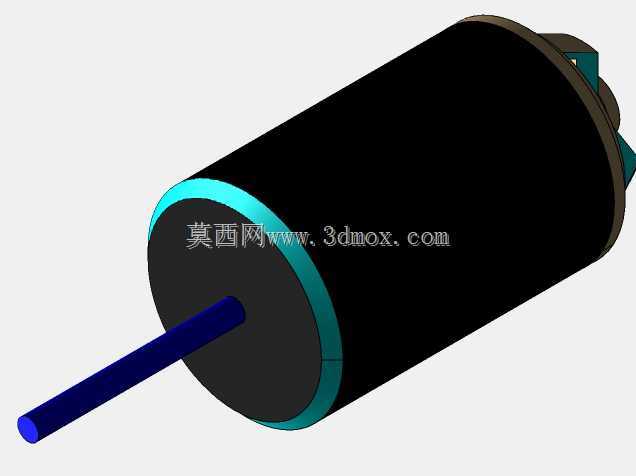

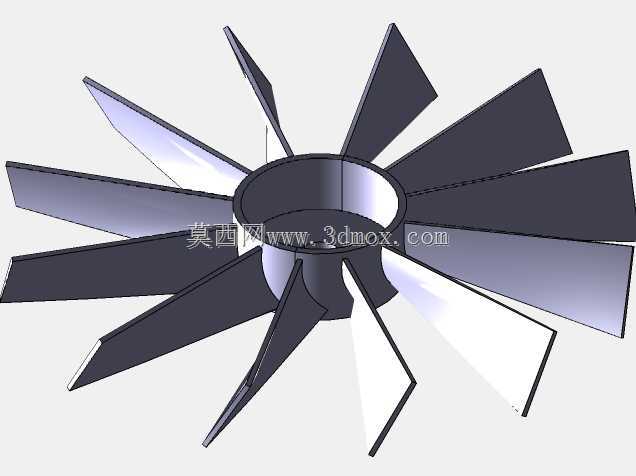

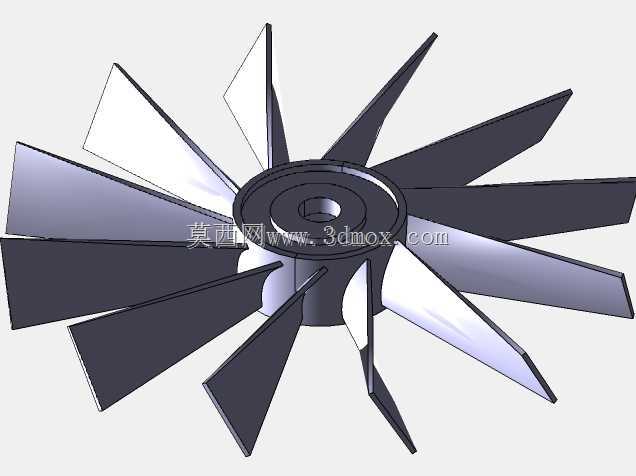

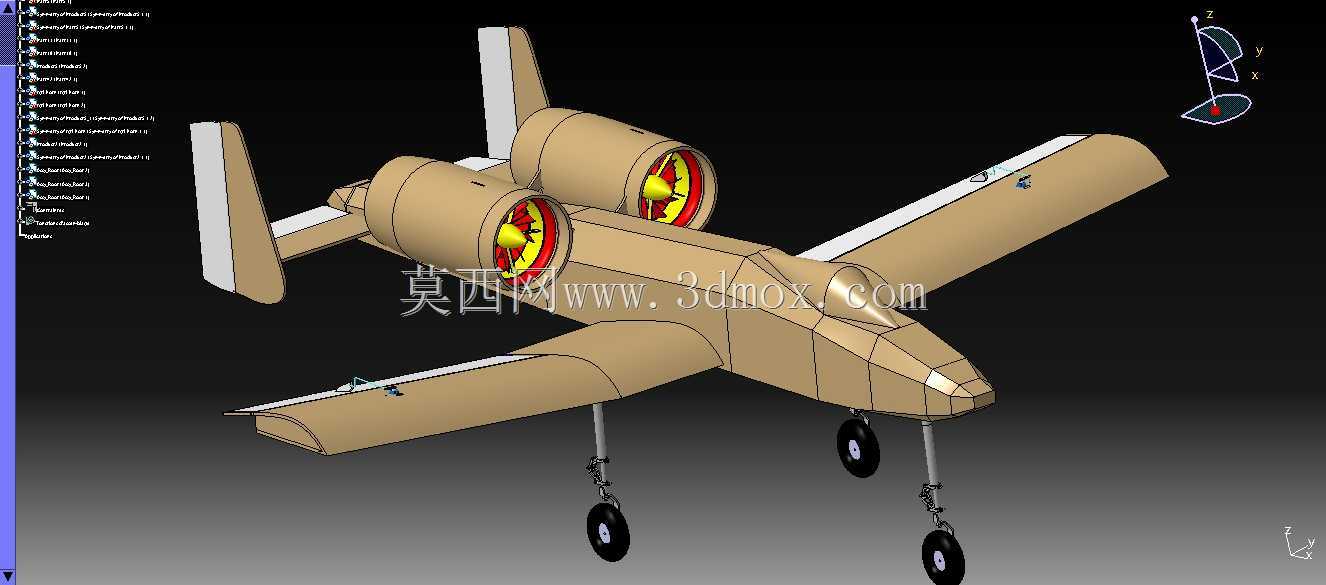

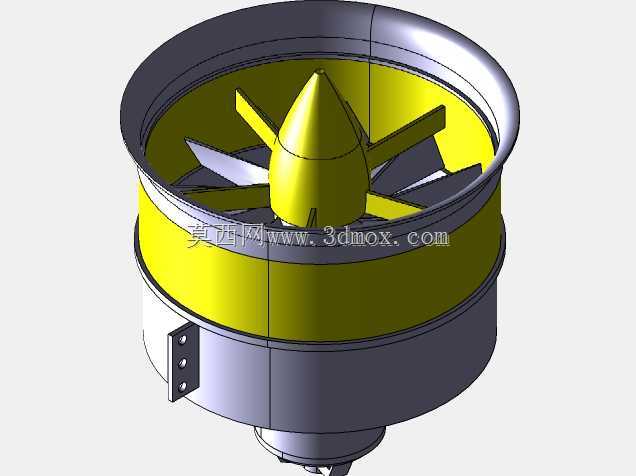

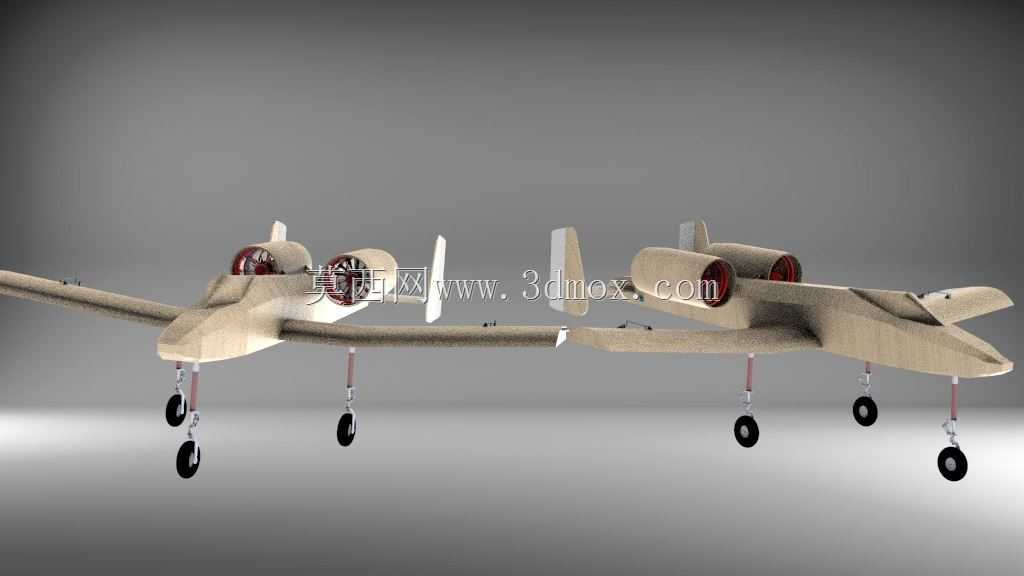

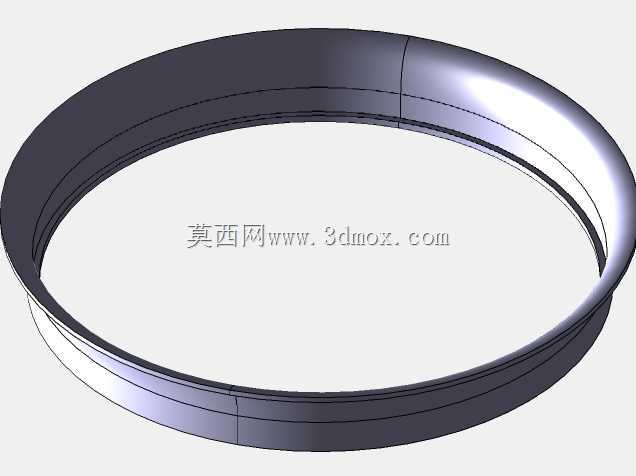

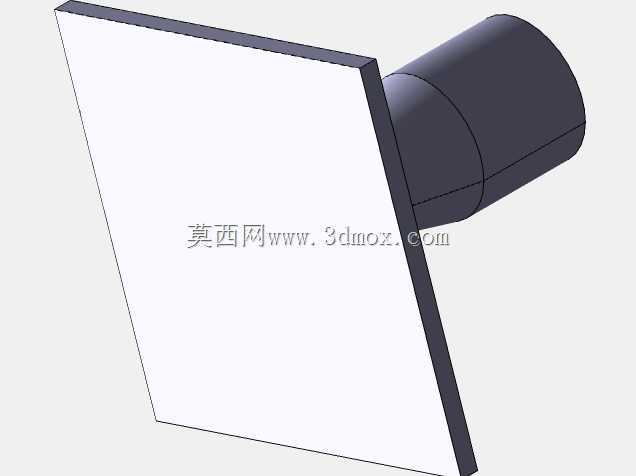

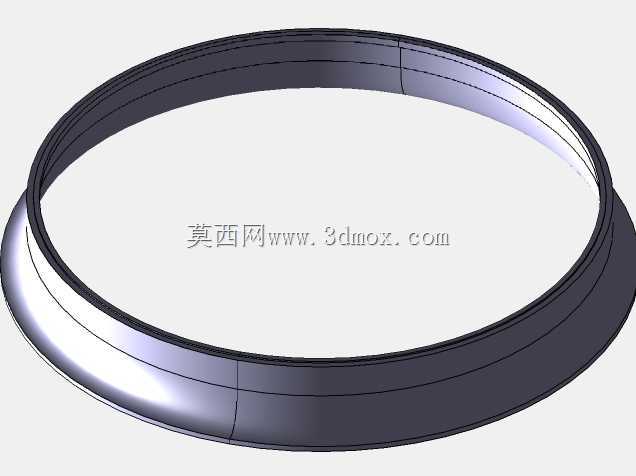

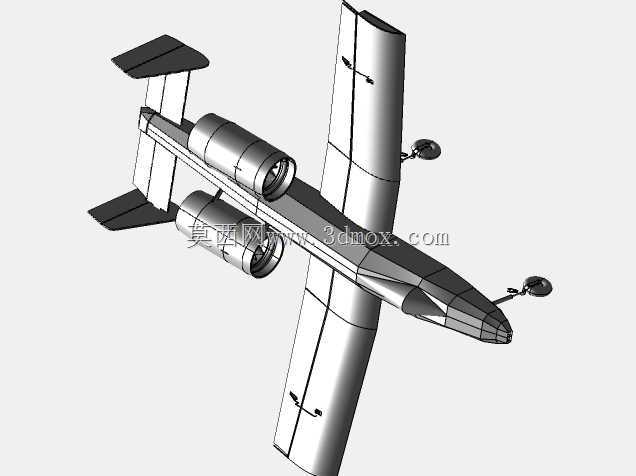

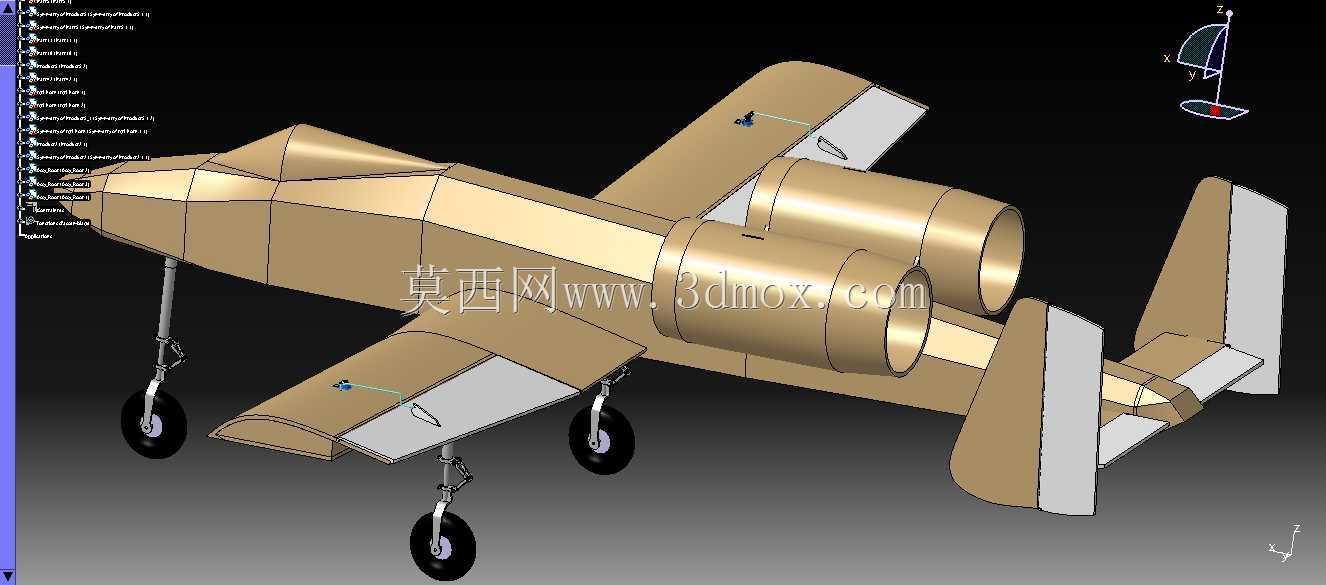

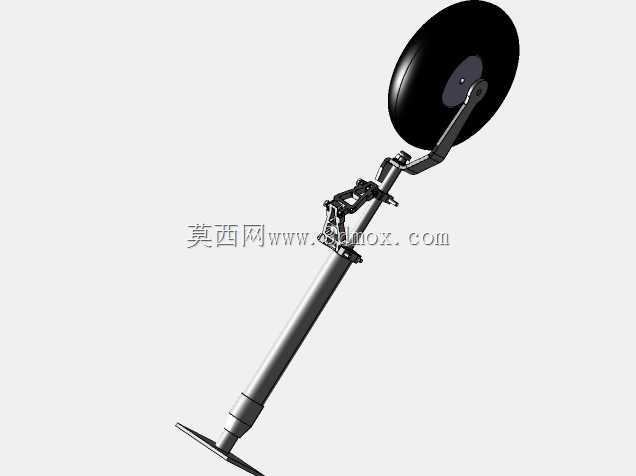

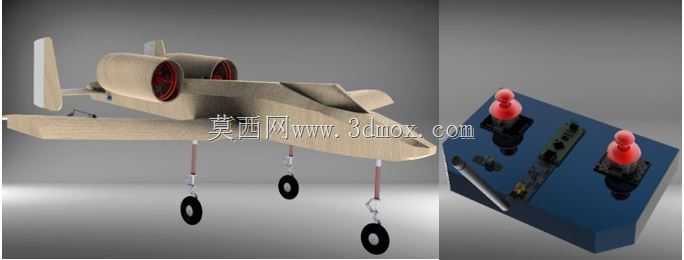

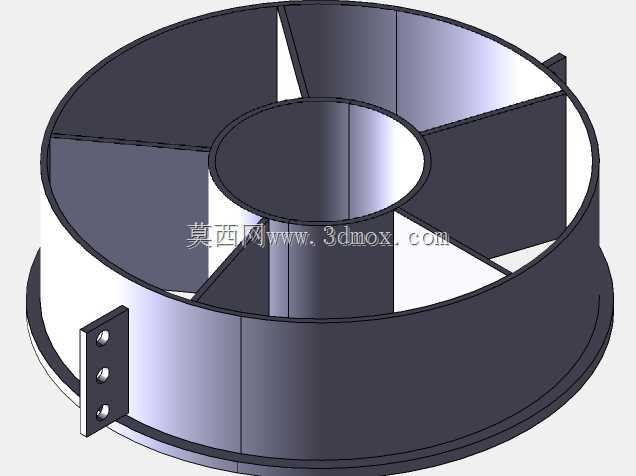

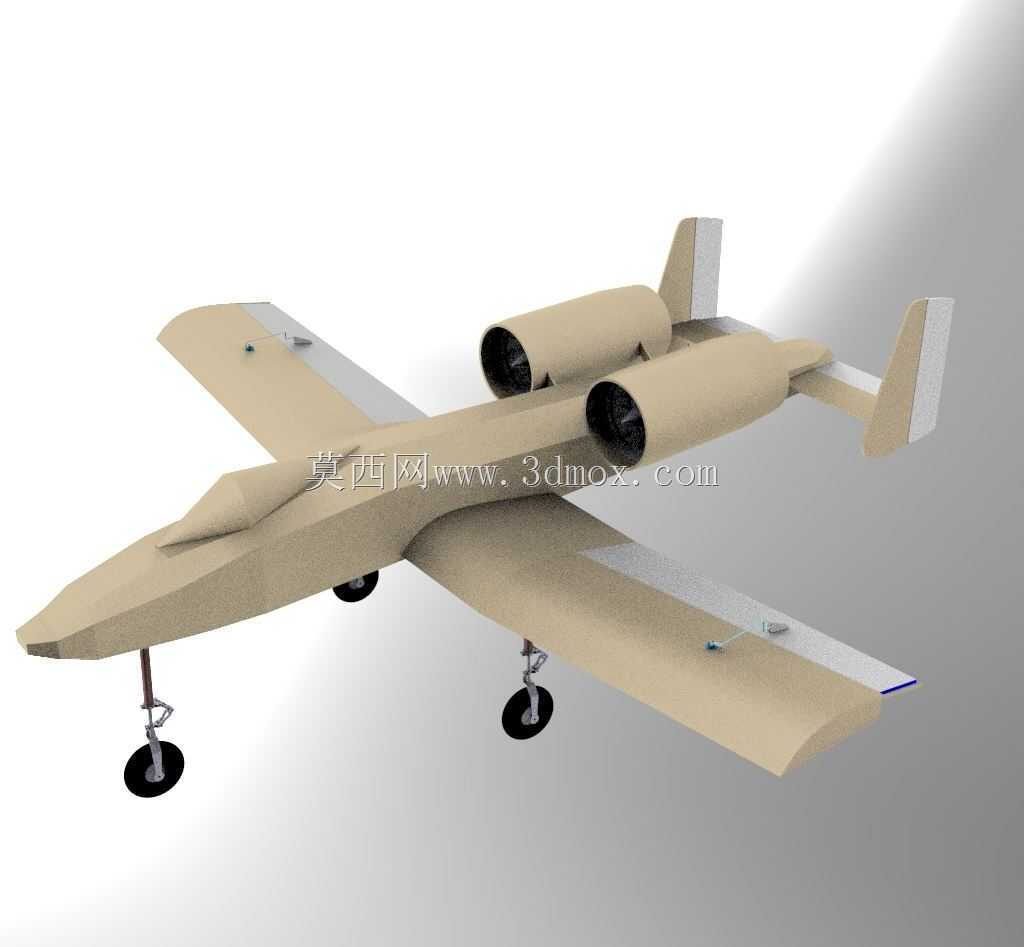

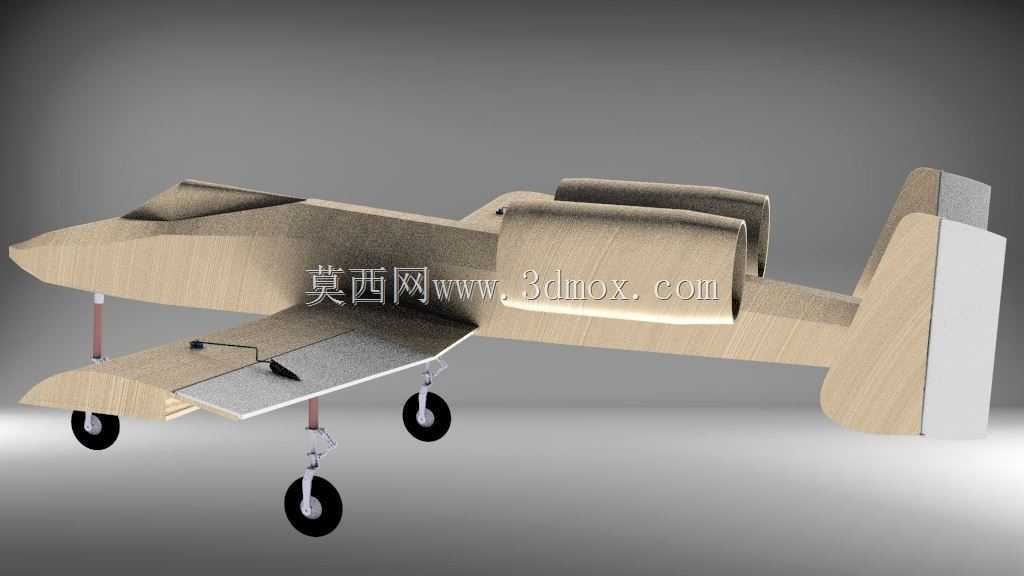

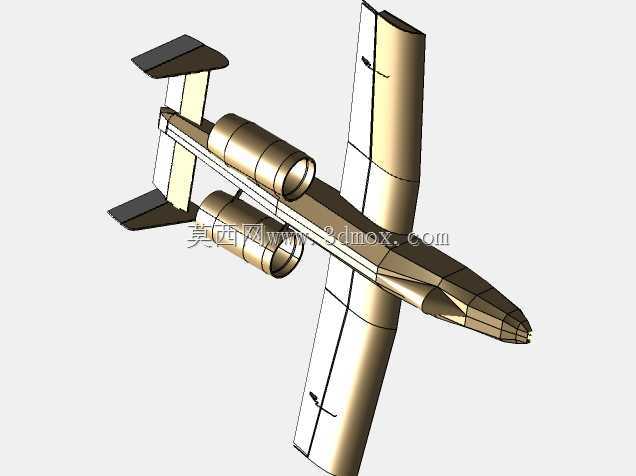

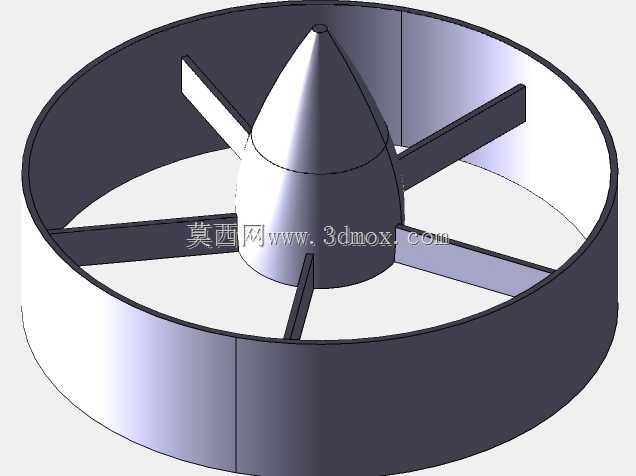

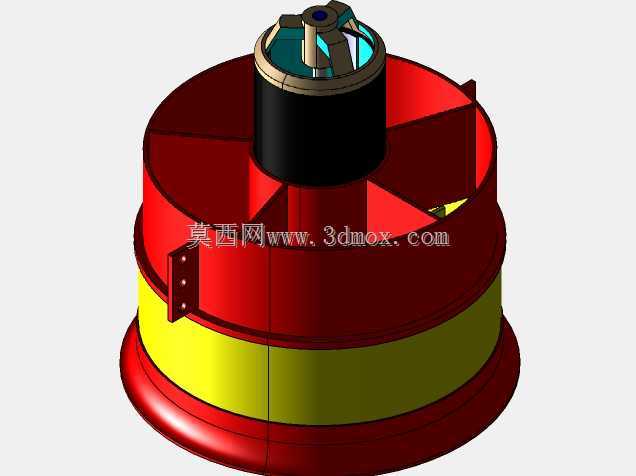

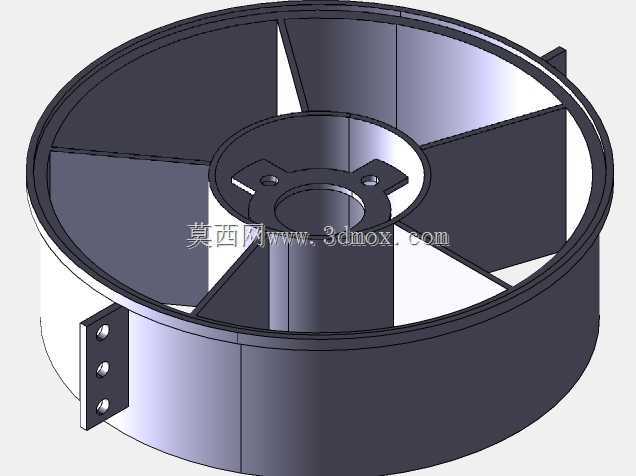

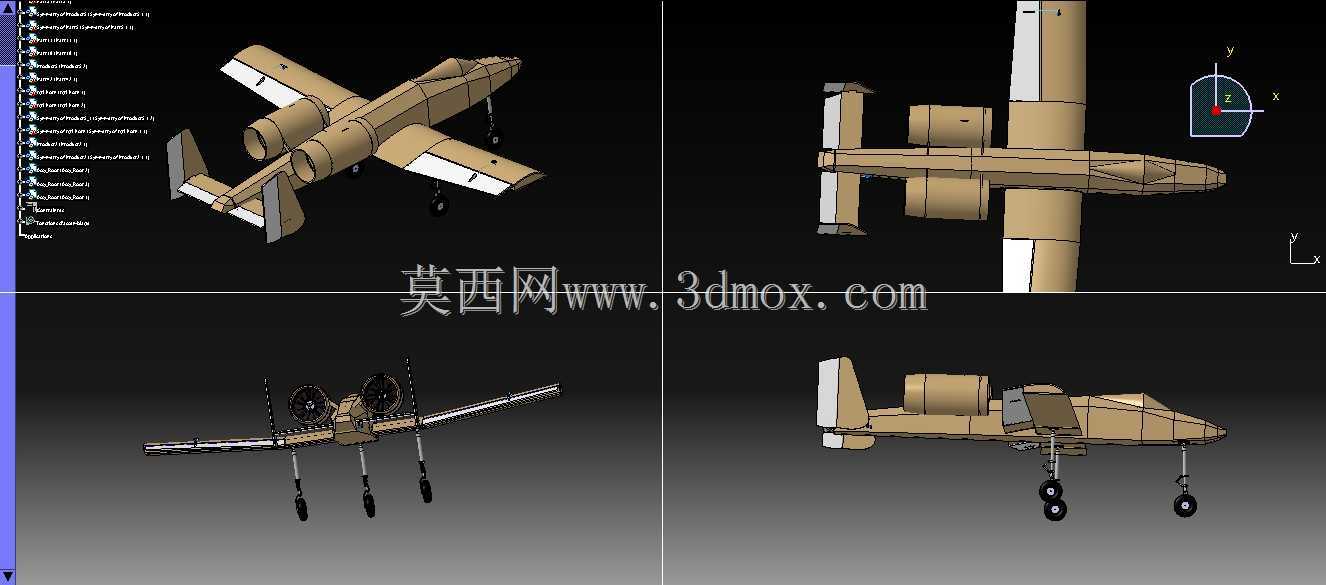

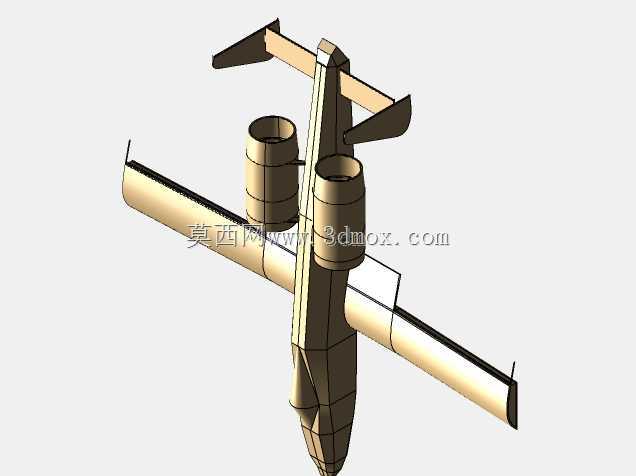

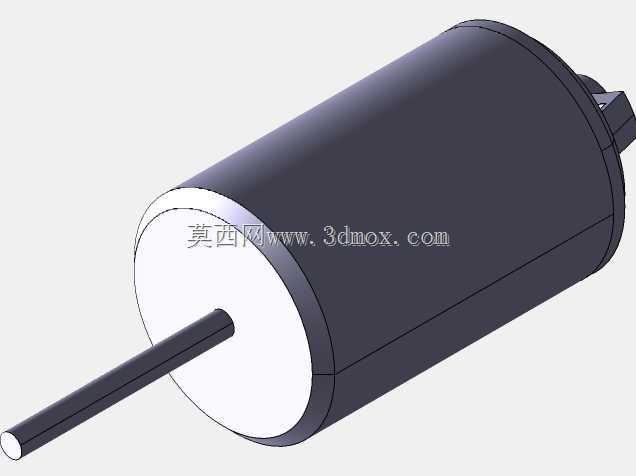

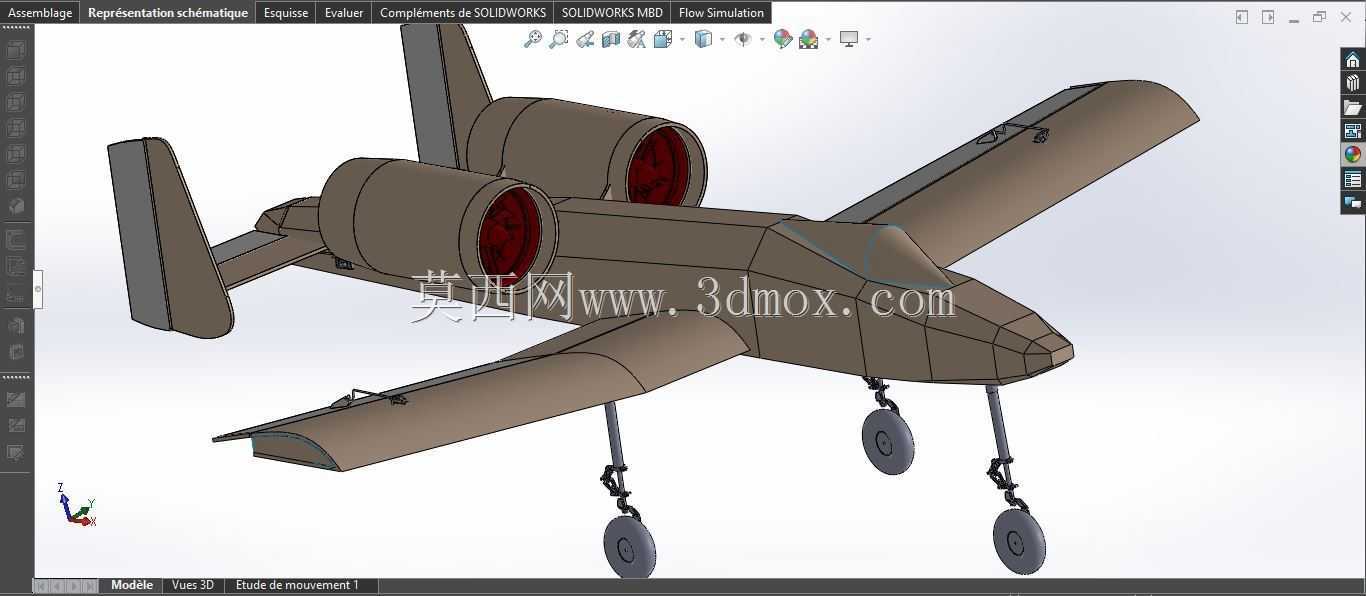

该款遥控飞行器的结构设计围绕低空休闲飞行、航模赛事竞技以及航空科普教学场景展开，核心用途是为航模爱好者提供具备高仿真度与稳定飞行性能的可操控飞行平台，同时也可作为航空基础教学的具象化教具，帮助学习者理解固定翼飞行器的气动布局与动力匹配逻辑。从功能特性来看，采用双发背负式涵道动力布局，两个涵道动力单元对称布置于机身上部中段位置，这种布局一方面能够降低动力单元对机身下部空间的占用，避免起落架收放、机载设备安装与动力系统产生结构干涉，另一方面背负式布局能让动力气流避开机翼下表面的附面层干扰，提升低速飞行阶段的动力效率，同时涵道结构相比外露螺旋桨具备更高的安全性，降低地面调试阶段的桨叶碰擦风险。设计思路上优先兼顾飞行稳定性与组装便捷性，机身主体采用棱线过渡的类隐身修型设计，机头做尖锐化处理以降低高速飞行时的压差阻力，机翼采用上单翼布局，翼身融合段做平滑过渡处理，能够在大迎角飞行阶段提供充足的涡升力，降低失速风险；尾翼采用常规垂尾加平尾的布局，垂尾布置于机身尾部末端，平尾安装位置略低于机翼平面，避开机翼下洗气流的直接干扰，提升俯仰与航向操控的响应精度。起落架采用前三点式布局，前起落架布置于机头下方靠后位置，两个主起落架对称布置于机身重心稍靠前的位置，这种布置能够在地面滑跑阶段提供充足的方向稳定性，避免起飞抬轮时出现拿大顶的风险；起落架支柱采用带阻尼的缓冲结构，能够吸收降落阶段的地面冲击载荷，降低机身结构的受力峰值，机轮采用轻量化硬质轮面设计，适配平整铺装跑道的起降需求，同时预留了轮刹安装位，可根据飞行需求加装刹车组件缩短滑跑距离。安装边界方面，机身内部预留了标准尺寸的航电设备舱，可容纳常规规格的接收机、舵机、电调与动力电池，设备舱盖采用快拆结构，方便日常调试与电池更换；涵道动力单元的安装座做了模块化设计，可适配同尺寸规格的不同kv值涵道电机，满足不同飞行速度的调校需求；机翼与机身采用插销式连接结构，拆装后机翼与机身的贴合间隙控制在0.2mm以内，既保证组装后的结构刚性，也能降低接缝处的气动阻力。整体结构的受力路径做了针对性优化，机翼主梁、起落架安装座、动力安装座这些高载荷部位均做了局部加厚处理，在控制整体重量的前提下保证结构强度，能够承受常规特技飞行阶段的过载载荷，满足日常飞行与竞技操作的使用需求。
