数控切割用四轴联动机械臂结构设计

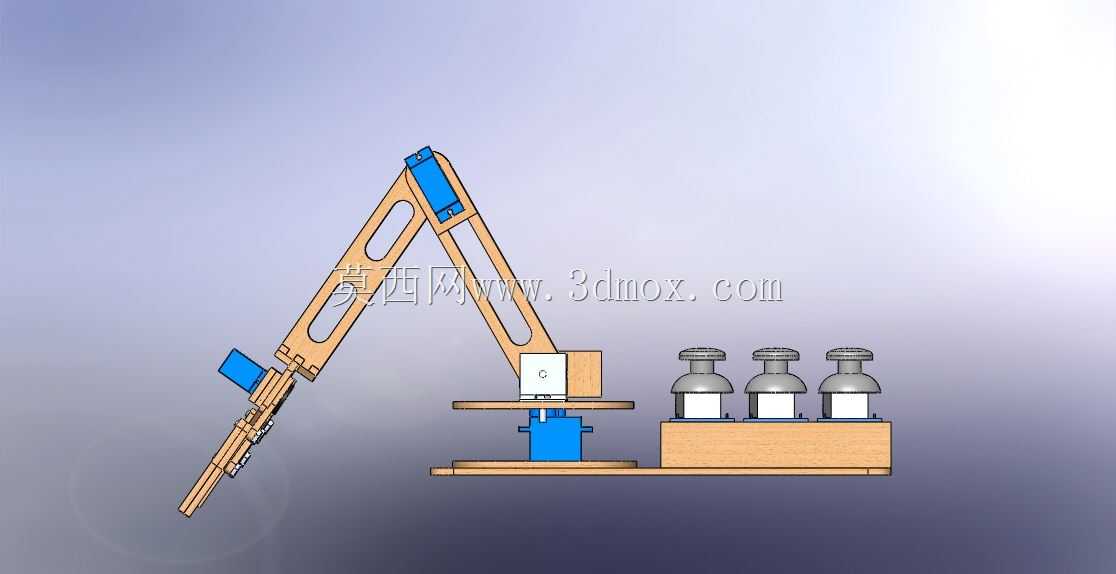

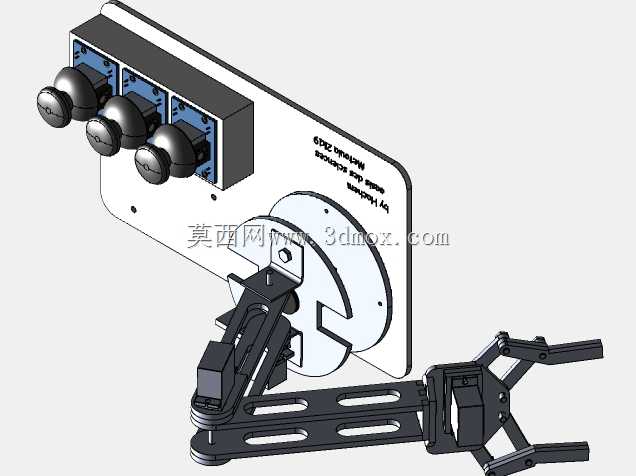

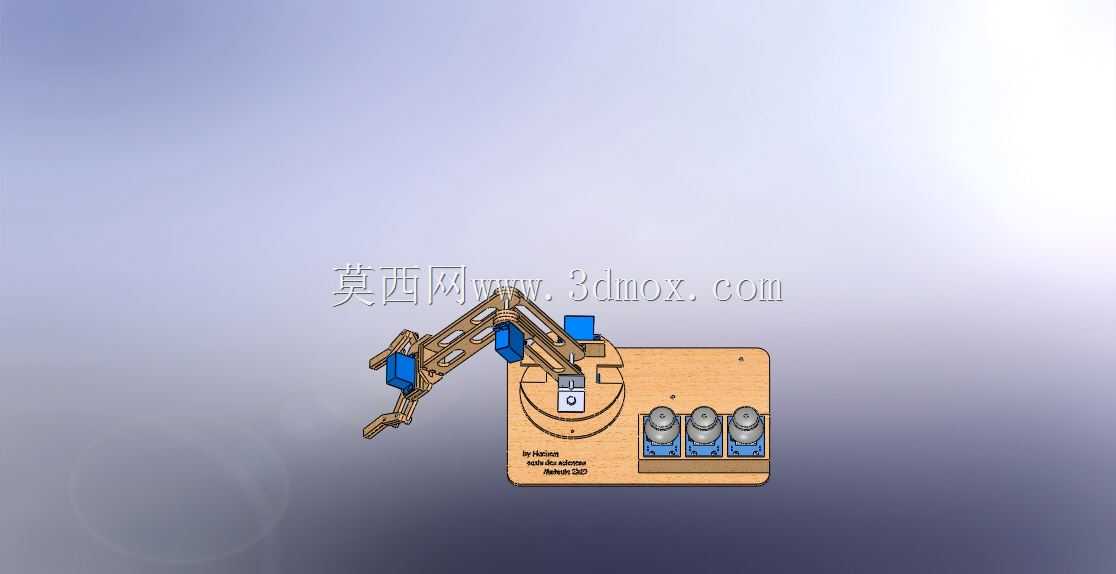

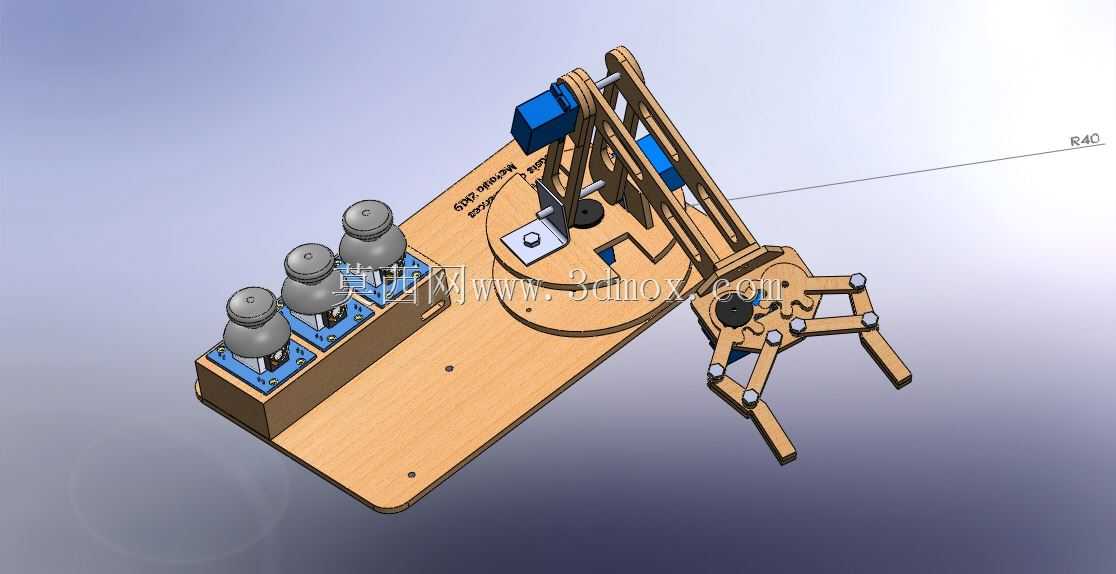

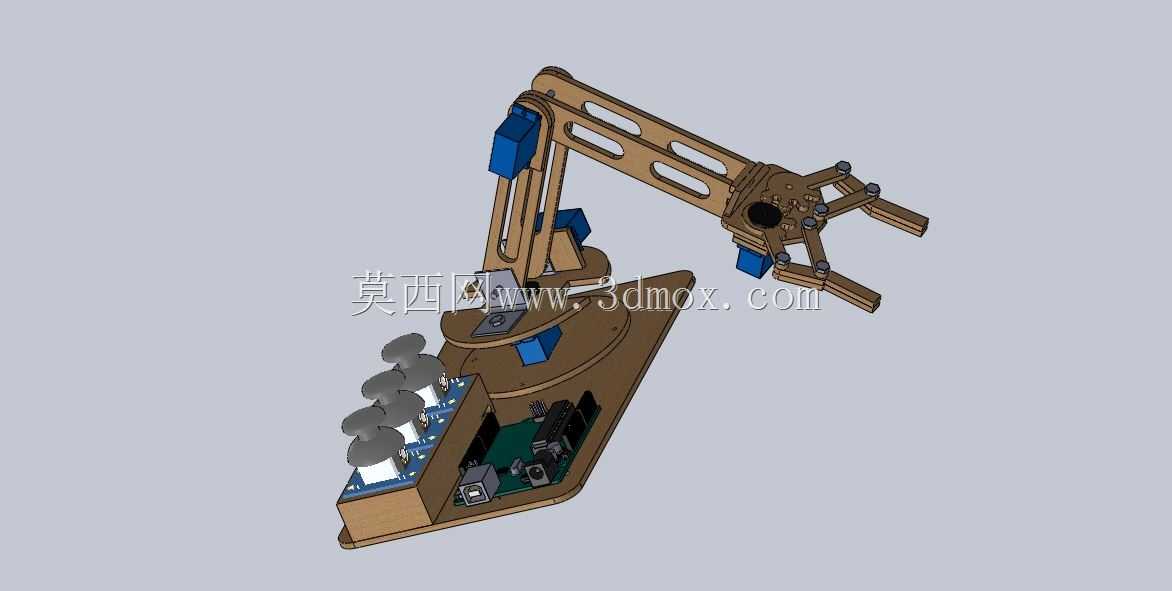

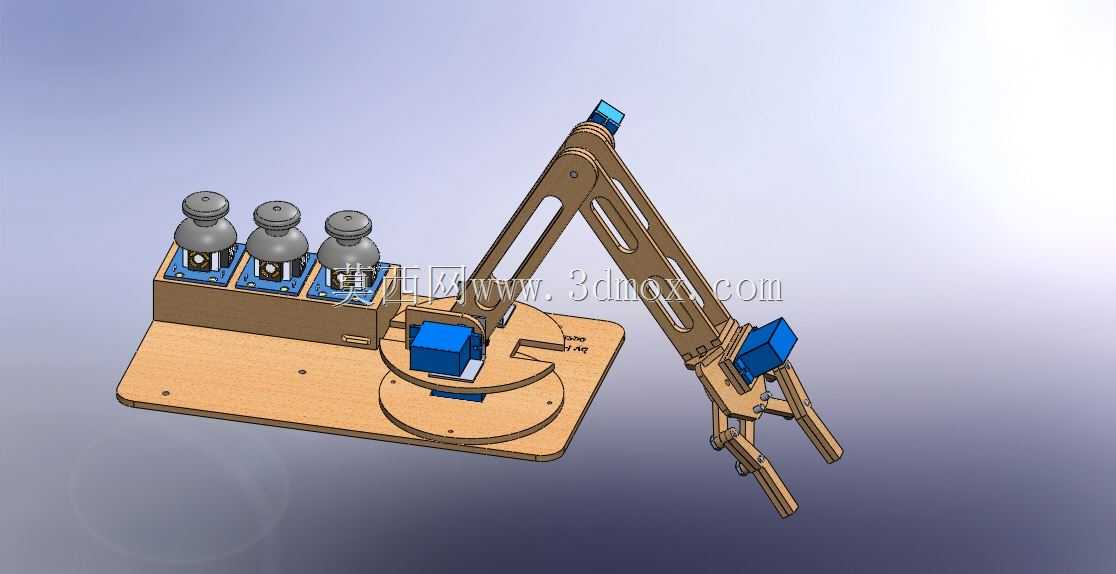

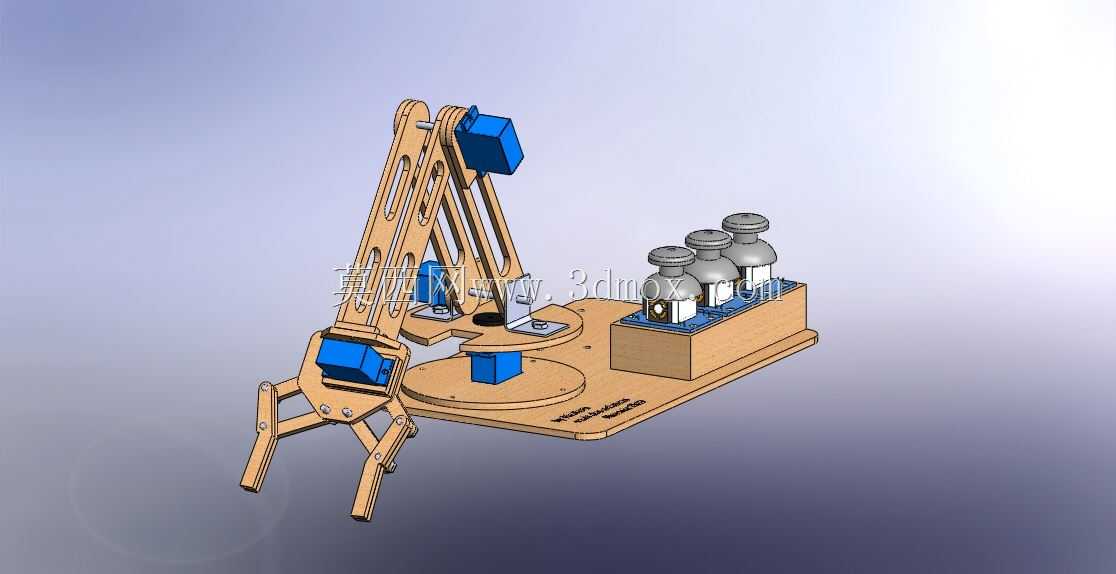

这款四轴机械臂是面向轻型数控加工场景打造的多自由度执行机构，核心适配数控激光切割、薄材数控裁切等轻量化加工需求，可搭载小型激光头、裁切刀具等末端执行件，完成平面及小曲率曲面的轨迹走刀作业，也可拓展用于小型工件的点位搬运、工位上下料辅助作业，在桌面级加工工坊、教学实训平台、小型定制化加工场景中具备较高的适配性。从功能特性来看，该机械臂采用四轴联动构型，四个关节均配置独立伺服驱动单元，可实现末端执行件在作业空间内的灵活位姿调整，臂体采用镂空式板材拼接结构，在保证结构刚性的前提下大幅降低了整体自重，减少关节驱动负载，提升运动响应速度；底座采用一体化平板式安装结构，预留多组标准安装孔位，可直接固定在加工工作台面，也可搭配移动滑台拓展作业行程范围。设计思路上，该机械臂优先考虑加工场景的实用性与搭建便捷性，整体采用标准化板材切割拼接的装配逻辑，所有结构件均可通过数控切割设备直接加工成型，无需复杂的铸锻工序，大幅降低了制作门槛与成本；关节处采用铰接式连接结构，配合限位结构可避免运动过程中出现臂体干涉，同时预留了走线槽位，可将伺服电机的供电与控制线缆内嵌于臂体内部，避免运动过程中线缆剐蹭、缠绕，提升设备运行的稳定性。从安装边界与尺寸适配来看，该机械臂采用桌面式安装布局，底座安装区域可适配常规小型数控加工工作台的台面尺寸，作业半径覆盖桌面级加工的常规幅面，末端负载适配轻型加工头的重量需求，安装时仅需保证底座固定平面的水平度，预留出臂体全角度回转的空间即可完成部署，无需额外搭建大型承重基座；末端执行件的安装接口采用通用化设计，可快速更换不同类型的加工头或夹持组件，适配不同的作业需求，臂体运动过程中各关节的运动范围经过合理规划，可在保证作业覆盖范围的前提下，避免超出工作台面的安全边界，降低作业过程中的碰撞风险。
