CNC车床内孔加工数控车刀结构

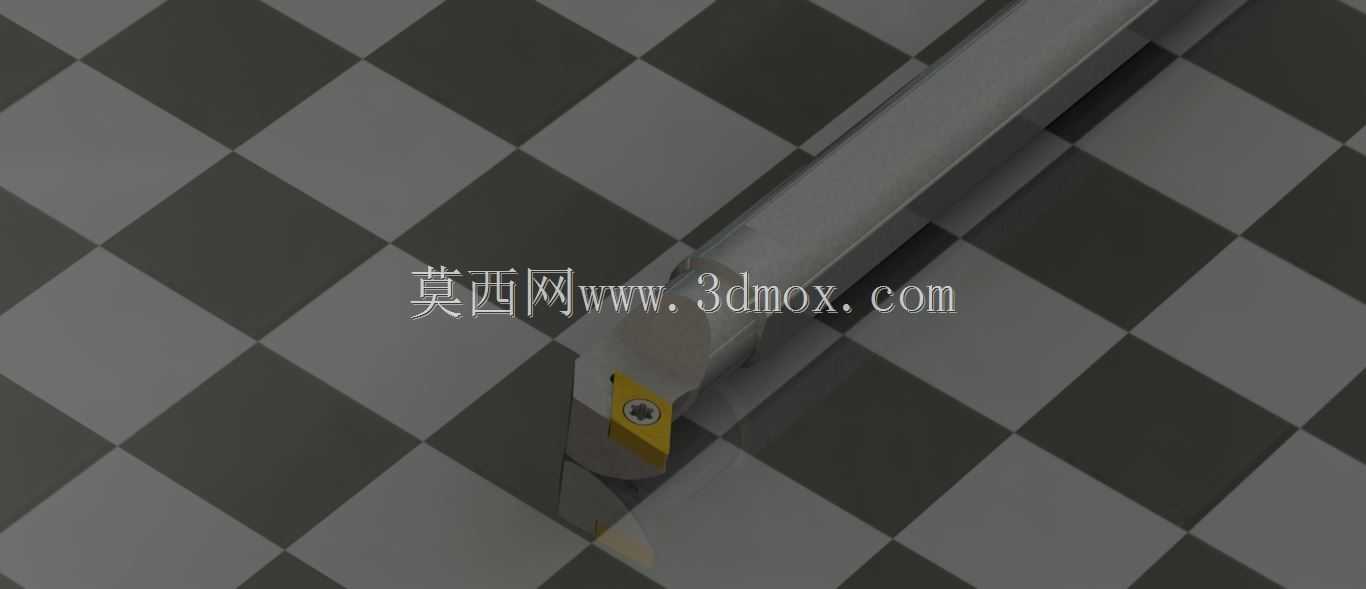

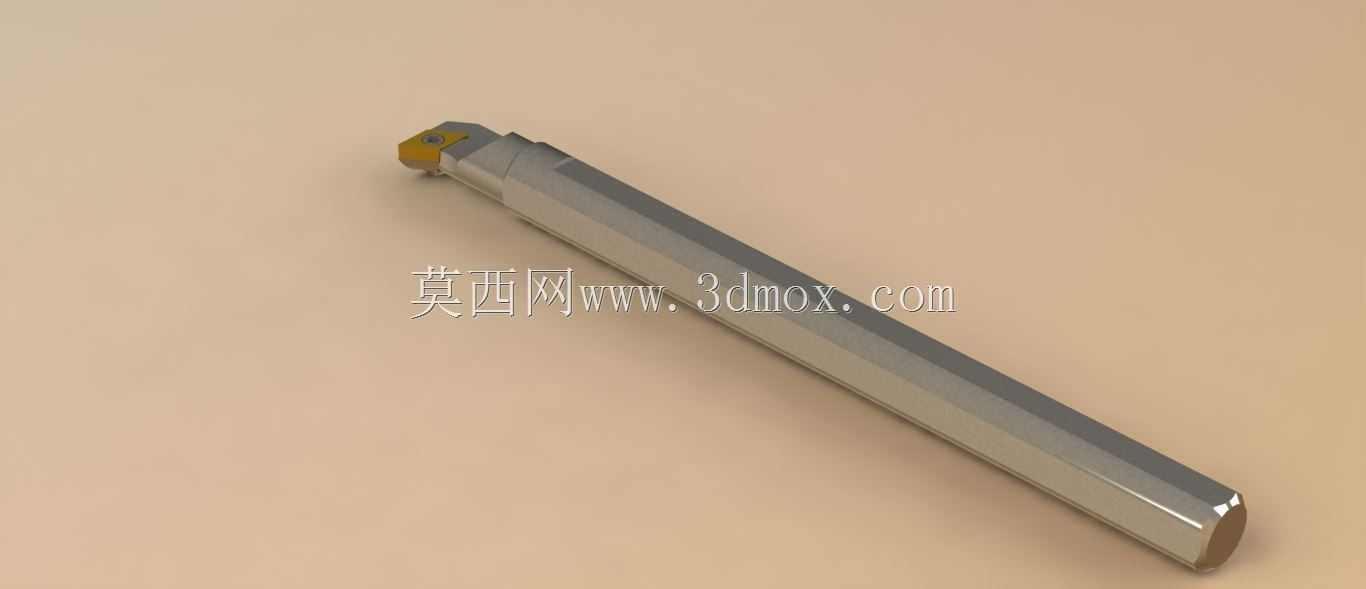

这款内孔加工车刀是专为常规CNC车床及普通车床内孔切削工序设计的机加工刀具，主要应用于回转类零件的内孔车削加工场景，覆盖机械制造车间中盲孔、通孔的粗车、半精车工序，可适配碳钢、合金钢、有色金属等多种常见加工材质的内孔成型作业，是轴套类、盘盖类零件内孔加工环节的核心切削配套刀具。从实际加工用途来看，该刀具能够完成内孔圆柱面车削、内孔端面清根、内孔倒角等常规内孔加工动作，可满足中小直径内孔的常规加工精度要求，适配普通卧式车床、经济型数控车床的刀架安装位，无需额外定制转接配件即可完成装夹，适配车间日常批量加工及单件修配的作业需求。在功能特性设计上，这款车刀采用刀杆搭配可更换刀片的模块化结构，刀片通过紧固螺钉固定在刀杆头部的刀槽内，刀片磨损后无需更换整根刀杆，仅需松开螺钉更换同规格刀片即可继续作业，能够有效降低刀具使用成本；刀杆采用硬质合金基材做表面强化处理，具备足够的刚性与抗振性能，可减少内孔加工过程中因刀杆悬伸产生的振刀问题，保障内孔加工的表面粗糙度与尺寸稳定性；刀头部位的排屑槽经过角度优化，能够引导切削过程中产生的切屑顺着内孔壁向外排出，避免切屑缠绕刀杆刮伤已加工内孔表面，降低加工过程中的堵屑风险。在设计思路层面，这款车刀围绕内孔加工的核心痛点做结构优化：针对内孔加工刀杆悬伸长度受孔径限制的问题，刀杆采用等强度变截面设计，在保证刀杆可伸入对应孔径的前提下，尽可能提升刀杆的整体刚性，减少切削受力产生的形变；刀片安装角度经过切削力学验证，主偏角、刃倾角参数匹配常规内孔切削的受力方向，可有效降低切削过程中的径向切削力，减少让刀现象导致的内孔锥度问题；刀杆头部的刀片定位槽做了高精度限位设计，刀片更换后重复定位精度可控，无需重新对刀即可快速恢复加工尺寸，减少换刀辅助时间。从安装边界与外形尺寸来看，这款车刀的刀杆截面为标准方形规格，可直接适配车床标准方刀架的装夹尺寸，刀杆长度覆盖常规内孔加工的悬伸需求，可加工深度不超过刀杆有效悬伸长度的内孔结构；刀头部位的外径小于目标加工内孔的最小直径，可保证加工过程中刀杆不会与已加工内孔壁发生刮碰，刀片的切削刃回转半径匹配加工孔径范围，可覆盖对应区间内的内孔直径加工需求，装夹时仅需保证刀杆轴线与车床主轴轴线平行，刀尖高度与主轴回转中心等高即可完成安装调试，适配车间常规车床的装夹操作习惯。
