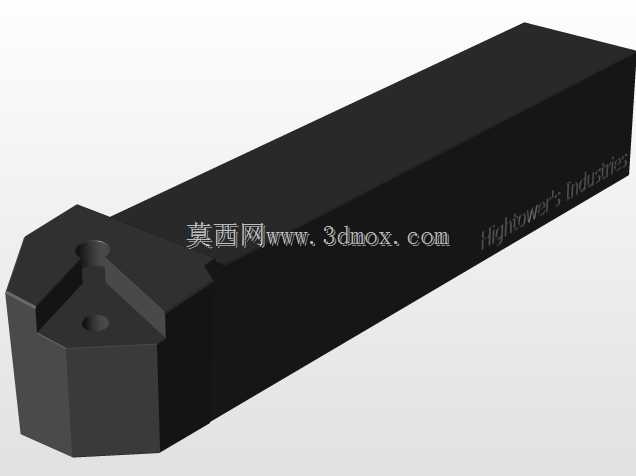

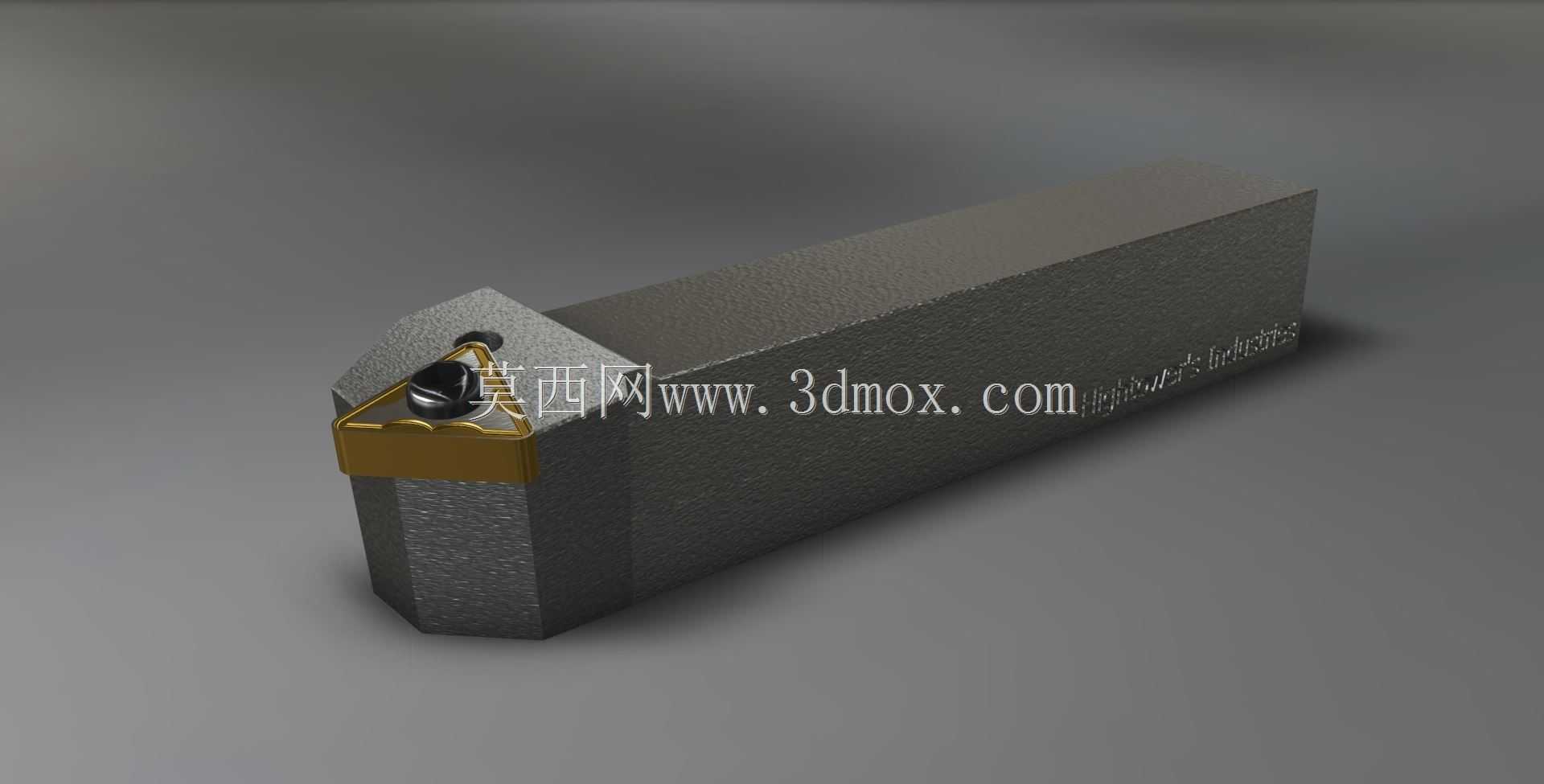

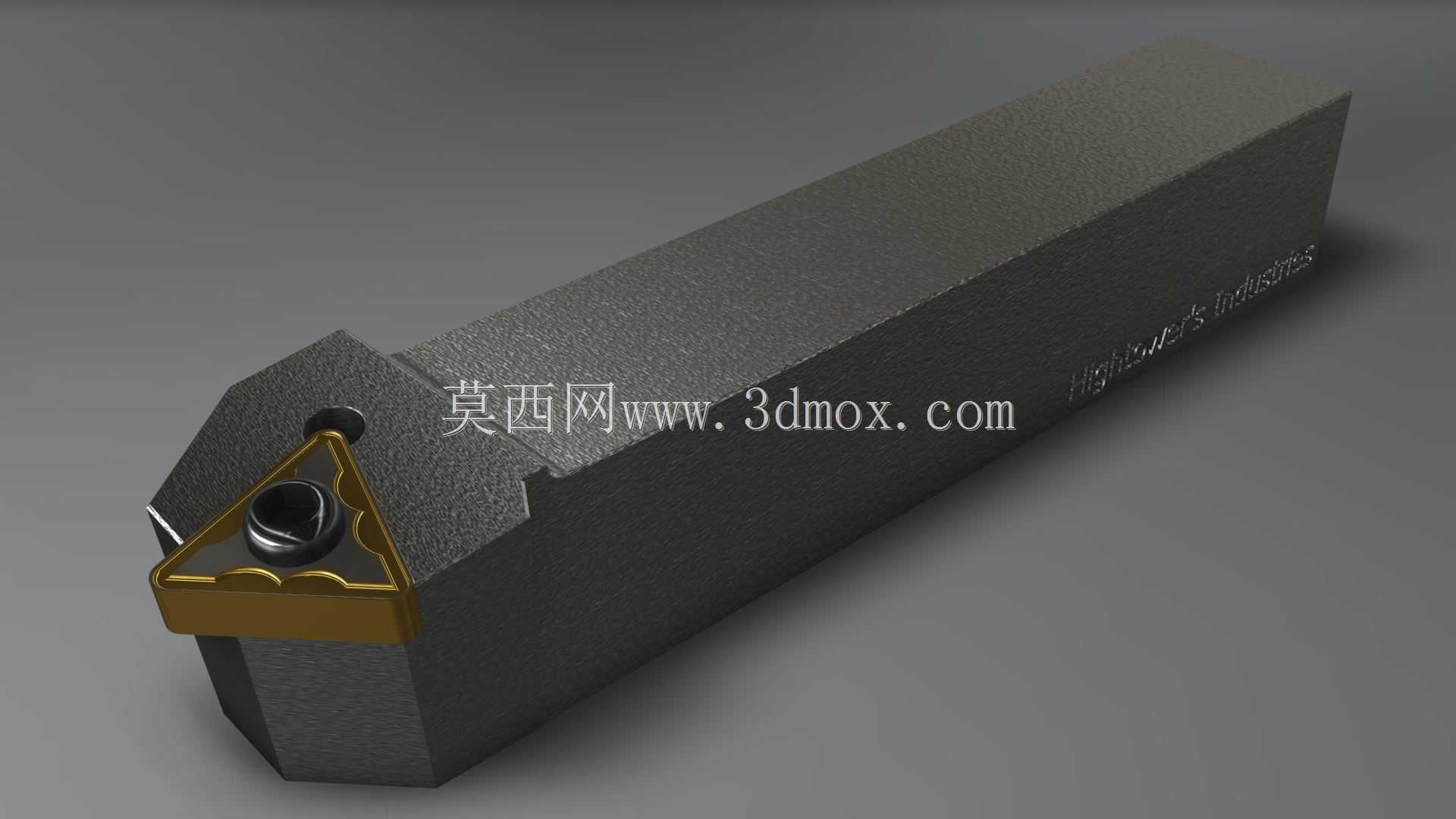

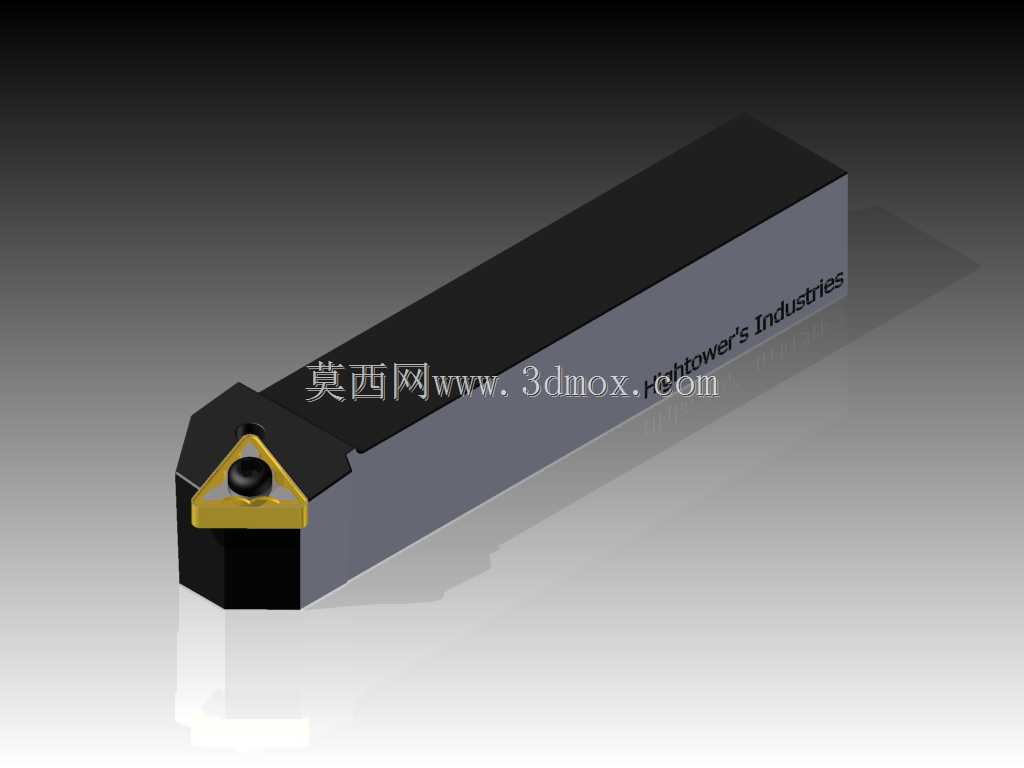

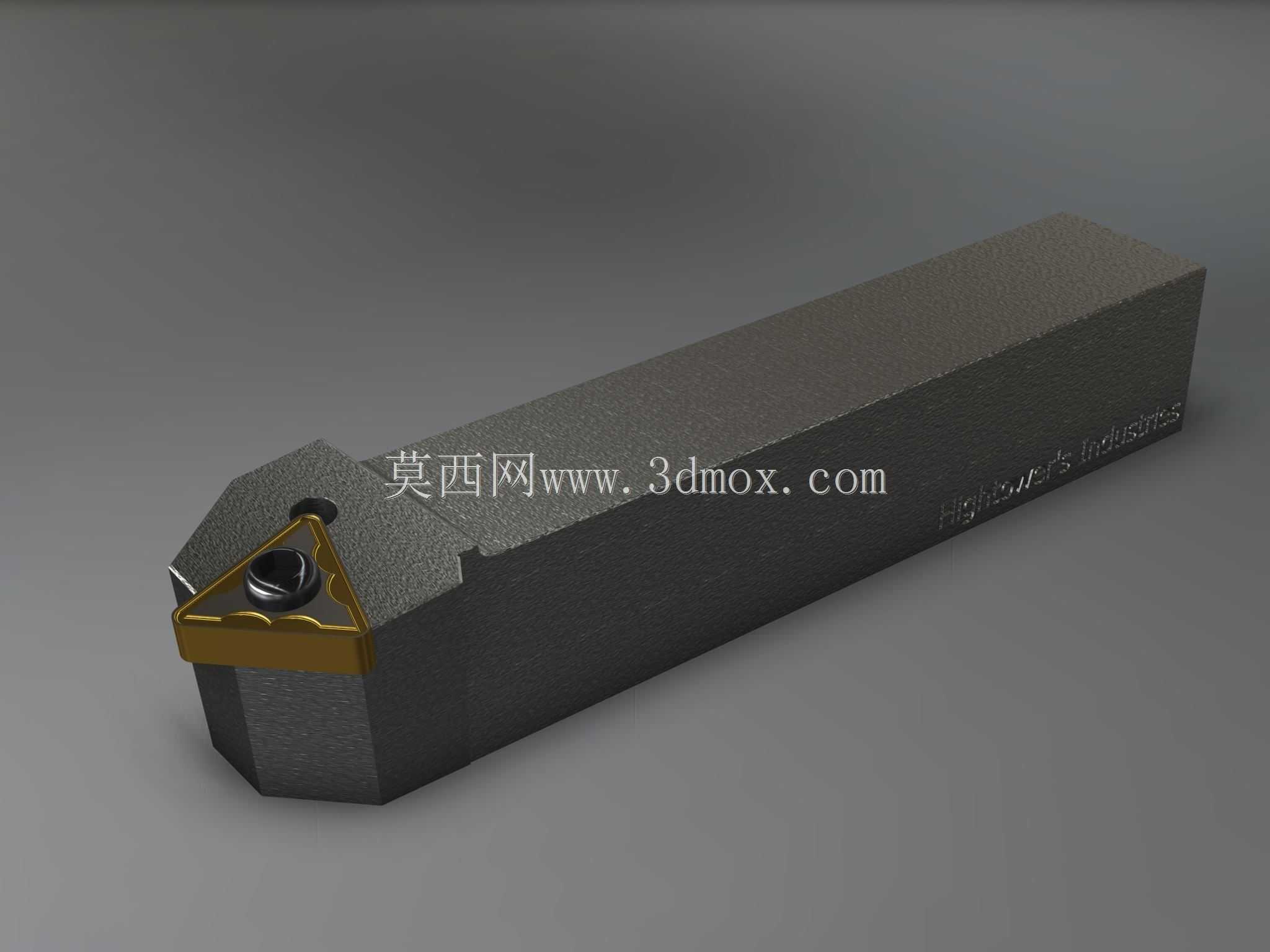

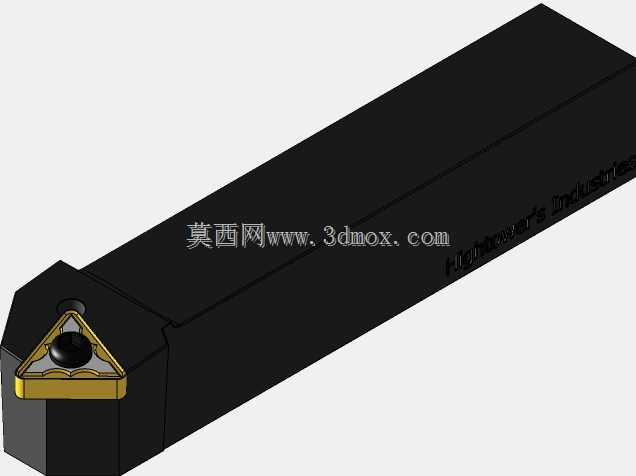

三角形可转位外圆车削刀具结构

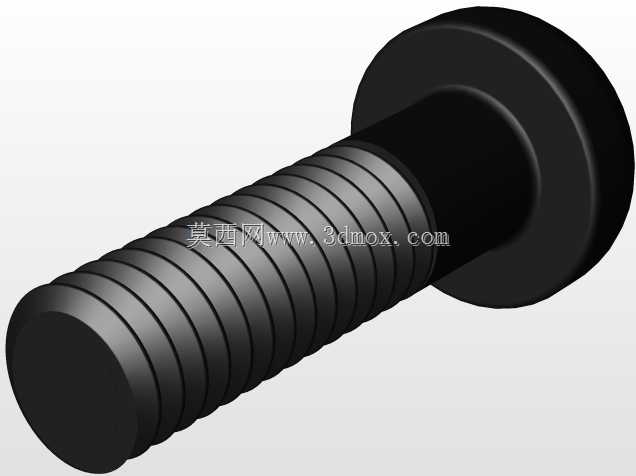

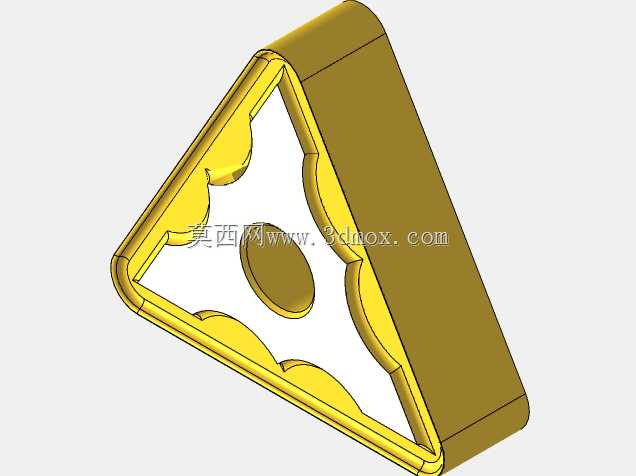

这款可转位外圆车刀是金属切削加工领域应用极为广泛的机夹式切削刀具，主要适配数控车床、普通卧式车床的外圆车削、端面车削及倒角加工工序，在通用机械零部件加工、汽车零配件制造、五金件批量生产等场景中承担核心切削功能，可针对碳钢、合金钢、铸铁、有色金属等多种常见工件材料完成粗加工、半精加工工序，是机械加工车间刀库中必备的通用切削刀具品类。从功能特性来看，该刀具采用机夹式结构设计，刀片通过顶部的压紧螺钉实现牢固锁紧，无需额外焊接刀头，当刀片切削刃磨损达到磨钝标准后，只需松开压紧件将刀片转位更换新的切削刃即可继续投入加工，无需重新对刀调整，能够大幅缩短换刀辅助时间，有效提升批量加工的生产效率，同时刀杆可重复长期使用，仅需更换刀片即可维持切削性能，相比传统焊接车刀能够显著降低刀具使用成本。在设计思路层面，刀杆主体采用长方体截面结构，整体为高强度合金钢材质，表面做发黑防锈处理，能够在大切深、高进给的切削工况下保持足够的刚性，避免切削过程中出现振刀、让刀问题，保障加工表面的光洁度与尺寸精度；刀头部位设计有与三角形刀片匹配的定位槽，刀片定位精度高，转位后切削刃的位置偏差极小，能够保障加工尺寸的一致性；刀片采用三角形负前角设计，三个切削刃均匀分布，单刀片可实现三次转位使用，刀片表面的涂层处理能够有效提升切削刃的红硬性与耐磨性，延长单刃的连续切削时长，适配高速切削的加工需求。从外形尺寸与安装边界来看，刀杆采用标准正方形截面设计，可适配市面上绝大多数车床的标准刀架安装位，安装时只需将刀杆伸入刀架对应位置，通过刀架压板压紧即可完成固定，无需额外定制安装附件；刀头部位的悬伸长度经过优化设计，在保障足够排屑空间的前提下尽可能缩短悬伸量，提升切削过程中的稳定性，避免长悬伸带来的刚性不足问题；刀片压紧螺钉采用标准内六角结构，使用常规内六角扳手即可完成刀片的更换与锁紧操作，日常维护便捷，无需专用工具即可完成刀具的日常保养与刀片替换。在实际加工应用中，该刀具可根据加工需求匹配不同材质等级的三角形刀片，针对粗加工工况可选择大进给、大切深的刀片槽型，快速去除工件毛坯余量；针对半精加工工况可选择锋利刃口的精磨刀片，保障加工面的光洁度与尺寸精度，能够覆盖从毛坯开粗到接近成品尺寸的多道加工工序，适配不同行业的金属切削加工需求。
