车床径向安装半径车刀操作组件结构

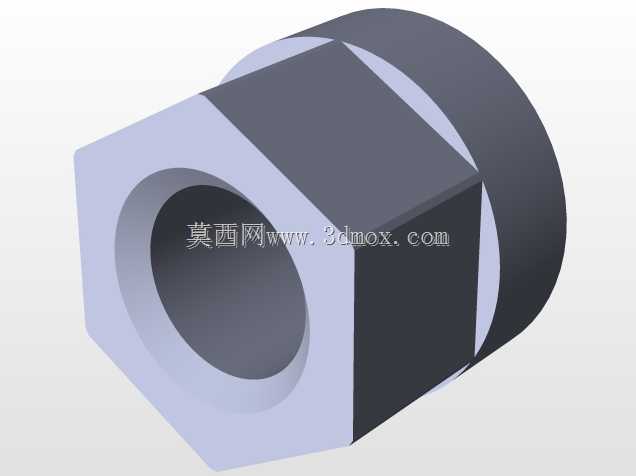

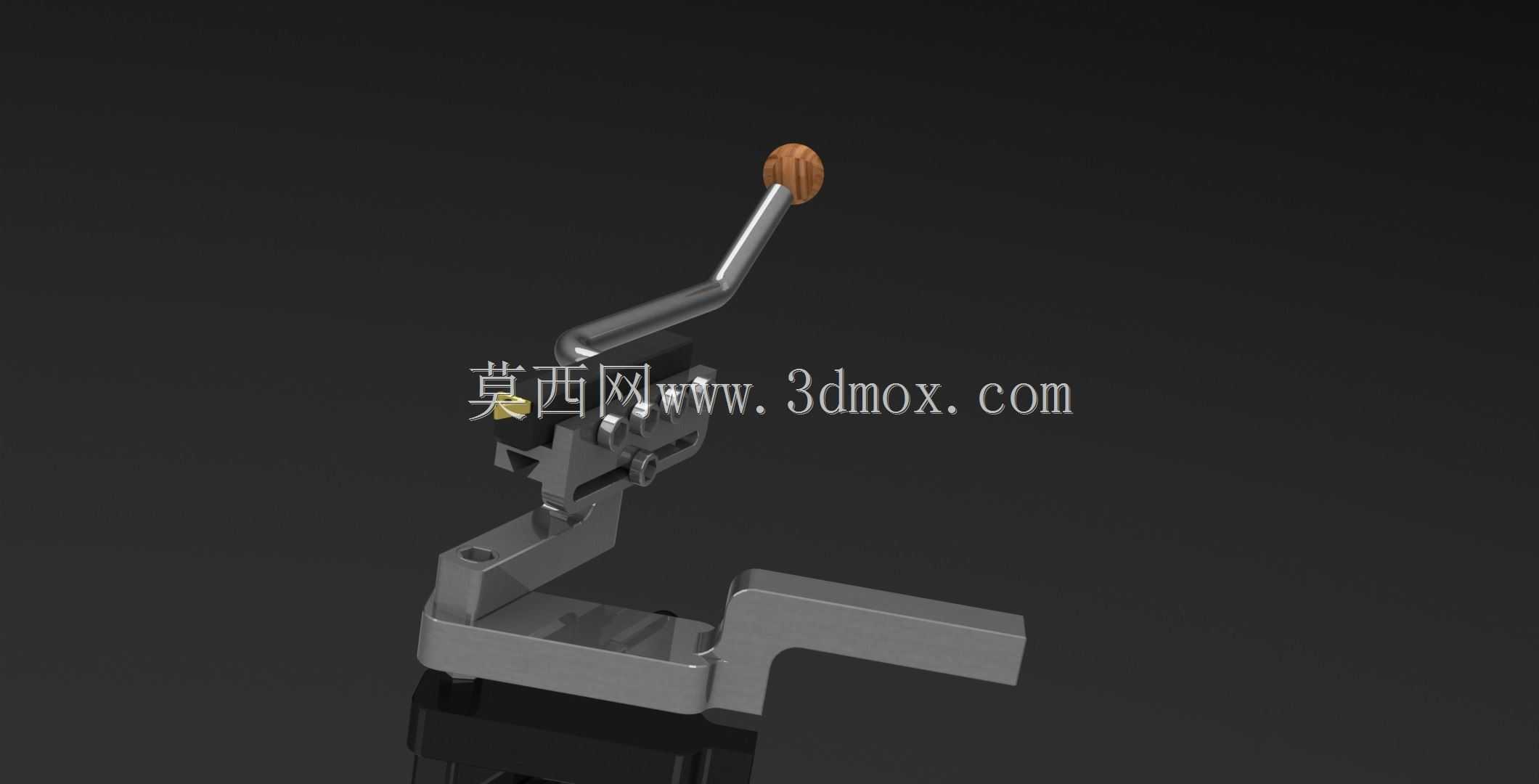

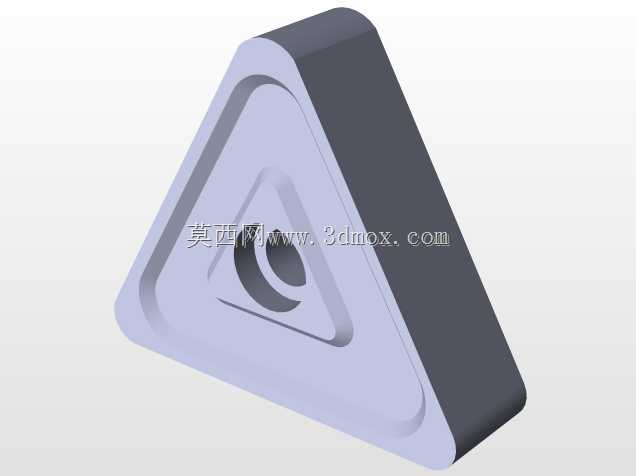

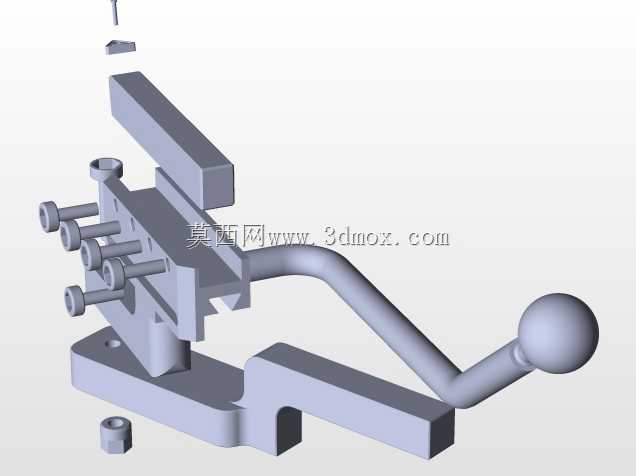

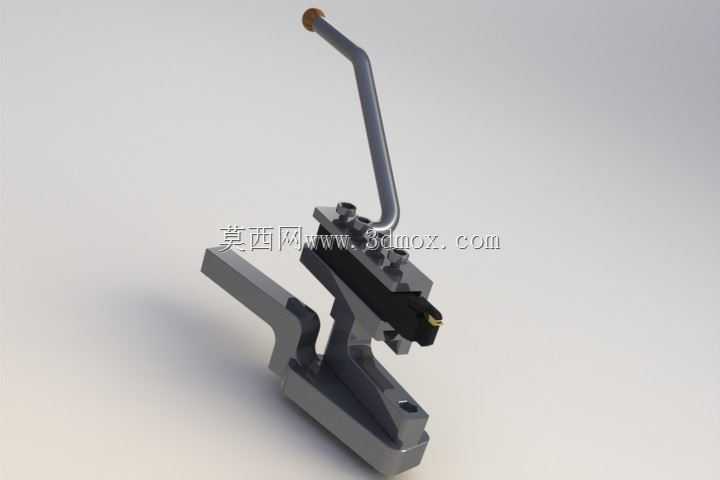

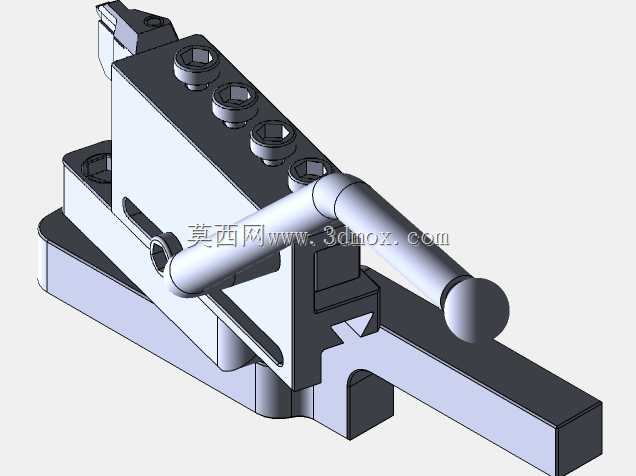

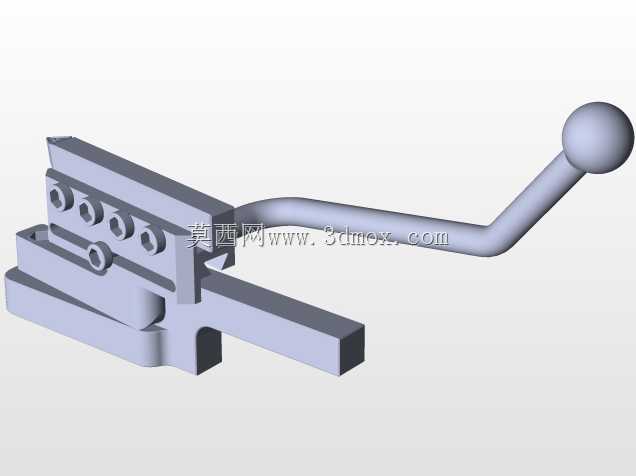

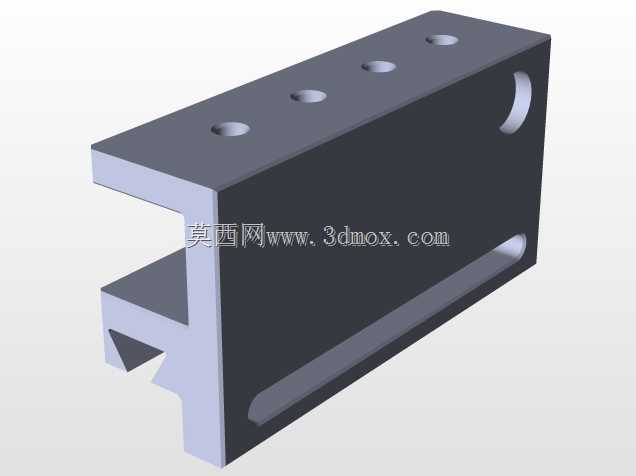

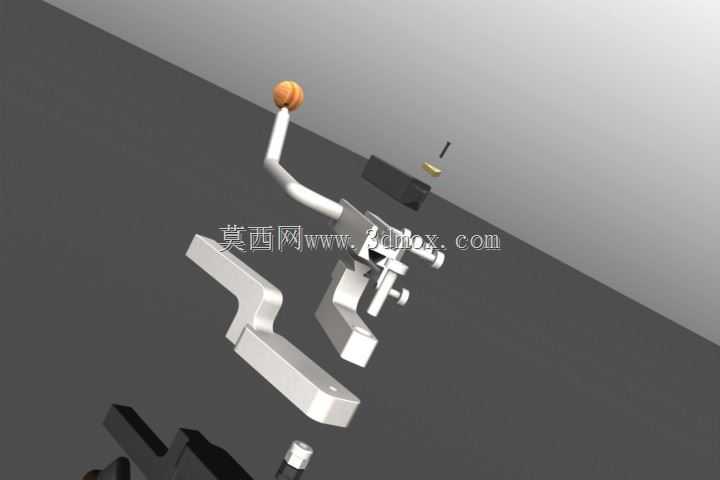

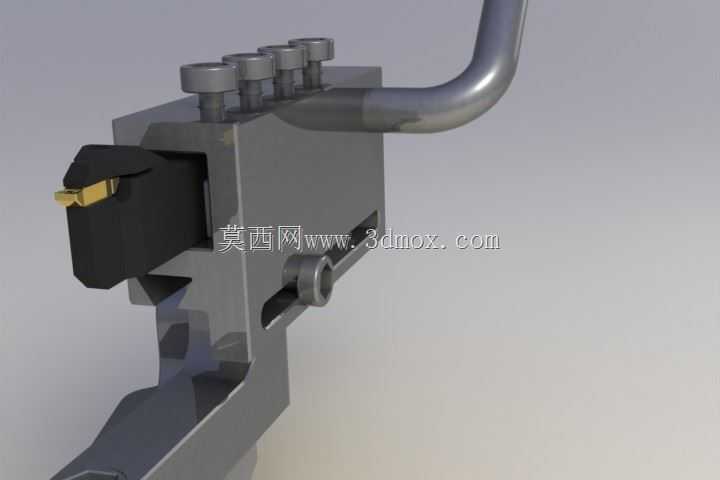

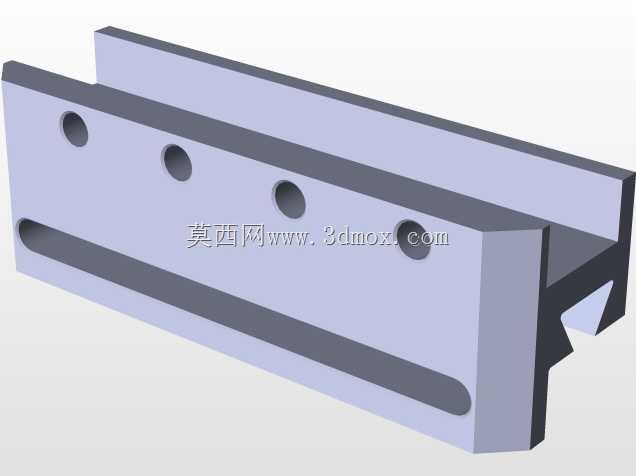

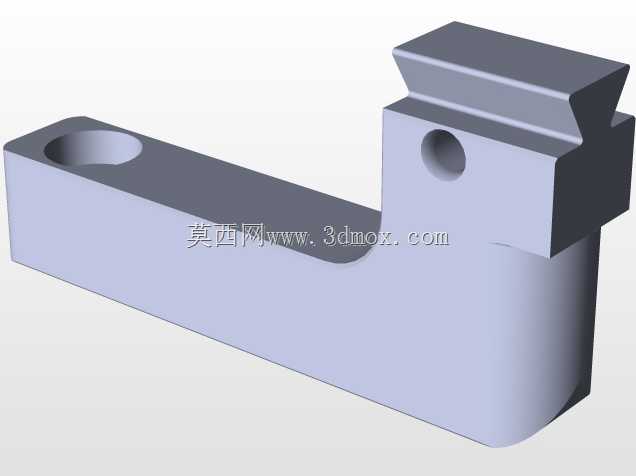

在普通卧式车床的外圆、端面及回转曲面切削加工场景中，径向安装的半径车刀组件是保障小曲率圆弧面加工精度的核心工装部件，这类组件主要适配中小型普通车床的四方刀架安装位，无需对原有刀架结构做改造即可完成装夹，多用于轴类零件的圆角过渡、盘类零件的圆弧轮廓成型加工场景，能够替代成型砂轮完成粗加工到半精加工阶段的圆弧切削工序，减少后续磨削工序的加工余量。该组件采用分体式夹持结构设计，底部为L型定位基座，基座底面加工有与标准车床刀架定位槽匹配的定位凸台，安装时可直接嵌入刀架的T型槽内，通过两颗压紧螺栓完成锁紧固定，基座的竖直安装面设置有可调节的刀杆夹持座，夹持座可沿竖直方向做0-15mm的高度微调，适配不同中心高的车床主轴，保证刀尖与主轴回转中心的同轴度误差控制在0.02mm以内，避免加工过程中出现扎刀、让刀的问题。组件上方设置有带木质握柄的锁紧操作杆，操作杆通过偏心凸轮结构与夹持座的锁紧机构联动，更换车刀时只需向上扳动操作杆即可松开夹持座的锁紧压板，放入对应规格的半径车刀后向下扳动操作杆即可完成锁紧，整个换刀过程无需额外使用扳手，能够大幅缩短单件加工过程中的换刀辅助时间，适配小批量多品种的机加工生产场景。设计过程中充分考虑了切削过程中的受力特性，基座采用整体式铸铁结构，壁厚设置为8mm，保证切削过程中组件的刚性，避免高速切削时产生共振影响加工表面质量；操作杆的力臂长度经过优化，扳动时的操作力控制在15N以内，操作人员无需施加过大力量即可完成锁紧动作，同时偏心凸轮的锁紧行程设置为3mm，能够兼容刀杆厚度在16-20mm范围内的各类焊接式、机夹式半径车刀，无需额外加装调整垫片。安装边界方面，组件整体在刀架上的安装占用尺寸为长120mm、宽65mm、高110mm，不会与车床的中拖板、卡盘等运动部件产生干涉，在加工最大直径200mm的轴类零件时，刀架的纵向、横向进给行程均不会受到组件外形的限制，能够覆盖普通车床常规加工范围内的所有半径车削工序需求。切削过程中，切屑可顺着组件前端的排屑斜面自然排出，不会在刀架位置堆积，避免切屑烫伤操作人员或刮伤已加工工件表面，组件的所有活动连接位置均设计有防尘结构，能够阻挡切削过程中产生的铁屑、切削液进入锁紧机构内部，延长组件的维护周期与使用寿命。
