多规格星形弹性联轴器结构设计方案

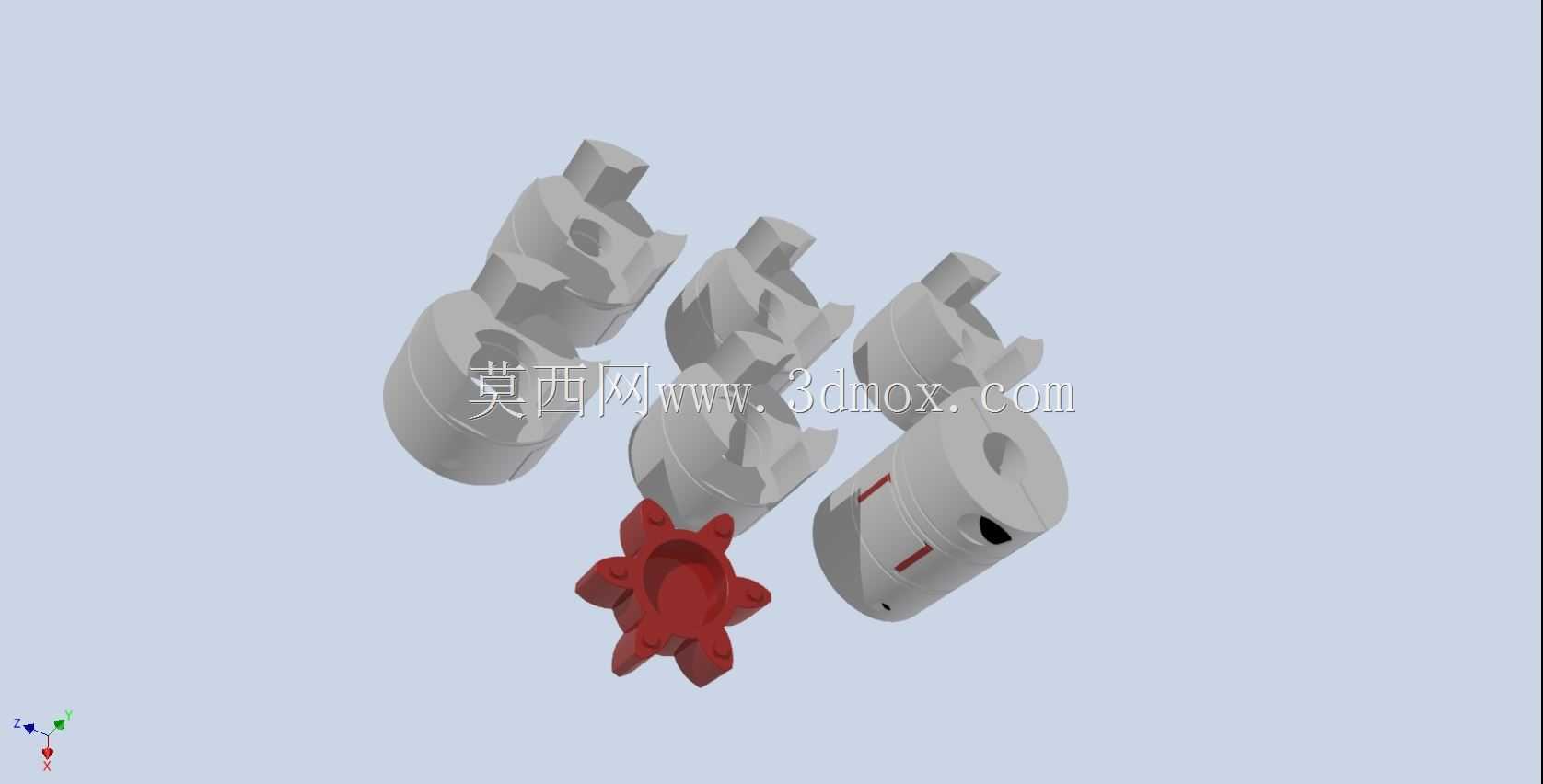

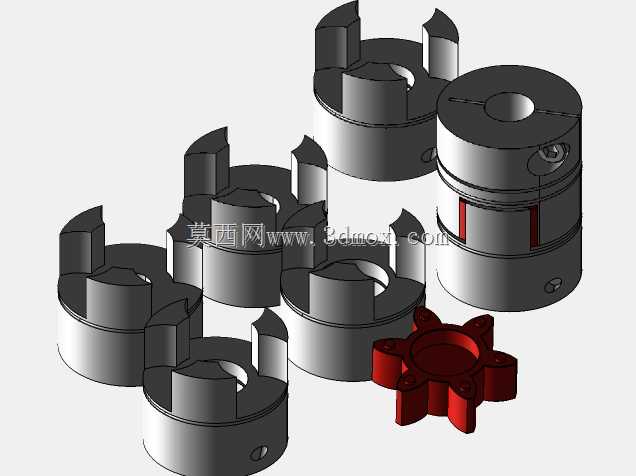

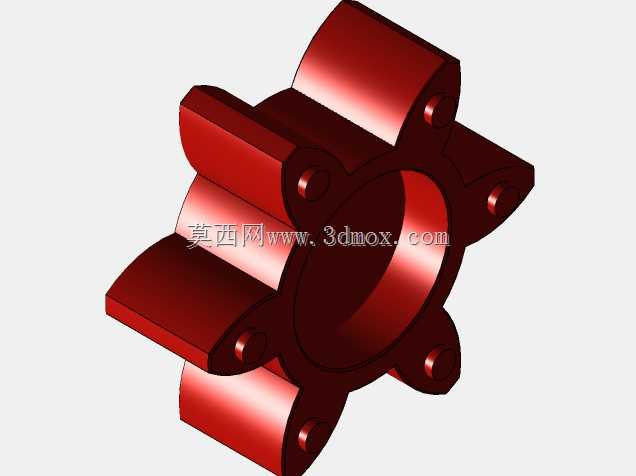

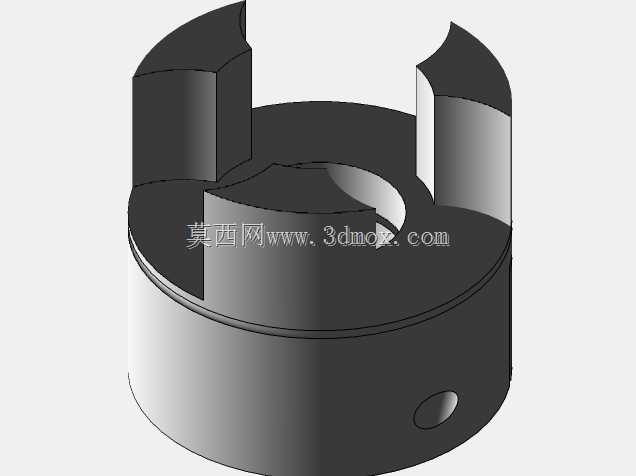

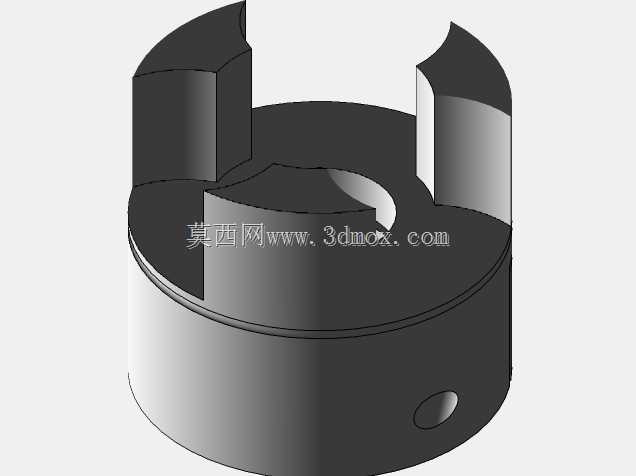

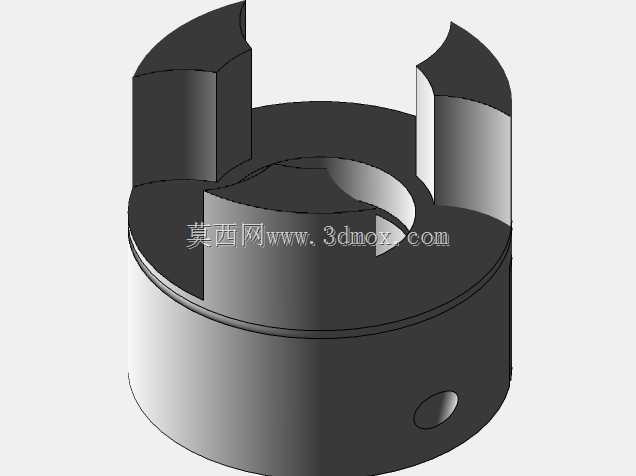

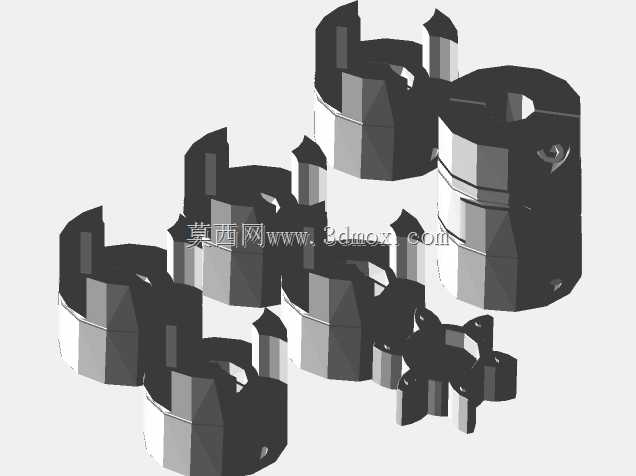

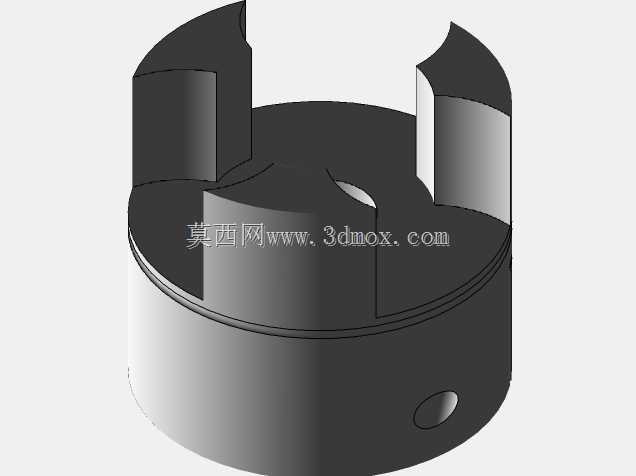

这款星形弹性联轴器是面向工业传动场景开发的挠性传动连接件，主要用于伺服传动系统、步进传动机构、数控加工设备进给轴、自动化生产线输送单元等需要精准传递扭矩同时补偿安装偏差的工况中，能够在两轴存在径向、角向、轴向安装误差时，依然保持稳定的扭矩传输，避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡顿等问题，有效延长整套传动机构的使用寿命。在实际生产应用中，这类联轴器常被安装在驱动电机输出端与丝杠、带轮、辊筒等从动负载之间，既承担扭矩传递的核心功能，也通过中间的PU星形弹性体吸收传动过程中的冲击振动，降低设备运行时的噪音，尤其适合频繁正反转、启动停止频次较高的传动场景，能够缓冲启停瞬间的冲击载荷，保护电机与从动端的精密部件不受损伤。该款联轴器的设计围绕通用安装场景做了多规格适配，主体外径为40毫米，整体轴向长度为55毫米，配套的星形弹性件为PU材质，具备良好的耐磨性能与弹性恢复能力，夹紧式的轴孔连接结构可以在安装时通过侧面锁紧螺钉抱紧轴径，无需额外加工键槽，安装便捷且对轴的加工精度要求更低，适配的连接轴径覆盖12毫米、14毫米、16毫米、18毫米、20毫米五种常用规格，能够匹配市面上绝大多数同功率段的伺服电机、步进电机输出轴尺寸，也可适配同尺寸范围的负载输入轴，无需额外定制轴套即可完成装配。设计过程中充分考虑了安装边界的适配性，联轴器外圆无突出结构，安装时不会与周边的设备护板、走线槽等部件产生干涉，两端的夹紧螺钉位置做了沉头处理，锁紧后螺钉头不会超出联轴器外轮廓，进一步压缩了安装所需的径向空间，适合安装空间紧凑的小型自动化设备使用。两半联轴器的金属本体采用高强度铝合金材质加工，在保证结构强度的同时降低了整体自重，减少了高速旋转时的转动惯量，更适配伺服系统高响应速度的传动需求，中间的星形弹性件采用瓣式结构，每个凸瓣分别嵌入两端半联轴器的凹槽内，传动时受力均匀，弹性体的磨损情况可以直接通过外观观察判断，后期维护更换弹性件无需完全拆卸两端的轴连接，大幅降低了设备维护的时间成本。
