轻型锥齿轮传动换向齿轮箱结构

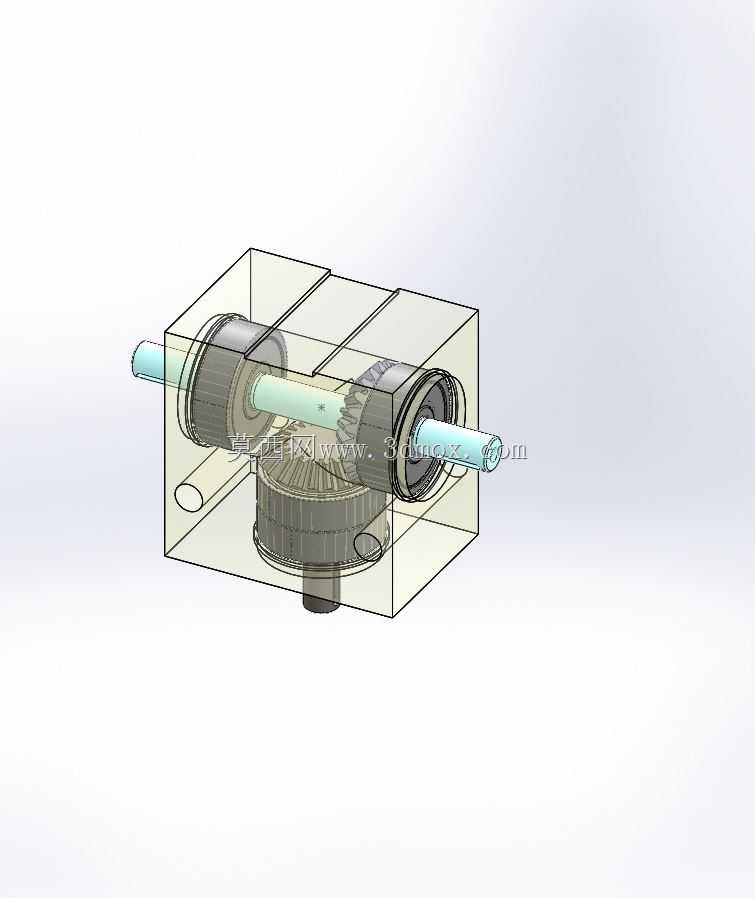

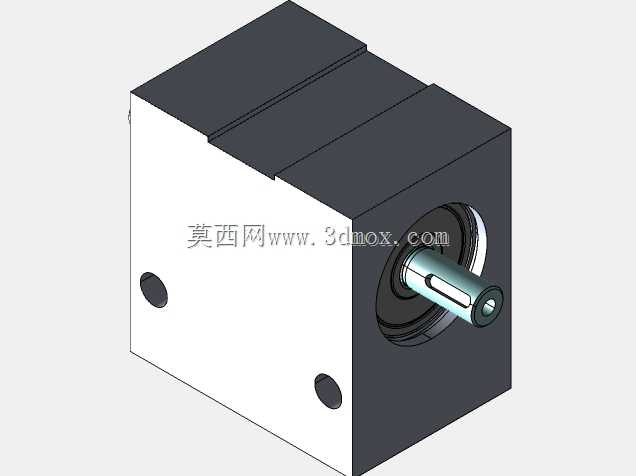

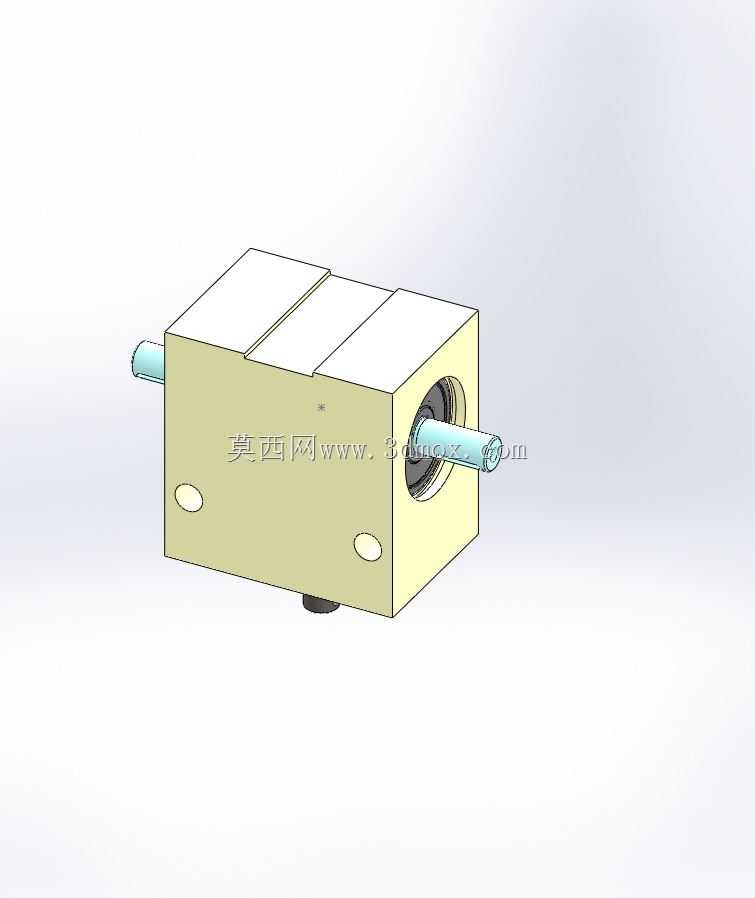

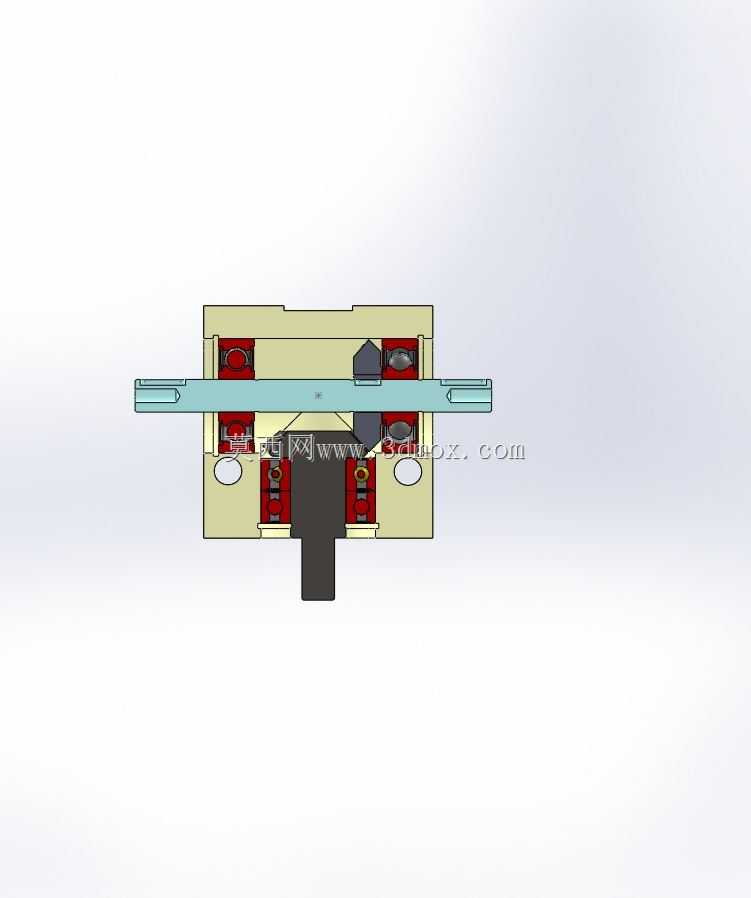

这款轻型结构锥齿轮箱，主要面向一般机械工程领域的各类轻载传动场景设计，可适配小型输送设备、轻工机械、辅助传动工位等需要完成动力换向、扭矩传递的安装位置，能够在紧凑的安装空间内实现相交轴之间的动力传输，满足小功率传动系统的转向与转速匹配需求。从实际使用场景来看，这类齿轮箱常被布置在设备的动力输入端与执行端之间，当动力输出轴与执行部件的输入轴呈垂直相交布局时，无需额外加装复杂的传动换向组件，仅通过该齿轮箱即可完成90度的动力转向，大幅简化设备的整体传动链路，减少多余传动部件带来的功率损耗与安装空间占用。在功能特性上，该齿轮箱采用伞齿轮啮合传动结构，箱体内置一组相互啮合的锥齿轮与对应的支撑轴系，输入轴与输出轴呈垂直布局，齿轮啮合间隙经过合理设计，既保证传动过程的平稳性，降低运转过程中的噪音与振动，也能适配轻载工况下的持续运转需求，箱体采用半透明示意结构可直观呈现内部传动逻辑，实际量产版本多采用密闭式铸铁或铝合金箱体，能够储存润滑油脂，为内部齿轮与轴承提供持续润滑，延长部件使用寿命。从设计思路层面，这款齿轮箱优先考虑紧凑性与通用性，整体采用方正的箱式外壳结构，外壳预留对应的安装定位孔位，可直接通过螺栓固定在设备的安装基面之上，输入与输出轴均伸出箱体外侧，轴端可适配联轴器、带轮等不同的传动连接件，能够匹配不同规格的动力源与执行部件连接需求。在外形尺寸与安装边界上，该齿轮箱整体轮廓规整，无外凸的不规则结构，安装时可根据轴的伸出方向确定安装朝向，箱体的长宽高尺寸适配小型设备的安装空间，轴伸长度与轴径均按照轻载传动的常规参数设计，安装基面的孔位间距符合通用安装标准，无需对设备安装位进行额外改造即可完成装配，能够帮助设计人员快速完成小型传动系统的布局搭建，缩短设备的设计与装配周期，在满足传动功能的前提下尽可能压缩自身占用空间，适配各类紧凑型轻载机械的传动布局需求。
