3D打印机挤出机用滚花驱动齿轮结构

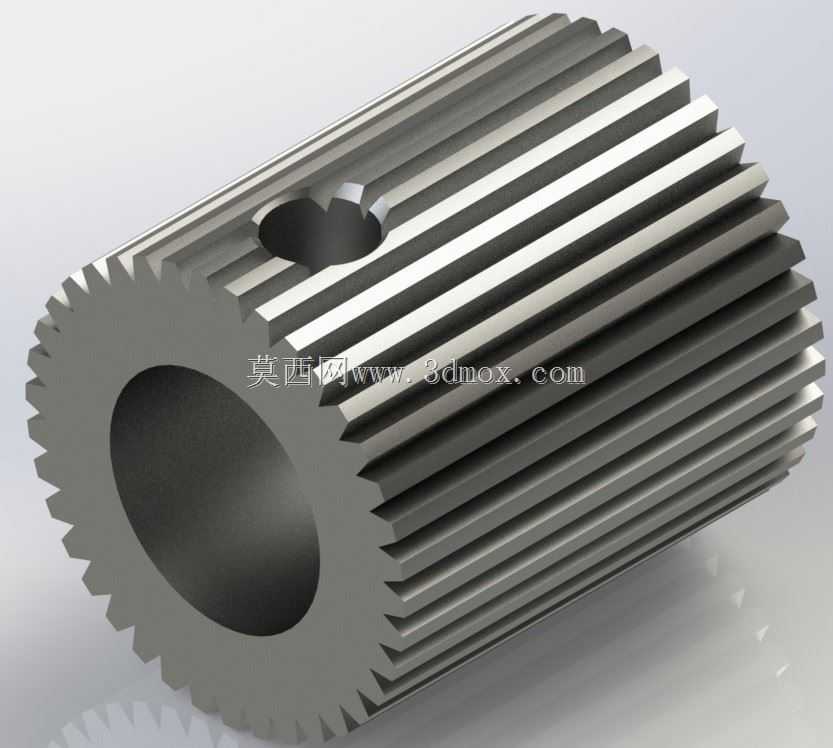

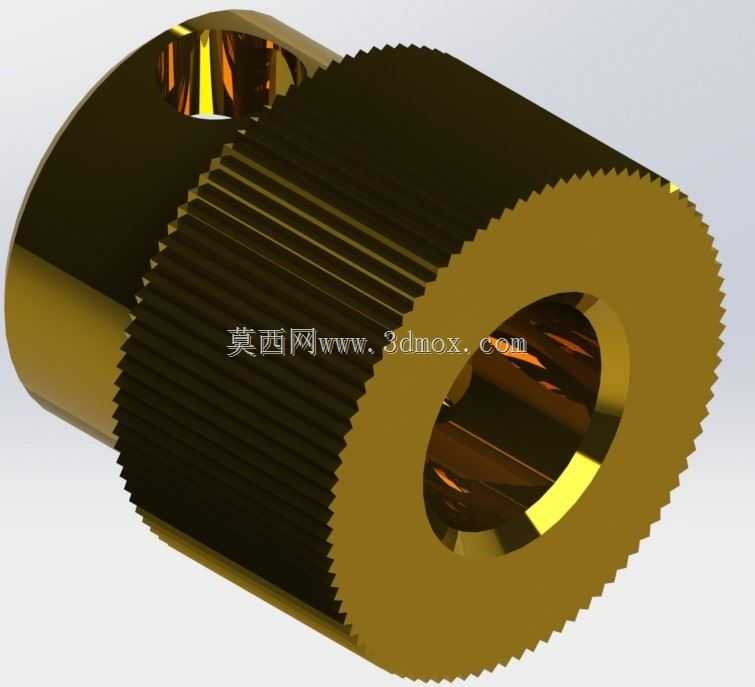

这款驱动齿轮是熔融沉积成型3D打印机挤出机构的核心传动零件，主要应用于桌面级FDM3D打印设备的送料单元，承担着将丝状打印耗材稳定、精准送入加热熔腔的关键作用，直接决定打印过程中耗材进给的均匀性与出丝精度，是保障打印成品层厚一致、表面质量稳定的重要基础部件。在实际打印作业场景中，挤出驱动齿轮需要持续与耗材表面接触，通过齿面的咬合摩擦力带动耗材完成进给动作，尤其在适配1.75毫米直径的常规打印耗材时，合理的齿形设计能够避免耗材打滑、进给失步等常见问题，相比常规光轴送料结构，滚花齿面可以提供更稳定的咬合摩擦力，即使在高速打印、大流量挤出的工况下，也能保证耗材进给量与控制指令匹配，减少断料、出丝不均引发的打印缺陷。该齿轮采用中空套筒式结构设计，中心通孔用于与挤出机的驱动电机输出轴配合安装，侧面设置的锁紧孔可通过顶丝完成齿轮与转轴的周向固定，避免传动过程中出现齿轮空转的问题。齿轮外圆的滚花齿经过参数优化，齿部的凸起高度经过反复调校，既能够有效咬合耗材表面提供足够的传动摩擦力，又不会因为齿尖过深切入耗材导致耗材碎屑脱落、堵塞挤出机流道。从安装边界来看，齿轮的总宽度、滚花段宽度与外径尺寸都严格匹配主流桌面级挤出机的安装空间，不需要对原有挤出机支架、电机位置做额外修改即可直接替换安装，适配性较强。齿轮选用钢材作为加工基材，能够满足长期高频往复传动的耐磨需求，即使长时间连续打印作业，齿面也不会出现过度磨损导致的摩擦力下降问题，有效延长挤出机送料单元的维护周期。设计过程中充分考虑了FDM打印的实际工况，针对常见的送料打滑、耗材磨削过度等问题做了结构优化，滚花段的位置与挤出机耗材导入通道的位置精准对齐，确保耗材进入挤出机时刚好与齿面有效接触，减少耗材进给过程中的偏载阻力，让送料动作更加顺畅平稳。
